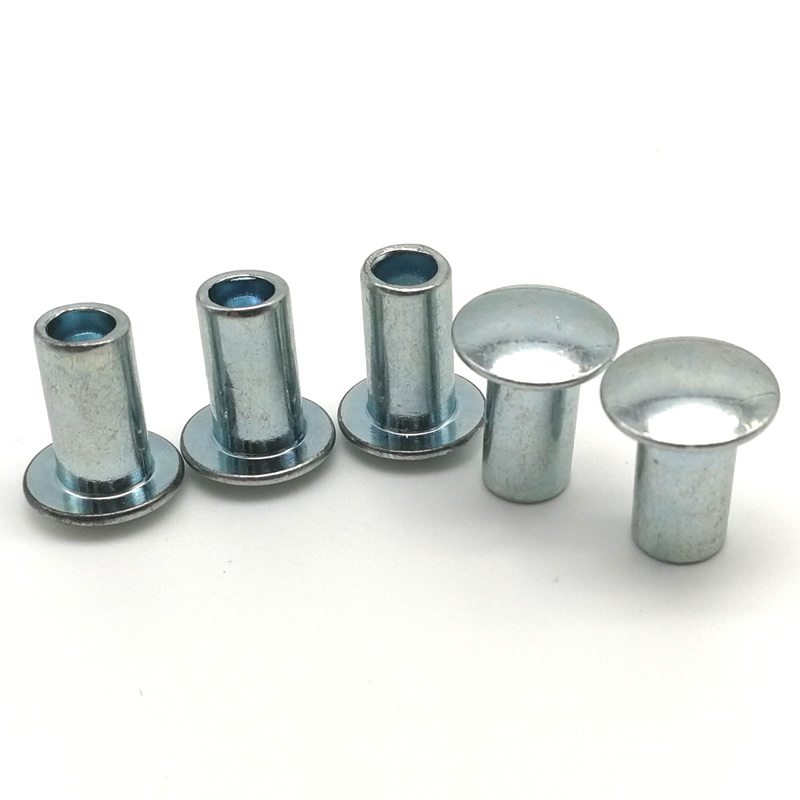

Nity półrurowe z łbem kratownicowym

Aby uzyskać szerokie, niskoprofilowe rozwiązanie mocujące, firma Nuote Metals z Chin oferuje niestandardowe nity półrurowe z łbem kratownicowym. Szeroka główka równomiernie rozkłada nacisk, zapobiegając przeciąganiu na miękkich materiałach, takich jak plastik, skóra lub cienka blacha. Idealny do wnętrz samochodów, bagażu i obudów elektrycznych. Konstrukcja półrurowa umożliwia szybkie wiązanie przy użyciu minimalnej siły, co pozwala zaoszczędzić czas montażu. Dostępne w wielu materiałach. Rozwiąż uszkodzenia powierzchni i słabe chwyty. Zaufaj naszej fabryce, jeśli chodzi o precyzyjne nity, które zapewniają niezawodne i trwałe rezultaty.

Wyślij zapytanie

Opis produktu

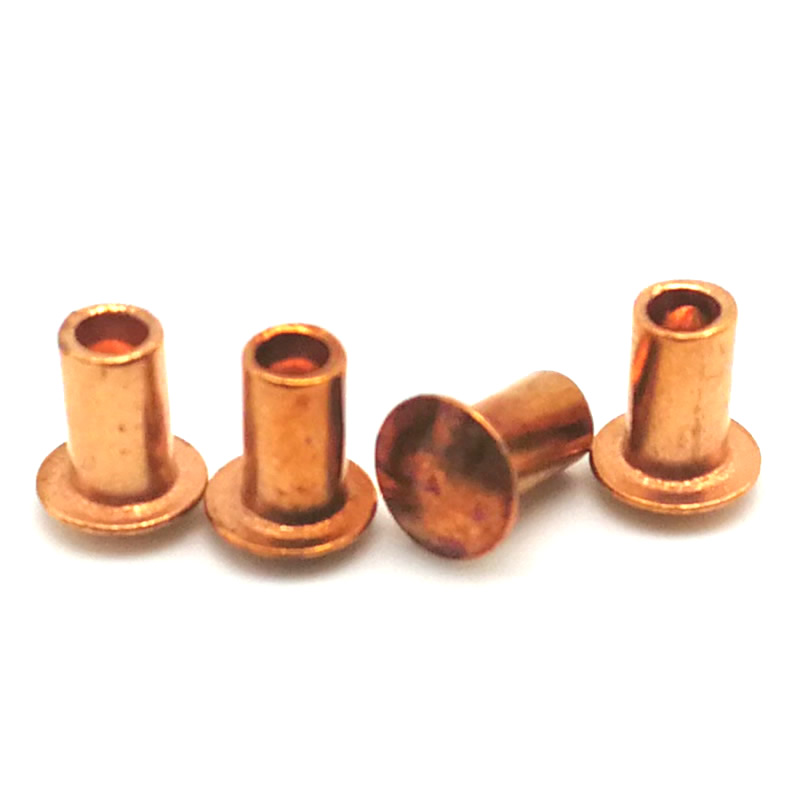

Gdy zastosowanie obejmuje otwory o dużych rozmiarach, miękkie materiały lub cienkie podłoża, standardowy łeb nitu może nie zapewniać wystarczającej powierzchni, aby zapobiec przebiciu. TheNit półrurowy z łbem kratownicowymposiada bardzo szeroką, niskoprofilową kopułkę – zwykle o średnicy 2,2 do 2,8 razy większą niż średnica trzpienia – która rozkłada siłę zaciskania na większym obszarze. W połączeniu z półpustym wgłębieniem, które zmniejsza siłę osadzania nawet o 70%, nit ten jest preferowanym wyborem do tworzyw sztucznych, kompozytów i metali o cienkiej grubości.

Metale Nuoteprodukuje nity półrurowe z łbem kratownicowym ze stali niskowęglowej, stali nierdzewnej (304/316), aluminium i mosiądzu metodą kucia na zimno z dużą prędkością. W tym przewodniku przedstawiono dwa rzeczywiste studia przypadków, pełne specyfikacje techniczne i nasze przejrzyste zasady jakości.

Rzeczywiste zastosowania naszych nitów

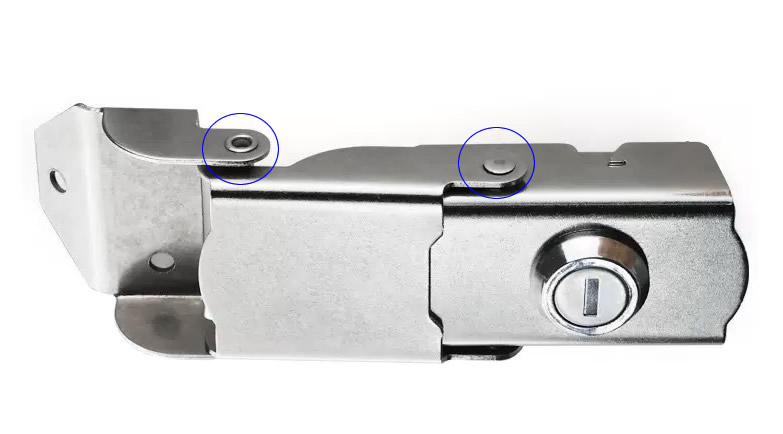

Przypadek 1 – Zespół mechanizmu blokującego ze stali nierdzewnej

Producent kłódek przemysłowych potrzebował nitu, który zabezpieczy wewnętrzną płytkę blokującą bez pękania korpusu z odlewu cynkowego. Dostarczyliśmy nity półrurowe ze stali nierdzewnej 304 z łbem kratownicowym (średnica 4 mm, długość lufy 6 mm). Wyjątkowo szeroki łeb o średnicy 9 mm zakrywał duży otwór przelotowy i zapobiegał przeciąganiu nitu pod powtarzalną siłą zatrzasku wynoszącą 300 N. Po 50 000 cyklach testów żaden się nie poluzował. Klient uznał, że konstrukcja głowicy kratownicy wyeliminowała podkładkę dodatkową.

Przypadek 2 – Połączenie aluminiowego panelu ogrodzeniowego

Firma zajmująca się ogrodzeniami budynków mieszkalnych potrzebowała lekkiego, odpornego na korozję łącznika do połączenia aluminiowych palików z szynami poziomymi. Zalecamy aluminiowe nity półrurowe z łbem kratownicowym (średnica 5 mm, długość lufy 10 mm) z przezroczystym anodowanym wykończeniem. Szeroka główka o średnicy 11 mm przylegała równo do cienkiej aluminiowej rurki, zapobiegając wgłębieniom. Półpusta wnęka umożliwiała ręczne osadzanie za pomocą ręcznego wyciskacza. Po dwóch latach ekspozycji na zewnątrz żaden nity nie wykazały korozji galwanicznej ani poluzowania.

Różne typy łbów nitów firmy Metale Nuote

Metale Nuote produkuje nity z różnymi typami łbów, takie jak nity z łbem płaskim, nity z łbem okrągłym, nity z łbem stożkowym, nity z łbem kratownicowym, nity z łbem grzybkowym itp.

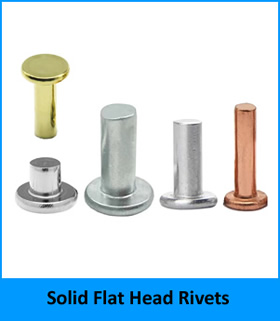

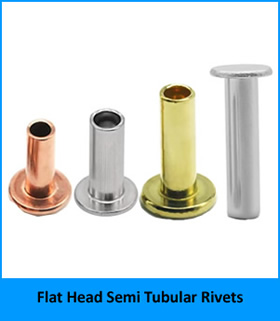

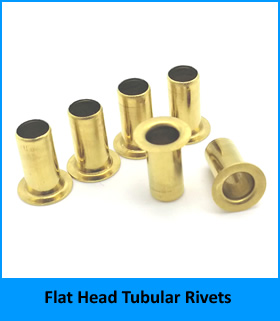

1. Nity z łbem płaskim, w tym nity pełne z łbem płaskim, nity półrurowe z łbem płaskim, nity rurowe z łbem płaskim.

Chcesz dowiedzieć się więcej o naszych nitach z łbem płaskim? po prostu kliknij

2. Nity z łbem okrągłym, w tym nity pełne z łbem okrągłym i nity półrurowe z łbem okrągłym.

Trzask aby dowiedzieć się więcej o naszych nitach z łbem okrągłym.

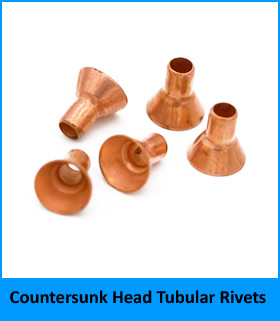

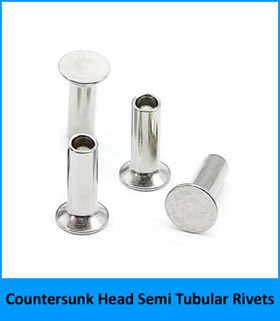

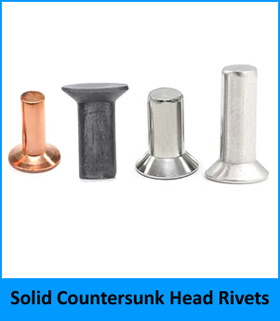

3. Nity z łbem stożkowym, w tym nity z łbem stożkowym pełnym, nity półrurowe z łbem wpuszczanym, nity rurowe z łbem stożkowym.

Jeśli chcesz uzyskać więcej informacji na temat nitów z łbem stożkowym, kliknij

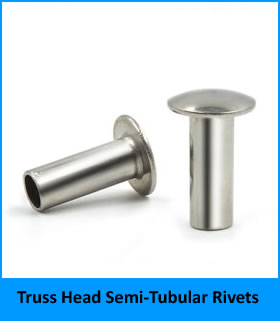

4. Nity z łbem kratownicowym, w tym nity pełne z łbem kratownicowym i nity półrurowe z łbem kratownicowym.

Potrzebujesz więcej informacji na temat nitów z łbem kratownicowym? Po prostu kliknij

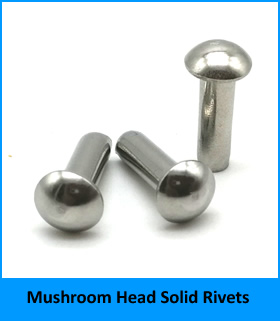

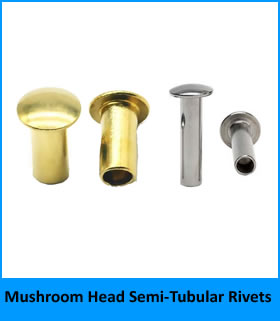

5. Nity grzybkowe, w tym nity pełne z łbem grzybkowym i nity półrurowe z łbem grzybkowym.

Trzask aby uzyskać więcej informacji na temat naszych nitów grzybkowych.

Chcesz wiedzieć jak powstaje nit? po prostu sprawdź ten film.

Parametry techniczne

Nity te produkujemy z wielu materiałów. Wszystkie wymiary są weryfikowane poprzez sortowanie optyczne.

Opcje i właściwości materiałów

Tworzywo	Oceny	Średnica łba/stosunek trzpienia	Odporność na korozję	Typowe wykończenie
Stal niskowęglowa	1008, Q195	2,2 – 2,8: 1	Umiarkowany (48–120 godzin mgły solnej)	Ocynk (przezroczysty/niebieski/żółty), oksydowany na czarno
Stal nierdzewna	304, 316	2,2 – 2,8: 1	Dobry do doskonałego (200–1000+ godzin)	Pasywowane, piaskowane
Aluminium	5056, 6061	2,2 – 2,8: 1	Dobry (ponad 100 godzin anodowania)	Przezroczyste lub anodowane kolorowo
Mosiądz	C26000	2,2 – 2,8: 1	Dobry (wewnątrz/morski)	Lakierowane, antyczne, niklowane

Standardowy zakres wymiarowy (stal, stal nierdzewna, aluminium, mosiądz)

Średnica trzpienia (mm)	Średnica łba (mm)	Wysokość główki (mm)	Długość lufy (mm)	Głębokość jamy	Zakres chwytu (mm)
3.0	7,0 – 8,0	1,2 – 1,5	4 – 12	45–55% długości	1,5 – 4,0
4.0	9,0 – 10,0	1,5 – 1,8	5 – 16	45–55% długości	2,0 – 5,5
5.0	11,0 – 12,5	1,8 – 2,2	6 – 20	45–55% długości	2,5 – 7,0
6.0	13,0 – 15,0	2.2 – 2.6	8 – 25	45–55% długości	3,0 – 9,0
8.0	17,0 – 20,0	2,8 – 3,4	10 – 32	45–55% długości	4,0 – 12,0

Tolerancje: średnica trzpienia ±0,05 mm, średnica łba ±0,20 mm, wysokość łba ±0,10 mm, długość ±0,15 mm.

Właściwości mechaniczne (stal 5 mm, osadzona w blasze aluminiowej o grubości 2 mm)

Nieruchomość	Wartość
Pojedyncza wytrzymałość na ścinanie	11 000 – 13 000 N
Wyciąganie na rozciąganie	5500 – 6800 N
Zalecany rozmiar otworu	Średnica trzpienia + 0,15 – 0,25 mm
Zalecana siła osadzania	1,5 – 2,5 tony

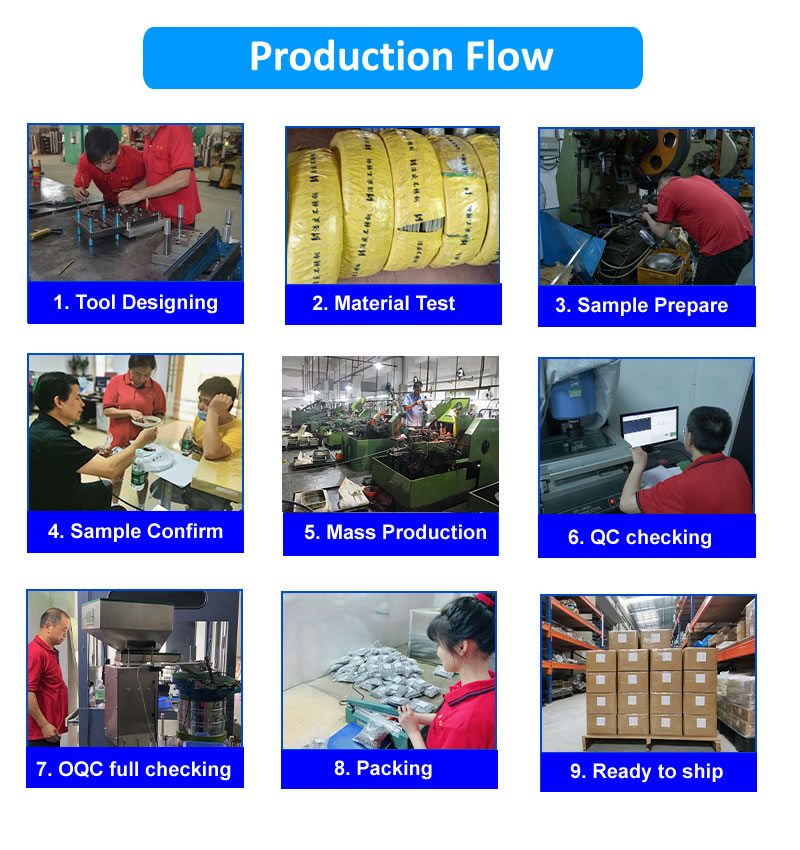

Nasz siedmioetapowy proces produkcyjny

Przestrzegamy zdyscyplinowanego przepływu pracy dla każdej partiiNity półrurowe z łbem kratownicowym.

1. Pozyskiwanie materiałów –Skupujemy certyfikowany drut lub pręt z zatwierdzonych hut. Każda cewka ma numer cieplny zapewniający pełną identyfikowalność.

2. Kontrola materiału –Przychodzący materiał jest badany za pomocą spektrometru i testera rozciągania. Sprawdzamy średnicę i stan powierzchni.

3. Dostosowywanie lub konfiguracja oprzyrządowania –Dla nowych wymiarów projektujemy matryce węglikowe do spęczania na zimno (termin realizacji 15-25 dni). W przypadku standardowych rozmiarów nasi technicy instalują i wyrównują istniejące oprzyrządowanie.

4. Kontrola pierwszego artykułu –Zimna głowica obsługuje 50 przykładowych nitów. Mierzymy średnicę łba, wysokość łba, średnicę trzpienia, długość całkowitą i głębokość wnęki. Pełny raport FAI zostanie przesłany do Ciebie do zatwierdzenia.

5. Produkcja masowa –Po zatwierdzeniu pracujemy z prędkością 200–400 sztuk na minutę. Kontrole w trakcie procesu odbywają się co 2000 sztuk w przypadku wymiarów krytycznych.

6. Powłoka lub anodowanie zlecone podwykonawcom (jeśli wymagane) –W przypadku części ze stali, stali nierdzewnej lub aluminium wysyłamy partie do naszych certyfikowanych partnerów. Grubość powłoki sprawdzana jest za pomocą XRF lub prądu wirowego.

7. Końcowa kontrola wychodząca –Używamy maszyn do sortowania optycznego do kontroli 100% części pod kątem geometrii głowicy, długości i głębokości wnęki. Próbkę AQL (poziom II, 1,0) pobiera się do badania ścinania. Do każdej przesyłki dołączony jest Certyfikat Zgodności.

Zapewnienie jakości i certyfikaty

Naszą produkcję nitów półrurowych z łbem kratownicowym wspierają:

Zakres certyfikacji

ISO 9001:2015 System zarządzania jakością

Zgodność z RoHS (2011/65/UE) dla wszystkich materiałów

Deklaracja REACH SVHC

IATF 16949 Dostępny dla projektów motoryzacyjnych

Każda przesyłka zawiera:

Świadectwo badania młyna (chemia i twardość materiału)

Protokół kontroli wymiarowej (10 szt. w partii)

Certyfikat powlekania lub anodowania (jeśli dotyczy)

Podpisany certyfikat zgodności

Przejrzyste zasady

Przykładowa polityka – 20 darmowych sztuk w dowolnym standardowym rozmiarze (klient płaci za wysyłkę)
Minimalna ilość zamówienia – 2000 sztuk w wersji stal/mosiądz; 3000 za stal nierdzewną; 5000 za aluminium
Czas realizacji – 7–10 dni roboczych dla rozmiarów magazynowych; 15–20 dni w przypadku wymiarów niestandardowych
Opłaty za narzędzia – brak w przypadku standardowych średnic i typów łbów
Polityka zwrotów – Wadliwe części wymieniane są bezpłatnie

Metale Nuote nie pobiera opłat za ponowne pobranie próbek, jeśli pierwsze artykuły nie spełniają tolerancji rysunku.

Często zadawane pytania

P1: Kiedy powinienem wybrać nit półrurowy z łbem kratownicowym zamiast nitu z łbem uniwersalnym lub z łbem okrągłym?

Odp.: Wybierz głowicę kratownicy, gdy potrzebujesz możliwie najszerszej powierzchni nośnej przy najniższym profilu. Średnica łba kratownicy jest 2,2–2,8 razy większa od średnicy trzpienia, w porównaniu do 1,6–1,8 w przypadku łba okrągłego i 2,0–2,2 w przypadku łba uniwersalnego. Jego wysokość głowy jest również najniższa (około 25–30% średnicy głowy). Dzięki temu nity półrurowe z łbem kratownicowym są idealne do materiałów kruchych (tworzywa sztuczne, włókno szklane, kompozyty), dużych otworów lub zastosowań, w których nit będzie pokryty inną warstwą. Na przykład w naszym studium przypadku dotyczącym aluminiowych paneli ogrodzeniowych wykorzystano głowicę kratownicy, aby uniknąć wgłębień w cienkiej rurze.

P2: Czy nity półrurowe z łbem kratownicowym można stosować w środowiskach zewnętrznych w połączeniu z aluminium i stalą?

Odp.: Tak, ale należy opanować korozję galwaniczną. Kiedy nit aluminiowy jest używany z konstrukcją stalową (lub odwrotnie), wilgoć tworzy ogniwo galwaniczne. Polecamy trzy rozwiązania: (1) zastosować nylonową lub gumową podkładkę izolującą pod łbem i ogonem, (2) nałożyć grubą powłokę proszkową lub anodowaną na aluminiowy nit, lub (3) zastosować nity ze stali nierdzewnej 316 z aluminium i przyjąć niewielki potencjał galwaniczny (dopuszczalny w suchym klimacie). W przypadku naszej obudowy ogrodzeniowej zastosowaliśmy aluminiowe nity z aluminiowymi szynami – nie ma problemu galwanicznego. Jeśli musisz połączyć aluminium ze stalą, skontaktuj się z naszym zespołem inżynierów, aby uzyskać szczegółowe zalecenia.

P3: Jaki jest maksymalny zakres przyczepności nitów półrurowych z łbem kratownicowym z aluminium? Czy można zrobić dłuższe beczki?

Odp.: Nasze standardowe aluminiowe nity półrurowe z łbem kratownicowym mają długość lufy do 20 mm dla średnicy 5 mm, zapewniając przyczepność do 7 mm. W przypadku grubszych stosów oferujemy niestandardowe długości luf do 30 mm (dla średnic 6 mm i 8 mm). Jednak aluminium jest bardziej miękkie niż stal, więc bardzo długie lufy mogą odkształcać się podczas wiązania. W przypadku aluminium zalecamy ograniczenie chwytu do 2,5× średnicy trzpienia. W przypadku grubszych zespołów aluminiowych należy rozważyć zastosowanie nitów pełnych lub nitów stalowych z podkładkami izolującymi. Podaj dokładną grubość stosu, a my obliczymy optymalną długość lufy.
