Nity z łbem kratownicowym

Nity z łbem kratownicowymsą tym, co określasz, gdy okrągła lub płaska główka nie jest wystarczająco szeroka. Głowica kratownicowa ma średnicę łba 2,2–2,8 razy większą od średnicy trzonu – znacznie szerszą niż łeb okrągły (1,6–1,8×) i łeb płaski (2,0–2,5×). Ta dodatkowa szerokość tworzy większą powierzchnię nośną, rozkładając siłę zacisku na większym obszarze. Rezultat: nit pozostaje na miejscu, nie przeciągając się przez miękkie lub kruche materiały.

Podczas łączenia tworzyw sztucznych, cienkich blach, miękkiego drewna lub materiałów kompozytowych szeroka główka kratownicy decyduje o tym, czy połączenie jest trwałe, czy nie.

Kratownica a okrągła – dlaczego szerokość ma znaczenie

Co tworzymy – dwa projekty, pięć materiałów

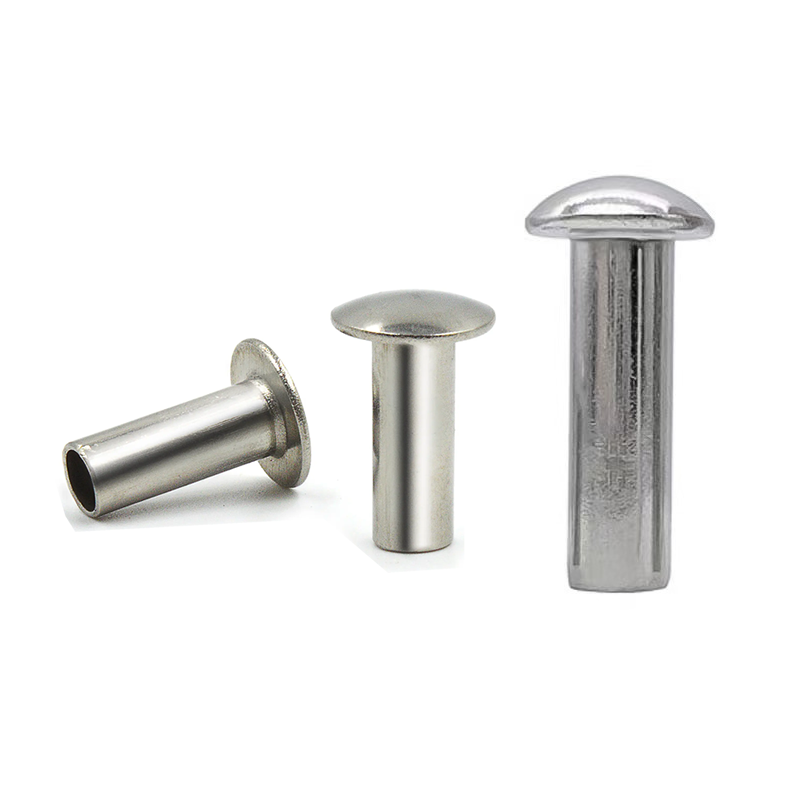

Nity z łbem kratownicowymsą dostępne w wersji pełnej i półrurowej. Pełna rurka nie jest dostępna dla tego typu główki ze względu na geometrię szerokiej, płytkiej kopułki.

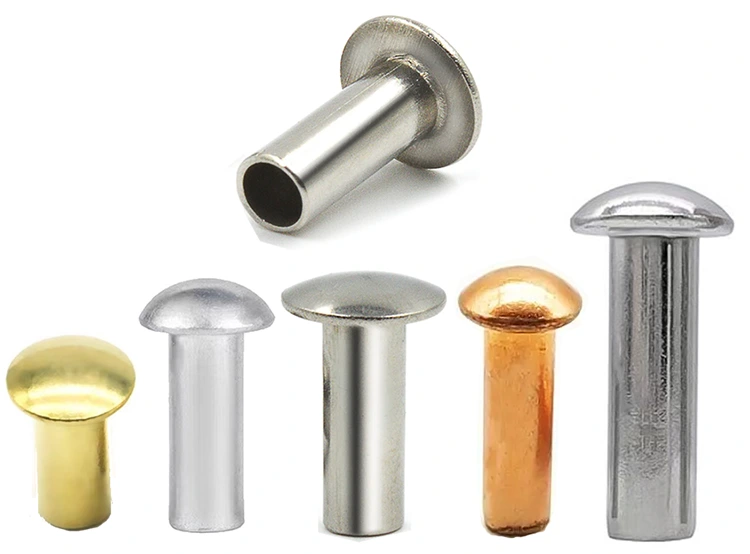

Dostępne materiały:Stal niskowęglowa, stal nierdzewna (304/316), mosiądz (C2680), miedź (C11000), aluminium (5052/5056)

Kończy: Ocynkowane, oksydowane na czarno, pasywowane, lakierowane, niklowane, postarzane, anodowane, gładkie – w zależności od materiału.

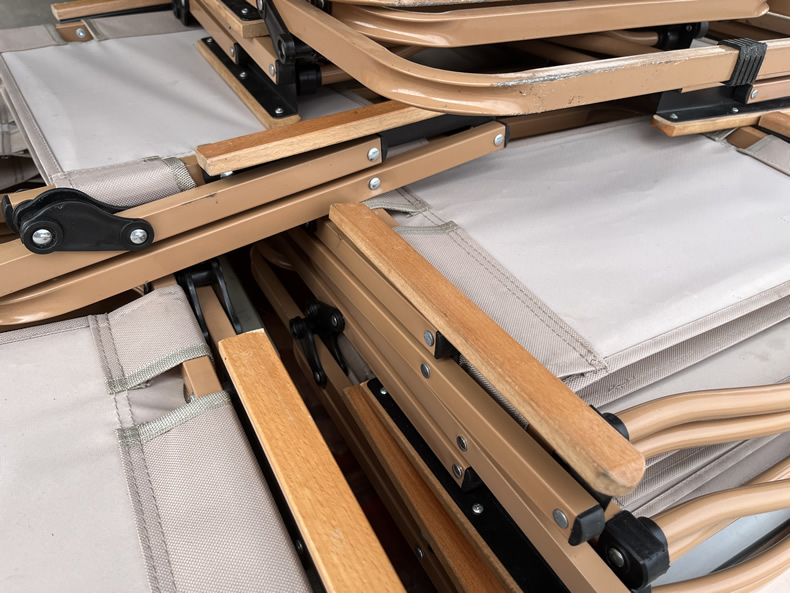

Prawdziwe zastosowanie – składany wspornik siedziska krzesła

Producent mebli produkował składane krzesła z polipropylenowym siedziskiem przymocowanym do stalowej ramy. W oryginalnym projekcie zastosowano nity z łbem okrągłym w czterech punktach mocowania. Po kilku miesiącach użytkowania główki nitów przebijały plastik – wąska powierzchnia nośna nie wytrzymywała obciążenia, gdy ludzie siadali.

Producent postarał się zastosować podkładki pod okrągłe główki. Zadziałało, ale wydłużyło czas montażu i koszty części. Potrzebowali łącznika, który spełniałby oba zadania – szerokie łożysko i szybkie osadzanie.

Firma Nuote Metals dostarczyła nity półrurowe z łbem kratownicowym ze stali ocynkowanej – trzpień 4,0 mm, łeb kratownicowy 10,5 mm, długość lufy 10,0 mm. Szeroka główka kratownicy zastąpiła okrągłą główkę i podkładkę w jednym elemencie. Półrurowa wnęka utrzymuje siłę osadzania na niskim poziomie, zapobiegając pęknięciom polipropylenu. Cynkowanie zapewniło ochronę przed rdzą połączenia ramy stalowej.

Klient przewiózł przez linię montażową 1000 krzeseł. Nity z łbem kratownicowym są dobrze osadzone, trzymają się mocno i eliminują potrzebę stosowania oddzielnych podkładek. Brak możliwości przeciągnięcia. Żadnych pęknięć. Żadnych dodatkowych etapów montażu.

Opcje standardowe – dostosowane do Twojej specyfikacji

Nity z łbem kratownicowymsą produkowane według Twoich dokładnych wymagań. Ponieważ średnica łba jest znacznie szersza niż w przypadku innych typów łbów, każde zamówienie realizujemy zgodnie z konkretną grubością materiału i rozmiarem otworu.

Czego od Ciebie potrzebujemy:

• Średnica trzpienia – 1,5mm do 8,0mm
• Średnica łba – dopasowana do wymagań dotyczących powierzchni nośnej
• Długość całkowita – lub całkowita grubość stosu materiałów
• Materiał – stal, stal nierdzewna, mosiądz, miedź lub aluminium
• Konstrukcja – pełna lub półrurowa
• Wykończenie – cynk, pasywacja, lakierowanie, nikiel, anodowanie itp.

Polecamy:Jeśli nie jesteś pewien średnicy łba, prześlij nam próbkę swojego materiału (najlepiej kawałek złomu). Przetestujemy optymalny rozmiar główki na rzeczywistym materiale i zalecimy odpowiednią specyfikację.

Brak opłat za oprzyrządowanie w przypadku standardowych wymiarów łba kratownicy. Próbki dostępne do testów.

Różnica w łbie kratownicy – ​​szerokie łożysko bez masy

Główka kratownicowa to najszerszy dostępny standardowy łeb, który pozostaje niski. Szeroka, płytka kopuła zapewnia maksymalną powierzchnię nośną przy stosunkowo niewielkiej wysokości główki (25–30% średnicy główki).

Co to oznacza dla Twojego zespołu:

• Mniejsze przeciąganie – szeroka głowica rozkłada obciążenie na większą powierzchnię, zmniejszając naprężenia miękkich materiałów. Ma to kluczowe znaczenie w przypadku tworzyw sztucznych, kompozytów i cienkich blach.
• Mniejsze uszkodzenia materiału – płytka kopuła i gładka krawędź zapobiegają przecięciu lub żłobieniu otaczającego materiału.
• Nie jest wymagana podkładka – głowica kratownicy działa jak wbudowana podkładka, eliminując potrzebę stosowania oddzielnego sprzętu.

Jak zapewniamy spójność:

• Kontrolowane formowanie – szeroka, płytka kopuła jest trudniejsza do uformowania niż okrągła główka. Nasz wieloetapowy proces kucia zapewnia równomierny przepływ metalu bez marszczenia.
• Precyzyjne matryce – profil kratownicy jest przycinany do określonego promienia korony i kąta krawędzi. Każdy nit ma ten sam profil.
• Kontrola koncentryczności – Łeb musi być wycentrowany na trzpieniu z dokładnością ±0,10 mm. Głowice niecentryczne zmniejszają skuteczność łożyska.

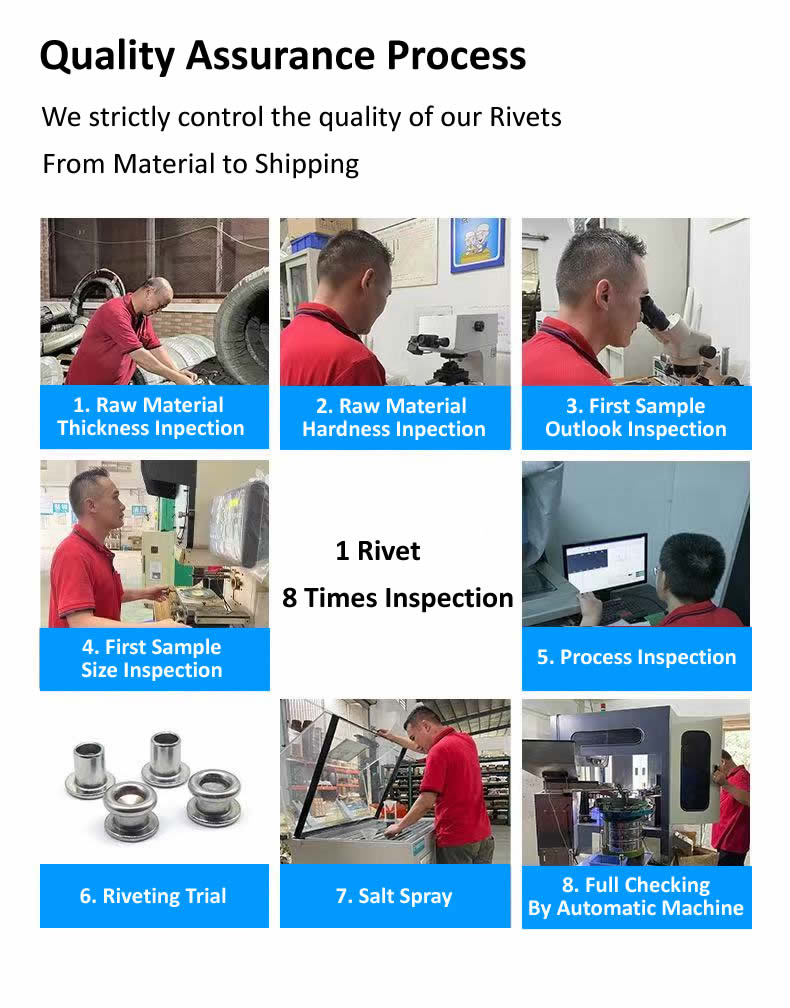

Kontrola jakości – jak utrzymujemy spójność szerokich głów

Głowice kratownicowe są trudniejsze do wykonania niż główki okrągłe. Szeroka, płytka kopuła stwarza więcej możliwości marszczenia, nierównej grubości i formowania niecentrycznego. Każdą partię głowicy kratownicy traktujemy ze szczególną uwagą.

Co sprawdzamy:

• Średnica trzpienia – ±0,05mm. Jeśli nie pasuje do Twojej dziury, nic innego się nie liczy.
• Średnica główki – ±0,20mm. Powierzchnia nośna jest głównym powodem, dla którego wybrałeś głowicę kratownicy. Mierzymy każdą partię.
• Wysokość główki – ±0,15mm. Zbyt wysoki i może nie prześwitywać sąsiadujących elementów. Za płasko i źle to wygląda.
• Płaskość główki – Spód główki musi przylegać do materiału. Żadnych luk.
• Głębokość wnęki – 45–55% długości lufy. Zbyt płytko, siła osadzania jest duża. Za głęboko, klincz jest słaby.
• Koncentryczność – Łeb musi być wyśrodkowany na trzonku z dokładnością ±0,10 mm. Głowice niecentryczne zmniejszają skuteczność łożyska.

Nasz proces kontroli:

• Drut przychodzący – średnica i twardość sprawdzana przed rozpoczęciem produkcji.
• Artykuł pierwszy – 10 nitów mierzonych na komparatorze optycznym. Każdy wymiar zweryfikowany.
• W trakcie – 5 nitów co 500 sztuk. Jakikolwiek dryf zatrzymuje prasę.
• Test wiązania – co 2000 sztuk, osadzany w próbce materiału. Zacisk sprawdzony pod kątem symetrii i szczelności.
• Sortowanie końcowe – 100% kontrola optyczna. Próbka AQL zweryfikowana ręcznie.

Co faktycznie otrzymujesz – kompletny zapis tego, co stworzyliśmy

Nie tylko wysyłamy nity. Wysyłamy dokumentację dotyczącą dokładnie tego, co zostało wyprodukowane i w jaki sposób zostało to zweryfikowane.

Pakiet zawiera:

• Certyfikat materiałowy – Skład chemiczny i wytrzymałość użytej cewki na rozciąganie
• Arkusz kontrolny – Rzeczywiste wymiary 10 nitów z partii (rzeczywiste liczby, a nie tylko „w granicach tolerancji”)
• Certyfikat wykończenia – Grubość poszycia zweryfikowana przez XRF (jeśli dotyczy)
• Dokument zgodności – podpisany przez naszego menedżera ds. kontroli jakości, identyfikowalny wsadowo

Dlaczego to ma znaczenie:Jeżeli kiedykolwiek wystąpi awaria w terenie, dysponujesz dokumentacją pozwalającą prześledzić ją aż do dokładnego zwoju materiału. Przechowujemy kopie przez pięć lat.

Certyfikowany dla:ISO 9001:2015, RoHS, REACH

Gdzie używane są nity z łbem kratownicowym

• Zespoły z tworzyw sztucznych – Meble, kontenery magazynowe, obudowy urządzeń
• Cienka blacha – kanały HVAC, obudowy elektryczne, panele samochodowe
• Kompozyty – panele z włókna szklanego, materiały laminowane, konstrukcje warstwowe
• Drewno iglaste – Meble, palety, skrzynie, konstrukcje zewnętrzne
• Otwory o dużych rozmiarach – gdy tolerancje otworów są luźne i do ich zakrycia potrzebna jest szersza główka
• Płótno i tkanina ciężka – Plandeki, markizy, namioty, banery
• Zespoły pojazdów kempingowych i przyczep – Panele, wykończenia wewnętrzne, elementy zewnętrzne

Trzy pytania, na które często odpowiadamy

P1: Kiedy powinienem wybrać nit z łbem kratownicowym zamiast z łbem okrągłym lub płaskim?

Odp.: Wybierz głowicę kratownicy, jeśli potrzebujesz możliwie najszerszej powierzchni nośnej, aby zapobiec przeciąganiu w miękkich lub kruchych materiałach. Średnica łba kratownicy jest 2,2–2,8 razy większa od średnicy trzonu – znacznie szersza niż łeb okrągły (1,6–1,8×) i łeb płaski (2,0–2,5×). Wybierz okrągłą główkę, jeśli potrzebujesz maksymalnej wytrzymałości główki i odporności na uderzenia. Jeśli potrzebujesz małego prześwitu, wybierz płaską główkę. W przypadku powyższego pokrowca na krzesło składane zagłówek kratownicowy był właściwym wyborem, ponieważ szeroka powierzchnia nośna eliminowała przeciąganie bez konieczności jakichkolwiek zmian konstrukcyjnych.

P2: Czy nity z łbem kratownicowym można stosować w tworzywach sztucznych bez pękania?

Odp.: Tak – i jest to jedno z ich głównych zastosowań. Szeroka powierzchnia nośna rozkłada siłę osadzania na większym obszarze, zmniejszając naprężenia kruchych materiałów. Aby uzyskać najlepsze rezultaty, zalecamy:

• Wybierz konstrukcję półrurową, aby zmniejszyć siłę osadzania o 70%
• Wybierz długość lufy o 1,5–2,0 mm dłuższą niż stos materiału
• Użyj prasy (nie młotka), aby uzyskać kontrolowaną, stałą siłę
• Przed przystąpieniem do pełnej produkcji przetestuj na próbce

W przypadku pokrowca na krzesło składane klient zastosował półrurowe nity z łbem kratownicowym z kontrolowanym ustawieniem docisku – bez pęknięć i przetarć.

P3: Jakie materiały są dostępne na nity z łbem kratownicowym?

Odp.: Produkujemy je w pięciu rodzinach materiałowych:

• Stal niskowęglowa – najmocniejsza, najbardziej ekonomiczna, ocynkowana lub niklowana
• Stal nierdzewna (304/316) – Trwała odporność na korozję, w standardzie pasywowana
• Mosiądz (C2680) – przewodzący, niemagnetyczny, dekoracyjny
• Miedź (C11000) – najwyższa przewodność elektryczna/cieplna
• Aluminium (5052/5056) – najlżejsze, niemagnetyczne

W magazynie posiadamy wszystkie pięć materiałów o typowych średnicach chwytów. Szeroka powierzchnia nośna łba kratownicy jest szczególnie skuteczna w przypadku nitów aluminiowych w lekkich zespołach.
