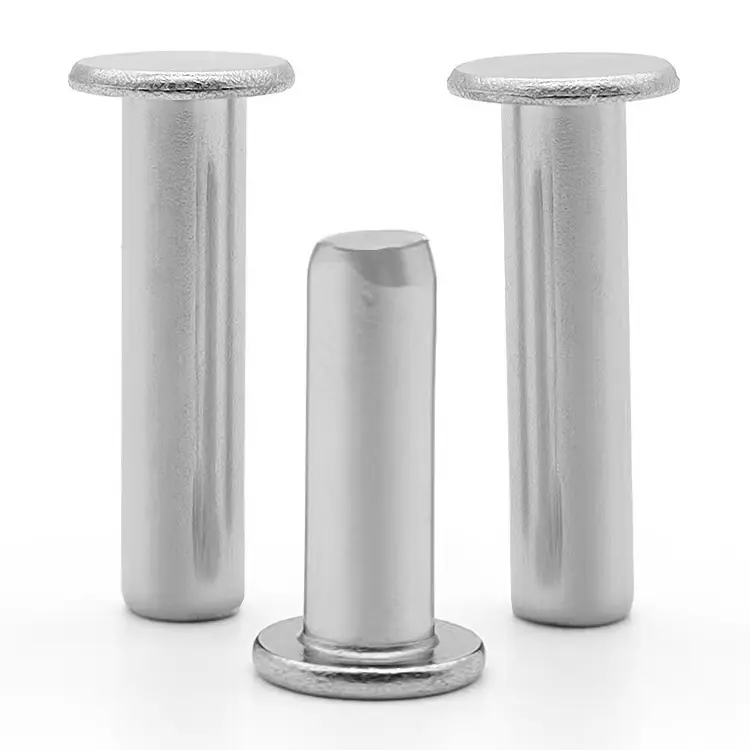

Solidne nity z łbem płaskim

Nity pełne z łbem płaskim rozwiązują problem, przed którym staje każdy projektant: jak uzyskać maksymalną siłę trzymania na ograniczonej przestrzeni. Płaski łeb jest osadzony niżej niż jakikolwiek inny nit pełny bez stożka stożkowego – zazwyczaj 15–25% średnicy trzpienia na wysokości łba. W przypadku nitu o średnicy 5 mm oznacza to zaledwie 0,8–1,2 mm występu nad powierzchnię.

Nie jest to nit półrurkowy o obniżonej wytrzymałości. Jest to solidny nit – o pełnej średnicy trzpienia, pełnej wytrzymałości na ścinanie i rozciąganie – z łbem, który znika w montażu. Jeśli potrzebujesz wytrzymałości i luzu w tym samym łączniku, to jest odpowiedź.

Różnica w płaskiej główce – siła, która pasuje

Płaska główka to nie tylko kształt. Jest to rozwiązanie konkretnego ograniczenia projektowego.

• Najniższy profil – 15–25% średnicy trzonu na wysokości głowy; niższe niż główki okrągłe, owalne lub kratownicowe
• Brak specjalnego przygotowania otworu – tylko prosty otwór; nie wymaga pogłębiania
• Pełna wytrzymałość – Solidna konstrukcja zapewnia 100% wytrzymałości na ścinanie i rozciąganie
• Prześwit przesuwny — wystarczająco niski, aby umożliwić prześwit mechanizmów przesuwnych, zespołów, które można układać w stosy i ciasnych obudów

Solid to najmocniejsza konstrukcja nitów. W przeciwieństwie do nitów półrurowych, których cienkie ścianki toczą się na zewnątrz, w przypadku nitów pełnych do utworzenia zawleczki wykorzystuje się pełną średnicę trzpienia.

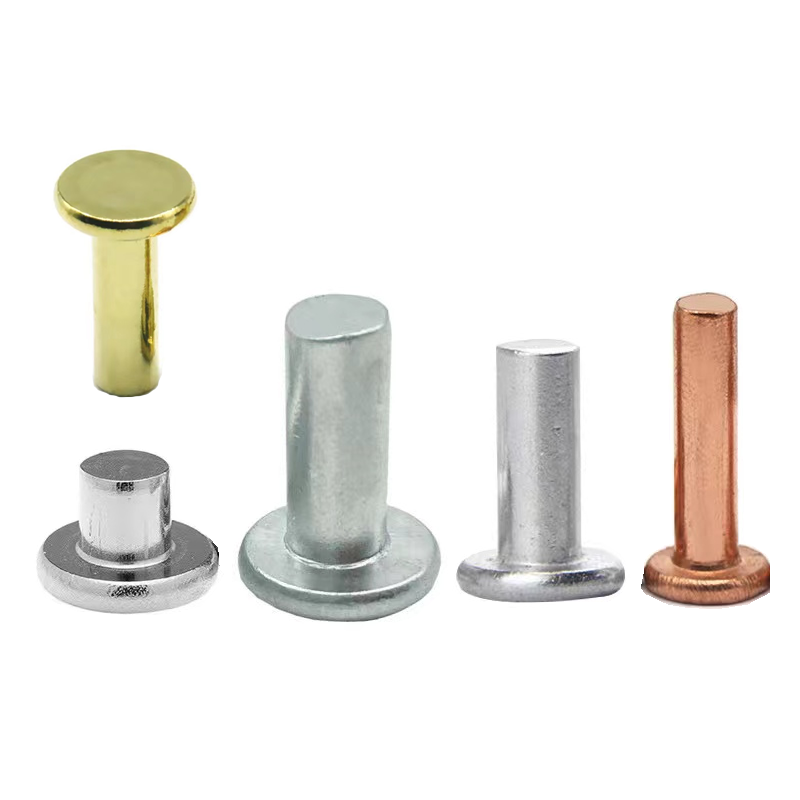

Pięć materiałów — wybierz ten, który pasuje do Twojego zestawu

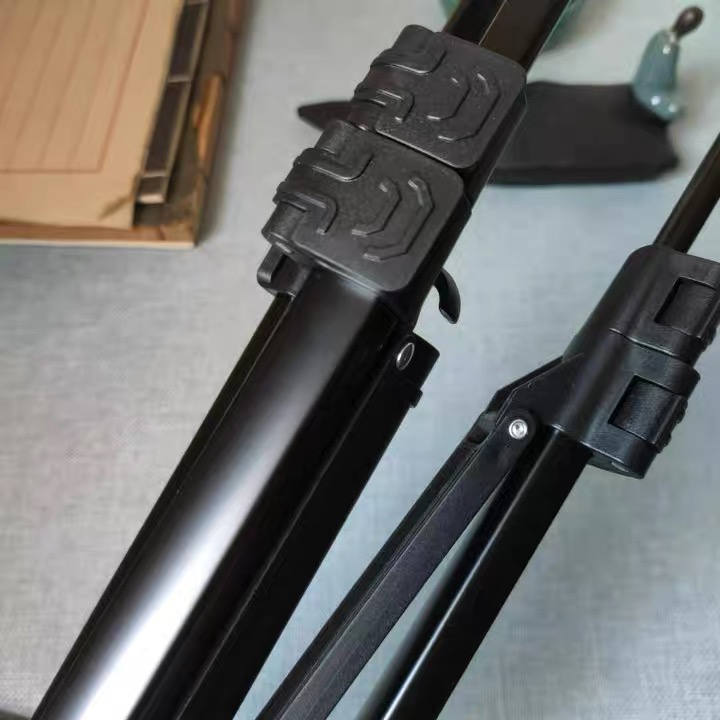

Jedno zastosowanie – zawias do nogi statywu aparatu

Producent profesjonalnych statywów do kamer potrzebował nitu do montażu zawiasu nogi. Sekcje nóg są teleskopowe i składane – wystający łeb nitu będzie ocierał się o wewnętrzną rurkę nogi podczas rozkładania i chowania. Oryginalne nity półrurowe zapewniały niewielki prześwit, ale brakowało im wytrzymałości, aby utrzymać siłę zacisku przy wielokrotnym użyciu. Klient potrzebował pełnej, solidnej wytrzymałości i niemal płaskiego profilu.

Firma Nuote Metals dostarczyła nity pełne ze stali nierdzewnej 304 z łbem płaskim – trzpień 4,0 mm, łeb płaski 8,0 mm, długość całkowita 12,0 mm, wykończenie pasywowane. Płaska główka znajdowała się zaledwie 0,8 mm nad powierzchnią – wystarczająco nisko, aby całkowicie przesunąć wewnętrzną rurkę nogi. Solidna konstrukcja zapewniała stałą siłę zaciskania, która nie uległa poluzowaniu po tysiącach cykli rozciągania. Stal nierdzewna 304 zapewniła odporność na korozję w przypadku potu i warunków zewnętrznych.

Klient przetestował nity na 500 statywach. Po 10 000 cykli wysuwania i cofania oraz po roku użytkowania w terenie, zero luzów, zero zadrapań, zero rdzy. Od tego czasu klient użył ponad 500 000 nitów litych z łbem płaskim w całej swojej ofercie statywów.

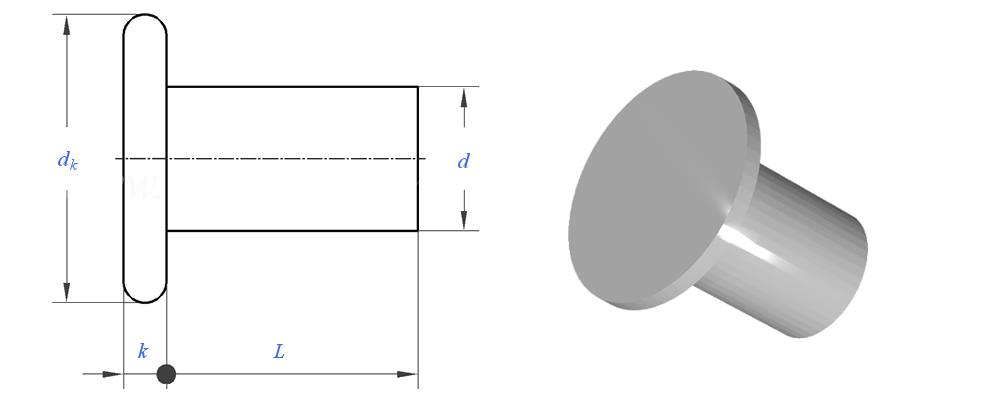

Wymiary niestandardowe — zbudowane według Twoich specyfikacji

Produkujemy nity pełne z łbem płaskim według dokładnych specyfikacji klienta. Dostępne są trzpienie o średnicach od 0,8 mm do 8,0 mm, a długości całkowite są dostosowane do grubości stosu materiałów.

Czego od Ciebie potrzebujemy:

• Średnica trzpienia – od 0,8mm do 8,0mm
• Średnica łba – płaska, dopasowana do wymagań projektowych
• Długość całkowita – lub całkowita grubość stosu materiałów
• Materiał – stal, stal nierdzewna, mosiądz, miedź lub aluminium
• Wykończenie – cynk, pasywacja, lakierowanie, anodowanie lub gładkie

Standardowe rozmiary dostępne w magazynie – brak opłat za narzędzia w przypadku istniejących specyfikacji. Niestandardowe średnice łbów i specjalne geometrie mogą wymagać narzędzi; doradzimy na etapie wyceny.

Jak wykonujemy nity pełne z łbem płaskim – precyzyjne cięcie na zimno

Płaskie główki są trudniejsze do uformowania niż okrągłe. Metal chce się marszczyć przy ostrym przejściu od trzonu do główki. Nasz proces spłaszczania na zimno zapobiega temu – zapewniając za każdym razem idealną płaskość.

Proces w kolejności:

• Ciągnienie drutu – Surowiec jest ciągniony na dokładną średnicę trzpienia z tolerancją ± 0,02 mm. Dzięki temu każdy nit będzie pasował do otworu.
• Kucie na zimno – wieloetapowy proces formowania tworzy płaski łeb. Kluczowa różnica w porównaniu z innymi rodzajami główek: etap wybijania zagęszcza główkę do ostatecznej grubości, eliminując zmarszczki i zapewniając płaskość w zakresie ± 0,05 mm. Ma to kluczowe znaczenie w przypadku zespołów o niskim prześwicie.
• Przycinanie – Usunięto błysk wokół krawędzi głowy. Rezultatem jest czysta, pozbawiona zadziorów część, która przylega równo do materiału.
• Obracanie – eliminowane są mikrozadziory, przygotowując powierzchnię do galwanizacji lub powlekania.
• Platerowanie lub powlekanie – stosowane zgodnie ze specyfikacją (cynk, pasywacja, lakier, anodowanie lub zwykły).

Dlaczego nasze płaskie główki pozostają płaskie:

• Etap wybijania nie jest opcjonalny – jest wbudowany w proces
• Matryce są polerowane, aby zapobiec przywieraniu i powstawaniu śladów na powierzchni
• Każda partia jest sprawdzana pod kątem płaskości główki – nie tylko średnicy

Kontrola jakości – co sprawdzamy i dlaczego:

Gdzie używane są nity pełne z łbem płaskim

Nity pełne z łbem płaskim są preferowanym wyborem w przypadku zespołów o niskim profilu i dużej wytrzymałości:

• Statywy do kamer – Zawiasy nóg, mechanizmy przedłużające, przeguby składane
• Meble ogrodowe – składane ramy, krzesła i stoły z możliwością sztaplowania
• Motoryzacja – wykończenia wnętrz, zespoły paneli z ograniczeniami prześwitu
• Sprzęt medyczny – Powierzchnie o krytycznym znaczeniu dla higieny, zapobieganie zaczepianiu się rękawic
• Urządzenia przemysłowe – Panele sterowania, osłony maszyn, elementy ślizgowe
• Obudowy elektroniki – zespoły podwozia o wąskim prześwicie
• Przemysł lotniczy – panele wewnętrzne, elementy siedzeń
• Bagaż – tory uchwytów, mechanizmy przesuwne

Globalni klienci, sprawdzona jakość

Współpracujemy z producentami w Ameryce Północnej, Europie i Azji – od marek sprzętu fotograficznego, przez dostawców motoryzacyjnych, po producentów urządzeń medycznych. Powyższe zdjęcia przedstawiają niektórych z naszych cenionych partnerów odwiedzających nasz zakład, współpracujących przy niestandardowych projektach i dzielących się swoimi doświadczeniami z nitami litymi z płaskim łbem.

Nie opieramy się na reklamacjach. Każda przesyłka zawiera kompletną, identyfikowalną dokumentację:

• Certyfikat próby młyna – Skład chemiczny i właściwości rozciągające
• Protokół kontroli wymiarowej – Rzeczywiste zmierzone wartości z partii
• Certyfikat poszycia – Weryfikacja grubości (jeśli dotyczy)
• Certyfikat zgodności – podpisany, identyfikowalny dla partii

Utrzymujemy również:

• ISO 9001:2015 – Certyfikowany system zarządzania jakością
• Zgodność z dyrektywą RoHS — potwierdzona testami SGS
• Zgodność z REACH – aktualna deklaracja SVHC

Trzy pytania, na które często odpowiadamy

P1: Jaka jest różnica pomiędzy nitem pełnym z łbem płaskim a nitem półrurowym z łbem płaskim?

Odp.: różnica polega na konstrukcji ogona. Solidny nit z płaską główką jest w pełni solidny – cały trzon odkształca się podczas montażu, zapewniając maksymalną wytrzymałość na ścinanie i rozciąganie. Nit półrurowy z łbem płaskim ma wydrążoną wnękę na końcu, co zmniejsza siłę osadzania o 70%, ale zapewnia 80–90% wytrzymałości stałej. Obydwa mają tę samą niskoprofilową główkę. Wybierz bryłę do zespołów konstrukcyjnych, nośnych i stałych, gdzie wymagana jest maksymalna wytrzymałość. Wybierz półrurę do produkcji na dużą skalę, gdzie szybkość montażu jest krytyczna, a obciążenia umiarkowane. W przypadku powyższego statywu solidny był właściwym wyborem, ponieważ klient potrzebował stałej siły mocowania w ruchomym zespole.

P2: Jakie materiały są dostępne na nity pełne z łbem płaskim?

Odp.: Produkujemy nity pełne z łbem płaskim w pięciu rodzinach materiałów:

• Stal niskowęglowa – najmocniejsza, najbardziej ekonomiczna, ocynkowana lub niklowana
• Stal nierdzewna (304/316) – Trwała odporność na korozję, w standardzie pasywowana
• Mosiądz (C2680) – przewodzący, niemagnetyczny, dekoracyjny
• Miedź – najwyższa przewodność elektryczna/cieplna
• Aluminium (5052/5056) – najlżejsze, niemagnetyczne

Jak mam wybraćCzy długość całkowita nitu z łbem płaskim jest prawidłowa?

Odp.: Wybierz taką długość, która po włożeniu będzie wystawać poza stos materiału o długości 1,2–1,5 średnicy trzpienia. Na przykład, jeśli łączysz dwa arkusze o grubości 2 mm (łącznie 4 mm) za pomocą trzpienia 5 mm, potrzebujesz 1,2 × 5 mm = 6 mm wystającego trzpienia. Długość całkowita = 4mm (stos) + 6mm (występ) = 10mm. Ten wystający materiał tworzy podczas wiązania drugą główkę. Prześlij nam grubość stosu materiałów, a my zalecimy dokładną długość.

Co gwarantujemy na każdy nit z łbem płaskim

Zajmujemy się nie tylko sprzedażą nitów. Gwarantujemy:

• Wytrzymałość– wytrzymałość na ścinanie spełnia lub przekracza specyfikację
• Pasować– średnica trzpienia w zakresie ±0,05 mm od specyfikacji
• Profil– wysokość główki w granicach ±0,05mm dla zespołów o małym prześwicie
• Tworzywo– skład weryfikowany spektrometrem na każdej cewce
• Nit– przetestowane na materiale przed wysyłką
• Dostawa– 5–7 dni dla rozmiarów standardowych, 10–12 dni dla rozmiarów niestandardowych

Jeśli którykolwiek nit w Twojej przesyłce nie spełnia tych norm, będziemy współpracować z Tobą, aby niezwłocznie rozwiązać problem – poprzez wymianę, przeróbkę lub dostosowanie procesu.
