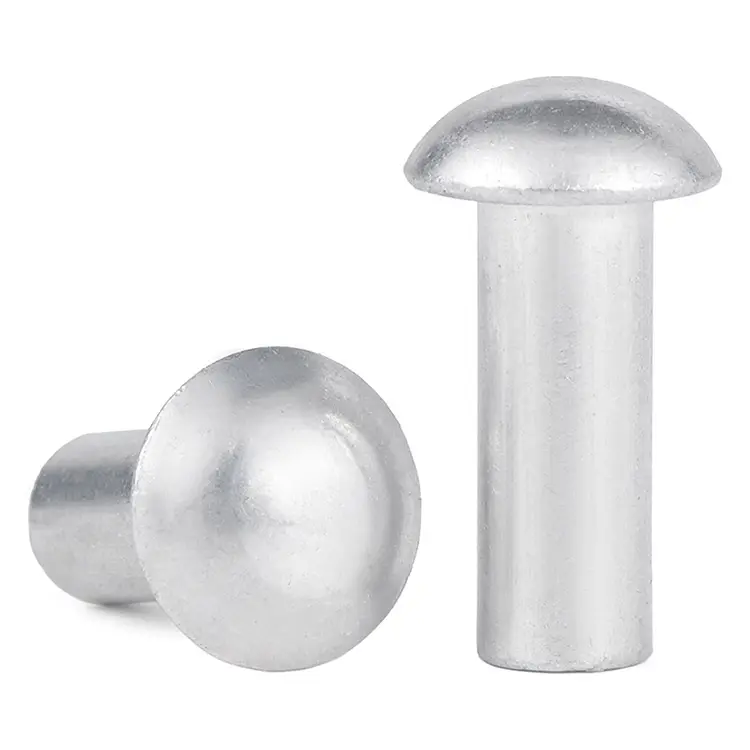

Solidne nity z łbem kratownicowym

Kiedy standardowe nity z łbem okrągłym przecinają tworzywa sztuczne, kompozyty, drewno lub cienką blachę, problemem jest powierzchnia nośna – po prostu nie ma wystarczającej powierzchni, aby rozłożyć obciążenie. Nity z łbem kratownicowym rozwiązują ten problem przy średnicy łba stanowiącej 2,2–2,8-krotność średnicy trzpienia. Rozkładają obciążenie, pozostają na miejscu i zapewniają maksymalną wytrzymałość.

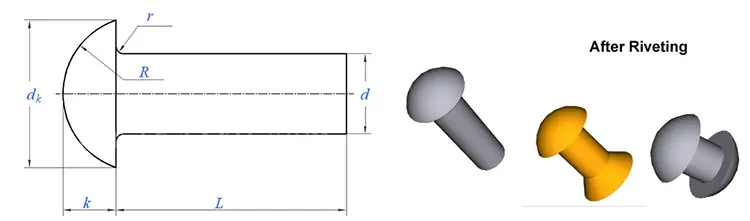

Kratownica a okrągła – różnica, która ma znaczenie

Jedno prawdziwe zastosowanie – plastikowe siedzisko do stołka ogrodowego

Producent plastikowych stołków ogrodowych używał nitów z łbem okrągłym do mocowania metalowych wsporników nóg do siedziska z polipropylenu. Wąska powierzchnia nośna przebija się przez plastik po wielokrotnym użyciu. Klient potrzebował szerszej główki i solidnej konstrukcji zapewniającej maksymalną wytrzymałość.

Dostarczyliśmy nity pełne z łbem kratownicowym ze stali ocynkowanej – trzpień 4,0 mm, łeb 11,0 mm, długość całkowita 12,0 mm. Szeroka głowica rozłożyła obciążenie na większą powierzchnię – koniec z przeciąganiem. Klient przetestował 500 stołków. Po 10 000 cykli ładowania zero awarii. Obecnie zamawiają 150 000 sztuk rocznie.

Jak określić – czego od Ciebie potrzebujemy

• Średnica trzpienia – 1,5mm do 8,0mm
• Długość całkowita – obliczamy na podstawie grubości stosu materiałów
• Materiał – stal węglowa, stal nierdzewna lub aluminium
• Wykończenie – cynkowane, pasywowane, oksydowane na czarno, gładkie

Przykładowy czas realizacji: standardowo 5–10 dni; oprzyrządowanie niestandardowe: 15–20 dni.

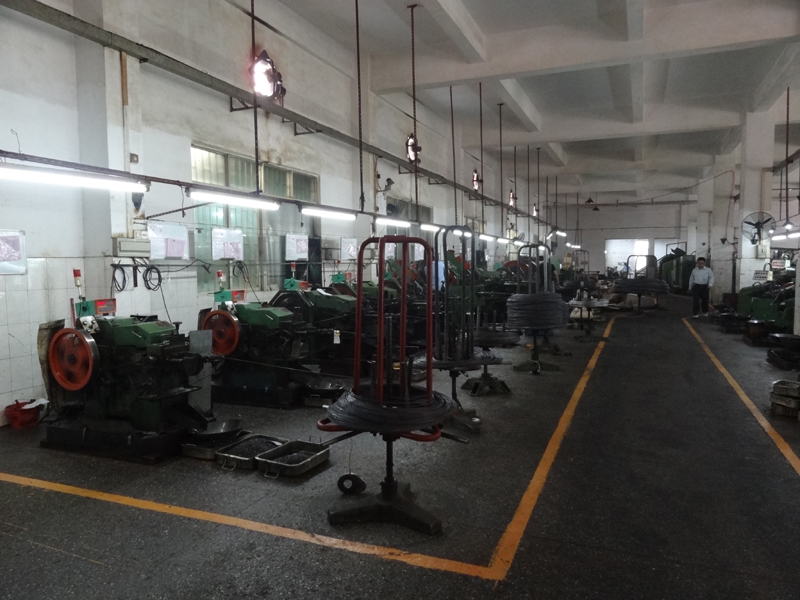

Jak produkujemy nity pełne z łbem kratownicowym

Szeroka, płytka kopuła główki kratownicy jest trudniejsza do uformowania niż główka okrągła. Nasz wieloetapowy proces kucia na zimno zapewnia równomierny przepływ metalu bez zmarszczek.

Zakup materiałów– Certyfikowany drut z zatwierdzonych hut.

Ciągnienie drutu– Dopasowany do dokładnej średnicy trzpienia.

Kierunek zimny– Wieloetapowe formowanie tworzy szeroki profil główki kratownicy.

Lamówka– Usunięto lampę błyskową, aby uzyskać czyste wykończenie.

Koziołkujący– Eliminacja mikrozadziorów.

Platerowanie lub pasywacja– Stosuje się zgodnie ze specyfikacją.

Czas realizacji:standardowo 5–10 dni; 15–20 dni na zamówienie.

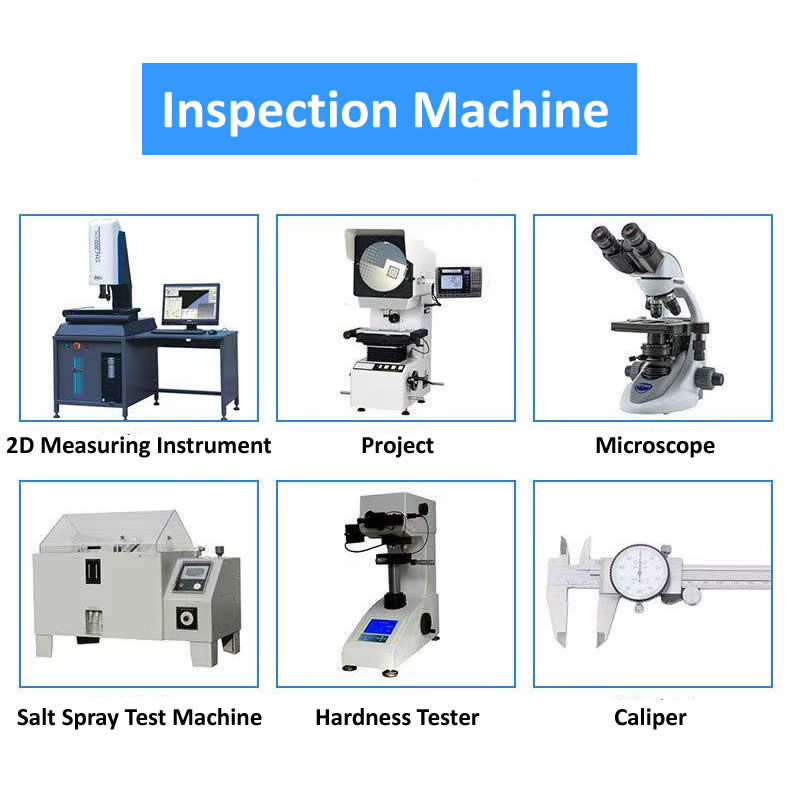

Jak sprawdzamy wymiary krytyczne – nasze wewnętrzne laboratorium

Każda partia jest weryfikowana przy użyciu skalibrowanych przyrządów:

Cały sprzęt jest kalibrowany raz w roku. Dokumentację z kontroli przechowuje się przez pięć lat.

Zaufali nam Klienci z różnych branż

Trzy pytania, na które często odpowiadamy

P: „Czy można stosować nity pełne z łbem kratownicowym w tworzywach sztucznych bez pękania?”

Odp.: Tak – szeroka głowica rozkłada siłę osadzania na większą powierzchnię, zmniejszając naprężenia kruchych materiałów. Aby uzyskać maksymalną ochronę przed pęknięciami naprężeniowymi, wybierz nieco dłuższą długość całkowitą (więcej materiału do uformowania klinczu) i użyj prasy zamiast młotka do kontrolowanego osadzania. Do plastikowej obudowy stołka dostarczyliśmy pełne nity o całkowitej długości 12,0 mm dla stosu materiałów o grubości 4 mm, co daje trzpień o długości 8 mm, aby utworzyć klincz bez zagłębiania się.

P: „Jaka jest różnica między główką kratownicy a główką grzybkową – obie wyglądają na szerokie?”

Odp.: Głowica kratownicy ma bardziej płaską górę i ostrzejszy profil krawędzi – została zaprojektowana z myślą o maksymalnej powierzchni nośnej na materiałach takich jak plastik, drewno i kompozyty. Łeb grzybkowy ma duży promień na krawędzi i bardziej zaokrągloną górę – jest przeznaczony do skóry i tkanin, w których nit styka się z miękkimi lub wrażliwymi na skórę powierzchniami. Wybierz kratownicę dla materiałów, które wymagają możliwie najszerszej powierzchni nośnej; wybieraj grzyby do towarów miękkich.

P: „Jakie materiały są dostępne na nity pełne z łbem kratownicowym?”

Odp.: Stal węglowa (cynkowana lub oksydowana na czarno), stal nierdzewna (SUS304, pasywowana) i aluminium (5052/5056). Wybierz stal węglową do zastosowań przemysłowych, w których koszty są wrażliwe, stal nierdzewną do środowisk zewnętrznych lub korozyjnych oraz aluminium do lekkich zespołów. Wszystkie trzy są dostępne z tym samym szerokim profilem główki kratownicy.
