Nity z łbem stożkowym

Nity z łbem stożkowymto jedyny typ łba nitu zaprojektowany tak, aby był całkowicie osadzony pod powierzchnią. Dzięki stożkowemu łbowi pasującemu do wstępnie nawierconego pogłębienia stożkowego, nity te zapewniają zerowy występ – bez zaczepiania, zarysowań i kolizji z współpracującymi częściami.

Wymagają dodatkowego etapu procesu produkcyjnego – wywiercenia stożkowego otworu przed osadzeniem – ale ten krok jest tego wart, gdy złącze musi być całkowicie równe. Panele lotnicze, obudowy elektroniczne, wykończenia architektoniczne i wszędzie tam, gdzie najważniejsza jest gładka powierzchnia – właśnie tam stosuje się nity z łbem wpuszczanym.

Łeb stożkowy a płaski – różnica w wykończeniu płaskim

Dwa kąty główki – 90° w porównaniu do 100°

Jaki kąt wybrać?

Wybierz 90°jeśli używasz standardowych bitów pogłębiających – są one powszechnie dostępne i kompatybilne z większością zastosowań ogólnego przeznaczenia.

Wybierz 100°jeśli pracujesz zgodnie ze specyfikacjami lotniczymi lub obronnymi, lub jeśli istniejące oprzyrządowanie jest już przystosowane do pogłębiania stożkowego 100°. Nie zalecamy mieszania kątowników – nit 100° w pogłębieniu 90° będzie dumnie osadzony; nit 90° w zagłębieniu 100° będzie osadzony zbyt głęboko.

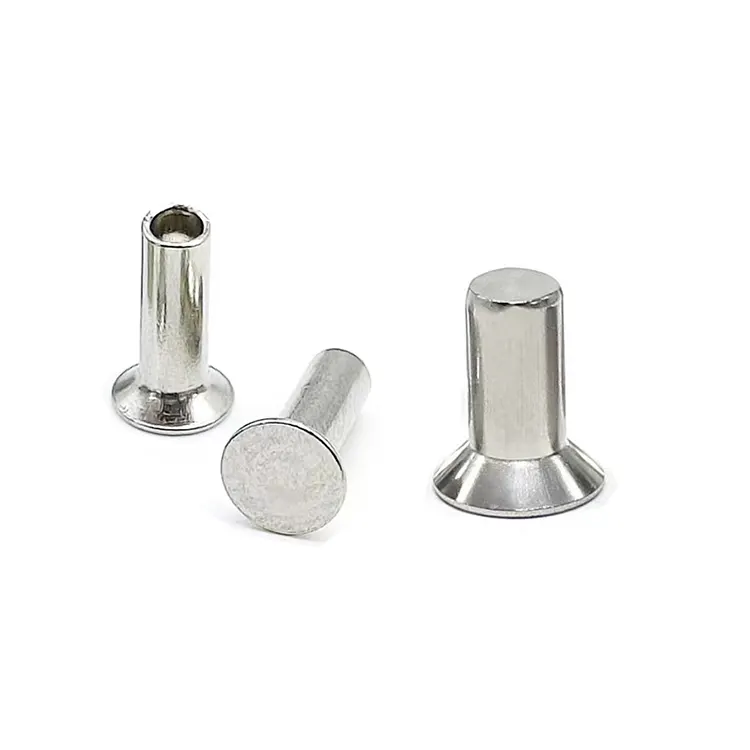

Co tworzymy – trzy projekty, pięć materiałów

Dostępna jest pełna ruranity z łbem wpuszczanym– pusta konstrukcja umożliwia ustawienie małej siły przy jednoczesnym zachowaniu gładkiego wykończenia.

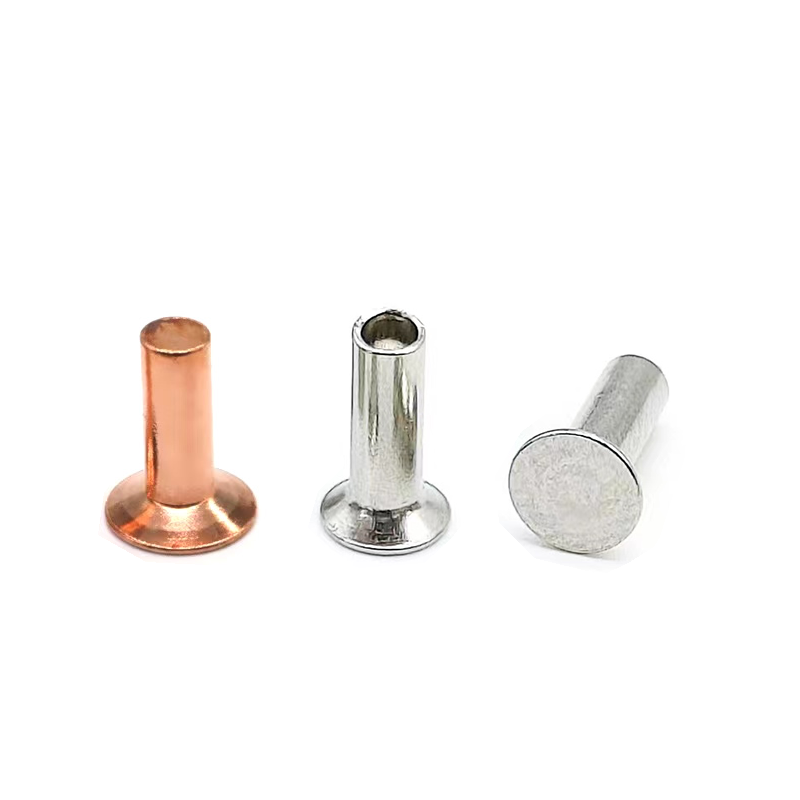

Dostępne materiały: stal niskowęglowa, stal nierdzewna (304/316), mosiądz (C2680), miedź (C11000), aluminium (5052/5056)

Wykończenia: cynkowane, oksydowane na czarno, pasywowane, lakierowane, niklowane, postarzane, anodowane, gładkie – w zależności od materiału.

Jedno prawdziwe zastosowanie – montaż okuć do mebli drewnianych

Producent drewnianych mebli biurowych potrzebował do mocowania metalowych płyt montażowych do spodu biurek. Płyty były widoczne po obróceniu biurka podczas montażu. Poprzednie nity z łbem okrągłym ocierały się o opakowanie, gdy biurka były ułożone jeden na drugim. Klienci otrzymali produkty porysowane. Warsztat musiał także dodać piankową wyściółkę, aby chronić łby nitów podczas transportu.

Producent rozważał nity z łbem płaskim – o niższym profilu, ale nadal wystającym nad powierzchnię. Chcieli zerowego występu. Rozwiązanie było oczywiste: pogłębić otwory i użyć nitów z łbem wpuszczanym.

Firma Nuote Metals dostarczyła nity półrurowe z łbem stożkowym ze stali ocynkowanej – trzpień 4,0 mm, średnica łba 8,0 mm, kąt 90°, długość lufy 10,0 mm. Półrurowa wnęka utrzymuje siłę osadzania na niskim poziomie, zapobiegając uszkodzeniu drewna. Kąt 90° pasował do standardowego bitu pogłębiającego. Głowica przylegała równo do powierzchni drewna – bez wystających elementów metalowych, bez zadrapań, bez konieczności stosowania piankowej wyściółki.

Klient przetestował 200 nitów na 100 biurkach. Po 1000 cykli montażu i demontażu brak luzów i uszkodzeń powierzchni. Od tego czasu przekształcili całą swoją linię produktów w nity z łbem stożkowym, eliminując skargi na uszkodzenia opakowań.

Opcje standardowe – dostosowane do Twojej specyfikacji

Nity z łbem stożkowymsą produkowane według Twoich dokładnych wymagań. Kąt łba, średnica łba i długość całkowita są dopasowane do narzędzia pogłębiającego i stosu materiałów.

Czego od Ciebie potrzebujemy:

• Średnica trzpienia – 1,5mm do 8,0mm
• Kąt główki – 90° lub 100°
• Średnica łba – dopasowana do narzędzia pogłębiającego
• Długość całkowita – lub całkowita grubość stosu materiałów
• Materiał – stal, stal nierdzewna, mosiądz, miedź lub aluminium
• Konstrukcja – pełna, półrurowa lub w pełni rurowa
• Wykończenie – cynk, pasywacja, lakierowanie, nikiel, anodowanie itp.

Uwaga krytyczna:Łeb musi pasować do narzędzia pogłębiającego. Jeśli wyślesz nam próbkę wiertła pogłębiającego lub wstępnie pogłębionego otworu, możemy zagwarantować, że łeb będzie osadzony równo.

Przykładowy czas realizacji:5–10 dni w przypadku standardowych kątów główki (90° lub 100°). Aby uzyskać szczegółowe specyfikacje, wymagania niestandardowe lub omówić swój projekt, skontaktuj się z naszym zespołem sprzedaży – przeprowadzi Cię przez cały proces.

Dlaczego główka stożkowa jest trudniejsza do wykonania – i jak robimy to dobrze

Łeb stożkowy to nie tylko łeb płaski ze ściętą krawędzią. Stożek musi pasować do kąta narzędzia pogłębiającego – 90° lub 100° – i musi przylegać do całej powierzchni. Jeśli kąt odchyli się o 1°, nit będzie osadzony albo dumnie, albo poniżej powierzchni.

Co wyróżnia główki stożkowe:

Precyzja kąta– Nasze matryce są przycinane pod dokładnym kątem. Kąt główki mierzymy podczas każdej kontroli pierwszego artykułu za pomocą komparatora optycznego. Tolerancja: ±1°.

Gładki stożek– Przejście od główki do goleni musi być płynne. Jakikolwiek stopień lub zadzior na połączeniu uniemożliwią całkowite osadzenie głowicy. Aby temu zapobiec, nasze matryce węglikowe są polerowane.

Konsystencja grubości– Głowa musi być wystarczająco gruba, aby wytrzymać obciążenie, ale jednocześnie wystarczająco cienka, aby siedzieć równo. Kontrolujemy grubość główki z dokładnością do ±0,10mm.

Wykończenie powierzchni– Powierzchnia główki musi być gładka. Wszelkie ślady narzędzi lub zadrapania będą widoczne na produkcie o gładkim wykończeniu.

Wynik:Łby stożkowe, które leżą równo, wyglądają czysto i mocno trzymają.

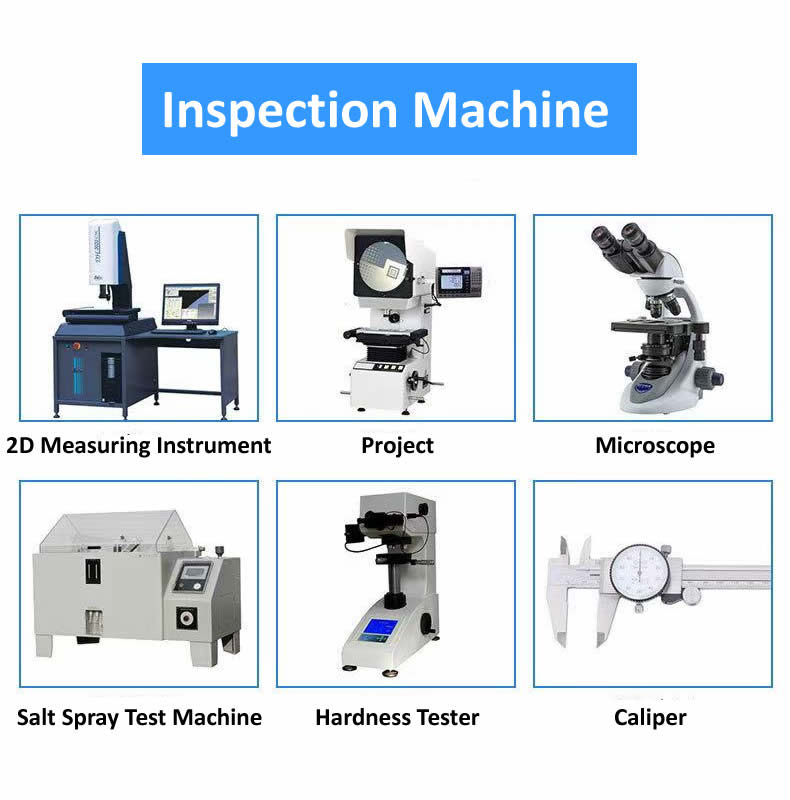

Kontrola jakości – dodatkowe kontrole łbów stożkowych

Łby stożkowe wymagają bardziej rygorystycznych kontroli niż inne typy łbów. Łeb odbiegający od kąta lub nierówny pogłębiacz oznacza, że ​​nit nie jest osadzony równo, a to przede wszystkim mija się z celem wyboru stożka stożkowego.

Nasz proces:

• Przed produkcją — sprawdzamy narzędzie do pogłębiania stożkowego lub próbkę wstępnie pogłębionego otworu, aby potwierdzić dopasowanie kąta łba.
• Artykuł pierwszy – 10 nitów mierzonych na komparatorze optycznym. Zweryfikowano kąt główki i średnicę główki.
• W trakcie – 5 nitów co 500 sztuk. Kąt główki skontrolowano punktowo.
• Test osadzania – co 2000 sztuk, osadzanie w materiale wstępnie wpuszczonym. Płukanie głowicy zweryfikowane za pomocą testu palcowego i szczelinomierza.
• Sortowanie końcowe – 100% kontrola optyczna. Próbka instrukcji AQL.

Co faktycznie otrzymujesz – kompletny zapis tego, co stworzyliśmy

Nie tylko wysyłamy nity. Wysyłamy dokumentację dotyczącą dokładnie tego, co zostało wyprodukowane i w jaki sposób zostało to zweryfikowane.

Pakiet zawiera:

• Certyfikat materiałowy – Skład chemiczny i wytrzymałość użytej cewki na rozciąganie
• Arkusz kontrolny – Rzeczywiste wymiary 10 nitów z partii – łącznie z weryfikacją kąta łba
• Raport dopasowania pogłębiacza — potwierdzenie, że kąt łba odpowiada Twojemu narzędziu (jeśli dostarczono próbkę)
• Certyfikat wykończenia – Grubość poszycia zweryfikowana przez XRF (jeśli dotyczy)
• Dokument zgodności – podpisany przez naszego menedżera ds. kontroli jakości, identyfikowalny wsadowo

Dlaczego to ma znaczenie:Jeśli kiedykolwiek wystąpi awaria na miejscu – lub jeśli klient skarży się na nierówną powierzchnię – dysponujesz dokumentacją pozwalającą na prześledzenie jej dokładnej partii i dokładnego pomiaru kąta głowicy.

Certyfikowany dla:ISO 9001:2015, RoHS, REACH

Gdzie używane są nity z łbem stożkowym

• Meble – Biurka, krzesła, szafy – tam, gdzie odsłonięty sprzęt jest niedopuszczalny
• Motoryzacja – wykończenia wnętrz, panele nadwozia, podłogi – gdzie powierzchnie muszą być gładkie
• Lotnictwo i kosmonautyka – Panele kadłuba, wykończenia wnętrza, powierzchnie skrzydeł – tam, gdzie liczy się redukcja oporu
• Elektronika – Obudowy, podwozia, zespoły paneli – gdzie części muszą pasować równo
• Okucia architektoniczne – okucia do drzwi, balustrady, okucia dekoracyjne
• Morskie – okucia pokładowe, wyposażenie wewnętrzne – tam, gdzie nie są dozwolone żadne punkty zaczepienia
• Urządzenia przemysłowe – Panele sterowania, osłony maszyn – tam, gdzie liczy się bezpieczeństwo i wygląd

Trzy pytania, na które często odpowiadamy

P1: Jaka jest różnica między nitem z łbem wpuszczanym a nitem typu Anit z łbem płaskim?

Odp.: Łeb stożkowy ma zwężający się spód, który pasuje do wstępnie nawierconego zagłębienia, dzięki czemu łeb jest całkowicie osadzony na powierzchni materiału lub pod nią. Płaska główka ma prosty spód i wystaje z powierzchni (0,8–1,2 mm dla trzpienia 5 mm). Kompromis: łby stożkowe wymagają dodatkowego etapu produkcyjnego (pogłębienia otworu), ale zapewniają zerowy występ. Wybierz opcję wpuszczaną, gdy połączenie musi być całkowicie gładkie; wybierz płaskie, gdy wystarczający jest niski profil i chcesz uniknąć dodatkowego etapu obróbki.

P2: Czy powinienem wybrać nity z łbem wpuszczanym 90° czy 100°?

Odp.: Wybierz kąt pasujący do istniejącego narzędzia pogłębiającego. 90° to standard w większości zastosowań ogólnych – w meblarstwie, elektronice, motoryzacji i ogólnych pracach przemysłowych. Kąt 100° jest powszechny w zastosowaniach lotniczych i obronnych, gdzie wymagają tego szczególne specyfikacje. Jeżeli nie jesteś pewien, polecamy 90° – jest on kompatybilny z większością standardowych bitów pogłębiających. Jeśli wyślesz nam próbkę swojego narzędzia pogłębiającego, możemy zweryfikować dopasowanie.

P3: Jak wybrać prawidłową długość całkowitą nitu z łbem stożkowym?

Odp.: całkowita długość obejmuje głowę. W przypadku nitu z łbem stożkowym pełnym długość całkowita równa się głębokości pogłębienia, grubości stosu materiału i wystającemu trzpieniu (1,2–1,5 × średnica trzpienia). W przypadku nitu półrurowego długość cylindra powinna być o około 1,5–2,0 mm dłuższa niż grubość stosu materiału. Główka jest osadzona równo, więc grubość stosu materiału plus długość klina określa długość całkowitą. Prześlij nam grubość stosu materiałów i specyfikację narzędzia pogłębiającego – zalecimy dokładną długość.

P4: Który projekt wybrać – pełny, półrurowy czy w pełni rurowy?

Odp.: Półrurowy jest domyślnym wyborem w większości zastosowań – 80–90% wytrzymałości w stanie stałym przy 25–30% siły wiązania. Wybierz bryłę, jeśli potrzebujesz maksymalnej wytrzymałości zespołów konstrukcyjnych i nośnych. Jeśli pracujesz z miękkimi materiałami lub potrzebujesz minimalnej siły osadzania, wybierz pełną rurkę. Wszystkie trzy modele są dostępne z tym samym profilem łba stożkowego.
