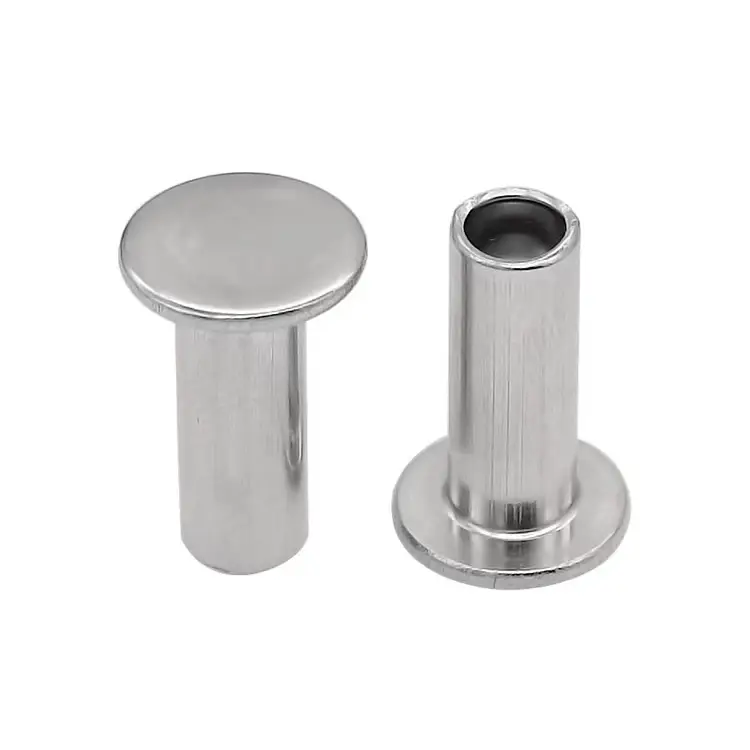

Nity półrurowe z łbem płaskim

Nie w każdym zespole jest miejsce na dumny łeb nitu. Do mechanizmów ślizgowych, małych luzów i zastosowań z gładkim wykończeniem Nuote Metals oferuje nity półrurowe z płaskim łbem – standardowy łeb nitu o najniższym profilu na rynku. Dostępne w wykonaniu ze stali, stali nierdzewnej, mosiądzu, miedzi i aluminium, o średnicy trzpienia od 1,5 mm do 8,0 mm. Półpusta wnęka zmniejsza siłę osadzania nawet o 70%, podczas gdy płaska główka jest prawie zrównana z powierzchnią materiału. Certyfikat ISO 9001:2015. Dostępne bezpłatne próbki. Skontaktuj się z nami, aby uzyskać wycenę.

Wyślij zapytanie

Opis produktu

Każdy rodzaj łba nitu został zaprojektowany w celu rozwiązania konkretnego problemu.

Okrągła głowa– maksymalna wytrzymałość, widoczna, tradycyjna
Ogłowa Val– dekoracyjna, lekko wypukła
Głowa kratownicy– szeroka powierzchnia nośna do miękkich materiałów
Głowa stożkowa– zerowy występ (wymaga stożkowego otworu)
Płaska głowa– jest osadzony niżej niż jakikolwiek łeb niewpuszczony

Nity półrurowe z łbem płaskim istnieją z jednego powodu: luzu. Kiedy wystająca głowica powoduje problemy — zarysowania, zaczepienia, zakłócenia podczas układania lub po prostu konstrukcja wymagająca czystej powierzchni — rozwiązaniem jest płaska głowica.

Liczby opowiadają historię:

Styl głowy	Wysokość łba (jako % średnicy trzpienia)	Typowy występ nad powierzchnią
Okrągła głowa	60–70%	2,5–3,5 mm (dla chwytu 5 mm)
Głowa owalna	50–60%	2,0–3,0 mm
Głowa kratownicy	30–40%	1,5–2,5 mm
Płaska głowa	15–25%	0,8–1,2 mm (dla chwytu 5 mm)

Ta różnica 1,2 mm może nie wydawać się duża, ale w mechanizmie przesuwnym, zespole złożonym lub obudowie o ograniczonym prześwicie 1,2 mm to różnica między częścią działającą a częścią, która ulega awarii.

Dlatego istnieje płaska głowa. Tu nie chodzi o siłę. Tu nie chodzi o wygląd. Chodzi o to, żeby wszystko pasowało.

Pięć materiałów — wybierz ten, który pasuje do Twojego zestawu

Tworzywo	Kluczowa zaleta	Najlepsze dla	Wspólne wykończenia
Stal niskowęglowa	Najsilniejszy i najbardziej opłacalny	Urządzenia przemysłowe, meble, prowadnice szuflad	Ocynkowane, niklowane, oksydowane na czarno
Stal nierdzewna (304/316)	Trwała odporność na korozję	Medyczne, morskie, outdoorowe	Pasywowany (standard)
Mosiądz (C2680)	Niemagnetyczne, dekoracyjne	Elektronika, okucia architektoniczne	Lakierowane, niklowane, antyczne
Miedź	Najwyższa przewodność elektryczna/cieplna	Wysokoprądowe połączenia elektryczne, zastosowania związane z przenoszeniem ciepła	Zwykły, ocynowany
Aluminium(5052/5056)	Najlżejszy, niemagnetyczny	Przemysł lotniczy, sprzęt przenośny	Anodowane, gładkie

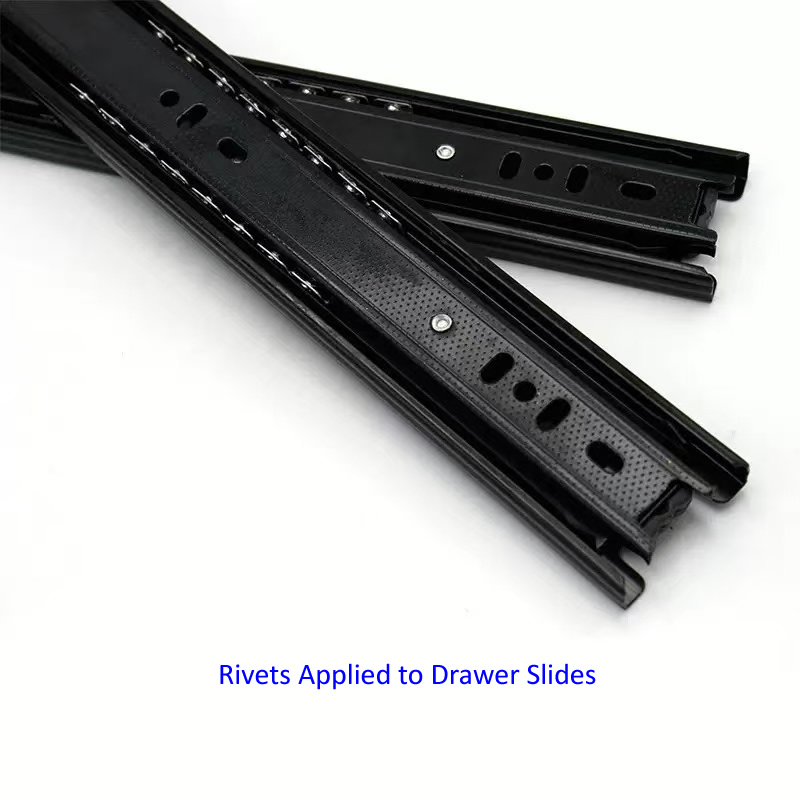

Jedno zastosowanie – prowadnice do szuflad

Producent szafek używał nitów z łbem okrągłym do montażu prowadnic szuflad. Okrągłe główki wystawały 2,5 mm ponad powierzchnię prowadnicy – na tyle, aby zaczepiały się o ramę szuflady podczas otwierania i zamykania. Klienci skarżyli się na zatykające się szuflady i porysowane wykończenia.

Firma Nuote Metals dostarczyła nity półrurowe z łbem płaskim – trzpień 4,0 mm, łeb płaski 8,0 mm, długość lufy 8,0 mm, stal ocynkowana. Płaska główka znajdowała się zaledwie 0,9 mm nad powierzchnią – wystarczająco nisko, aby przejść przez ramę szuflady. Półpusta wnęka zmniejsza siłę osadzania, zapobiegając zniekształceniom cienkiego materiału ślizgowego.

Od tego czasu producent szafek zużył ponad 600 000 nitów półrurowych z łbem płaskim i nie stwierdzono żadnych zastrzeżeń co do luzów.

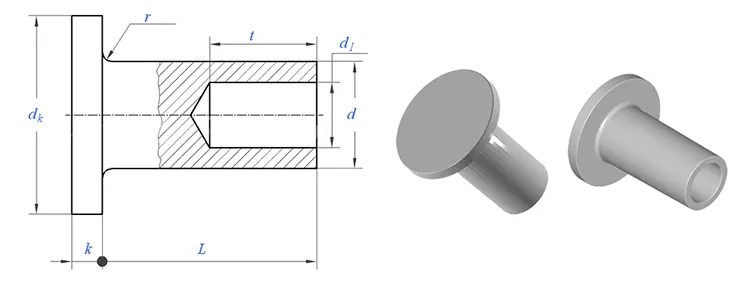

Dostępne rozmiary – standardowe średnice trzpienia

Średnica trzpienia (mm)	Typowa średnica łba (mm)	Typowe długości lufy (mm)	Zalecany zakres chwytu (mm)
1.5	3,0 – 3,5	3.0, 4.0, 5.0	1,0 – 2,5
2.0	4,0 – 4,5	4,0, 5,0, 6,0	1,5 – 3,0
2.5	5,0 – 5,5	4,5, 5,5, 6,5	1,8 – 3,5
3.0	6,0 – 6,5	5,0, 6,0, 7,0, 8,0	2,0 – 4,0
3.5	7,0 – 7,5	5,5, 6,5, 8,0, 10,0	2,5 – 4,5
4.0	8,0 – 8,5	6,0, 8,0, 10,0, 12,0	2,5 – 5,0
4.5	9,0 – 9,5	6,0, 8,0, 10,0, 12,0	3,0 – 5,5
5.0	10,0 – 10,5	8,0, 10,0, 12,0, 15,0	3,0 – 6,5
5.5	11,0 – 11,5	8,0, 10,0, 12,0, 15,0	3,5 – 7,0
6.0	12,0 – 12,5	10,0, 12,0, 15,0, 20,0	4,0 – 8,0
6.5	13,0 – 13,5	10,0, 12,0, 15,0, 20,0	4,5 – 9,0
7.0	14,0 – 14,5	12,0, 15,0, 20,0, 25,0	5,0 – 10,0
7.5	15,0 – 15,5	12,0, 15,0, 20,0, 25,0	5,5 – 11,0
8.0	16,0 – 16,5	12,0, 15,0, 20,0, 25,0, 30,0	6,0 – 12,0

Rozmiary niestandardowe zapraszamy do przesłania nam rysunku.

Jak budujemy nity

Płaskie główki są trudniejsze do uformowania niż okrągłe. Metal chce się marszczyć przy ostrym przejściu od trzonu do główki. Nasz proces temu zapobiega.

Nasza sekwencja zimnego myślenia:

Ciągnienie drutu – Surowiec ciągniony na dokładną średnicę trzpienia (± 0,02 mm)
Odcięcie – przycięte do długości półfabrykatu
Pierwsze uderzenie – Blank jest kwadratowy i wyśrodkowany
Drugi cios (formowanie wstępne) – matryca rozpoczyna kształt płaskiej główki z kontrolowanym promieniem narożnika
Trzeci cios (zbijanie) – Płaska matryca zagęszcza główkę do ostatecznej grubości, zapewniając idealną płaskość
Czwarty cios (wytłaczanie wnęki) – Punch tworzy półpustą wnękę na głębokości 45–55%
Przycinanie – usunięto Flash
Przewracanie się – eliminacja mikrozadziorów
Platerowanie lub powlekanie – stosowane zgodnie ze specyfikacją

Co weryfikujemy:

Co	Tolerancja	Dlaczego to ma znaczenie
Średnica trzpienia	±0,05 mm	Musi dokładnie pasować do Twojej dziury
Średnica główki	±0,15 mm	Określa powierzchnię nośną
Wysokość głowy	±0,05 mm	Krytyczne dla dopasowania na płasko
Długość całkowita	±0,15 mm	Musi pasować do Twojego stosu materiałów
Głębokość jamy	45–55% baryłki	Optymalne tworzenie klinczu
Płaskość głowy	±0,05 mm	Zapewnia płaskie osadzenie

Jeden nit, osiem kontroli – gwarancja jakości

Kontrola średnicy surowca – Mikrometr laserowy, ±0,02mm
Kontrola twardości surowca – testerem Rockwella
Kontrola wyglądu pierwszego artykułu – powiększenie 20× pod kątem pęknięć, zmarszczek, przebłysków
Kontrola wymiarowa pierwszego artykułu – weryfikacja komparatora optycznego
Kontrole w trakcie procesu – 5 nitów na 500 sztuk
Ustawienie testowe – Co 2000 sztuk, osadzane w materiale próbki
Próba w mgle solnej (jeśli jest wymagana) – ASTM B117
Końcowa kontrola wychodząca – Sortowanie optyczne + ręczna weryfikacja AQL

Gdzie stosowane są nity półrurowe z łbem płaskim

Prowadnice szuflad — zespoły niskoprofilowe, w których prześwit ma kluczowe znaczenie
Wnętrza lotnicze – zespoły paneli, elementy siedzeń
Obudowy elektroniki – zespoły podwozia o wąskim prześwicie
Meble – mechanizmy przesuwne, powierzchnie płaskie
Motoryzacja – wykończenia wnętrz, mocowania paneli
Urządzenia przemysłowe – Panele sterowania, osłony maszyn
Bagaż – tory uchwytów, mechanizmy przesuwne

Co możemy udowodnić – certyfikaty i dokumentacja

Nie prosimy Cię o zaufanie naszym twierdzeniom. Zapewniamy weryfikację przez stronę trzecią.

ISO 9001:2015 – Certyfikowany system zarządzania jakością
Zgodność z dyrektywą RoHS – potwierdzona testami SGS
Zgodność z REACH – aktualna deklaracja SVHC
Raporty z testów SGS – dostępne na żądanie w każdej partii

Do każdej przesyłki nitów półrurowych z łbem płaskim dołączony jest raport kontroli wymiarowej i certyfikat materiałowy. Jeśli potrzebujesz dodatkowych testów — mgły solnej, analizy rozciągania lub analizy metalurgicznej — możemy je zapewnić.

Trzy pytania, na które często odpowiadamy

P1: Jaka jest różnica pomiędzy nitem półrurowym z łbem płaskim a nitem z łbem stożkowym?

Odp.: Płaska główka wystaje ponad powierzchnię (około 0,8–1,2 mm dla trzpienia 5 mm). Łeb stożkowy jest osadzony równo lub poniżej powierzchni, ale wymaga uprzedniego wywiercenia stożka (pogłębienia) w materiale. Nit półrurowy z łbem płaskim nie wymaga specjalnego przygotowania otworu — wystarczy prosty otwór. Jeśli luz pozwala na występ o wartości 0,8–1,2 mm, łeb płaski jest szybszy i tańszy niż łeb stożkowy. Jeśli potrzebujesz zerowego występu, właściwym wyborem będzie pogłębienie stożkowe.

P2: Czy nity półrurowe z łbem płaskim mogą być stosowane w zastosowaniach ślizgowych bez zaczepiania się?

O: Tak. Niski profil został specjalnie zaprojektowany do zespołów ślizgowych i o ograniczonym prześwicie. Płaska główka o grubości 0,8–1,2 mm dla chwytu 5 mm jest wystarczająco niska, aby wyczyścić większość powierzchni ślizgowych. W przypadku powyższej prowadnicy szuflady wysokość główki wynosząca 0,9 mm całkowicie odsłoniła ramę szuflady. Jeśli luz jest mniejszy niż 0,8 mm, zalecamy przejście na nity stożkowe.

P3: Jakie materiały są dostępne na nity półrurowe z łbem płaskim?

Odp.: Produkujemy nity półrurowe z łbem płaskim w pięciu rodzinach materiałów:

Stal niskowęglowa – najmocniejsza, najbardziej ekonomiczna, ocynkowana lub niklowana
Stal nierdzewna (304/316) – Trwała odporność na korozję
Mosiądz (C2680) – niemagnetyczny, dekoracyjny
Miedź – najwyższa przewodność elektryczna/cieplna
Aluminium (5052/5056) – najlżejsze, niemagnetyczne

Gotowy do rozwiązania problemu z rozliczeniem?

Jeśli projektujesz z myślą o ciasnych przestrzeniach, odpowiedzią są nity z łbem płaskim. Zajmują mniej miejsca niż jakakolwiek inna łeb niewpuszczany.

Trzy kroki, aby uzyskać nity z łbem płaskim w swoim montażu:

Prześlij nam swoje specyfikacje– Średnica trzpienia, długość lufy (lub grubość stosu materiału), materiał, wykończenie i ilość.
