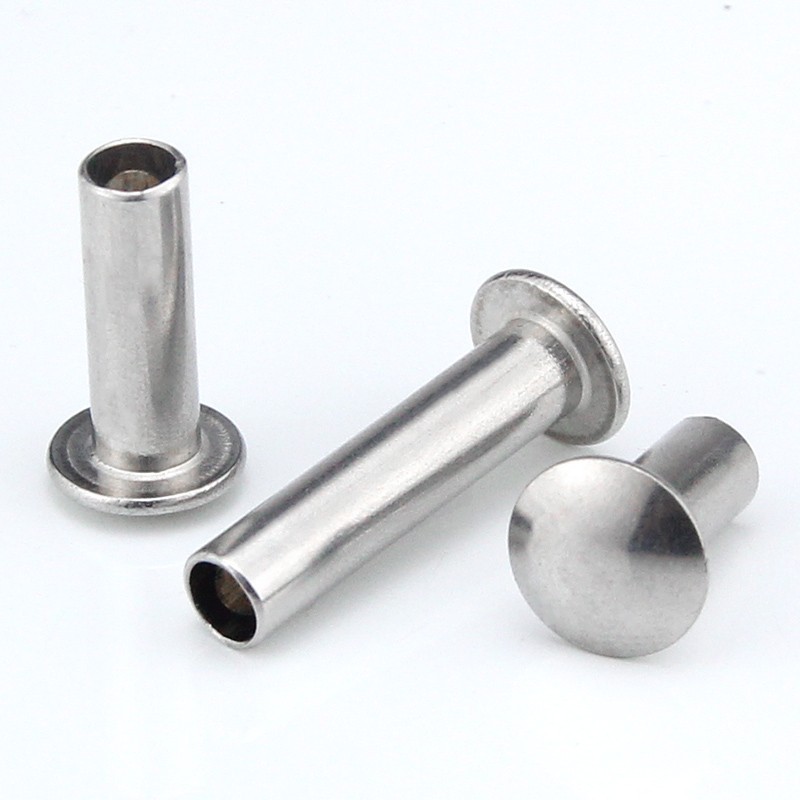

Nit półrurowy z łbem okrągłym

Łeb okrągły to najbardziej rozpoznawalny łeb nitu na świecie. Widziałeś to tysiące razy – na dżinsach, na mostach, na bagażu, na maszynach. To nie jest przypadek projektowy.

Okrągła główka działa, bo jest prosta. Rozkłada obciążenie równomiernie. Jest odporny na uderzenia. Nie zaczepia. Wygląda na skończony.

Nity półrurowe z łbem okrągłymprzyjmij tę klasyczną formę i dodaj wydajność produkcyjną półpustej wnęki. Rezultatem jest łącznik, który:

• Wymaga o 70% mniejszej siły osadzania niż solidny nit z łbem okrągłym
• Można go szybko zainstalować na zautomatyzowanych liniach montażowych
• Trzyma się mocno, nie pękając otaczających materiałów
• Wygląda tak samo jak nit używany od ponad wieku

Cztery materiały, jeden kształt – dopasowanie do zastosowania

Okrągła główka pozostaje taka sama. Materiał zmienia się w zależności od Twoich wymagań.

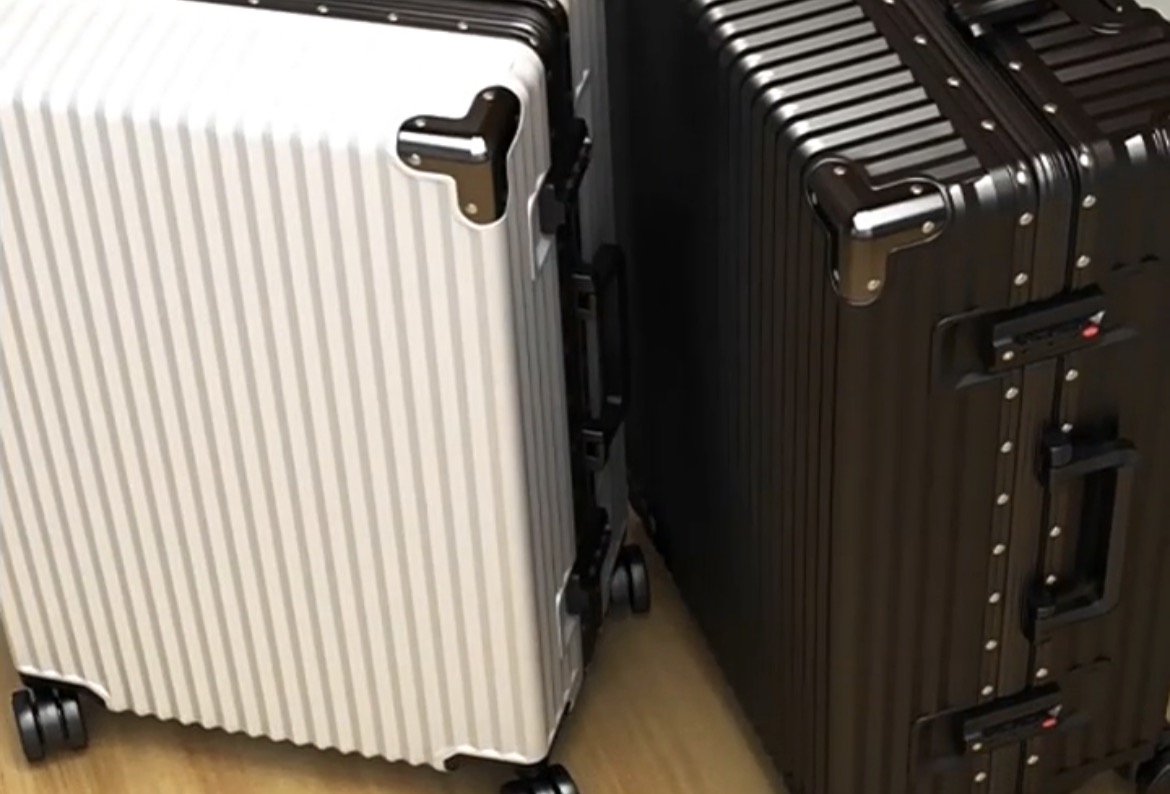

Jedna aplikacja – osprzęt do walizek bagażowych

Producent bagażu używał solidnych nitów do mocowania uchwytów, narożników i wsporników zamków do swoich poliwęglanowych skrzyń. Duża siła osadzania nitów pełnych powodowała pęknięcia naprężeniowe wokół otworów nitów, co prowadziło do awarii na miejscu i roszczeń gwarancyjnych. Producentowi zależało także na czystszym i bardziej spójnym wyglądzie widocznych łbów nitów.

Przeszli naNity półrurowe z łbem okrągłym– Trzon 4,0 mm, główka okrągła 7,0 mm, długość lufy 10,0 mm, stal niklowana. Półpusta wnęka zmniejszyła siłę wiązania o ponad 60%, eliminując pęknięcia naprężeniowe w poliwęglanie. Okrągła głowica zapewniła spójną kopułę, która odpowiadała specyfikacji projektowej. Niklowanie jest odporne na zarysowania i korozję w środowisku podróżniczym.

Od tego czasu producent zastosował ponad 1,2 miliona nitów w całej swojej linii produktów bagażowych, nie wykazując żadnych pęknięć i znacznie poprawił prędkość montażu.

Zaleta okrągłej głowy – dwie liczby, które mają znaczenie

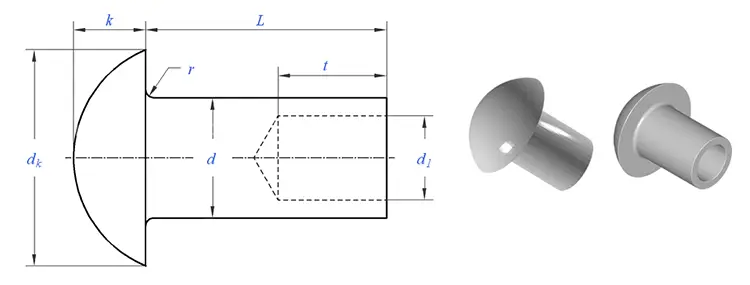

Numer 1: 1,6 – 1,8

Średnica łba okrągłego wynosi 1,6 do 1,8 średnicy trzpienia. Zapewnia to optymalną równowagę pomiędzy powierzchnią nośną a wysokością główki – wystarczająco szeroką, aby zapobiec przeciąganiu i wystarczająco wysoką, aby zapewnić odporność na uderzenia.

Numer 2: 45 – 55%

Głębokość wgłębienia nitu półrurowego wynosi 45–55% długości lufy. To jest najlepszy punkt – wystarczająco głęboki, aby zmniejszyć siłę wiązania i wystarczająco płytki, aby utrzymać siłę w klinczu.

Dostępne rozmiary – standardowe średnice trzpienia

Zajmujemy się produkcjąNity półrurowe z łbem okrągłymw następujących średnicach trzpienia. Średnice główki i długości lufy są dopasowane do każdego rozmiaru trzpienia.

Niestandardowe średnice trzpienia, średnice łba i długości lufy dostępne na życzenie.

Za każdym nitem – proces produkcyjny zapewniający spójność

Co sprawia, że ​​okrągła główka wygląda idealnie symetrycznie, półpuste wgłębienie jest konsekwentnie uformowane, a trzonek jest precyzyjnie obrobiony z dokładnością ± 0,05 mm? Odpowiedzią nie jest tylko maszyna – to system kontroli.

Nasz proces tłoczenia na zimno (w kolejności):

• Ciągnienie drutu – Drut surowcowy jest ciągniony dokładnie na średnicę trzpienia. Tolerancja: ± 0,02 mm.
• Odcięcie – Drut jest przycinany do dokładnej długości półwyrobu.
• Pierwsze uderzenie – Półfabrykat jest kwadratowy, centrowany do następnego etapu.
• Drugie uderzenie – matryca z węglika formuje okrągłą główkę. Za każdym razem ta sama kopuła.
• Trzecie uderzenie – stempel tworzy półpustą wnękę na głębokości 45–55%.
• Przycinanie – Usunięto błysk wokół krawędzi głowy.
• Przewracanie się – eliminacja mikrozadziorów.
• Platerowanie lub powlekanie – stosowane we własnym zakresie lub przez certyfikowanych partnerów.

Co weryfikujemy i dlaczego:

W ramach tego systemu produkowana jest każda partia nitów. Żadnych domysłów. Żadnego odchylenia.

Jeden nit, osiem kontroli – nasza gwarancja jakości

• Kontrola średnicy surowca – Mikrometr laserowy, ±0,02mm
• Kontrola twardości surowca – testerem Rockwella
• Kontrola wyglądu pierwszego artykułu – powiększenie 20× pod kątem wad
• Kontrola wymiarowa pierwszego artykułu – weryfikacja komparatora optycznego
• Kontrole w trakcie procesu – 5 nitów na 500 sztuk
• Ustawienie testowe – Co 2000 sztuk, osadzane w materiale próbki
• Próba w mgle solnej (jeśli jest wymagana) – ASTM B117
• Końcowa kontrola wychodząca – Sortowanie optyczne + ręczna weryfikacja AQL

Gdzie są używane

Nity półrurowe z łbem okrągłym to najbardziej uniwersalny rodzaj łba nitu:

• Bagaż i walizki – Mocowania uchwytów, osłony narożników, mocowanie zamka, sworznie zawiasów
• Motoryzacja – okładziny hamulcowe, okładziny sprzęgła, wykończenia wnętrza, panele nadwozia, zespoły siedzeń
• Meble – zespoły zawiasów, złącza ram, elementy krzeseł, prowadnice szuflad
• Systemy przenośników – łączenie taśm, mocowanie wsporników, zespoły wsporcze
• Wyroby skórzane – Otwory na pasek, okucia torebek, nity ozdobne
• Urządzenia przemysłowe – osłony maszyn, panele sterowania, mocowanie tabliczki znamionowej
• Konstrukcja – lekkie połączenia konstrukcyjne, ramy metalowe, okucia architektoniczne
• Lotnictwo i kosmonautyka – wykończenia wnętrz, zespoły paneli, komponenty niekonstrukcyjne
• Elektronika – montaż komponentów, montaż obudowy, mocowanie radiatora

Nasze certyfikaty i wyróżnienia

Nuote Metals utrzymuje:

• ISO 9001:2015 – System zarządzania jakością
• Zgodność z dyrektywą RoHS — potwierdzona testami przeprowadzonymi przez strony trzecie
• Zgodność z REACH – aktualna deklaracja SVHC
• Raporty z testów SGS – dostępne na żądanie dla określonych partii

Trzy pytania, na które często odpowiadamy

P1: Jaka jest różnica pomiędzy nitem półrurowym z łbem okrągłym a nitem z łbem pełnym okrągłym?

Odp.: Podstawową różnicą jest pusta wnęka w ogonie. Nit półrurowy ma płytką wnękę na końcu, wymagającą jedynie 25–30% siły potrzebnej w przypadku nitu litego o tej samej średnicy. Dzięki temu montaż jest szybszy i delikatniejszy dla otaczających materiałów. Nity pełne zapewniają nieco większą wytrzymałość na ścinanie (nity półrurowe zachowują 80–90% wytrzymałości nitów pełnych), ale wymagają ciężkiego sprzętu i więcej czasu. W większości zastosowań przemysłowych, motoryzacyjnych, meblowych i bagażowych – w tym w przypadku powyższej skrzyni bagażowej – nity półrurowe zapewniają więcej niż wystarczającą wytrzymałość, zachowując jednocześnie wydajność produkcji.

P2: Jakie materiały są dostępne dla tego rodzaju nitów?

Odp.: Produkujemy nity półrurowe z łbem okrągłym w czterech rodzinach materiałów:

• Stal niskowęglowa – najmocniejsza, najbardziej ekonomiczna, pokryta cynkiem lub niklem
• Stal nierdzewna (304/316) – Trwała odporność na korozję w zastosowaniach morskich i zewnętrznych
• Mosiądz (C2680) – Przewodność elektryczna, klasyczny złoty wygląd
• Aluminium (5052/5056) – najlżejszy, niemagnetyczny do zastosowań, w których waga ma krytyczne znaczenie

Wszystkie cztery materiały posiadamy w magazynie o typowych średnicach chwytów.

P3: Jak wybrać odpowiednią długość lufy dla nitu półrurowego z łbem okrągłym?

Odp.: Wybierz długość beczki o około 1,5–2,0 mm dłuższą niż całkowita grubość stosu materiałów. Na przykład, jeśli łączysz dwie blachy stalowe o grubości 2 mm (łącznie 4 mm), wybierz długość beczki 5,5–6,0 mm. Ta dodatkowa długość zapewnia wystarczającą ilość materiału, aby wydrążona sekcja mogła się przetoczyć na zewnątrz i utworzyć bezpieczne klinowanie bez opadania na dno. Jeśli lufa będzie za krótka, klincz będzie słaby. Za długa i lufa może się zgiąć. Prześlij nam grubość stosu materiałów, a my zalecimy dokładną długość lufy.

Nie masz pewności, który nit z łbem okrągłym pasuje do Twojego zastosowania?

Każda branża ma inne wymagania. Bagaż wymaga odporności na uderzenia. Przenośniki wymagają odporności na wibracje. Wyroby skórzane wymagają czystego wykończenia.

Do każdego z nich zbudowaliśmy nity z łbem okrągłym.

Jeśli nie masz pewności co do średnicy trzonu, długości lufy lub materiału - prześlij nam zdjęcie swojego złożenia lub rysunek. Polecimy dokładną specyfikację.

Nie pobieramy opłat za doradztwo inżynieryjne. To część tego, co robimy.
