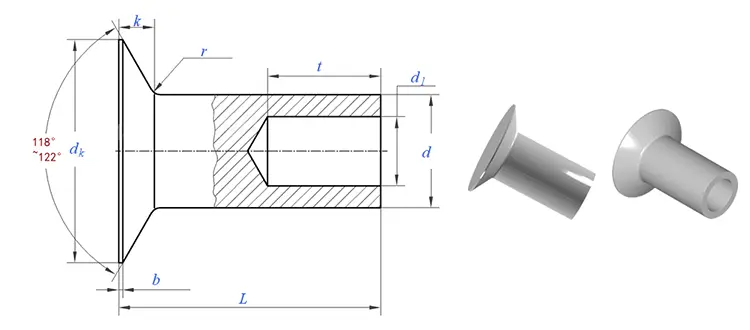

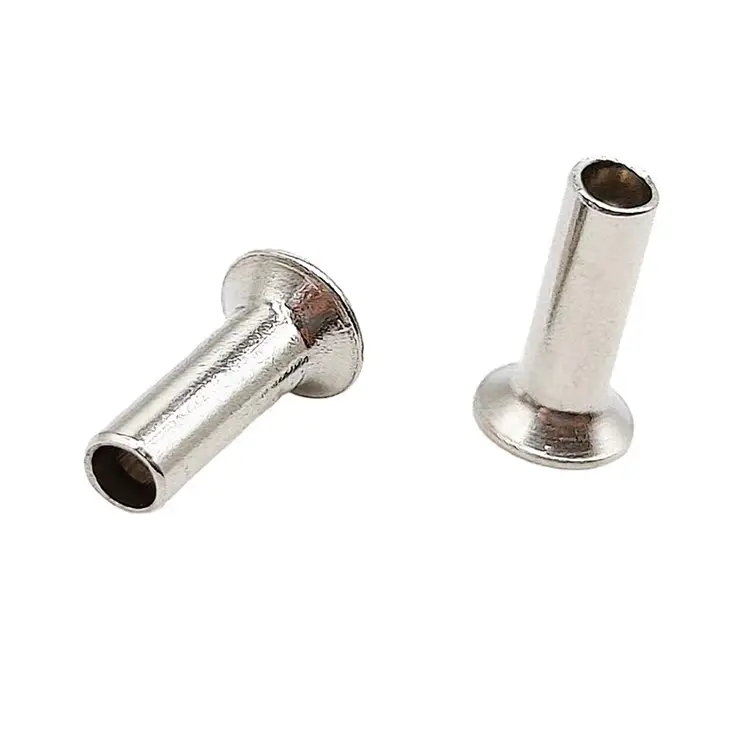

Nity półrurowe z łbem stożkowym

Jeżeli łeb nitu nie może wystawać ponad powierzchnię, należy zastosować łeb nituNit półrurowy z łbem stożkowymjest odpowiedź. Zwężająca się główka znajduje się równo z powierzchnią materiału lub pod nią, tworząc gładkie, nieprzerwane wykończenie. Półpusta wnęka zmniejsza siłę osadzania o 70% w porównaniu z nitem pełnym.

Jeśli Twój zespół ma powierzchnię ślizgową, pasującą część lub po prostu wymaga czystej estetyki – i chcesz, aby produkcja przebiegała szybko – to jest to łącznik, który wybierzesz.

Różnica w wykończeniu gładkim – łeb stożkowy a łeb płaski

Łeb stożkowy wymaga dodatkowego kroku – wywiercenia stożkowego otworu przed osadzeniem. Ale gdy wymagany jest zerowy występ, ten krok jest tego wart. Panele lotnicze, obudowy elektroniczne, wykończenia architektoniczne i wszędzie tam, gdzie najważniejsza jest gładka powierzchnia – to właśnie tam stosuje się nity stożkowe.

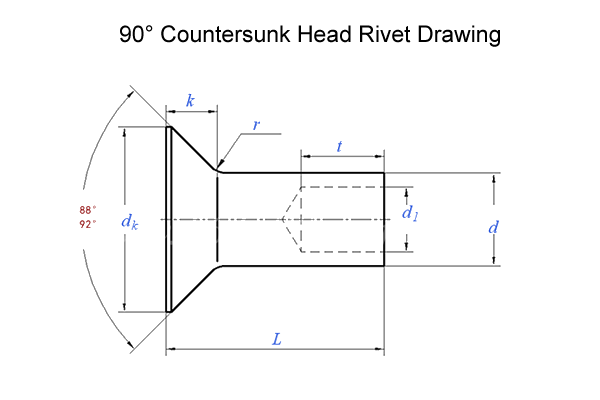

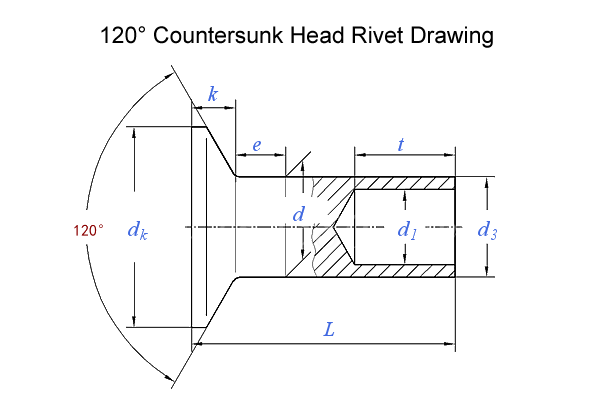

Dwa kąty główki – 90° w porównaniu do 120°

Dopasuj swoje narzędzie do pogłębiania– nit 120° w zagłębieniu 90° będzie dumnie osadzony; nit 90° w zagłębieniu 120° będzie osadzony zbyt głęboko. Nie zalecamy mieszania kątów.

Półrurowe kontra pełne – gdzie wygrywa pusta konstrukcja

Konstrukcja półrurowa ma płytką wnękę na ogonie (45–55% długości lufy). Podczas instalacji tylko cienka ścianka tej pustej sekcji wysuwa się na zewnątrz, tworząc klincz. Różni się to zasadniczo od nitu litego, w którym cały trzon musi się odkształcić.

Najlepsze do cienkich materiałów o dużej objętości i gładkich powierzchni. Strukturalna, maksymalna wytrzymałość

Jedno prawdziwe zastosowanie – panel wykończeniowy wnętrza samochodu

Producent samochodowych paneli wykończeniowych do wnętrz potrzebował mocowania paneli pokrytych tkaniną do ościeżnic drzwi. Panele były widoczne dla pasażerów – jakiekolwiek wystające elementy mocujące byłyby niedopuszczalne. Solidne nity z łbem stożkowym zapewniały gładkie wykończenie, ale wymagały dużej siły osadzania, która powodowała pękanie cienkiego materiału panelu.

Dostarczyliśmy nity półrurowe z łbem stożkowym ze stali ocynkowanej – trzpień 4,0 mm, średnica łba 8,0 mm, kąt 90°, długość lufy 8,0 mm. Półpusta wnęka zmniejszyła siłę wiązania z 3,5 tony do 1,0 tony, eliminując pęknięcia w materiale panelu. Łeb wpuszczony pod kątem 90° zrównał się z powierzchnią, dopasowując się do czystego wyglądu wykończenia wnętrza. Cynkowanie zapewniło ochronę przed korozją, zapewniając długoterminową trwałość.

Klient przetestował 1000 nitów na 500 panelach drzwi. Po 100 000 cykli wibracji zero luzów, zero pęknięć. Obecnie zamawiają nasze nity z łbem stożkowym w partiach po 250 000 sztuk rocznie.

Materiały i wykończenia – co oferujemy

Nuote Metals produkuje nity półrurowe z łbem stożkowym w wielu rodzinach materiałów:

Standardowe wykończenia:Ocynkowane, niklowane, pasywowane, lakierowane, postarzane, gładkie.

Dostępne standardy i rozmiary

Produkujemy je według wielu międzynarodowych standardów:

Czego od Ciebie potrzebujemy:

• Średnica trzpienia– 1,5 mm do 8,0 mm (dostępne na zamówienie do 10 mm)
• Kąt główki– 90° (standard) lub 120° (wg GB/T 874)
• Długość lufy –obliczamy na podstawie grubości stosu materiałów
• Średnica główki –dopasowane do narzędzia pogłębiającego
• Tworzywo– stal, stal nierdzewna, mosiądz, miedź lub aluminium
• Skończyć– cynkowe, pasywowane, niklowane, lakierowane, antyczne itp.

Reguła długości dla nitów półrurowych:Długość lufy = grubość stosu materiału + 1,5–2,0 mm.

Od surowca do gotowego nitu – jak je wykonujemy

Nity półrurowe z łbem stożkowym produkowane są metodą kucia na zimno. Głowica stożkowa wymaga precyzyjnie szlifowanych matryc, aby uzyskać dokładny kąt główki.

1. Zakup materiału – Certyfikowany drut z zatwierdzonych hut. Do każdej cewki dołączony jest certyfikat testu młyna i numer wytopu.

2. Kontrola materiału przychodzącego – zweryfikowano średnicę (±0,02 mm), twardość i skład materiału. Spektrometr potwierdza ocenę. Materiał niezgodny ze specyfikacją jest odrzucany.

3. Konfiguracja oprzyrządowania – Sprawdzenie i ustawienie matryc z węglików spiekanych pod kątem profilu łba z wgłębieniem i wgłębienia półrurowego. Kąt matrycy dopasowany do specyfikacji (90° lub 120°).

4. Kontrola pierwszego artykułu – 10 nitów zmierzonych na komparatorze optycznym. Zweryfikowano kąt główki, średnicę główki, wysokość główki, średnicę trzonu, długość lufy i głębokość wnęki. Tolerancja kąta główki: ±1°.

5. Produkcja masowa – Kontrole w trakcie procesu: 5 nitów na 500 sztuk. Jakikolwiek dryf zatrzymuje prasę.

6. Kontrola w trakcie procesu – co 2000 sztuk wkręcić 3 nity w materiał próbki za pomocą wstępnie wywierconego pogłębienia. Sprawdzone dopasowanie klinowe i płaskie.

7. Platerowanie lub powlekanie – stosowane zgodnie ze specyfikacją.

8. Końcowa kontrola wychodząca – 100% sortowanie optyczne. Próbka AQL zweryfikowana ręcznie. Wydany raport wymiarowy, certyfikat materiałowy i certyfikat zgodności.

Nasze certyfikaty – dowód jakości

Dla każdej partii utrzymujemy pełną identyfikowalność i dokumentację jakościową:

• ISO 9001:2015 – Certyfikowany system zarządzania jakością
• Zgodność z dyrektywą RoHS — potwierdzona testami przeprowadzonymi przez firmę SGS
• Zgodność z REACH – aktualna deklaracja SVHC
• Raporty z testów SGS – dostępne na żądanie dla określonych partii

Certyfikaty materiałowe – Certyfikaty testów walcowni identyfikujące oryginalną cewkę

Co mówią nasi klienci – prawdziwe opinie

Pozwalamy naszym klientom mówić za nas. Powyższe zdjęcia przedstawiają rzeczywiste opinie producentów, którzy stosowali nasze nity półrurowe z łbem stożkowym na swoich liniach produkcyjnych – od dostawców wnętrz samochodowych, przez producentów elektroniki, po konstruktorów komponentów lotniczych.

Wracają do nas z tych samych powodów:

• Zerowy występ– Łby stożkowe leżą równo, bez zaczepiania i zakłóceń
• Ustawienie małej siły– Częściowo pusta konstrukcja zapobiega uszkodzeniom materiału
• Stała jakość –Każda partia spełnia wymagania dotyczące wymiarów i wydajności
• Niezawodna dostawa– Próbki wysyłamy w ciągu 5–7 dni, produkcja zgodnie z harmonogramem

Trzy pytania, na które często odpowiadamy

P: „Czy mogę otrzymać próbki przed zamówieniem ilości produkcyjnych?”

Odp.: Tak – oferujemy próbki wszystkich naszych produktów. W przypadku istniejących standardowych specyfikacji próbki są dostarczane bezpłatnie – płacisz tylko koszt wysyłki. W przypadku niestandardowych rozmiarów lub niestandardowych narzędzi dostępność próbek i czas realizacji zależą od konkretnych wymagań. Skontaktuj się z naszym zespołem sprzedaży, przedstawiając rysunek lub specyfikację, a doradzi on w sprawie przykładowych kosztów i harmonogramu dostawy.

P: „Czy powinienem wybrać nity półrurowe z łbem stożkowym 90° czy 120°?”

Odp.: Wybierz kąt pasujący do istniejącego narzędzia pogłębiającego. 90° to standard w większości zastosowań ogólnych – w meblarstwie, elektronice, motoryzacji i ogólnych pracach przemysłowych. Kąt 120° według GB/T 874 jest używany w specjalistycznych zastosowaniach, gdzie wymagane jest płytsze pogłębienie stożkowe, często w grubszych materiałach lub zespołach o dużej wytrzymałości. Jeśli nie masz pewności, 90° jest kompatybilne z większością standardowych bitów pogłębiających. Jeśli wyślesz nam próbkę swojego narzędzia pogłębiającego, możemy zweryfikować dopasowanie przed produkcją.

P: „Jak wybrać prawidłową długość lufy dla nitu półrurowego z łbem wpuszczanym?”

Odp.: Wybierz długość beczki o około 1,5–2,0 mm dłuższą niż całkowita grubość stosu materiałów. Na przykład, jeśli łączysz dwa arkusze o grubości 2 mm (łącznie 4 mm), wybierz długość beczki 5,5–6,0 mm. Ta dodatkowa długość zapewnia wystarczającą ilość materiału, aby wydrążona sekcja mogła się przetoczyć na zewnątrz i utworzyć bezpieczne klinowanie bez opadania na dno. Jeśli lufa będzie za krótka, klincz będzie słaby. Za długa i lufa może się zgiąć. Głowica jest osadzona równo, więc głębokość pogłębienia jest uwzględniana w pomiarze stosu materiału. Prześlij nam grubość stosu materiałów, a my zalecimy dokładną długość.
