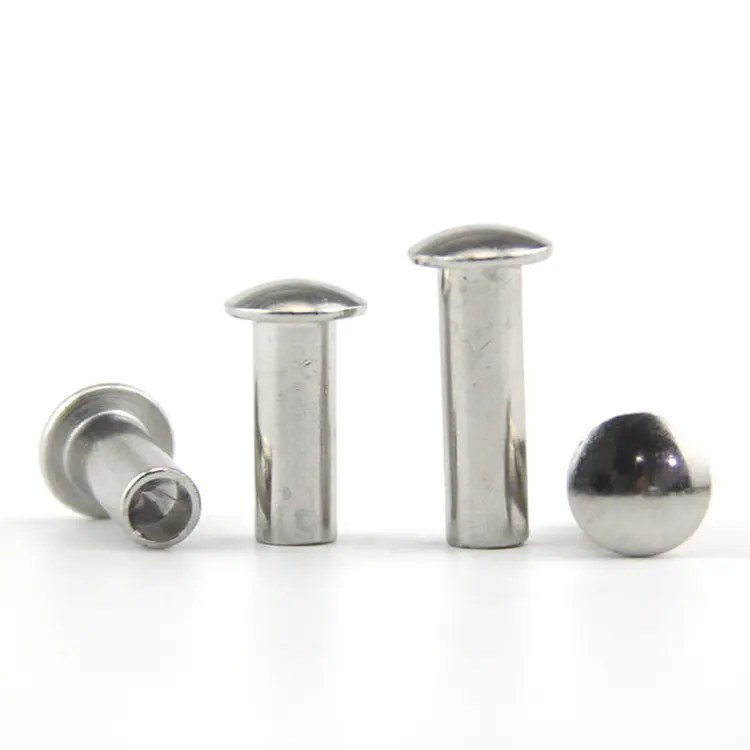

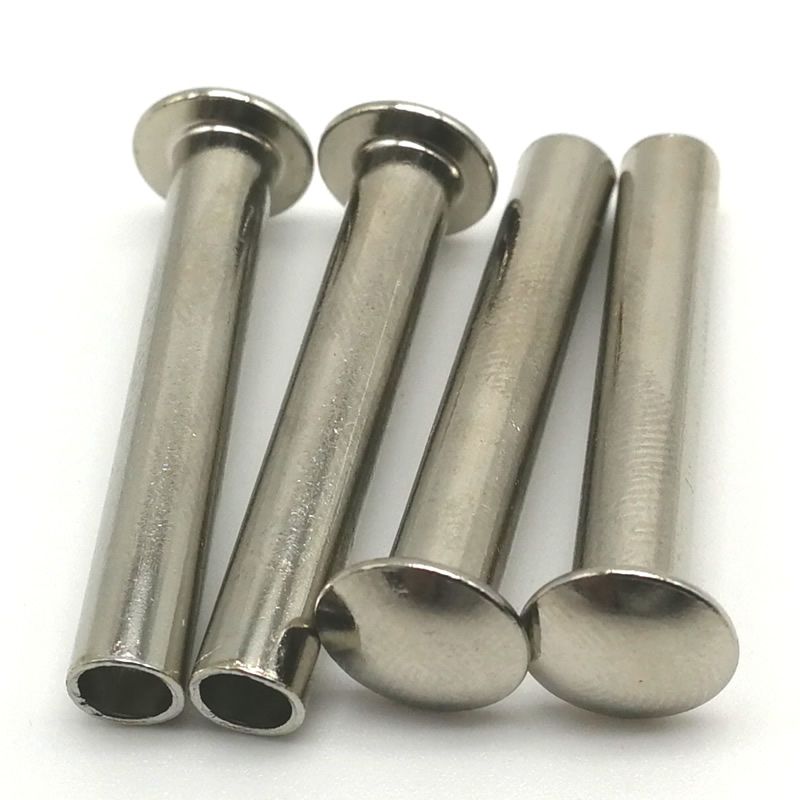

Nity półrurowe z łbem kratownicowym

Podczas mocowania miękkich materiałów — plastiku, skóry, cienkiej blachy lub kompozytów — standardowy nit z łbem okrągłym często zawodzi. Wąska powierzchnia nośna skupia siłę i z czasem główka się przebija. TheNit półrurowy z łbem kratownicowymrozwiązuje ten problem dzięki wyjątkowo szerokiej, niskoprofilowej kopułce, która rozkłada siłę zacisku na znacznie większym obszarze.

Półpusta wnęka zmniejsza siłę osadzania nawet o 70% w porównaniu z nitami pełnymi. Otrzymujesz siłę trzymania nitu bez dużego nacisku i ryzyka pękania kruchych materiałów.

Głowica kratownicowa kontra inne głowice – dlaczego dodatkowa szerokość ma znaczenie

Główka kratownicowa jest najszerszym standardowym typem główki. Jego średnica jest od 2,2 do 2,8 razy większa od średnicy trzpienia. Porównaj to z innymi popularnymi głowami:

Szeroka, niska kopuła oznacza, że ​​nit działa jak wbudowana podkładka. Rozkłada obciążenie, zapobiega przeciąganiu i jest osadzony na tyle płasko, aby uniknąć zaczepiania.

Głowica kratownicowa półrurowa w porównaniu z główką kratownicową pełną – zaleta półpustej

Obydwa style głów mają ten sam szeroki profil. Różnica tkwi w trzonku.

Półrurowa konstrukcja pęcznieje tylko na końcu, dzięki czemu idealnie nadaje się do punktów obrotu i zespołów, w których otaczający materiał nie może zostać uszkodzony. W przypadku większości zastosowań w meblach, elektronice i urządzeniach wersja półrurowa zapewnia więcej niż wystarczającą wytrzymałość, zachowując jednocześnie wydajność produkcji.

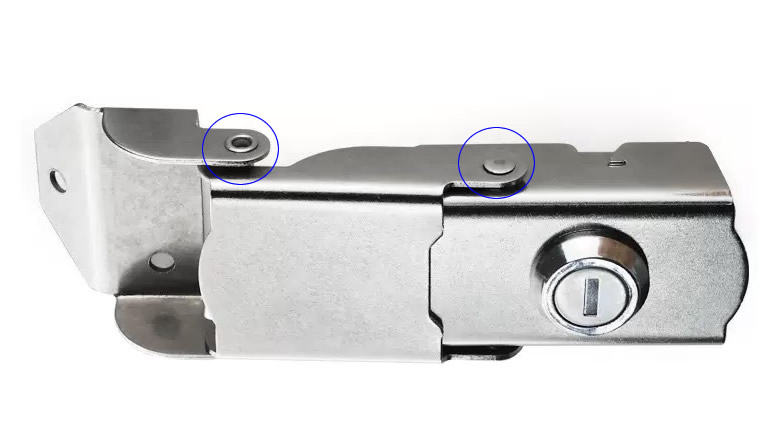

Jedno prawdziwe zastosowanie – mechanizm blokujący ze stali nierdzewnej

Producent kłódek przemysłowych potrzebował nitu, który zabezpieczy wewnętrzną płytkę blokującą bez pękania korpusu z odlewu cynkowego. Oryginalny nit z łbem okrągłym przeciągany pod wpływem powtarzającej się siły zatrzasku.

Firma Nuote Metals dostarczyła nity półrurowe ze stali nierdzewnej 304 z łbem kratownicowym – trzpień 4 mm i długość lufy 6 mm. Wyjątkowo szeroka główka o średnicy 9 mm zakrywała duży otwór prześwitowy i zapobiegała przeciąganiu pod wpływem powtarzającej się siły zatrzasku wynoszącej 300 N. Po 50 000 cyklach testów żaden się nie poluzował. Klient uznał, że konstrukcja głowicy kratownicy wyeliminowała podkładkę dodatkową.

Materiały i wykończenia – co oferujemy

Od surowca do gotowego nitu – jak je wykonujemy

Nity półrurowe z łbem kratownicowym produkowane są metodą kucia na zimno. Szeroka główka kratownicy wymaga wieloetapowego formowania, aby zapewnić równomierny przepływ metalu bez marszczenia.

1. Zakup materiałów– Certyfikowany drut z zatwierdzonych hut. Do każdej cewki dołączony jest certyfikat testu młyna i numer wytopu.

2. Kontrola przychodzącego materiału– Sprawdzono średnicę, twardość i skład materiału. Spektrometr potwierdza ocenę. Materiał niezgodny ze specyfikacją jest odrzucany.

3. Konfiguracja oprzyrządowania– Sprawdzenie i ustawienie matryc z węglików spiekanych pod kątem profilu główki kratownicy i wnęki półrurowej.

4. Kontrola pierwszego artykułu– 10 nitów mierzonych na komparatorze optycznym. Zweryfikowano średnicę łba, wysokość łba, średnicę trzonu, długość lufy i głębokość wnęki.

5. Produkcja masowa– Kontrole w trakcie procesu: 5 nitów na 500 sztuk. Jakikolwiek dryf zatrzymuje prasę.

6. Kontrola w trakcie procesu– Co 2000 sztuk wbić 3 nity w próbkę materiału. Zacisk sprawdzony pod kątem symetrii i szczelności.

7. Powlekanie lub powlekanie– Stosuje się zgodnie ze specyfikacją.

8. Końcowa kontrola wychodząca– 100% sortowanie optyczne. Próbka AQL zweryfikowana ręcznie. Wydany raport wymiarowy, certyfikat materiałowy i certyfikat zgodności.

Nasze certyfikaty – dowód jakości

Nuote Metals utrzymuje pełną dokumentację dotyczącą identyfikowalności i jakości każdej partii nitów półrurowych z łbem kratownicowym:

• ISO 9001:2015 – Certyfikowany system zarządzania jakością
• Zgodność z dyrektywą RoHS — potwierdzona testami przeprowadzonymi przez firmę SGS
• Zgodność z REACH – aktualna deklaracja SVHC
• Raporty z testów SGS – dostępne na żądanie dla określonych partii
• Certyfikaty materiałowe – Certyfikaty testów walcowni identyfikujące oryginalną cewkę

Wszystkie certyfikaty i raporty z testów są dostępne do pobrania lub na żądanie. Wierzymy w pełną przejrzystość – to co twierdzimy, możemy udowodnić.

Praca z klientami na całym świecie

Dostarczamy nity półrurowe z łbem kratownicowym do producentów w Ameryce Północnej, Europie i Azji. Nasi klienci budują:

• Mechanizmy i okucia zamykające – Kłódki, zatrzaski, zawiasy
• Ogrodzenia i konstrukcje zewnętrzne – Ogrodzenia aluminiowe, panele ogrodowe
• Obudowy do elektroniki – Cienkie obudowy metalowe i plastikowe
• Wnętrza samochodowe – Panele wykończeniowe, zespoły miękkie
• Bagaż i walizki – Mocowania uchwytów, wsporniki narożne
• Urządzenia – zespoły paneli, punkty zawiasów

Współpracujemy zarówno z małymi zakładami montażowymi, jak i dużymi producentami OEM – od szybkiego prototypowania po serie produkcyjne na dużą skalę.

Trzy pytania, na które często odpowiadamy

P: „Czy mogę otrzymać próbki przed zamówieniem ilości produkcyjnych?”

Odp.: Tak – oferujemy próbki wszystkich naszych produktów. W przypadku istniejących standardowych specyfikacji próbki są dostarczane bezpłatnie – płacisz tylko koszt wysyłki. W przypadku niestandardowych rozmiarów lub niestandardowych narzędzi dostępność próbek i czas realizacji zależą od konkretnych wymagań. Skontaktuj się z naszym zespołem sprzedaży, przedstawiając rysunek lub specyfikację, a doradzi on w sprawie przykładowych kosztów i harmonogramu dostawy.

P: „Jakie materiały są dostępne na nity półrurowe z łbem kratownicowym?”

Odp.: Oferujemy cztery rodziny materiałów: stal niskowęglowa (ocynkowana, ekonomiczna do zastosowań w dużych ilościach), stal nierdzewna (304/316) (trwała odporność na korozję do zastosowań zewnętrznych i morskich), aluminium (lekkie, niemagnetyczne, idealne do ogrodzeń i elektroniki) oraz mosiądz (C2680) (dekoracyjny, przewodzący, niemagnetyczny dla widocznego sprzętu). Wszystkie cztery są dostępne z tym samym szerokim profilem główki kratownicy.

P: „Jak zapobiec przeciąganiu nitów półrurowych z łbem kratownicowym przez miękkie materiały?”

Odp.: Głowica kratownicy została specjalnie zaprojektowana, aby zapobiec przeciąganiu. Szeroka powierzchnia nośna (2,2–2,8 × średnica trzpienia) rozkłada siłę mocowania na większą powierzchnię niż w przypadku innych standardowych łbów. Aby uzyskać najlepsze rezultaty, upewnij się, że średnica łba jest dopasowana do grubości materiału – możemy zalecić optymalny rozmiar w zależności od zastosowania. W powyższym studium przypadku kłódki główka kratownicy wyeliminowała przeciąganie tam, gdzie zawiodły okrągłe główki.
