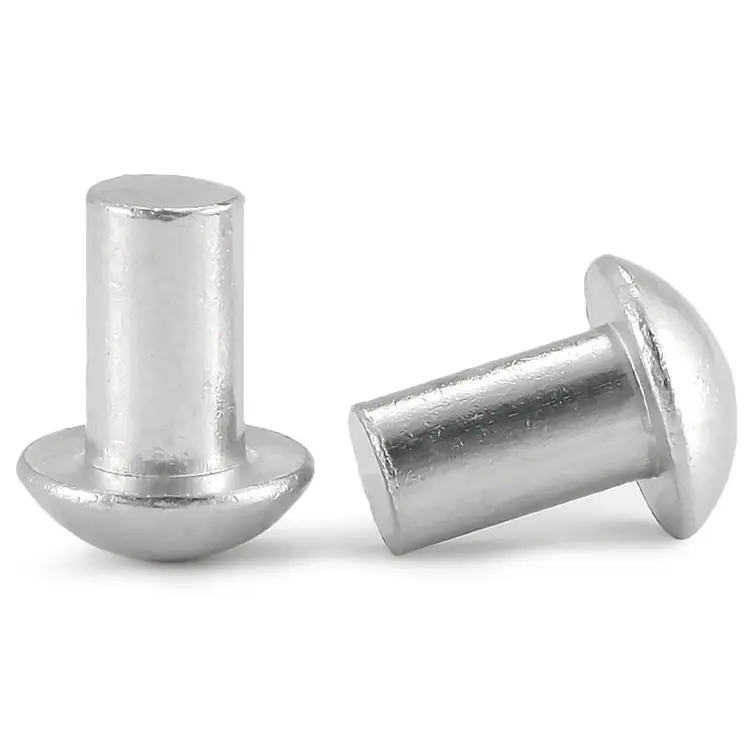

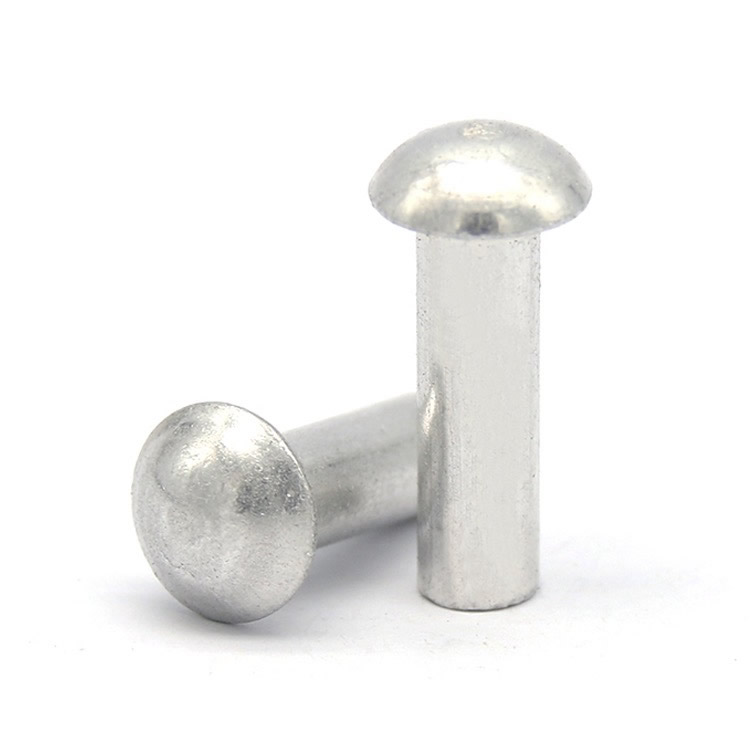

Solidne nity z łbem grzybkowym

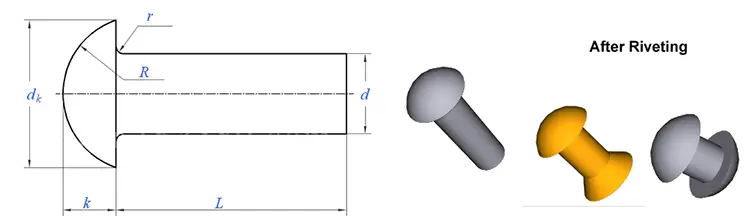

Solidne nity z łbem grzybkowymto łączniki z wyboru, gdy potrzebna jest maksymalna powierzchnia nośna przy niskim, dyskretnym profilu. Szeroka główka – 2,2–2,5 razy większa od średnicy trzpienia – rozkłada siłę mocowania na większą powierzchnię, zmniejszając naprężenia materiału. Duży promień na krawędzi zapobiega wbijaniu się głowicy w otaczającą powierzchnię i uszkodzeniu jej. To połączenie sprawia, że ​​nity z łbem grzybkowym są idealne do zastosowań, w których liczy się zarówno wygląd, jak i integralność strukturalna.

W przeciwieństwie do nitów z łbem okrągłym, które skupiają obciążenie na mniejszej powierzchni, lub nitów z łbem płaskim, które są osadzone niżej, ale oferują mniejszą powierzchnię nośną, nity z łbem grzybkowym zapewniają równowagę: szeroką, niską kopułkę, która rozkłada obciążenie bez nadmiernego unoszenia się.

Grzyb vs. Okrągły vs. Płaski – Gdzie pasuje główka grzybka

Kiedy wybrać główkę grzybową:W montażu wykorzystuje się tworzywa sztuczne, kompozyty, cienkie blachy lub miękkie materiały, w przypadku których obciążenie musi być rozłożone. Potrzebujesz niskiego profilu, ale nadal chcesz widocznego, wykończonego wyglądu.

Jedno prawdziwe zastosowanie – obudowa sprzętu przemysłowego

Producent przemysłowych obudów elektrycznych używał nitów z łbem okrągłym do mocowania wsporników montażowych do obudów z tworzyw sztucznych. Z biegiem czasu wąska powierzchnia nośna okrągłej główki spowodowała pęknięcia naprężeniowe w materiale obudowy. Klient wypróbował nity z łbem płaskim – rozkład obciążenia był lepszy, ale ostra krawędź szpeciła powierzchnię podczas wiązania.

Dostarczyliśmy nity pełne z łbem grzybkowym ze stali ocynkowanej – trzpień 4,0 mm, łeb 9,5 mm, długość całkowita 12,0 mm. Szeroka główka grzybkowa równomiernie rozłożyła siłę zacisku na plastikową obudowę. Gładka, zaokrąglona krawędź eliminuje oznakowania powierzchni. Niski profil dobrze przylegał do obudowy, nie wyglądając przy tym na nieporęczny. Klient przetestował 500 nitów w 200 obudowach. Po 10 000 cykli wibracji nie ma pęknięć naprężeniowych ani uszkodzeń powierzchni. Obecnie zamawiają nity z łbem grzybkowym pełnym w partiach po 150 000 sztuk rocznie.

Jak określić – materiały, wymiary i wykończenie

Produkujemy w pięciu materiałach:

Co zapewniasz:

Średnica trzpienia– 1,5 mm do 8,0 mm

Średnica główki– możemy polecić na podstawie wymagań dotyczących materiału i obciążenia

Długość całkowita– obliczamy na podstawie grubości stosu materiału

Tworzywo– wybierz jedną z pięciu opcji powyżej

Skończyć– cynkowe, pasywowane, lakierowane, niklowane, anodowane, antyczne itp.

Promień krawędzi– w przypadku zastosowań z tworzywa sztucznego/kompozytu podać „pełny promień”

Reguła długości dla nitów pełnych:Długość całkowita = grubość stosu materiału + (1,2–1,5 × średnica trzpienia).

Przykładowy czas realizacji:standardowo 5–10 dni; oprzyrządowanie niestandardowe: 15–20 dni.

Nasz proces produkcyjny – od surowca po gotowy nit

Produkujemy nity pełne z łbem grzybkowym w kontrolowanym, siedmioetapowym procesie pracy. Każda partia jest identyfikowalna od materiału przychodzącego do wysyłki końcowej.

1. Zakup surowców– Certyfikowany drut (stal węglowa, stal nierdzewna, mosiądz, miedź lub aluminium) kupowany jest w zatwierdzonych hutach. Do każdej cewki dołączony jest certyfikat testu młyna i numer wytopu.

2. Kontrola przychodzącego materiału– Każda cewka jest sprawdzana pod kątem średnicy (mikrometr laserowy, ±0,02 mm), twardości (tester Rockwella) i składu materiału (spektrometr). Cewki niezgodne ze specyfikacją są odrzucane przed dotarciem na halę produkcyjną.

3. Przygotowanie oprzyrządowania– Dla nowych wymiarów lub niestandardowych profili łbów projektujemy i obrabiamy matryce węglikowe. W przypadku rozmiarów standardowych sprawdzane i konfigurowane jest istniejące oprzyrządowanie. Geometria matrycy ma kluczowe znaczenie dla szerokiej, małej kopuły i gładkiego promienia krawędzi grzybka.

4. Kontrola pierwszego artykułu– Pomiarów pierwszych 10 nitów z każdego zestawu narzędzi dokonuje się na komparatorze optycznym. Przed rozpoczęciem produkcji średnica łba, wysokość łba, promień krawędzi, średnica trzpienia i długość całkowita muszą być zgodne z rysunkiem. Wydawany jest pełny raport FAI.

5. Produkcja masowa– Prasy pracują z prędkością zoptymalizowaną dla materiału i rodzaju głowicy. Kontrole w trakcie procesu odbywają się w określonych odstępach czasu (5 nitów na 500 sztuk). Wszelkie odchylenia wymiarowe powodują natychmiastowe zatrzymanie prasy i regulację oprzyrządowania.

6. Kontrola w trakcie procesu– Co 2000 sztuk osadzamy 3 nity w reprezentatywnej próbce materiału (tej samej grubości i typu co Twój montaż). Zacisk jest sprawdzany pod kątem symetrii, szczelności i oznakowania powierzchni. Sprawdzany jest promień krawędzi i płaskość spodu.

7. Końcowa kontrola wychodząca– 100% sortowanie optyczne dla kluczowych wymiarów. Próbka AQL (poziom II, 1.0) zweryfikowana ręcznie. Raport wymiarowy, certyfikat materiałowy i certyfikat zgodności wydawany przy każdej dostawie.

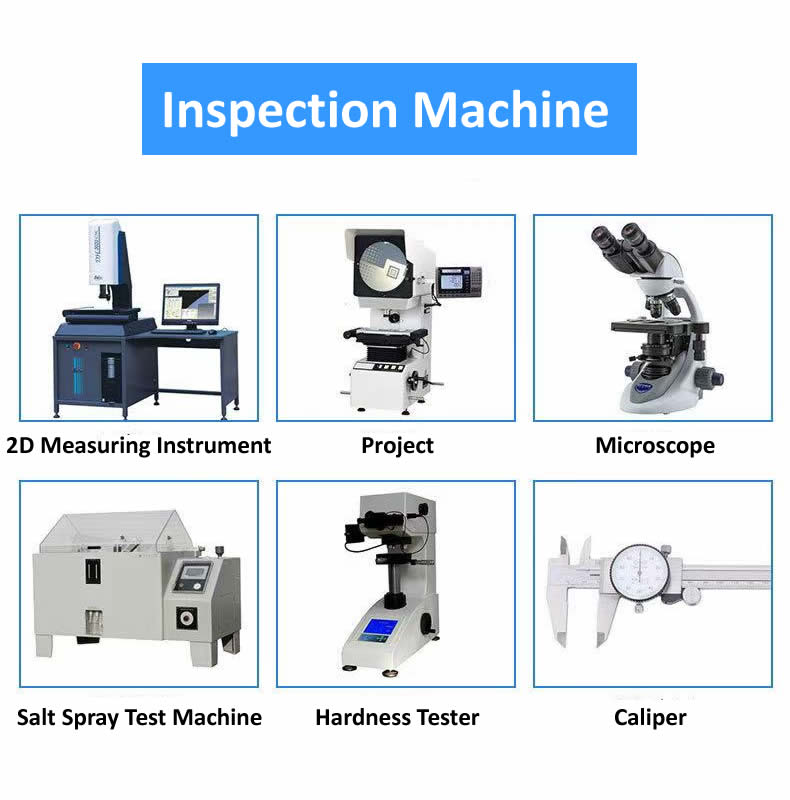

Jak sprawdzamy wymiary krytyczne – nasze wewnętrzne laboratorium

Cały sprzęt jest kalibrowany raz w roku. Dokumentację z kontroli przechowuje się przez pięć lat.

Co mówią nasi klienci – prawdziwe opinie

Pozwalamy naszym klientom mówić za nas. Powyższe zdjęcia przedstawiają rzeczywiste opinie producentów, którzy stosowali nasze nity pełne z łbem grzybkowym na swoich liniach produkcyjnych – od producentów obudów przemysłowych, przez dostawców motoryzacyjnych, po producentów ciężkiego sprzętu.

Dwa pytania, na które często odpowiadamy

P: „Jaka jest różnica między główką grzybkową a główką kratownicy – ​​obie wyglądają na szeroką i niską?”

Odp.: Różnica polega na profilu krawędzi. Główka grzybka ma duży promień na krawędzi – gładki, zaokrąglony, bez ostrych przejść. Główka kratownicy ma ostrzejszą krawędź – mniejszy promień, bardziej wyrazisty. Główka grzybkowa została specjalnie zaprojektowana do zastosowań, w których konieczne jest rozłożenie obciążenia bez zaznaczania otaczającego materiału – tworzyw sztucznych, kompozytów, cienkich blach i miękkich metali. Głowicę kratownicy zaprojektowano z myślą o maksymalnej powierzchni nośnej w zastosowaniach takich jak ponadwymiarowe otwory w twardszych materiałach.

P: „Jakie materiały są najczęściej używane do nitów pełnych z łbem grzybkowym w zastosowaniach przemysłowych?”

Odp.: Stal węglowa (ocynkowana) jest najczęstszym wyborem do ogólnych zastosowań przemysłowych – zapewnia wytrzymałość i trwałość potrzebną do obudów sprzętu, osłon maszyn i zespołów konstrukcyjnych. Stal nierdzewna jest wybierana do zastosowań na zewnątrz lub w środowiskach korozyjnych. Mosiądz jest przeznaczony do zastosowań przemysłowych elektrycznych lub dekoracyjnych. W przypadku powyższej obudowy przemysłowej właściwym wyborem była stal węglowa ocynkowana – zapewniła wymaganą wytrzymałość przy najniższych kosztach, z odpowiednią ochroną przed korozją do zastosowań wewnętrznych.
