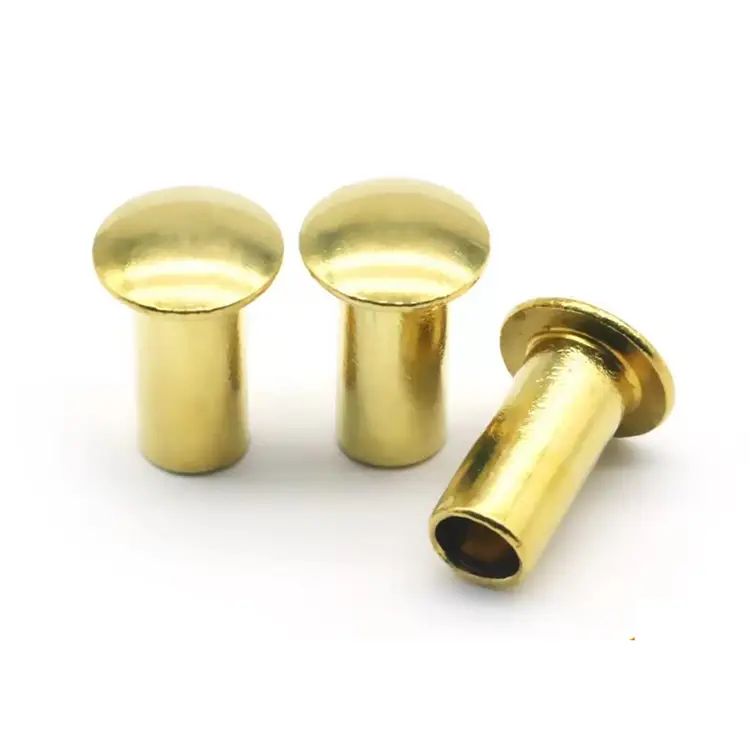

Nit półrurowy z łbem grzybkowym

Gdy łeb nitu styka się z miękkimi materiałami – skórą, tkaniną, gumą, plastikiem, a nawet skórą – ostra krawędź jest niedopuszczalna. Nit półrurowy z łbem grzybkowym rozwiązuje ten problem dzięki szerokiej, niskiej kopułce i obszernie zaokrąglonej krawędzi, która nie przecina, nie rozdziera się ani nie ściera. Półpusta wnęka zmniejsza siłę osadzania o 70% w porównaniu z nitami pełnymi, dzięki czemu jest delikatna zarówno dla materiału, jak i linii produkcyjnej.

Grzybowa głowa kontra inne głowy – gdzie wygrywa delikatna krawędź

Główka grzybka jest szersza i niższa niż główka okrągła, a jej krawędź jest mocno zaokrąglona – nie ma ostrego przejścia od główki do materiału. Dzięki temu jest to najbezpieczniejszy wybór w przypadku miękkich materiałów.

Wybierz główkę grzyba, gdy:Nit styka się z miękkimi materiałami. Nit będzie znajdował się w pobliżu skóry lub ubrania. Potrzebujesz szerokiej powierzchni nośnej z gładką krawędzią. Chcesz, aby głowa wyglądała subtelnie, ale wykończona.

Półrurowe kontra pełne – gdzie wygrywa pusta konstrukcja

Konstrukcja półrurowa ma płytką wnękę na ogonie (45–55% długości lufy). Podczas montażu tylko cienka ścianka tego pustego profilu toczy się na zewnątrz, tworząc klincz – wymaga to jedynie 25–30% siły pełnego nitu.

Jedno prawdziwe zastosowanie – obudowa sprzętu przemysłowego

Producent przemysłowych obudów elektrycznych używał nitów z łbem okrągłym do mocowania wsporników montażowych do obudów z tworzyw sztucznych. Z biegiem czasu wąska powierzchnia nośna okrągłej główki spowodowała pęknięcia naprężeniowe w materiale obudowy. Klient wypróbował nity z łbem płaskim – rozkład obciążenia był lepszy, ale ostra krawędź szpeciła powierzchnię podczas wiązania.

Dostarczyliśmy nity półrurowe z łbem grzybkowym ze stali ocynkowanej – trzpień 4,0 mm, średnica łba 9,5 mm, długość lufy 8,0 mm. Szeroka główka grzybkowa równomiernie rozłożyła siłę zacisku na plastikową obudowę. Gładka, zaokrąglona krawędź eliminuje oznakowania powierzchni. Niski profil dobrze przylegał do obudowy, nie wyglądając przy tym na nieporęczny. Klient przetestował 500 nitów w 200 obudowach. Po 10 000 cykli wibracji nie ma pęknięć naprężeniowych ani uszkodzeń powierzchni. Obecnie zamawiają nasze nity grzybkowe w partiach po 150 000 sztuk rocznie.

Materiały i wykończenia – co oferujemy

Nuote Metals produkuje nity półrurowe z łbem grzybkowym z wielu rodzin materiałów:

Standardowe wykończenia:Ocynkowane, niklowane, pasywowane, lakierowane, postarzane, gładkie.

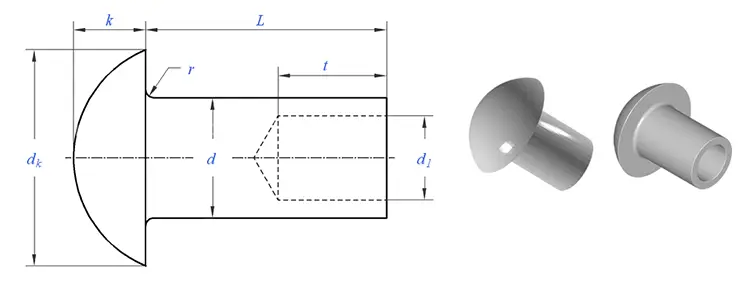

Różnica w kształcie grzybka – dlaczego promień krawędzi ma znaczenie

Główkę grzyba łatwo rozpoznać – szeroką, niską i gładką. Ale ten prosty kształt wymaga precyzyjnego oprzyrządowania. Najważniejszym wymiarem jest promień krawędzi, który zapobiega wcinaniu się nitu w miękkie materiały. Szlifujemy promień w matrycy czołowej i sprawdzamy go przy każdym pierwszym przedmiocie. Spód musi być płaski, aby ładunek był równomiernie rozłożony. Sprawdzamy to przy każdej partii.

Proces produkcyjny – zobacz, jak wykonujemy nity

Nasz proces spęczania na zimno przekształca drut w gotowe nity półrurowe z łbem grzybkowym w ciągłej sekwencji.

Przygotowanie materiału:Certyfikowany drut jest ciągniony na dokładną średnicę trzpienia (± 0,02 mm). Spektrometr sprawdza klasę materiału. Materiał niezgodny ze specyfikacją jest odrzucany przed rozpoczęciem produkcji.

Zimny ​​​​nagłówek:Drut jest doprowadzany do wielostanowiskowego zimnego kolektora. W jednej sekwencji półwyrób jest kwadratowy, formowany jest łeb z dużym promieniem krawędzi, a półpuste wgłębienie jest wytłaczane na głębokość 45–55%. Polerowane matryce z węglika zapobiegają powstawaniu śladów na powierzchni.

Przycinanie i bębnowanie:Wypływka jest usuwana, a mikrozadziory eliminowane.

Powlekanie lub powlekanie:Stosowany zgodnie ze specyfikacją – cynk, nikiel, pasywacja, lakier lub wykończenie antyczne.

Kontrola końcowa:100% sortowanie optyczne sprawdza średnicę łba, wysokość łba, promień krawędzi, średnicę trzonu, długość lufy i głębokość wnęki. Próbka AQL zweryfikowana ręcznie.

Przykładowy czas realizacji:standardowo 5–7 dni; oprzyrządowanie niestandardowe: 15–20 dni.

Dobry nit a zły nit – na co zwrócić uwagę

Nie wszystkie nity półrurowe z łbem grzybkowym są sobie równe. Oto, co odróżnia nit wysokiej jakości od kiepskiego:

Słaby nit może na pierwszy rzut oka wyglądać akceptowalnie, ale ostra krawędź uszkodzi miękkie materiały, nierówny łeb nie będzie prawidłowo osadzony, a niespójne wgłębienie doprowadzi do słabych klinów lub pęknięć nitów podczas osadzania. Różnica jest widoczna na linii produkcyjnej – i na polu.

Co mówią nasi klienci – prawdziwe opinie

Pozwalamy naszym klientom mówić za nas. Powyższe zdjęcia przedstawiają rzeczywiste opinie producentów, którzy stosowali nasze nity półrurowe z łbem grzybkowym na swoich liniach produkcyjnych – od konstruktorów urządzeń przemysłowych, przez dostawców motoryzacyjnych, po producentów ciężkich maszyn.

Wracają do nas z tych samych powodów:

• Gładka krawędź– Duży promień zapobiega przecięciu i rozdarciu
• Delikatne ustawienie– Częściowo pusta konstrukcja zapobiega uszkodzeniom materiału
• Stała jakość– Każda partia spełnia wymagania dotyczące wymiarów i wydajności
• Niezawodna dostawa– Próbki wysyłamy w ciągu 5–7 dni, produkcja zgodnie z harmonogramem

Trzy pytania, na które często odpowiadamy

P: „Czy mogę otrzymać próbki przed zamówieniem ilości produkcyjnych?”

Odp.: Tak – oferujemy próbki wszystkich naszych produktów. W przypadku istniejących standardowych specyfikacji próbki są dostarczane bezpłatnie – płacisz tylko koszt wysyłki. W przypadku niestandardowych rozmiarów lub niestandardowych narzędzi dostępność próbek i czas realizacji zależą od konkretnych wymagań. Skontaktuj się z naszym zespołem sprzedaży, przedstawiając rysunek lub specyfikację, a doradzi on w sprawie przykładowych kosztów i harmonogramu dostawy.

P: „Jaka jest różnica między główką grzybkową a główką kratownicową – obie wyglądają na szerokie?”

Odp.: Różnica polega na profilu krawędzi. Główka grzybka ma duży, duży promień na krawędzi – gładki, zaokrąglony, bez ostrych przejść. Główka kratownicy ma ostrzejszą krawędź – mniejszy promień, bardziej wyrazisty. Łeb grzybkowy został specjalnie zaprojektowany do zastosowań, w których nit styka się z miękkimi materiałami, takimi jak skóra, tkanina lub plastik. Głowicę kratownicy zaprojektowano z myślą o maksymalnej powierzchni nośnej w zastosowaniach takich jak duże otwory lub twarde tworzywa sztuczne. Jeśli przesuniesz palcem po krawędzi, główka grzyba będzie gładka i wykończona; główka kratownicy będzie bardziej wyrazista.

P: „Jaki jest maksymalny promień krawędzi, jaki można osiągnąć w przypadku nitu półrurowego z łbem grzybkowym?”

Odp.: Maksymalny promień krawędzi zależy od średnicy łba i rozmiaru trzpienia. W przypadku typowego trzpienia 4 mm z łbem grzybkowym 9,5 mm możemy osiągnąć promień 0,8–1,2 mm – wystarczająco gładki, aby zapobiec przecięciu lub ścieraniu większości miękkich materiałów. W przypadku niestandardowych zastosowań wymagających większego promienia możemy zmodyfikować geometrię matrycy chodnikowej. Czynnikiem ograniczającym jest średnica łba – promień nie może przekraczać wysokości łba bez naruszenia kształtu kopuły. Prześlij nam rodzaj materiału i szczegóły zastosowania – zaproponujemy optymalny promień dla Twoich potrzeb.
