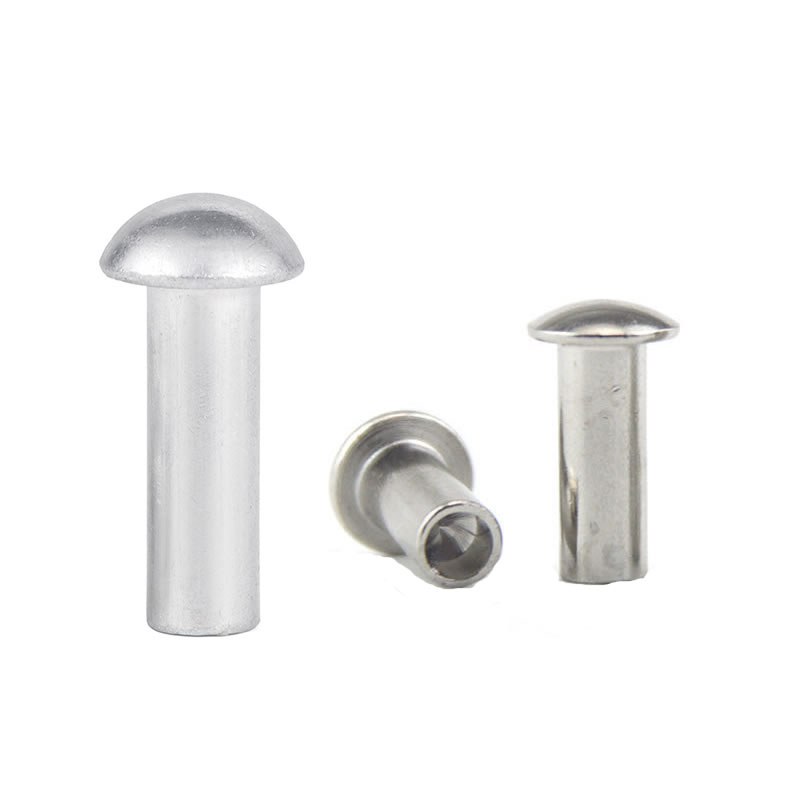

Nity półpuste z łbem grzybkowym

Kiedy nit musi zaciskać miękkie materiały bez przeciągania, rodzaj łba ma większe znaczenie niż trzonek. Okrągła główka skupia siłę. Płaska głowa może się wkopać. AleNit półdrążony z łbem grzybkowym– z szeroką, delikatnie zaokrągloną górą – rozkłada ładunek jak wbudowana podkładka, zachowując jednocześnie niski, wykończony wygląd.

Metale Nuoteprodukuje nity półpuste z łbem grzybkowym ze stali niskowęglowej, stali nierdzewnej i mosiądzu metodą kucia na zimno z dużą szybkością. Półpusta wnęka zmniejsza siłę osadzania o około 70% w porównaniu z nitami pełnymi, co czyni je idealnymi do zautomatyzowanego montażu i delikatnych materiałów.

Poniżej podajemy najpierw specyfikację techniczną, a następnie pokazujemy dwa rzeczywiste zastosowania, w których nasze nity rozwiązały konkretne problemy montażowe.

Parametry techniczne – co wyróżnia tę głowicę

Geometria głowy

Główka grzyba jest szersza i niższa niż główka okrągła, ale nie tak szeroka jak główka kratownicy. Umieszczony jest pośrodku – idealnie nadaje się do zespołów z tworzywa sztucznego, cienkiego metalu i kompozytów, gdzie problemem jest przeciągnięcie, ale główka kratownicy wyglądałaby na zbyt nieporęczną.

Opcje materiału i wykończenia

 Wymiary standardowe (stal, trzpień 3–8 mm)

Tolerancje: średnica trzpienia ±0,05 mm, średnica łba ±0,15 mm, wysokość łba ±0,10 mm, długość ±0,15 mm. Dostępne niestandardowe długości i średnice łba.

Właściwości mechaniczne (stalowa główka grzybkowa 5 mm, osadzona w 2 mm ABS)

Różne typy łbów nitów firmy Metale Nuote

Metale Nuote produkuje nity z różnymi typami łbów, takie jak nity z łbem płaskim, nity z łbem okrągłym, nity z łbem stożkowym, nity z łbem kratownicowym, nity z łbem grzybkowym itp.

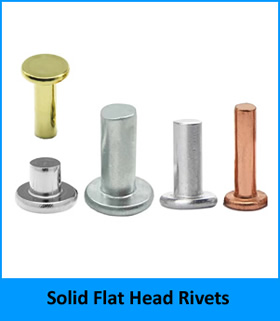

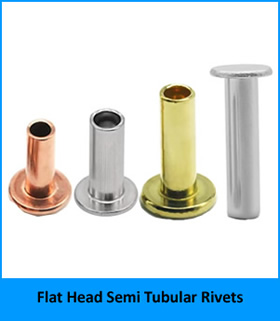

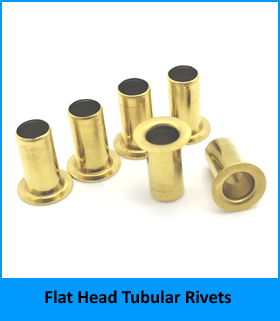

1. Nity z łbem płaskim, w tym nity pełne z łbem płaskim, nity półrurowe z łbem płaskim, nity rurowe z łbem płaskim.

Chcesz dowiedzieć się więcej o naszych nitach z łbem płaskim? po prostu kliknij

2. Nity z łbem okrągłym, w tym nity pełne z łbem okrągłym i nity półrurowe z łbem okrągłym.

Trzask  aby dowiedzieć się więcej o naszych nitach z łbem okrągłym.

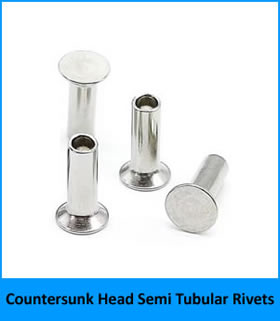

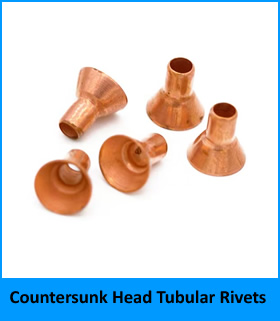

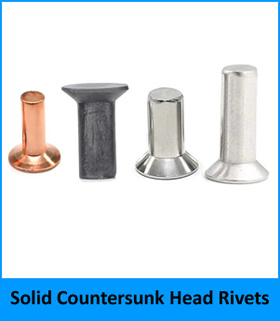

3. Nity z łbem stożkowym, w tym nity z łbem stożkowym pełnym, nity półrurowe z łbem wpuszczanym, nity rurowe z łbem stożkowym.

Jeśli chcesz uzyskać więcej informacji na temat nitów z łbem stożkowym, kliknij

4. Nity z łbem kratownicowym, w tym nity pełne z łbem kratownicowym i nity półrurowe z łbem kratownicowym.

Potrzebujesz więcej informacji na temat nitów z łbem kratownicowym? Po prostu kliknij

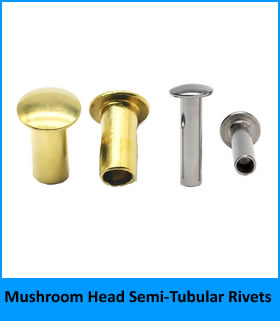

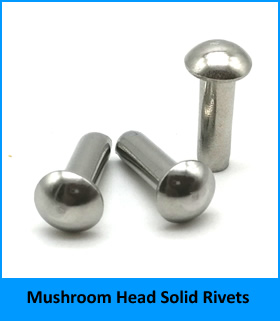

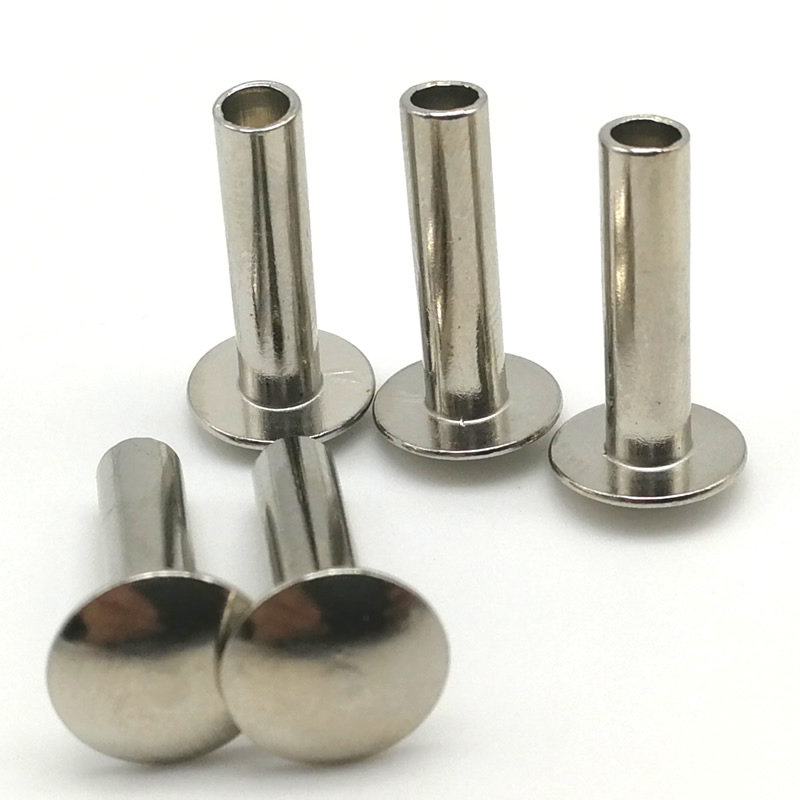

5. Nity grzybkowe, w tym nity pełne z łbem grzybkowym i nity półrurkowe z łbem grzybkowym.

Trzask  aby uzyskać więcej informacji na temat naszych nitów grzybkowych.

Dwa prawdziwe zastosowania – od kółek po krzesła

1. Kółko obrotowe – mocowanie na trzpieniu (stal, ocynkowana)

Producent kółek do krzeseł biurowych potrzebował przymocować wspornik koła do wspornika. W oryginalnej konstrukcji zastosowano solidny nit, ale duża siła osadzania zdeformowała obudowę obrotową. Próbowali użyć nitu półpustego z okrągłym łbem, ale z czasem łeb przebił się przez cienki metalowy wspornik.

Poleciliśmy AStalowy nit półpusty z łbem grzybkowym– Trzpień 6mm, średnica łba 15mm, ocynkowany. Szeroki grzybek rozłożył obciążenie na powierzchni wspornika, zapobiegając przeciągnięciu. Półpusta wnęka zmniejszyła siłę osadzania o 70%, eliminując deformację. Ocynkowanie pasowało do istniejącego wykończenia. Po 100 000 cykli obciążenia dynamicznego żaden nit nie poluzował się ani nie uległ uszkodzeniu. Klient przerobił wszystkie modele zestawów kołowych na nasz nit grzybkowy.

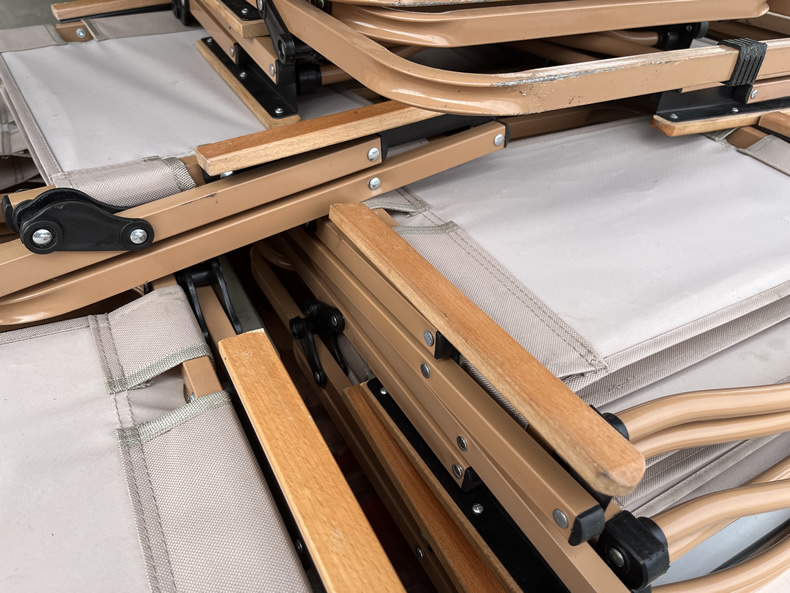

2. Krzesło składane – zawias siedziska (stal ocynkowana)

Producent krzeseł składanych napotkał inny problem: nit z łbem okrągłym w miejscu zawiasów zaczepiał materiałowe pokrowce na siedzenia. Głowa o wysokości 2,8mm (dla trzonka 5mm) zaczepiła się o taśmę podczas składania. Klienci narzekali. Producentowi zależało także na szerszej główce, aby zapobiec przechylaniu się nitu w powiększonym otworze.

Metale Nuote dostarczyło m.inStalowy nit półpusty z łbem grzybkowym– Trzpień 5mm, średnica łba 11mm, ocynkowany. Wysokość główki wynosiła zaledwie 1,6 mm – wystarczająco nisko, aby prześwitywać materiał. Głowica 11 mm wypełniła niechlujny otwór bez konieczności stosowania podkładki. Cynkowanie przeszło 72 godziny mgły solnej do użytku wewnątrz i na zewnątrz. Po dwóch seriach produkcyjnych obejmujących łącznie 150 000 krzeseł klient nie zgłosił żadnych reklamacji związanych z zaczepami i awariami zawiasów.

Jak produkujemy nity półpuste z łbem grzybkowym – łbane na zimno

Główkę grzybkową trudniej jest uformować niż główkę okrągłą, ponieważ szeroka, niska kopuła wymaga precyzyjnego przepływu metalu. Nasz proces:

1. Ciągnienie drutu – Drut wejściowy (stal 1008, stal nierdzewna 304 lub mosiądz C260) jest ciągniony do dokładnej średnicy trzpienia.

2. Odcięcie – Drut jest przycinany do długości pustej.

3. Pierwsze uderzenie (kwadrat) – Półfabrykat jest wyśrodkowany i podniesiony do kwadratu.

4. Drugie uderzenie (wstępne nabijanie) – matryca węglikowa zgrubnie formuje kopułę grzyba.

5. Trzecie uderzenie (końcowy nagłówek) – Kopuła jest ubijana do ostatecznego kształtu i płaskości.

6. Przebicie – stempel z węglika tworzy półpustą wnękę.

7. Przycinanie (opcjonalnie) – Usuwa odblask z krawędzi głowy.

8. Bęben – gratowanie i polerowanie.

9. Galwanizacja – cynkowanie wykonywane we własnym zakresie lub przez certyfikowanego partnera.

Stosujemy matryce węglikowe polerowane do Ra 0,1µm. Kopuła ma gładki, spójny promień – bez płaskich punktów i śladów narzędzi.

Aby uzyskać szczegółowe informacje, sprawdź poniższy film:

Zapewnienie jakości – co dostarczamy

Każda partia nitów półpustych z łbem grzybkowym firmy Nuote Metals zawiera:

• Świadectwo badania młyna (chemia materiału, rozciąganie, twardość)
• Protokół kontroli wymiarowej (10 sztuk: średnica łba, wysokość łba, trzonek, długość, głębokość wnęki)
• Protokół grubości powłoki (cynkowanie)
• Certyfikat zgodności (podpisany, identyfikowalny dla partii)

Posiadamy certyfikat ISO 9001:2015. Zgodność z dyrektywami RoHS i REACH jest standardem.

Przejrzyste zasady

• Próbki– 20 sztuk gratis (przesyłkę pokrywa klient)
• MOQ– 2000 sztuk (stal, rozmiary standardowe)
• Czas realizacji(stan magazynowy) – 5–7 dni roboczych
• Czas realizacji(beczka na zamówienie) – 12–15 dni roboczych
• Opłaty za narzędzia– Brak dla standardowych narzędzi z główką grzybkową (rozmiary 3–8 mm)

Trzy pytania, na które często odpowiadamy

P1: W obudowie kółka zastosowano trzpień 6 mm z główką grzybkową 15 mm. Czyli stosunek 2,5:1. Jaka jest maksymalna średnica łba, którą można wykonać dla danego trzonka?

Odp.: W przypadku kucia na zimno maksymalna praktyczna średnica łba wynosi około 2,8 średnicy trzpienia. Poza tym metal nie może całkowicie wpłynąć do wnęki matrycy, nie powodując fałd lub pustych przestrzeni. W przypadku trzonka o średnicy 6 mm największa główka grzybka, jaką możemy niezawodnie wyprodukować, wynosi 17 mm. Dla chwytu 5 mm limitem jest 14 mm. Jeśli potrzebujesz szerszej główki, zalecamy przejście na głowicę kratową lub dodanie osobnej podkładki. W przypadku kółka 15 mm mieściło się w naszych możliwościach i działało idealnie.

P2: Czy nity półpuste z łbem grzybkowym można stosować w tworzywach sztucznych bez pękania piasty?

O: Tak – to jedna z głównych zalet główki grzybowej. Szeroka, niska kopułka rozkłada siłę osadzania na większym obszarze niż okrągła głowica. W przypadku tworzyw sztucznych zalecamy długość lufy dokładnie o 1,0–1,5 mm dłuższą niż grubość materiału. Aby zastosować stałą siłę, użyj także prasy (nie młotka). W przypadku etui na krzesło składane zawias był metalowy, ale z dobrym skutkiem zastosowaliśmy nity grzybkowe z ABS i poliwęglanu. Wyślij nam próbkę plastiku, a my ją przetestujemy.

P3: Twoja standardowa główka grzybkowa ma duży promień krawędzi. Czy to konieczne?

O: Tak. Promień nie jest kosmetyczny – zapobiega wcinaniu się główki w miękkie materiały. Ostra krawędź pod łbem działa jak nóż, gdy materiał się zgina. Nasza główka grzybkowa ma ciągły promień 0,3–0,5 mm od trzonu do zewnętrznej krawędzi. Eliminuje to czynniki stresogenne. W przypadku kółka ten promień zapobiegał pękaniu wspornika wokół otworu na nit. W przypadku krzesła chronił on tkaninę przed strzępieniem. Jeśli potrzebujesz ostrzejszej krawędzi (np. ze względów dekoracyjnych), możemy zmodyfikować oprzyrządowanie, ale poinformujemy Cię o kompromisie.

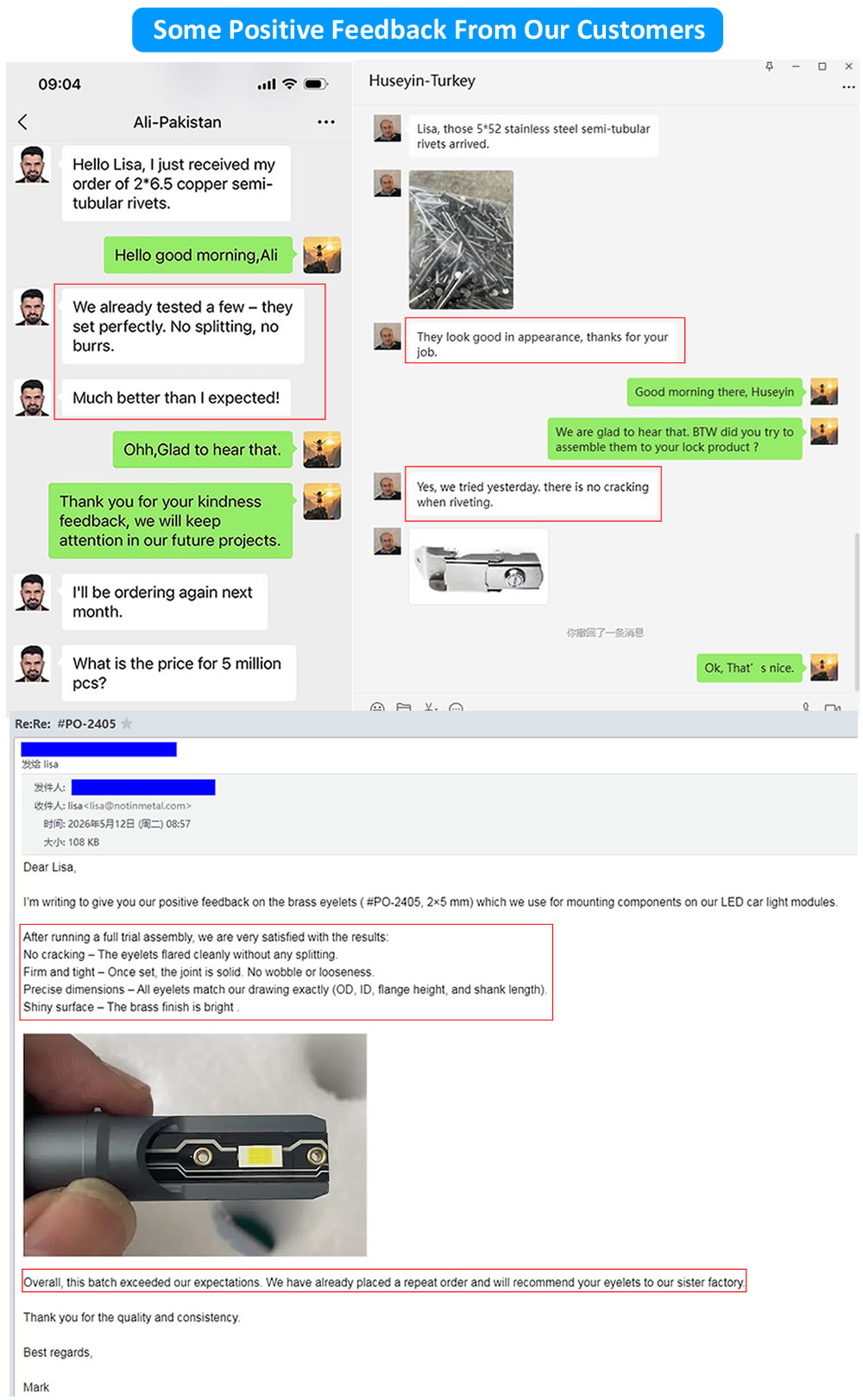

Jak powiedzieli klienci, z którymi współpracowaliśmy?

Potwierdź dopasowanie do swojego rzeczywistego zespołu

Każdy materiał zachowuje się inaczej. Zamiast zgadywać, sugerujemy prosty test. Podaj nam średnicę chwytu, długość lufy i materiał. Wyprodukujemy małą partię i wyślemy ją do Ciebie. Ustaw je w swoim rzeczywistym komponencie. Zmierz klincz. Sprawdź profil głowy. Dopiero wtedy zdecyduj się na produkcję.

KontaktMetale Nuote– wyślij swój rysunek lub samą specyfikację.
