Nity półrurowe z łbem płaskim

Gdy połączenie wymaga idealnie gładkiej powierzchni bez wystających łbów nitów, najlepszym wyborem stają się nity półrurowe z łbem płaskim. Komponenty te łączą w sobie niskoprofilową estetykę łba stożkowego z wydajnością montażu wynikającą z konstrukcji z wydrążonym końcem.

Metale Nuoteprodukuje precyzyjne elementy złączne od ponad dwóch dekad. Nasze nity półrurowe z łbem płaskim służą branżom, w których liczy się gładkość powierzchni — od paneli wewnętrznych samolotów po obudowy elektroniki użytkowej i metalową konstrukcję architektoniczną.

Czym są nity półrurowe z łbem płaskim?

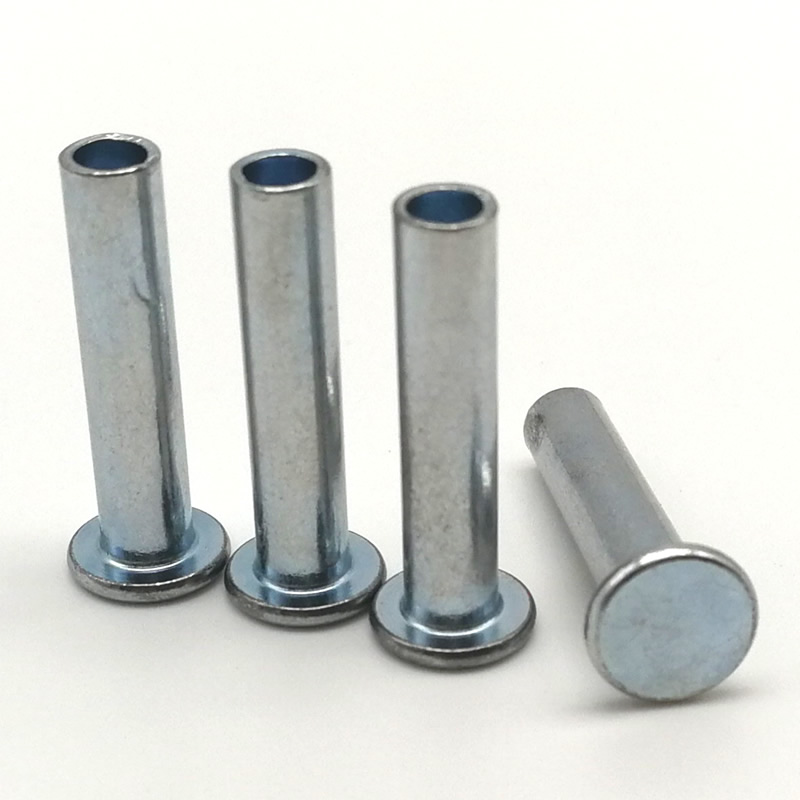

Nity półrurowe z łbem płaskim mają płytkie, puste wgłębienie na końcu (zwykle 30–50% długości trzpienia) i płaski, niskoprofilowy łeb po przeciwnej stronie. Określenie „półrurowy” wskazuje, że głębokość wydrążenia wynosi w przybliżeniu połowę całkowitej długości trzonu.

Cechą charakterystycznąNity półrurowe z łbem płaskimjest geometria głowy. W przeciwieństwie do owalnych lub okrągłych główek, które wystają dumnie z powierzchni, płaska łeb znajduje się równo z powierzchnią materiału lub nieco poniżej niej, jeśli jest prawidłowo zainstalowana.

Ten projekt zapewnia trzy wyraźne zalety:

Gładkie powierzchnie zewnętrzne bez punktów zaczepienia

Niższa siła osadzania w porównaniu do nitów pełnych (zwykle 25–30% siły nitu pełnego)

Kontrolowane odkształcenie materiału podczas zaciskania

Różne typy łbów nitów firmy Metale Nuote

Metale Nuoteprodukuje nity z różnymi typami łbów, takie jak nity z łbem płaskim, nity z łbem okrągłym, nity z łbem stożkowym, nity z łbem kratownicowym, nity z łbem grzybkowym itp.

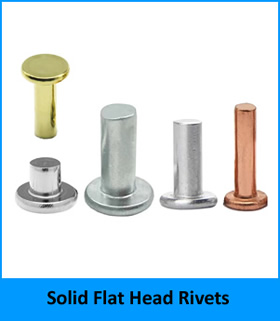

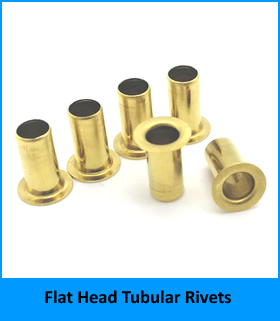

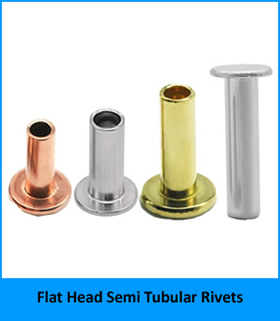

1. Nity z łbem płaskim, w tym nity pełne z łbem płaskim, nity półrurowe z łbem płaskim, nity rurowe z łbem płaskim.

Chcesz dowiedzieć się więcej o naszych nitach z łbem płaskim? po prostu kliknij

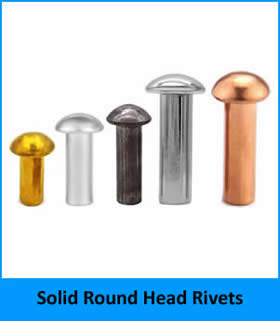

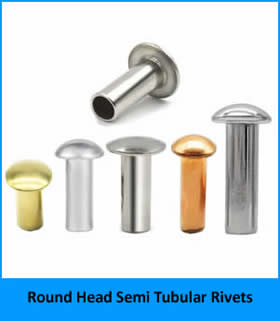

2. Nity z łbem okrągłym, w tym nity pełne z łbem okrągłym i nity półrurowe z łbem okrągłym.

Trzask  aby dowiedzieć się więcej o naszych nitach z łbem okrągłym.

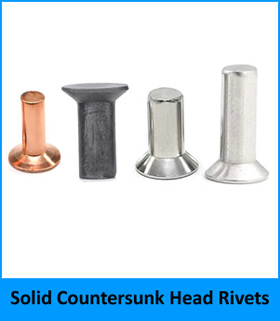

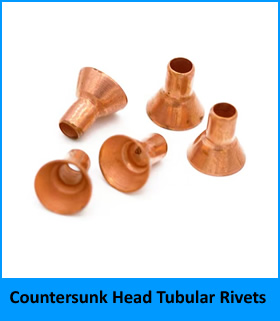

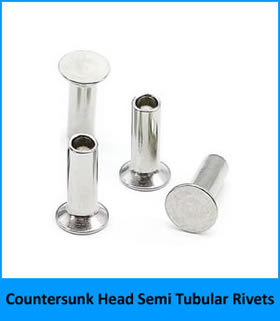

3. Nity z łbem stożkowym, w tym nity z łbem stożkowym pełnym, nity półrurowe z łbem wpuszczanym, nity rurowe z łbem stożkowym.

Jeśli chcesz uzyskać więcej informacji na temat nitów z łbem stożkowym, kliknij

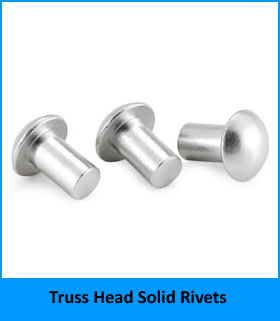

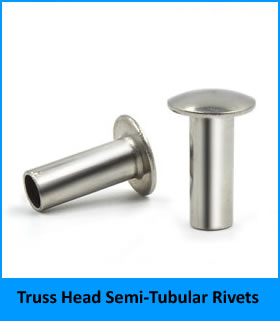

4. Nity z łbem kratownicowym, w tym nity pełne z łbem kratownicowym i nity półrurowe z łbem kratownicowym.

Potrzebujesz więcej informacji na temat nitów z łbem kratownicowym? Po prostu kliknij

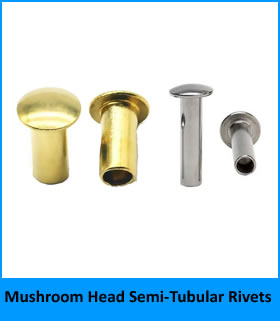

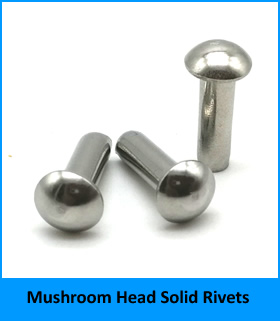

5. Nity grzybkowe, w tym nity pełne z łbem grzybkowym i nity półrurkowe z łbem grzybkowym.

Trzask  aby uzyskać więcej informacji na temat naszych nitów grzybkowych.

Dlaczego warto wybrać nity półrurowe z łbem płaskim zamiast innych typów elementów złącznych?

Przed zapoznaniem się ze specyfikacjami technicznymi zastanów się, gdzie Nuote Metals zaleca nity półrurowe z płaskim łbem zamiast rozwiązań alternatywnych:

Widoczne powierzchnie produktów, gdzie liczy się wygląd (towary konsumpcyjne, meble, wnętrza motoryzacyjne)

Zastosowania aerodynamiczne lub hydrodynamiczne, w których wystające głowice powodują opór

Przesuwne lub toczne powierzchnie stykowe, w przypadku których podniesione głowy zakłócałyby ruch

Cienkie materiały, które nie wytrzymują dużych sił osadzania nitów litych

Środowiska produkcji masowej wymagające szybkiej i spójnej instalacji

Porównanie z innymi rodzajami łbów nitów

Szczegółowe parametry produktu nitów półrurowych Nuote Metals z łbem płaskim

Wszystkie nity półrurowe z łbem płaskim firmy Nuote Metals są produkowane ze stali niskowęglowej lub aluminium, w zależności od wymagań zastosowania. Płaska główka została zaprojektowana zgodnie z wymiarami łba stożkowego ISO 7823, co zapewnia kompatybilność ze standardowymi narzędziami do pogłębiania.

Specyfikacje materiałów

Wymiary standardowe

Metale Nuoteprodukuje nity półrurowe z łbem płaskim w następującym standardowym zakresie rozmiarów. Wymiary niestandardowe dostępne są na życzenie.

Tolerancje: średnica trzpienia ±0,05 mm, średnica łba ±0,1 mm, długość całkowita ±0,15 mm. Głębokość wydrążenia wynosi około 50% długości lufy w przypadku standardowych nitów półrurowych.

Dane dotyczące wydajności mechanicznej (stal, średnica 3 mm)

Zastosowania nitów półrurowych z łbem płaskim

Metale Nuotedostarcza nity półrurowe z łbem płaskim dla branż wymagających gładkiego wykończenia powierzchni. Poniżej znajdują się najczęstsze przypadki użycia:

Kosmonautyka i lotnictwo

Mocowanie panelu wnętrza kabiny

Podwieszane zespoły pojemników do przechowywania

Montaż wyposażenia kuchni

Nakładki na prowadnice siedzeń i panele wykończeniowe

Płaskie wykończenie zapobiega zaczepianiu się o odzież pasażera i zmniejsza opór w obszarach wrażliwych na przepływ powietrza.

Elektronika użytkowa

Montaż obudowy laptopa i tabletu

Mocowanie obudowy zasilacza

Montaż maskownicy głośnika

Zamknięcia komory baterii

Nity z łbem płaskim umożliwiają projektowanie urządzeń o cienkich profilach bez odsłoniętych elementów złącznych.

Wnętrza samochodowe

Mocowanie poszycia panelu drzwi

Montaż elementów deski rozdzielczej

Osłony mocowania pasów bezpieczeństwa

Mocowanie wspornika podsufitki

Gładka powierzchnia poprawia estetykę wnętrza i zapobiega uszkodzeniom tapicerki.

Metaloplastyka architektoniczna

Montaż poręczy i balustrady

Ozdobne zapięcie na metalowy panel

Wykończenie wnętrza windy

Budowa stoiska wystawienniczego

Nity z łbem płaskim tworzą czyste, profesjonalnie widoczne połączenia.

Produkcja mebli

Metalowe ramy krzeseł i stołów (spód, gdzie widoczna jest głowa)

Fronty szuflad szafek na dokumenty

Płyty montażowe mechanizmu blokującego

Ozdobne zapięcie na metalową wstawkę

Zapewnienie Jakości – EEAT w praktyce

Metale Nuotewykazuje się doświadczeniem, wiedzą specjalistyczną, wiarygodnością i zaufaniem poprzez udokumentowane procesy produkcyjne i weryfikowalne dane dotyczące jakości.

Doświadczenie w precyzyjnym spęczaniu na zimno

Nasz zakład produkcyjny produkuje nity półrurowe z łbem płaskim od ponad 20 lat. Dysponujemy wysokoobrotowymi maszynami do kucia na zimno z monitoringiem wymiarów w trakcie procesu. Każdy nit powstaje w jednym, ciągłym procesie, zapewniającym stałą geometrię łba i koncentryczne głębokości wydrążenia.

Znajomość geometrii łba stożkowego

Nity z łbem płaskim wymagają precyzyjnej kontroli kąta łba. Nuote Metals używa optycznych projektorów profilowych do weryfikacji kąta główki (90° lub 100° zgodnie ze specyfikacją klienta) i koncentryczności łba-trzpienia. Nasza tolerancja dla kąta główki wynosi ±1°, co przekracza ogólne standardy branżowe.

Autorytatywność poprzez zgodność

Nasze nity półrurowe z łbem płaskim są produkowane w celu:

ANSI/ASME B18.1.2 (małe nity pełne – obowiązują wymiary łba stożkowego)

ISO 14581 (Nity z łbem stożkowym płaskim)

Systemy zarządzania jakością ISO 9001:2015

Zgodność z dyrektywą RoHS dla zastosowań elektronicznych

Zaufaj dzięki dokumentacji

Metale Nuotedołącza Certyfikat analizy (CoA) do każdej przesyłki nitów półrurowych z łbem płaskim, w tym:

Certyfikat surowca (raport z badań młyna)

Dziennik kontroli wymiarowej (średnica łba, średnica trzpienia, długość całkowita, głębokość wgłębienia)

Wyniki badań twardości (skala Rockwella)

Protokół kontroli wykończenia powierzchni

Weryfikacja kąta łba stożkowego

Instrukcja montażu nitów półrurowych z łbem płaskim

Prawidłowy montaż nitów półrurowych z łbem płaskim wymaga zwrócenia uwagi na przygotowanie pogłębienia. Wykonaj poniższe kroki od Nuote Metals:

Przygotowanie przed instalacją

Pogłębić górny otwór za pomocą wiertła lub pogłębiacza dopasowanego do kąta łba nitu (90° lub 100°)

Głębokość pogłębienia, tak aby łeb nitu znajdował się 0,05–0,10 mm poniżej powierzchni materiału

Wywiercić otwór przelotowy na średnicę = średnica trzpienia + 0,25 mm (0,010″)

Usuń zadziory z obu stron otworu, aby zapewnić płynne wprowadzenie nitu

Metody instalacji

Metoda 1 – Ręczna nitownica z płaską matrycą

Włóż nit przez przygotowane otwory (łeb wchodzi w stronę wpuszczaną)

Umieść setera o płaskiej twarzy na wydrążonym ogonie

Uderz setera młotkiem, aby wywinąć ogon na zewnątrz

Zatrzymaj się, gdy ogon utworzy płaski, równy klin

Metoda 2 – Prasa pneumatyczna (zalecana do produkcji)

Użyj prasy do nitów z płaskim kowadłem i regulowanym ogranicznikiem głębokości

Zastosuj kontrolowany nacisk, aż wydrążony ogon całkowicie się rozszerzy

Sprawdź, czy głowica znajduje się równo z powierzchnią lub pod nią

Metoda 3 – Nitowanie orbitalne (dla delikatnych złożeń)

W przypadku elektroniki lub cienkich materiałów nitowanie orbitalne (spinowe) powoduje zastosowanie małej siły promieniowej

Metoda ta minimalizuje naprężenia materiału i zapobiega uszkodzeniom głowicy

Kontrola pomontażowa

Przesuń palcem po główce nitu – nie powinien się zaczepiać ani wystawać

Sprawdź zaciśnięty ogon – powinien być jednolity, bez pęknięć

Wykonaj próbę rozciągania na przykładowych nitach, aby sprawdzić wytrzymałość na zaciskanie

Często zadawane pytania dotyczące nitów półrurowych z łbem płaskim

Poniżej znajdują się najczęstsze zapytania techniczne otrzymywane przezMetale Nuotedotyczące nitów półrurowych z łbem płaskim.

P1: Jaka jest różnica pomiędzy nitami półrurowymi z płaskim łbem a standardowymi nitami z pełnym łbem płaskim? Dlaczego miałbym wybrać wersję półrurową?

Odp.: Podstawową różnicą jest pusta wnęka w końcówce nitów półrurowych z płaskim łbem. Solidne nity z łbem płaskim nie mają wnęki i wymagają dużej siły ściskającej (przy użyciu drążka dociskowego lub pistoletu do nitowania), aby uformować końcówkę. Nity półrurowe wymagają około 70–75% mniejszej siły osadzania, ponieważ tylko cienka ścianka pustego profilu musi się toczyć na zewnątrz. Ta mniejsza siła przekłada się na szybszą instalację, mniejsze zmęczenie operatora i mniejsze ryzyko odkształcenia cienkich lub delikatnych materiałów. Dodatkowo nity półrurowe zapewniają bardziej spójne zaciśnięcie w produkcji masowej, ponieważ przemieszczenie materiału jest przewidywalne. Nuote Metals zaleca nity półrurowe z łbem płaskim do wszelkich zastosowań, w których łączone są cienkie blachy (poniżej 2 mm), tworzywa sztuczne lub kompozyty. Nity pełne są nadal preferowane w przypadku ekstremalnych obciążeń konstrukcyjnych, gdzie jedynym priorytetem jest maksymalna wytrzymałość na ścinanie.

P2: Jak wybrać prawidłową długość lufy dla nitów półrurowych z łbem płaskim, gdy grubość stosu materiałów jest różna w całym zespole?

Odp.: Jest to częste wyzwanie w przypadku złożeń ze schodkowymi lub zwężającymi się stosami materiałów. Długość lufy nitów półrurowych z płaskim łbem musi być wystarczająca, aby przechodzić przez najgrubszą część stosu materiału plus dodatkowe 1,0–1,5 mm na utworzenie klinczu. W przypadku zmiennej grubości Nuote Metals zaleca jedno z dwóch podejść. Najpierw użyj najgrubszego stosu materiałów, aby określić długość lufy – nit będzie nadal działał w cieńszych odcinkach, chociaż klincz może znajdować się nieco wyżej. Po drugie, w przypadku znacznych różnic w grubości (różnica większa niż 2 mm) należy rozważyć użycie nitów o dwóch różnych długościach w różnych strefach połączenia. Nasze standardowe tolerancje produkcyjne pozwalają na zmianę długości lufy o ± 0,15 mm, co uwzględnia normalne wahania produkcyjne. W ekstremalnych przypadkach Nuote Metals oferuje konstrukcje stopniowanych luf, w których głębokość wydrążenia zmienia się wzdłuż trzpienia – skontaktuj się z naszym zespołem technicznym w celu uzyskania niestandardowego projektu.

P3: Czy nity półrurowe z płaskim łbem można stosować w zastosowaniach ślepych, gdzie po montażu nie można uzyskać dostępu do tylnej strony?

O: Nie. Z definicji nity półrurowe z płaskim łbem wymagają dostępu do obu stron zespołu. Głowicę montuje się z jednej strony, a końcówka musi być dostępna, aby można było zastosować narzędzie osadzające (młotek, prasę lub nitownicę oscylacyjną). W przypadku zastosowań ślepych, gdzie dostępna jest tylko jedna strona, Nuote Metals zaleca nity zrywalne (znane również jako nity zrywalne) lub nity samoprzebijające. Jeśli jednak w zastosowaniach ślepych wymagane są płaskie łby, rozważ nasze nity zrywalne z płaskim łbem (typu ciągniętego z łbem stożkowym) – są to różne rodziny produktów, ale zapewniają podobne wykończenie. Skontaktuj się z firmą Nuote Metals w sprawie konkretnych ograniczeń dostępu, a my zalecimy odpowiedni typ łącznika.

P4: W jaki sposób kąt łba (90° w porównaniu do 100°) wpływa na działanie nitów półrurowych z płaskim łbem?

Odp.: Kąt łba określa sposób osadzania nitu w zagłębionym otworze. Nuote Metals produkuje nity półrurowe z płaskim łbem i łbem o kącie 90° lub 100°. Łeb 90° jest tradycyjnym standardem dla elementów złącznych w systemie calowym i pozostaje powszechny w zastosowaniach przemysłowych w Ameryce Północnej. Łeb 100° jest zgodny z normami ISO i lotniczymi (np. nity NAS) i zapewnia nieco płytsze pogłębienie, co zmniejsza koncentrację naprężeń wokół otworu. W większości ogólnych zastosowań oba kąty działają identycznie, pod warunkiem, że narzędzie pogłębiające pasuje do kąta łba nitu. Najważniejsza zasada jest następująca: nigdy nie mieszaj kątów. Nit 100° w zagłębieniu 90° będzie dumnie przylegał do powierzchni; nit 90° wgłębiony pod kątem 100° będzie osadzony pod powierzchnią, ale może się kołysać lub nie zostać prawidłowo osadzony. Nuote Metals wyraźnie zaznacza kąt główki na wszystkich opakowaniach produktów i certyfikatach. W razie wątpliwości należy poprosić o próbki w celu sprawdzenia dopasowania.

Dlaczego warto współpracować z Nuote Metals w zakresie nitów półrurowych z łbem płaskim?

Wybór odpowiedniego dostawcy zapewnia stałą geometrię główki, niezawodne zaciskanie i konkurencyjne ceny. Oferta Nuote Metals:

Dostępność w magazynie: ponad 3000 typowych rozmiarów dostępnych w magazynie (stal i aluminium)

Produkcja na zamówienie: oprzyrządowanie do niestandardowych średnic, kątów główki lub głębokości wydrążonych

Konkurencyjne MOQ: 10 000 sztuk w standardowych rozmiarach; 50 000 sztuk na wymiar niestandardowy

Bezpłatne próbki: dostępne dla rozmiarów magazynowanych (klient płaci za wysyłkę)

Pomoc techniczna: Wskazówki dotyczące instalacji, zalecenia dotyczące narzędzi do ustawiania i rozwiązywanie problemów

Wysyłka globalna: wsparcie logistyczne do Ameryki Północnej, Europy, Azji i Pacyfiku oraz Ameryki Południowej

100% kontrola: każda partia sprawdzana przed wysyłką z zachowanymi próbkami

Skontaktuj się z firmą Nuote Metals już dziś, aby poprosić o zestaw próbek, rysunek wymiarowy lub wycenę dotyczącą zastosowania nitów półrurowych z płaskim łbem.
