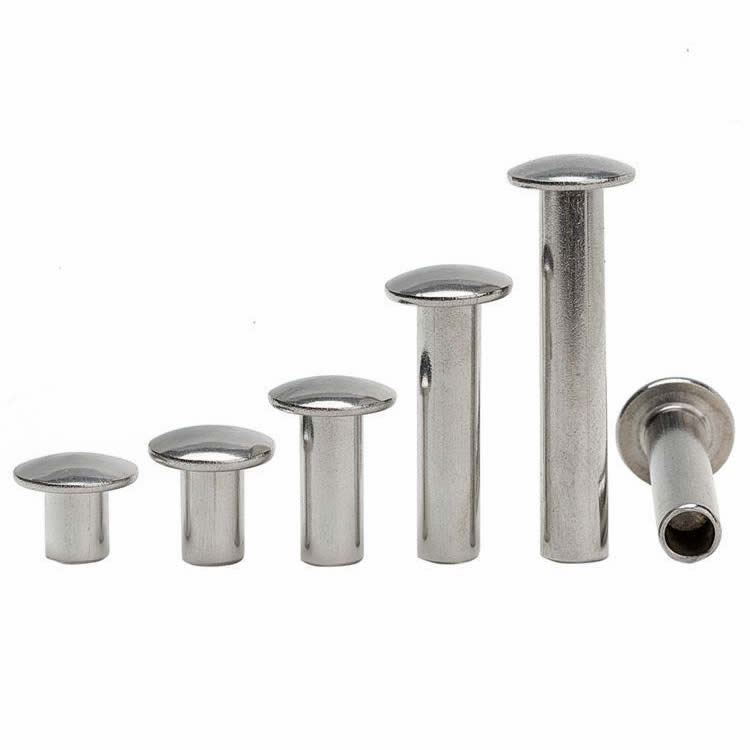

Nity półrurowe żelazne

W przypadku przemysłowych zastosowań złączy, gdzie nie można naruszyć wytrzymałości, ale należy przestrzegać budżetu, żelazne nity półrurowe zapewniają idealną równowagę. Komponenty te łączą wysoką nośność stali węglowej z wydajnością montażu konstrukcji pustej w środku.

Nuote Metals wnosi ponad dwadzieścia lat doświadczenia metalurgicznego w produkcję żelaznych nitów półrurowych. Nasze produkty służą branżom od montażu ciężkich maszyn po połączenia stali konstrukcyjnej, gdzie niezawodność w warunkach wibracji i długotrwałego obciążenia nie podlega negocjacjom.

Czym są nity półrurowe z żelaza?

Nity półrurowe z żelaza — znane również jako nity półpuste ze stali węglowej — mają częściowo wydrążony trzpień z płytkim otworem na końcówce naprzeciwko łba. Podczas montażu wydrążony profil toczy się na zewnątrz pod ciśnieniem, tworząc bezpieczne zaciśnięcie, wymagając przy tym około jednej czwartej siły potrzebnej w przypadku nitów pełnych.

Dzięki tej konstrukcji nity półrurowe żelazne szczególnie nadają się do:

• Połączenia trwałe, które nie wymagają demontażu
• Zastosowania narażone na ciągłe wibracje
• Punkty obrotu, w których konieczny jest kontrolowany ruch
• Środowiska produkcji masowej wymagające szybkiej instalacji

Określenie „półrurowe” odróżnia te elementy złączne zarówno od nitów pełnych (w całości pełnych), jak i nitów zrywalnych (które można montować tylko z jednej strony).

Obejrzyj film i zobacz, jak wykonujemy nity

Inny materiał nitów, które wykonujemy

Wykonujemy różne materiały nitów, takie jak nity mosiężne, nity stalowe, nity ze stali nierdzewnej, nity aluminiowe i nity miedziane.

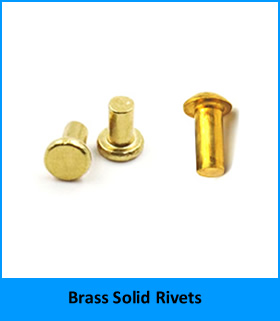

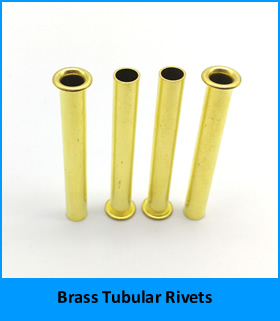

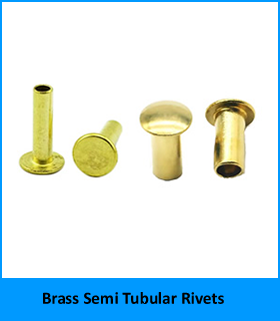

1. Nity mosiężne, w tym nity mosiężne pełne, nity półrurowe mosiężne, nity rurkowe mosiężne.

Trzask  aby zobaczyć więcej na temat naszych nitów mosiężnych.

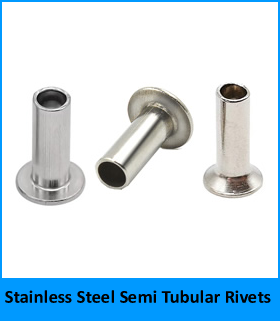

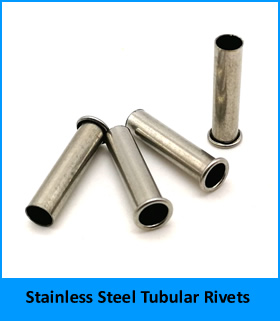

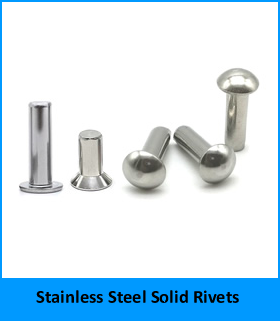

2. Nity ze stali nierdzewnej, w tym nity pełne ze stali nierdzewnej, nity półrurowe ze stali nierdzewnej, nity rurkowe ze stali nierdzewnej.

Chcesz dowiedzieć się więcej o naszych nitach ze stali nierdzewnej? po prostu kliknij

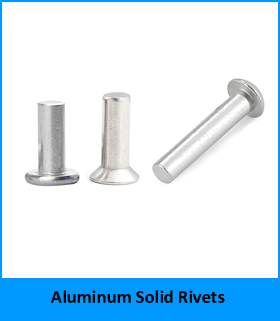

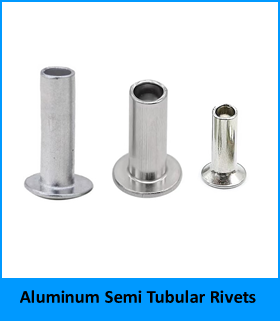

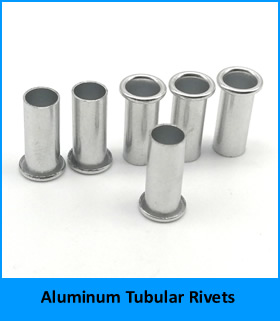

3. Nity aluminiowe, w tym nity pełne aluminiowe, nity półrurowe aluminiowe, nity rurkowe aluminiowe.

Jeśli chcesz dowiedzieć się więcej o naszych nitach aluminiowych, kliknij

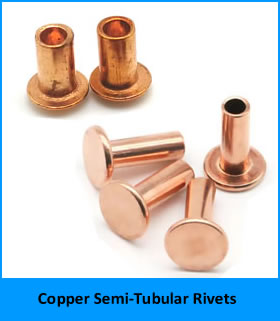

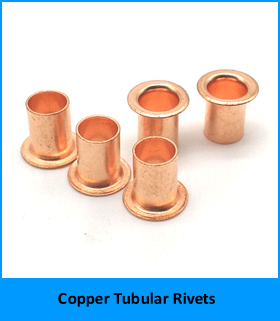

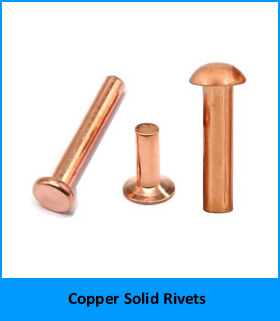

4. Nity miedziane, w tym nity pełne miedziane, nity półrurowe miedziane, nity rurkowe miedziane.

Trzask  aby uzyskać więcej informacji na temat naszych nitów miedzianych.

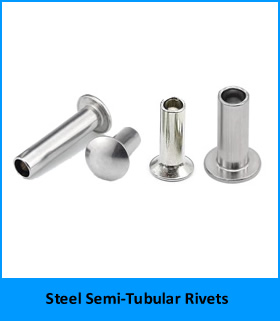

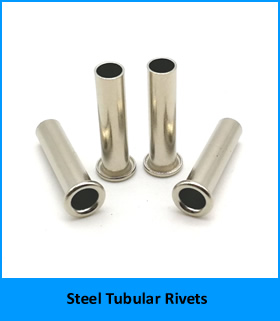

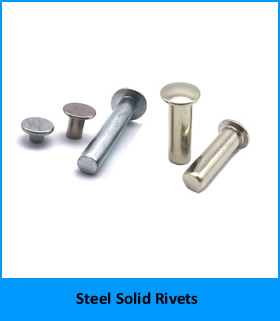

5. Nity stalowe, w tym nity stalowe pełne, nity półrurowe stalowe, nity rurkowe stalowe.

Jeśli chcesz uzyskać więcej informacji na temat naszych nitów stalowych, kliknij

Dlaczego warto wybrać żelazo zamiast innych materiałów do nitów półrurowych?

Przed zapoznaniem się ze specyfikacjami technicznymi należy koniecznie zrozumieć, gdzie nity półrurowe z żelaza przewyższają alternatywy.

Nuote Metals zaleca nity żelazne (stal węglowa) do następujących scenariuszy:

• Zastosowania konstrukcyjne o dużym obciążeniu, gdzie wymagana jest wytrzymałość na rozciąganie 400–500 MPa
• Produkcja masowa wrażliwa na koszty, w której liczy się oszczędność materiału bez poświęcania wydajności
• Zespoły magnetyczne, w których wymagane są właściwości żelaza
• Ciężkie maszyny i urządzenia przemysłowe łączące elementy stalowe

Porównanie materiałów

Szczegółowe parametry produktu żelaznych nitów półrurowych Nuote Metals

Wszystkie żelazne nity półrurowe firmy Nuote Metals są produkowane ze stali niskowęglowej (0,1% węgla lub mniej), aby zapewnić optymalną odkształcalność podczas procesu wiązania. Tam, gdzie jest to wymagane, stosuje się obróbkę powierzchniową w celu zwiększenia odporności na korozję.

Specyfikacje materiałów

Dostępne style główki

Nuote Metals produkuje nity półrurowe z żelaza w różnych konfiguracjach łbów, aby spełnić różne wymagania montażowe:

• Głowica owalna: Standardowa głowica ogólnego przeznaczenia o niskim profilu, odpowiednia do większości zastosowań
• Głowica kratownicowa: szersza powierzchnia nośna dla bardziej miękkich materiałów lub większych prześwitów otworów
• Łeb płaski (z łbem stożkowym): Równe wykończenie dla gładkich powierzchni zewnętrznych
• Głowa Pan: Głowa średniej wysokości z dobrymi właściwościami jezdnymi
• Okrągła główka: Tradycyjny kształt kopuły zapewniający maksymalną wytrzymałość złącza

Standardowy zakres wymiarowy

Tolerancje: średnica trzpienia ±0,05 mm, długość lufy ±0,15 mm. Długość nitu mierzona jest od spodu łba nitu.

Dane dotyczące wydajności mechanicznej

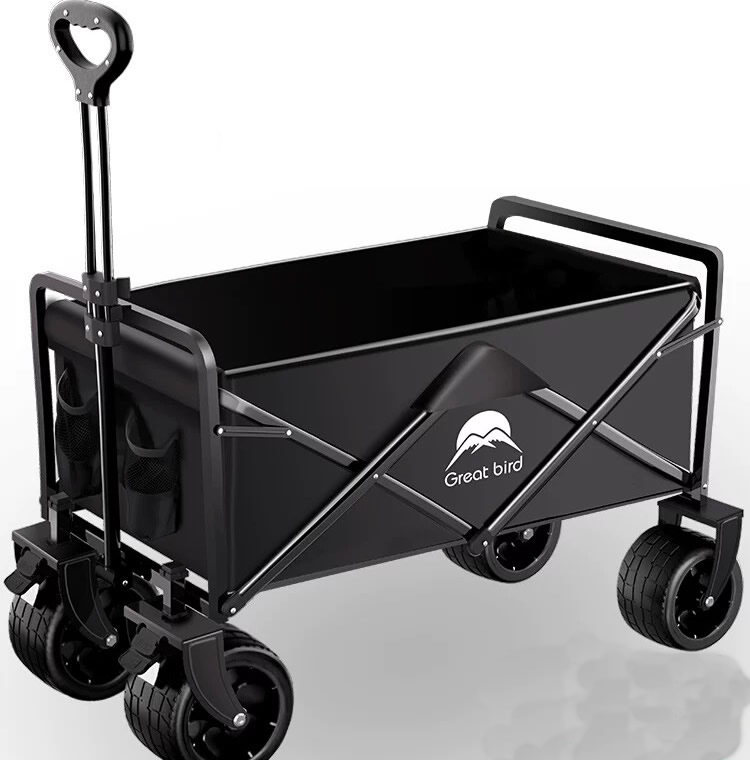

Przykład prawdziwego klienta – składany wózek do użytku na zewnątrz

Jest to jedno z wielu zastosowań żelaznych nitów półrurowych. Uwzględniamy go, aby pokazać rzeczywiste wykorzystanie produkcyjne, a nie sugerować ograniczenie.

Producent wytrzymałych składanych wagonów kempingowych i ogrodniczych potrzebował trwałego, niedrogiego nitu do połączeń z zawiasami nożycowymi. W ramie wagonu zastosowano rury stalowe o grubości 2 mm. Oryginalne nity pełne wymagały dużej siły osadzania, co deformowało rurkę i spowalniało montaż. Klient potrzebował także odpornego na korozję wykończenia do zastosowań zewnętrznych.

Firma Nuote Metals dostarczyła nity półrurowe z żelaza – trzpień 5 mm, łeb okrągły 9 mm, długość lufy 12 mm, ocynkowane na żółto. Półpusta wnęka zmniejsza siłę osadzania z 4 ton do 1,6 tony, eliminując deformację rurki. Żółta powłoka cynkowa zapewniała 96 godzin odporności na mgłę solną – wystarczającą na deszcz i sporadyczne błoto. Klient przetestował 1000 nitów na 200 wagonach. Po 5000 cykli składania brak poluzowań i rdzy. Obecnie zamawiają żelazne nity półrurowe w partiach po 50 000 sztuk, które wykorzystują w całej linii wagonów składanych.

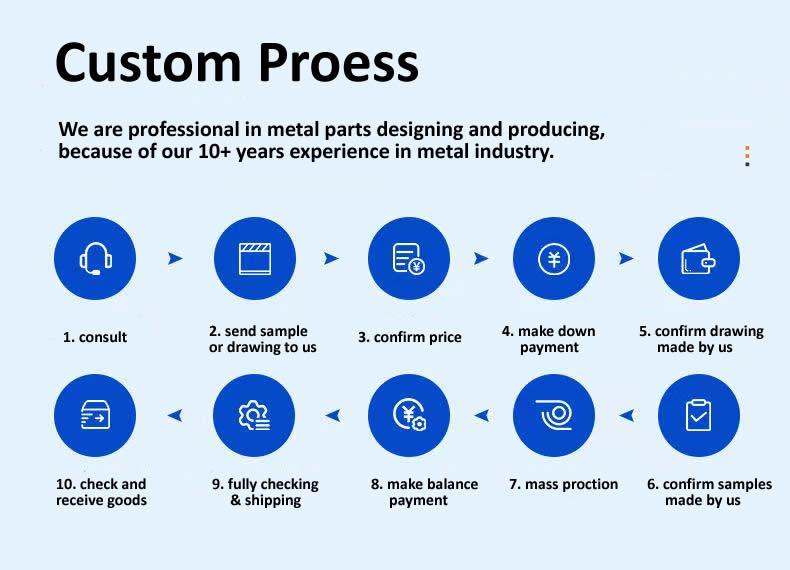

Nasz niestandardowy proces – od zapytania po dostawę

Przy każdym zamówieniu żelaznych nitów półrurowych przestrzegamy jasnego i przejrzystego przepływu pracy.

1. Skonsultuj się– Udostępniasz swoje zastosowanie, grubość materiału i wymagania ilościowe.

2. Wyślij próbki lub rysunek– Dostarczyć próbkę nitu lub szczegółowy rysunek z wymiarami i wykończeniem.

3. Potwierdź cenę– Wystawiamy ofertę cenową z kosztem oprzyrządowania (jeśli występuje) i ceną za sztukę.

4. Dokonaj zaliczki– 50% depozytu za oprzyrządowanie i surowiec.

5. Potwierdź wykonany przez nas rysunek– Przygotowujemy do Państwa akceptacji rysunek produkcyjny.

6. Potwierdź wykonane przez nas próbki– Produkujemy pierwsze artykuły (20–50 sztuk) i wysyłamy je do Państwa w celu przetestowania.

7. Produkcja masowa– Po zatwierdzeniu próbki uruchamiamy pełną ilość na naszych prasach do tłoczenia na zimno.

8. Dokonaj płatności salda– 50% salda przed wysyłką.

9. Pełne sprawdzenie i wysyłka– 100% sortowanie optyczne + końcowa kontrola AQL, następnie pakowanie i wysyłka.

10. Sprawdzenie i odbiór towaru– Sprawdzasz towar po przybyciu. Wszelkie problemy rozwiązujemy natychmiast.

Kontrola jakości – jak zapewniamy, że każdy nit spełnia standardy

Nie opieramy się wyłącznie na losowym pobieraniu próbek. Każda partia żelaznych nitów półrurowych przechodzi następujące kontrole:

Kontrola przewodu przychodzącego– Średnica (±0,02mm) i twardość (HRB 70–85).

Kontrola pierwszego artykułu– 20 sztuk mierzonych pod kątem średnicy łba, wysokości łba, trzonka, długości i głębokości wnęki.

Kontrola w trakcie procesu– 5 sztuk co 500 sztuk. Jakikolwiek dryft powoduje regulację oprzyrządowania.

Ustawienie testowe– Co 2000 sztuk wbijamy 3 nity w próbną płytkę stalową, aby sprawdzić powstawanie klinczów.

Badanie w mgle solnej (jeśli powlekane)– ASTM B117, 96 godzin dla cynku żółtego, 48 godzin dla cynku przejrzystego.

Końcowa kontrola wychodząca– 100% sortowanie optyczne dla kluczowych wymiarów plus ręczna weryfikacja AQL Level II 1.0.

Zapisy z inspekcji przechowujemy przez pięć lat. Do każdej przesyłki dołączony jest raport wymiarowy i Certyfikat Zgodności.

Współpraca z Nuote Metals — prawdziwe opinie klientów

Współpraca – praca z klientami globalnymi

Instrukcja montażu nitów półrurowych żelaznych

Właściwy montaż ma kluczowe znaczenie dla osiągnięcia pełnego potencjału mechanicznego żelaznych nitów półrurowych. Nuote Metals zaleca następujące podejście:

Przygotowanie

Wywierć otwory pilotowe o średnicy nieco większej niż trzpień nitu (zwykle nadwymiar 0,010″–0,015″ lub 0,25–0,38 mm)

Usuń zadziory w otworach, aby zapewnić płynne osadzanie nitów

Przed osadzeniem nitów dokładnie wyrównaj elementy obrabiane

Metody instalacji

Metoda 1 – Ręczna nitownica z młotkiem

Umieść przyrząd do nitowania na pustym końcu nitu

Uderz ustawiacz młotkiem, aby rozszerzyć pustą sekcję na zewnątrz

Sprawdź, czy głowa jest uformowana w całości i czy jest ciasny klin

Metoda 2 – Ręczny wyciskacz (nitownik)

Umieścić szczęki wyciskacza nad łbem nitu i wydrążonym końcem

Ściśnij uchwyty, aby zastosować kontrolowaną siłę ściskającą

Nadaje się do produkcji średnionakładowej

Metoda 3 – Prasa pneumatyczna lub hydrauliczna (duża objętość)

Aby uzyskać spójny i szybki montaż, użyj nitownicy udarowej lub prasy udarowej

Zalecane przy seriach produkcyjnych powyżej 5000 sztuk

Nuote Metals może dostarczyć dopasowane narzędzia do osadzania, skalibrowane do naszych wymiarów nitów

Często zadawane pytania dotyczące żelaznych nitów półrurowych

Poniżej znajdują się najczęstsze zapytania techniczne otrzymywane przez Nuote Metals dotyczące żelaznych nitów półrurowych.

P1: Jaka jest różnica między nitami półrurowymi żelaznymi a nitami pełnymi? Który wybrać do swojej aplikacji?

Odp.: Podstawowa różnica polega na konstrukcji trzpienia i sile montażowej. Żelazne nity półrurowe mają płytkie wgłębienie na końcu, co wymaga około jednej czwartej siły potrzebnej do założenia litego nitu o tej samej średnicy. Nity pełne są całkowicie solidne i wymagają znacznie większej siły ściskającej, często przy użyciu drążka wzmacniającego po stronie tylnej. W zastosowaniach, w których liczy się szybkość montażu – szczególnie w produkcji masowej – preferowanym wyborem są nity półrurowe z żelaza. Jednakże w przypadku połączeń konstrukcyjnych poddawanych ekstremalnym obciążeniom (np. konstrukcji mostów lub zbiorników ciśnieniowych) nity pełne zapewniają nieznacznie wyższą wytrzymałość na ścinanie. W przypadku większości zastosowań przemysłowych obejmujących blachę, osłony maszyn, meble i elementy samochodowe, nity półrurowe z żelaza firmy Nuote Metals zapewniają optymalną równowagę wytrzymałości i wydajności instalacji.

P2: Jak zapobiec korozji żelaznych nitów półrurowych używanych w środowisku zewnętrznym lub wilgotnym?

Odp.: Niepowlekane żelazo (stal węglowa) rdzewieje pod wpływem wilgoci. Nuote Metals rozwiązuje ten problem, oferując wiele opcji obróbki powierzchni żelaznych nitów półrurowych. Do zastosowań wewnętrznych o minimalnej wilgotności cynkowanie zapewnia odpowiednią ochronę przy niskich kosztach. W przypadku środowisk zewnętrznych lub o dużej wilgotności zalecamy cynkowanie ogniowe, które polega na nałożeniu grubszej warstwy cynku (40–60 µm), która wytrzymuje długotrwałe narażenie. W zastosowaniach wymagających zarówno odporności na korozję, jak i przewodności elektrycznej (np. obudowy elektroniki), powłoka z czarnego tlenku zapewnia umiarkowaną ochronę przy jednoczesnym zachowaniu przewodności. W środowisku morskim lub agresywnym chemicznie bardziej odpowiednie mogą być nity ze stali nierdzewnej. Nuote Metals może dostarczyć dane z testów mgły solnej dla każdego typu powłoki, aby pomóc w dokonaniu wyboru.

P3: Jaka jest maksymalna grubość materiału, jaką mogą pomieścić nity półrurowe z żelaza? Jak wybrać odpowiednią długość lufy?

Odp.: Maksymalna grubość materiału (znana również jako zakres chwytu) zależy od długości cylindra nitu. Ogólnie rzecz biorąc, należy wybierać nit o długości lufy o około 0,5–1,5 mm dłuższej niż całkowita grubość łączonych materiałów. Naddatek ten zapewnia wystarczającą ilość materiału, aby wydrążony profil mógł się roztoczyć na zewnątrz i utworzyć pewny klin. Nuote Metals oferuje nity półrurowe z żelaza o długości lufy od 4 mm do 40 mm, dostosowane do grubości materiału od 1,5 mm do 15 mm. Aby dokonać dokładnego wyboru, zapoznaj się z powyższą tabelą wymiarów lub skontaktuj się z naszym zespołem technicznym w sprawie konkretnej grubości stosu materiałów. Oferujemy również niestandardowe długości luf do zastosowań niestandardowych – obowiązują minimalne ilości zamówienia.

Dlaczego warto współpracować z Nuote Metals w zakresie nitów półrurowych z żelaza?

Wybór odpowiedniego dostawcy zapewnia stałą jakość, konkurencyjne ceny i niezawodną dostawę. Oferta Nuote Metals:

Dostępność w magazynie: w magazynie znajduje się ponad 20 typowych rozmiarów z wysyłką w ciągu 3–5 dni w przypadku artykułów znajdujących się w magazynie

Produkcja na zamówienie: oprzyrządowanie do niestandardowych średnic, długości luf lub typów głowic (czas realizacji 15–25 dni)

Konkurencyjne MOQ: minimum 20 000 sztuk dla standardowych rozmiarów

Bezpłatne próbki: dostępne dla rozmiarów magazynowanych (klient płaci za wysyłkę ekspresową)

Wysyłka globalna: wsparcie logistyczne do Ameryki Północnej, Europy, Azji i Pacyfiku i nie tylko

100% kontrola jakości: każda partia produktu sprawdzana przed wysyłką

Skontaktuj się z Nuote Metals już dziś, aby poprosić o zestaw próbek, arkusz danych technicznych lub wycenęnity półrurowe żelaznewymagania.
