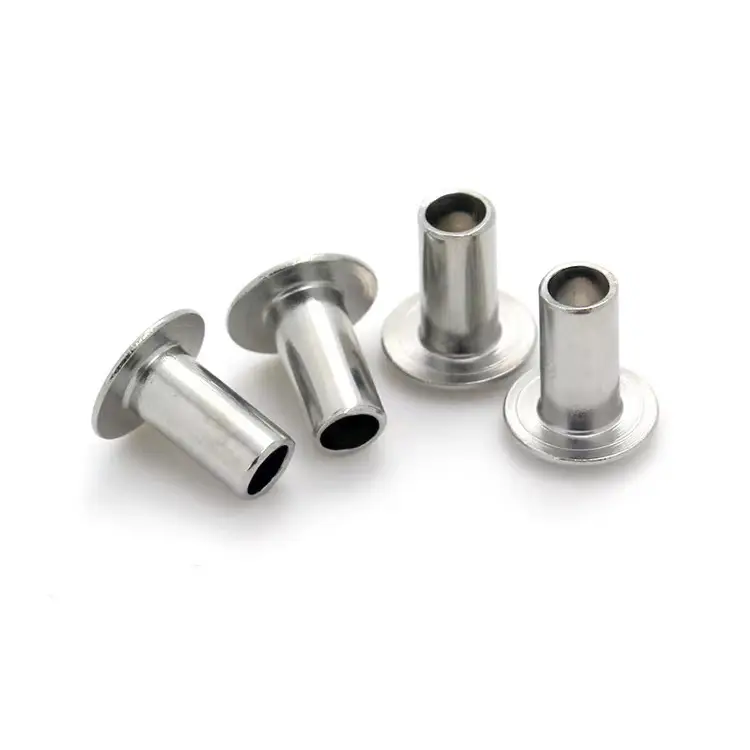

Nit półrurowy stalowy

W przypadku linii produkcyjnych o dużej objętości, które wymagają szybkiego i niezawodnego mocowania,stalowe nity półrurowez Nuote Metals oferują idealną równowagę. W przeciwieństwie do solidnego nitu, który wymaga dużej siły i ciężkiego sprzętu, konstrukcja półrurowa – częściowo pusta na końcu – zmniejsza siłę osadzania o około 70%, zachowując większość wytrzymałości na ścinanie. Rezultatem jest łącznik, który można szybko zamontować, współpracuje z lżejszymi narzędziami, a mimo to zapewnia trwałe i niezawodne połączenie.

Nity z łbem zimnym Nuote Metals ze stali niskowęglowej z opcjonalnym cynkowaniem lub innym wykończeniem. Dzięki ponad dziesięcioletniemu doświadczeniu w produkcji i pełnej certyfikacji ISO 9001:2015 nasze nity półrurowe cieszą się zaufaniem producentów samochodów, HVAC i sprzętu przemysłowego na całym świecie.

Co wyróżnia nit półrurowy?

Cechą charakterystyczną nitu półrurowego jest płytkie wgłębienie na końcu – zwykle 45–55% długości lufy. Podczas instalacji tylko cienka ścianka tej pustej sekcji wysuwa się na zewnątrz, tworząc klincz. Różni się to zasadniczo od nitu litego, w którym cały trzon musi się odkształcić.

W przypadku większości zastosowań przemysłowych, motoryzacyjnych, HVAC i sprzętu, nit półrurowy zapewnia więcej niż wystarczającą wytrzymałość, utrzymując jednocześnie wydajność produkcji.

Dane techniczne – materiały, wymiary i wykończenia

Właściwości materiału

Wymiary standardowe

Zajmujemy się produkcjąstalowe nity półrurowew następujących średnicach trzpienia. Rodzaje łbów, średnice łbów i długości luf różnią się w zależności od rozmiaru i są dostarczane w ramach asortymentu standardowego. Wymiary niestandardowe dostępne są na życzenie.

Tolerancje: średnica trzpienia ±0,05 mm, średnica łba ±0,15 mm, długość całkowita ±0,15 mm. Długość nitu mierzona jest od spodu łba nitu. Niestandardowe długości lufy i średnice główki dostępne na życzenie. Brak opłat za oprzyrządowanie dla standardowych rozmiarów wymienionych powyżej.

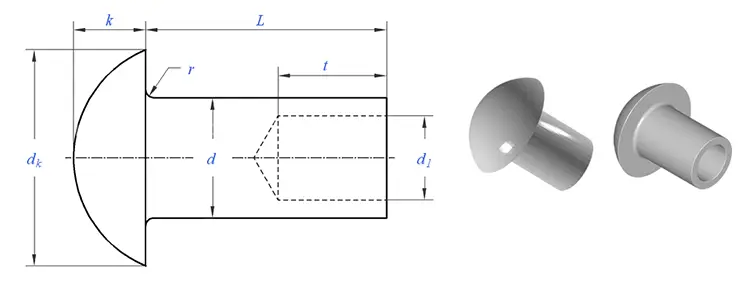

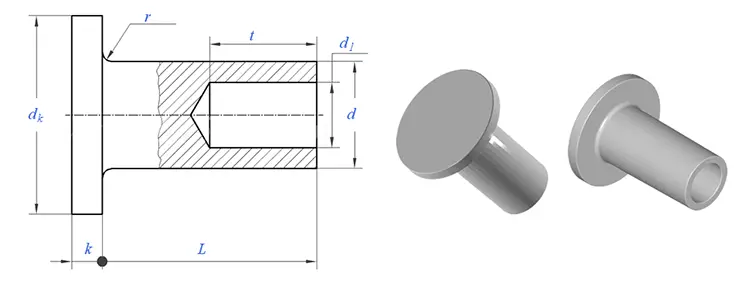

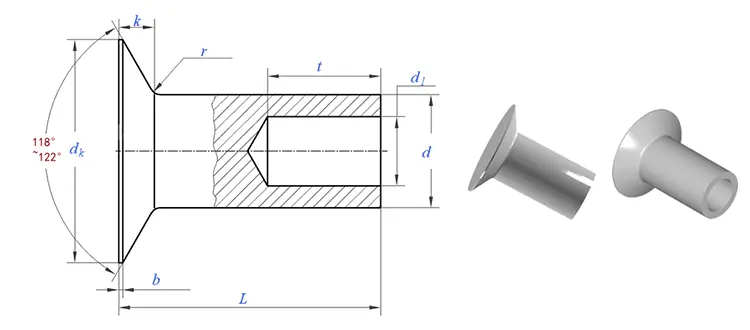

Dostępne style główki

Wykończenia powierzchni

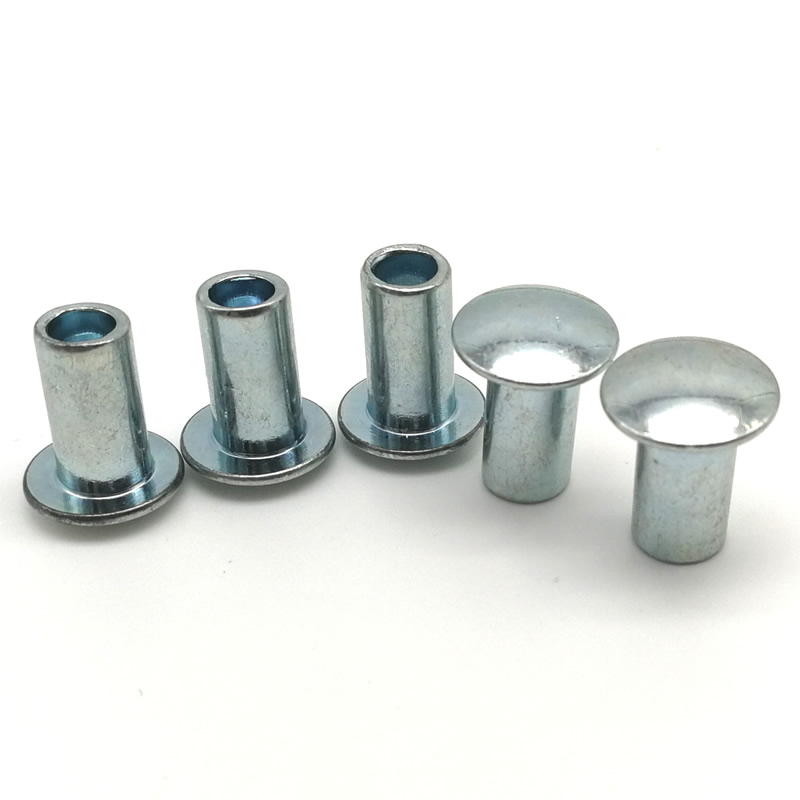

Do zastosowań zewnętrznych lub narażonych na wilgoć zdecydowanie zalecamy nity półrurowe ze stali ocynkowanej.

Dane mechaniczne (nit stalowy 5 mm, osadzony w blasze stalowej 2 mm)

Obejrzyj Jak robimy nity

Nasze prasy do tłoczenia na zimno formują nity z drutu w jednej, ciągłej sekwencji — ciągnienie, cięcie, gładzenie, wytłaczanie wnękowe i przycinanie. Film przedstawia cały proces, od podawania drutu po wyrzucenie gotowego nitu, z monitorowaniem jakości w czasie rzeczywistym na każdym etapie.

Przykład prawdziwego klienta – montaż ramy łóżka składanego

Jest to jedno z wielu zastosowań nitów półrurowych. Uwzględniamy go, aby pokazać rzeczywiste wykorzystanie produkcyjne, a nie sugerować ograniczenie.

Producent przenośnych łóżek składanych do użytku na kempingu i w sytuacjach awaryjnych potrzebował niezawodnego i niedrogiego nitu do połączeń zawiasów nożycowych. W składanej ramie łóżka zastosowano stalowe rurki o grubości 1,8 mm. Poprzednie nity pełne wymagały dużej siły osadzania, co czasami deformowało rurkę podczas montażu i spowalniało linię produkcyjną. Klient chciał również wykończenia odpornego na rdzę do sporadycznego użytku na zewnątrz.

Firma Nuote Metals dostarczyła nity półrurowe ze stali ocynkowanej – średnica trzpienia 5,0 mm, łeb kratownicowy 9,0 mm i długość lufy 12,0 mm – łącznie 600 000 sztuk w ramach pierwszego zamówienia. Półrurowa wnęka zmniejszyła siłę osadzania o ponad 60%, eliminując deformację rurki. Szeroka głowica kratownicowa równomiernie rozkłada siłę zacisku, zapobiegając przeciąganiu. Cynkowanie zapewniało 72-godzinną ochronę przed mgłą solną, dzięki czemu nity nie rdzewieją po wystawieniu na działanie wilgoci.

Klient przetestował nity na 1000 składanych łóżkach. Po 5000 cyklach składania i testach w komorze wilgotnościowej nie zaobserwowano żadnych poluzowań ani rdzy. Od tego czasu złożyli ponowne zamówienia na łączną kwotę ponad 2 milionów sztuk, a obecnie wybierają nasze nity do całej linii produktów do łóżek składanych.

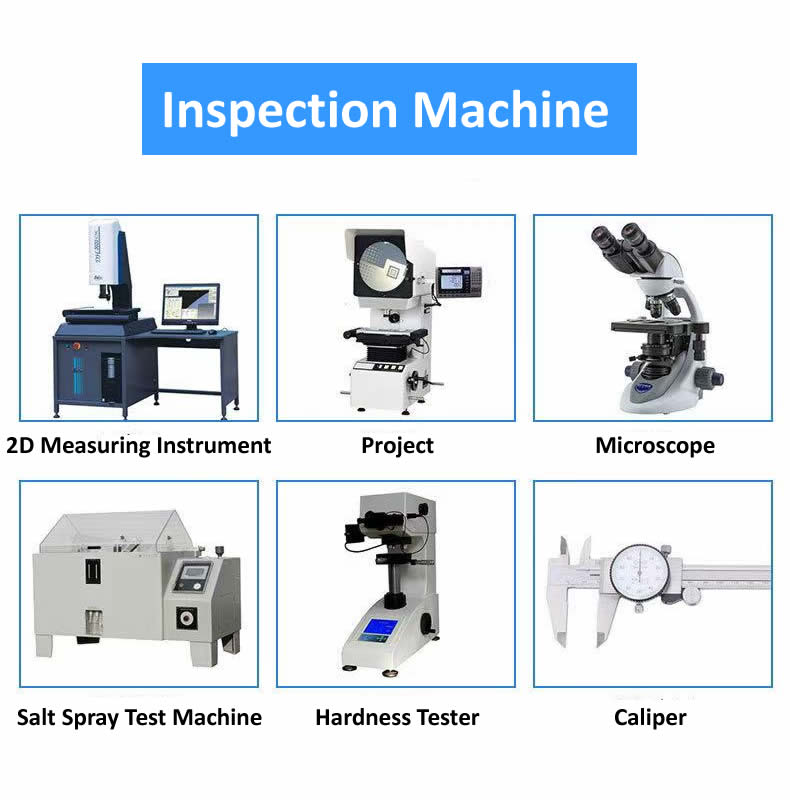

Nasz wewnętrzny sprzęt kontrolny

Dysponujemy pełną gamą skalibrowanego sprzętu kontrolnego umożliwiającego weryfikację każdej partii stalowych nitów półrurowych:

• Suwmiarki cyfrowe– Do szybkiej kontroli wymiarów podczas produkcji
• Mikrometry– Do precyzyjnego pomiaru średnicy trzpienia i grubości ścianki
• System pomiaru obrazu 2,5D– Do pełnego pomiaru konturu i weryfikacji koncentryczności
• Projektor profilowy (komparator optyczny)– Do kontroli głębokości wgłębienia, kąta główki i promienia krawędzi
• Mikrometr laserowy– Do szybkiego, bezdotykowego pomiaru średnicy
• Twardościomierz Rockwella– Do sprawdzania twardości surowca
• Komora testowa mgły solnej– Do badania odporności na korozję nitów platerowanych (ASTM B117)
• Spektrometr– Do weryfikacji składu materiału cewek przychodzących
• Uniwersalna maszyna testująca– Do sprawdzania wytrzymałości na ścinanie i rozciąganie

Cały sprzęt jest corocznie kalibrowany przez akredytowane laboratoria zewnętrzne. Dokumentację z kontroli przechowuje się przez pięć lat.

Nasza kontrola jakości – jeden nit, osiem kontroli

Nie opieramy się na losowym pobieraniu próbek. Każda partia nitów przed opuszczeniem naszej fabryki przechodzi przez osiem oddzielnych bramek jakości. Zasada jest prosta: mierz wcześnie, mierz często i nigdy nie zakładaj.

• Kontrola średnicy surowca– Pomiar przewodu przychodzącego odbywa się za pomocą mikrometru laserowego. Tolerancja średnicy: ±0,02 mm. Każda cewka spoza tego zakresu jest odrzucana, zanim dotknie naszych nagłówków.
• Kontrola twardości surowca– Próbka z każdej cewki jest badana na twardościomierzu Rockwella. Do stali niskowęglowej potrzebujemy HRB 60–80. Zbyt miękki i nit odkształci się podczas wbijania. Zbyt twarde, wgłębienie może pęknąć.
• Kontrola wyglądu pierwszego artykułu– Po skonfigurowaniu oprzyrządowania pierwsze 10 nitów jest sprawdzanych wzrokowo w powiększeniu. Szukamy pęknięć, wypływów, nierównych łbów lub śladów na powierzchni. Jakakolwiek widoczna wada zatrzymuje prasę.
• Kontrola wymiarowa pierwszego artykułu– Pomiarów tych samych 10 nitów dokonuje się na komparatorze optycznym. Średnica łba, wysokość łba, średnica trzpienia, długość całkowita i głębokość wnęki. Przed rozpoczęciem produkcji wszystko musi mieścić się w granicach tolerancji rysunku.
• Kontrole w trakcie procesu– Podczas produkcji masowej operator ściąga 5 nitów co 500 sztuk. Wymiary sprawdzane są za pomocą suwmiarki cyfrowej i miernika głębokości zagłębienia. Jakikolwiek dryft powoduje regulację oprzyrządowania.
• Ustawienie testowe (nitowanie próbne)– Co 2000 sztuk osadzamy 3 nity w reprezentatywnej próbce materiału (tej samej grubości i typu co Twój montaż). Zacisk jest sprawdzany pod kątem symetrii i szczelności. Nie akceptujemy luźnych lub popękanych nitów.
• Test mgły solnej (jeśli jest wymagany)– W przypadku nitów zewnętrznych lub platerowanych wysyłamy próbki do naszego laboratorium w celu przeprowadzenia testu mgły solnej ASTM B117. Cynkowanie: 48–96 godzin. Do partii wydawany jest certyfikat.
• Końcowa kontrola wychodząca– Przed pakowaniem każdy nit przechodzi przez sortownik optyczny. Kamery sprawdzają średnicę główki, wysokość główki, średnicę trzonu, długość całkowitą i głębokość wnęki. Odrzucenia są automatycznie odrzucane. Następnie pobierana jest losowa próbka AQL (poziom II, 1,0) w celu ręcznej weryfikacji.

Stalowy nit półrurowy, który wytrzymuje wszystkie osiem etapów, jest gotowy do opuszczenia naszej fabryki. Rejestrujemy każdą kontrolę przez pięć lat.

Co mówią nasi klienci – prawdziwe opinie

Nasze certyfikaty i wyróżnienia

Nuote Metals posiada następujące certyfikaty i akredytacje:

• ISO 9001:2015– System zarządzania jakością certyfikowany przez TÜV SÜD
• Zgodność z dyrektywą RoHS– Zweryfikowano w drodze testów przeprowadzonych przez stronę trzecią firmy SGS
• Zgodność z REACH– Aktualna deklaracja SVHC
• ASTM F1941– Zgodność ze standardami cynkowania
• Raporty z testów SGS– Dostępne na zamówienie dla określonych partii

Wszystkie certyfikaty i raporty z testów są dostępne na żądanie.

Gdzie używane są stalowe nity półrurowe

Są preferowanym wyborem w zastosowaniach, w których priorytetami są wytrzymałość, szybkość i opłacalność:

• Produkcja mebli– Łóżka składane, krzesła, sofy, zespoły zawiasów, złącza ram
• Przemysł motoryzacyjny– Okładziny hamulcowe, okładziny sprzęgła, wykończenia wnętrza, panele nadwozia
• Sprzęt HVAC– Montaż szafy, połączenia kanałów, obudowy wentylatorów
• Sprzęt przemysłowy– Osłony maszyn, panele sterujące, elementy przenośników
• Budowa– Lekkie połączenia konstrukcyjne, ramy metalowe, okucia architektoniczne
• Elektronika– Montaż komponentów, montaż podwozia, wsporniki płytek drukowanych
• Wyroby skórzane i tapicerka– Otwory na pasek, okucia torby, mocowania tkanin

Jak pracujemy – informacje praktyczne

• Próbki– 20–50 bezpłatnych sztuk dla standardowych rozmiarów magazynowych (klient płaci za wysyłkę)
• Zamówienie próbne– 10 000 sztuk zalecanych do pierwszej walidacji
• MOQ– 2000 sztuk (rozmiary standardowe), 5000 sztuk (lufa lub główka na wymiar)
• Czas realizacji (magazyn)– 5–7 dni roboczych
• Czas realizacji (niestandardowy)– 10–12 dni roboczych
• Opłaty za narzędzia– Brak dla standardowych typów łbów i średnic trzpienia (1,5–8 mm)

Trzy pytania, na które często odpowiadamy

P1: Jaka jest różnica między stalowym nitem półrurowym a nitem z litej stali? Kiedy warto wybrać wersję półrurową?

Odp.: Podstawową różnicą jest pusta wnęka w ogonie. Stalowy nit półrurowy ma płytkie wgłębienie na końcu, wymagające jedynie 25–30% siły potrzebnej w przypadku nitu litego o tej samej średnicy. Dzięki temu montaż jest szybszy i delikatniejszy dla otaczających materiałów. Nity pełne zapewniają nieco większą wytrzymałość na ścinanie (nity półrurowe zachowują 80–90% wytrzymałości nitów pełnych), ale wymagają ciężkiego sprzętu i więcej czasu. W przypadku większości zastosowań przemysłowych, motoryzacyjnych, HVAC i sprzętu — w tym w przypadku składanej obudowy łóżka powyżej — nity półrurowe zapewniają więcej niż wystarczającą wytrzymałość, utrzymując jednocześnie wydajność produkcji. Nity pełne wybieraj tylko w przypadku ekstremalnych obciążeń konstrukcyjnych, gdzie jedynym priorytetem jest maksymalna wytrzymałość na ścinanie.

Pytanie 2: Możestalowe nity półrurowemożna używać na zewnątrz bez rdzewienia?

Odp.: Tak, z odpowiednim wykończeniem. Niepowlekana stal szybko rdzewieje pod wpływem wilgoci. Nasze standardowe nity ze stali niskowęglowej są dostępne z powłoką cynkową (przezroczystą, niebieską lub żółtą), która zapewnia 48–96 godzin odporności na mgłę solną — wystarczającą do stosowania wewnątrz i pod osłonami na zewnątrz. W przypadku powyższego łóżka składanego cynkowanie zapewniało 72-godzinną ochronę przed sporadyczną wilgocią. W przypadku bardziej wymagających środowisk zewnętrznych lub przybrzeżnych zalecamy przejście na nity półrurowe ze stali nierdzewnej (304 lub 316), które zapewniają ponad 200–1000 godzin ochrony przed mgłą solną.

P3: Jak wybrać odpowiednią długość lufy dla stalowego nitu półrurowego?

Odp.: Wybierz długość beczki o około 1,5–2,0 mm dłuższą niż całkowita grubość stosu materiałów. Na przykład, jeśli łączysz dwie blachy stalowe o grubości 2 mm (łącznie 4 mm), wybierz długość beczki 5,5–6,0 mm. Ta dodatkowa długość zapewnia wystarczającą ilość materiału, aby wydrążona sekcja mogła się przetoczyć na zewnątrz i utworzyć bezpieczne klinowanie bez opadania na dno. Jeśli lufa będzie za krótka, klincz będzie słaby. Za długa i lufa może się zgiąć. Długość nitu mierzy się od spodu łba nitu do końca korpusu. Prześlij nam grubość stosu materiałów, a my zalecimy dokładną długość lufy.

Gotowy do optymalizacji swojej linii montażowej?

Jeśli obecnie używasz nitów pełnych i masz do czynienia z powolnym montażem, zdeformowanymi materiałami lub wysokimi kosztami narzędzi, przejdź nastalowe nity półrurowemoże zrobić znaczącą różnicę.

Co oferujemy:

• Wiele typów łbów – okrągłe, owalne, kratowe, płaskie i stożkowe
• Szeroki zakres trzpieni – od 1,5 mm do 8,0 mm
• Długości niestandardowe — długość lufy odpowiadająca dokładnie stosowi materiałów
• Ocynkowanie w standardzie – 48–96 godzin ochrony przed mgłą solną
• ISO 9001:2015– Pełny system jakości z identyfikowalną dokumentacją

Rozpocznij w trzech krokach:

• Prześlij nam swoje specyfikacje — średnicę trzpienia, długość lufy (lub grubość stosu materiału), rodzaj łba, wykończenie i ilość
• Odpowiadamy w ciągu 24 godzin — podając koszt oprzyrządowania (jeśli dotyczy), cenę za sztukę i czas realizacji
• Wysyłamy próbki – 20–50 bezpłatnych sztuk, które możesz przetestować na rzeczywistym materiale

Już dziś wyślij zapytanie do Nuote Metals.
