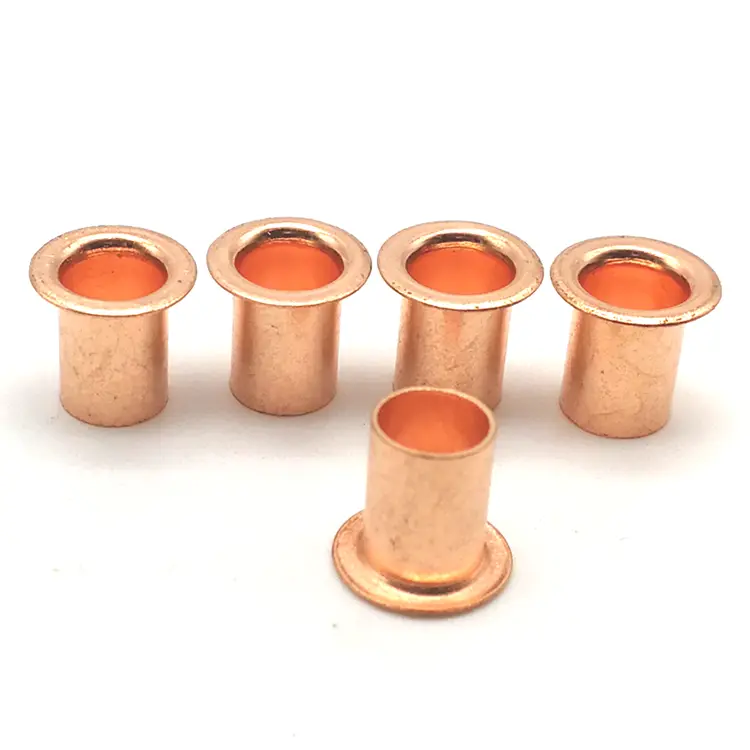

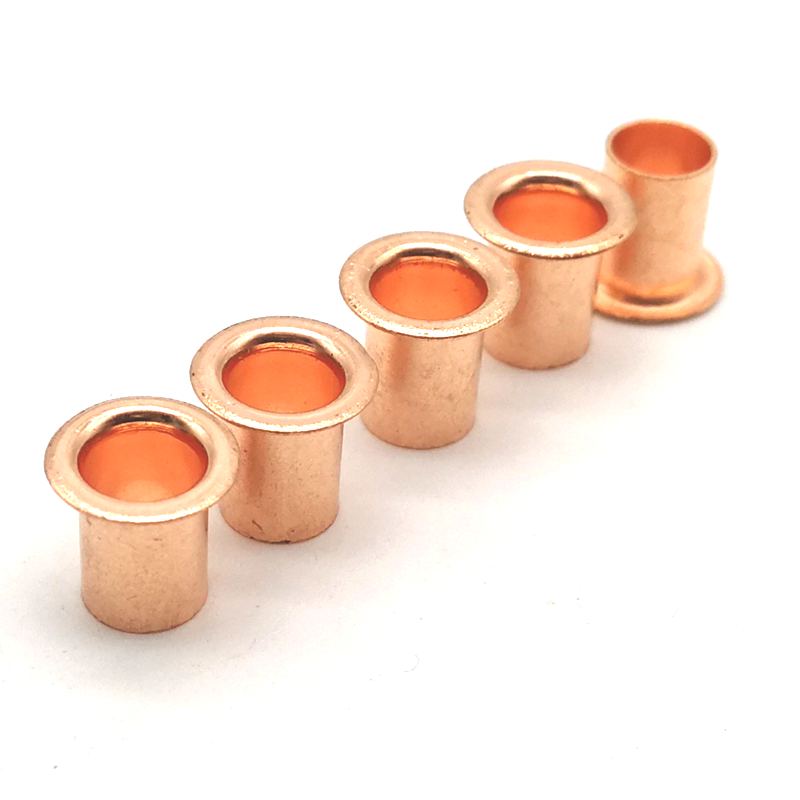

Nity rurowe miedziane

Nity rurowe z miedzi to całkowicie wydrążone elementy złączne wykonane z rur z czystej miedzi C11000. Miedź zapewnia najwyższą przewodność elektryczną i cieplną spośród wszystkich powszechnie stosowanych materiałów nitów – 100% IACS – i jest naturalnie antybakteryjna. Połącz te właściwości z montażem wału drążonego przy niewielkiej sile, a otrzymasz element złączny, który może przenosić prąd, przenosić ciepło i jest odporny na bakterie – a wszystko to przy osadzaniu przy minimalnej sile.

Kiedy Twój zespół musi przewodzić prąd, przenosić ciepło lub utrzymywać higieniczną powierzchnię – są to rozwiązania inżynieryjne.

Miedź kontra mosiądz – porównanie przewodności

Wybierz miedź, gdy: Nit musi przewodzić prąd elektryczny. Zespół musi odprowadzać ciepło. Wymagane są właściwości antybakteryjne. Potrzebujesz najwyższej przewodności dostępnej w wydrążonym łączniku.

Miedź C11000 – Właściwości materiału

Produkujemy je z czystej miedzi C11000:

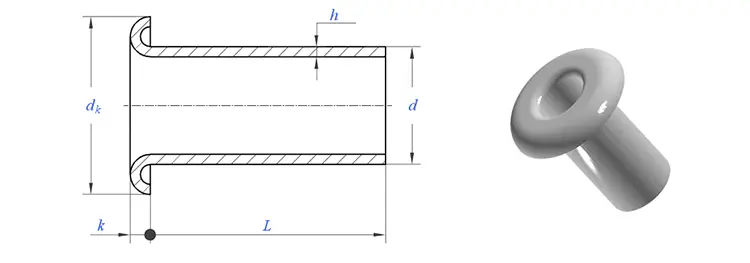

Style głów – co oferujemy

Nity rurowe miedziane są dostępne w trzech wersjach łba:

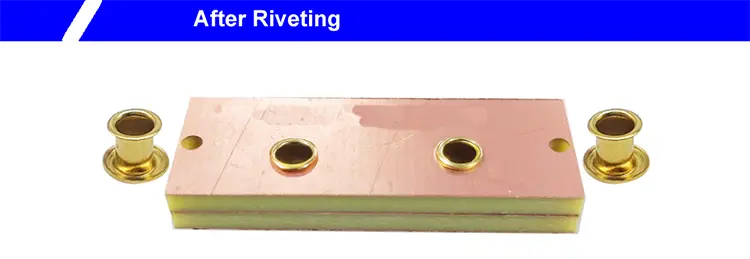

Jedno prawdziwe zastosowanie – połączenie szyny uziemiającej z uziemieniem elektrycznym

Producent sprzętu do dystrybucji energii elektrycznej potrzebował przewodzącego, trwałego elementu mocującego do połączeń szyn uziemiających. Poprzednie nity mosiężne zapewniały przewodność IACS na poziomie ~28% – co było niewystarczające do zastosowań wysokoprądowych. Nity z pełnej miedzi zapewniały 100% IACS, ale wymagały dużej siły osadzania, która czasami uszkadzała izolację szyn zbiorczych. Klient potrzebował przewodności miedzi przy montażu nitu drążonego przy niewielkiej sile.

Dostarczyliśmy miedziane nity rurkowe C11000 – trzpień 6,0 mm, łeb okrągły 11,0 mm, długość lufy 12,0 mm, gładkie wykończenie. Miedź w 100% IACS zapewniła wymaganą wydajność elektryczną. Całkowicie pusty wał rozszerzył się na zewnątrz przy minimalnej sile – bez uszkodzenia izolacji szyn zbiorczych. Naturalna miedziana powierzchnia z biegiem czasu utworzyła ochronną patynę. Klient przetestował 500 nitów w 100 zespołach szyn zbiorczych. Po 5000 cykli termicznych i testach wibracyjnych, zerowa utrata przewodności, zero awarii. Obecnie zamawiają nasze nity w partiach po 100 000 sztuk rocznie.

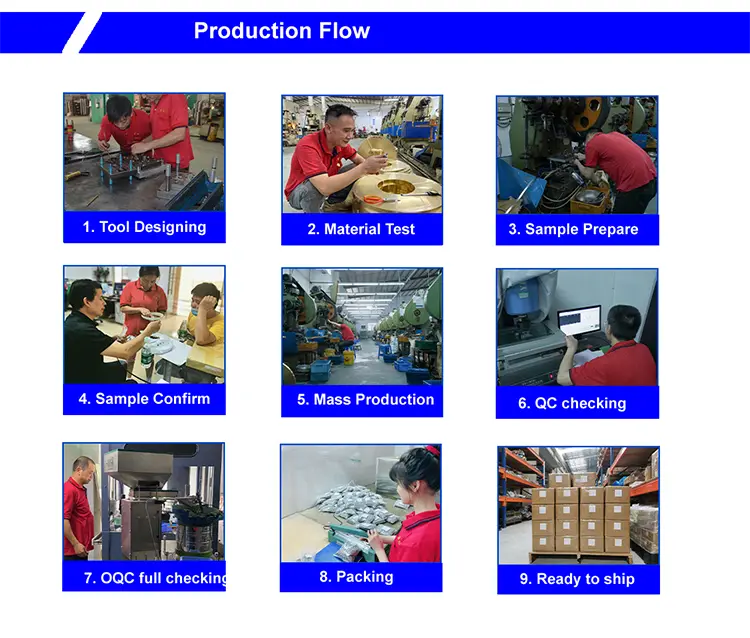

Jak je produkujemy – cięcie rur + główkowanie

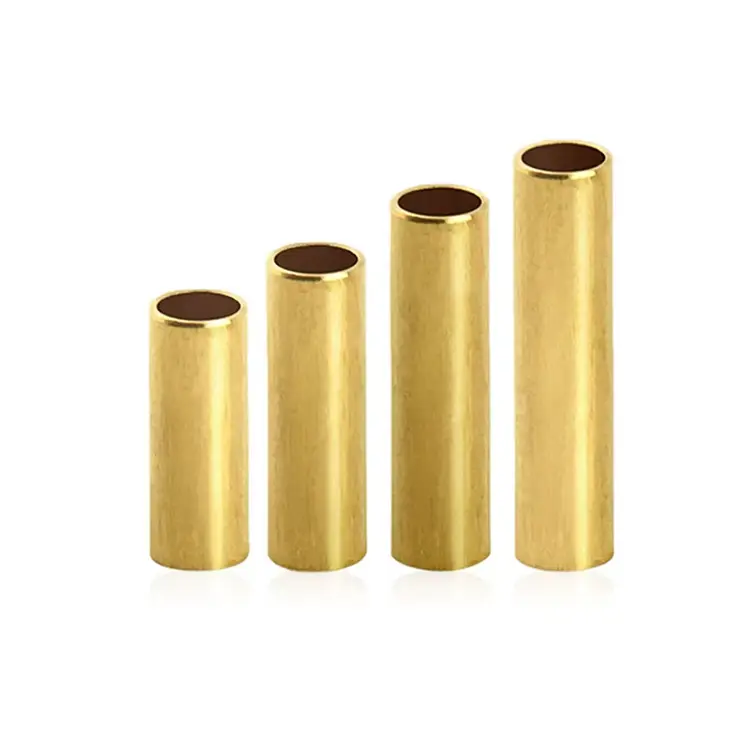

Nity rurowe miedziane zaczynają się od rur miedzianych. Miedź jest miękka i ciągliwa, dzięki czemu idealnie nadaje się do produkcji rur.

1. Zakup zapasów rur– Certyfikowana rura miedziana C11000 z zatwierdzonych hut. Do każdej partii dołączany jest certyfikat próby młyna i numer wytopu.

2. Kontrola przychodzącego materiału– Sprawdzenie rury pod kątem średnicy zewnętrznej (±0,02 mm), grubości ścianki i składu materiału (spektrometr). Rury poza specyfikacją są odrzucane.

3. Cięcie rur– Rura jest cięta na dokładną długość półfabrykatu. Każdy półwyrób staje się jednym nitem.

4. Nagłówek– Wycięty półfabrykat rury umieszcza się w prasie czołowej. Matryca z węglika tworzy łeb (okrągły, płaski lub wpuszczany) na jednym końcu.

5. Przycinanie– Usunięto błysk wokół krawędzi głowicy.

6. Upadek– Eliminacja mikrozadziorów.

7. Kontrola końcowa– 100% sortowanie optyczne. Próbka AQL zweryfikowana ręcznie. Wydany raport wymiarowy, certyfikat materiałowy i certyfikat zgodności.

Przykładowy czas realizacji:standardowo 5–7 dni; oprzyrządowanie niestandardowe: 15–20 dni.

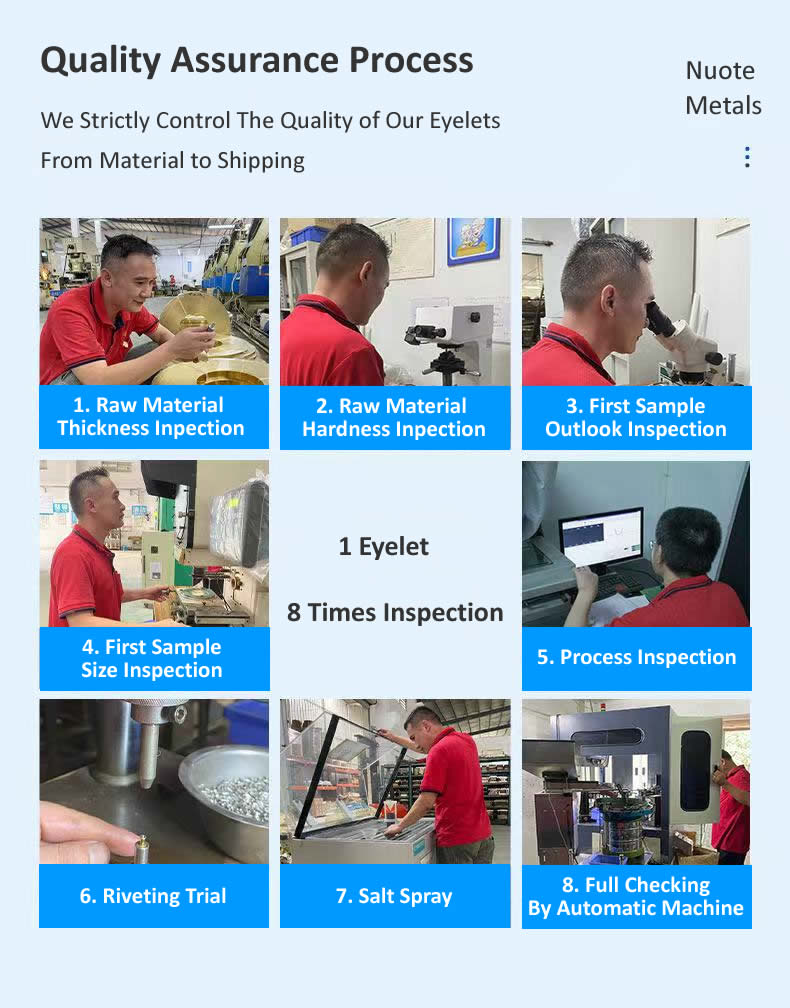

Nasz proces kontroli jakości

Stosujemy wielowarstwowy system kontroli każdej partii miedzianych nitów rurowych – od materiału przychodzącego po produkt gotowy.

Kontrola przychodzącego materiału – Rury są sprawdzane pod kątem średnicy zewnętrznej, grubości ścianki i składu materiału. Spektrometr weryfikuje gatunek miedzi C11000 (≥99,9%). Każdy materiał wykraczający poza specyfikację jest odrzucany, zanim dotrze na halę produkcyjną.

Konfiguracja i kontrola początkowa – Po zainstalowaniu oprzyrządowania pierwsze 10 nitów jest sprawdzanych pod powiększeniem pod kątem wad powierzchniowych. Każdy wymiar – średnica główki, wysokość główki, średnica trzonu, długość lufy i grubość ścianki – jest mierzony na komparatorze optycznym. Partia nie może być kontynuowana, jeśli wszystkie wymiary nie odpowiadają rysunkowi.

Monitorowanie w trakcie procesu – podczas produkcji masowej operatorzy ściągają 5 nitów co 500 sztuk. Wymiary krytyczne sprawdzane są za pomocą suwmiarki cyfrowej. Każde odchylenie poza tolerancję powoduje natychmiastowe zatrzymanie prasy i regulację oprzyrządowania.

Weryfikacja klinczowa – co 2000 sztuk wkładamy 3 nity do próbki Twojego rzeczywistego materiału. Zwinięty klincz sprawdza się pod kątem symetrii, szczelności i braku pęknięć. Potwierdza to prawidłowe działanie nitu w Twoim zespole.

Badanie korozji (jeśli wymagane) – W przypadku zastosowań zewnętrznych lub morskich próbki umieszcza się w naszej komorze mgły solnej zgodnie z normą ASTM B117. Do partii wydawany jest certyfikat.

Końcowa kontrola wychodząca – każdy nit przechodzi przez maszynę do sortowania optycznego wyposażoną w szybkie kamery. Odrzucenia są automatycznie odrzucane. Po sortowaniu losowa próbka AQL (Poziom II, 1.0) jest poddawana ręcznej weryfikacji.

Wszystkie zapisy z kontroli są przechowywane przez pięć lat i dołączane do każdej przesyłki. Jeśli kiedykolwiek wystąpi problem z polem, możemy prześledzić partię i pobrać pełny plik.

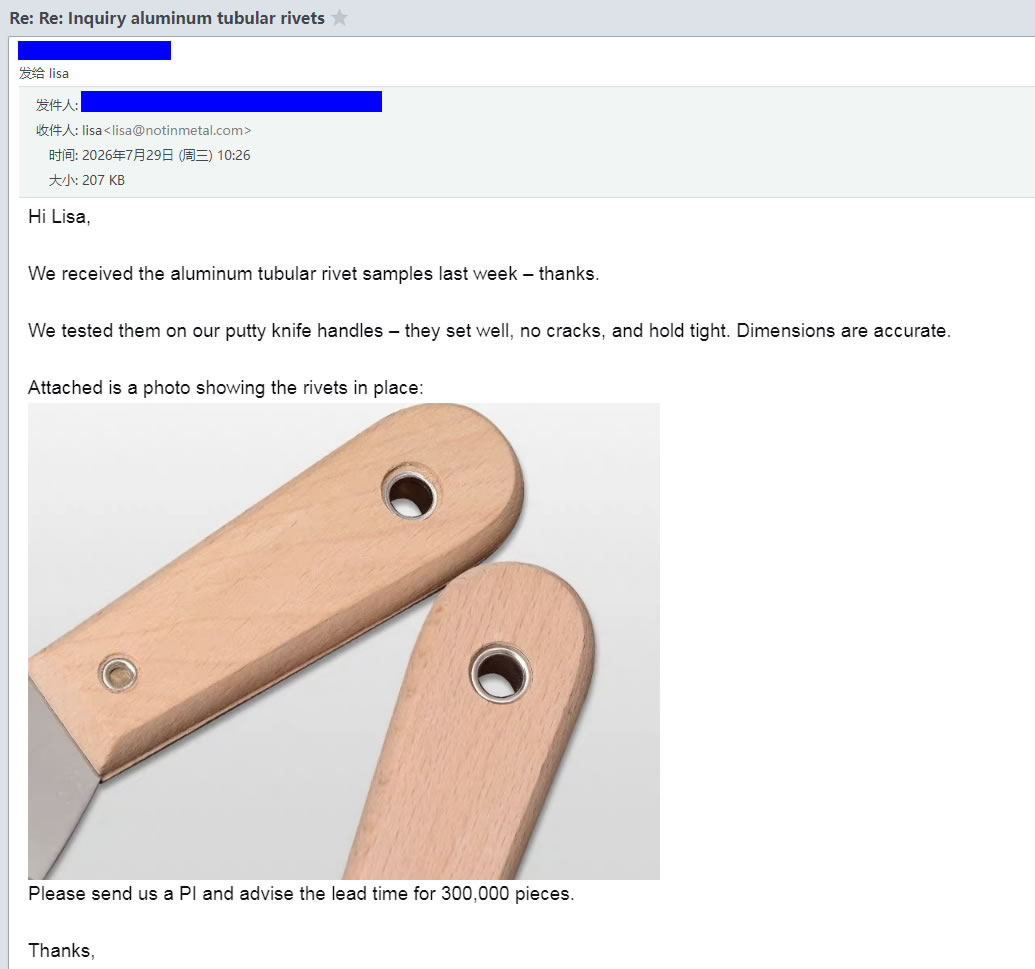

Co mówią nasi klienci – prawdziwe opinie

Pozwalamy naszym klientom mówić za nas. Powyższe zdjęcia przedstawiają rzeczywiste opinie producentów, którzy stosowali nasze nity rurowe na swoich liniach produkcyjnych – od konstruktorów sprzętu elektrycznego, przez dostawców sprzętu morskiego, po producentów sprzętu spożywczego.

Dla każdej partii utrzymujemy pełną identyfikowalność i dokumentację jakościową:

• Certyfikaty materiałowe – Certyfikaty testów walcowni identyfikujące oryginalną cewkę
• Raporty z kontroli wymiarowej – Rzeczywiste pomiary z każdej partii
• Raporty z testów przewodności – weryfikacja IACS (na żądanie)
• Certyfikat zgodności – podpisany, identyfikowalny dla partii

Trzy pytania, na które często odpowiadamy

P: „Dlaczego warto wybrać miedziane nity rurowe zamiast mosiężnych nitów rurowych do zastosowań elektrycznych?”

Odp.: Miedź zapewnia przewodność 100% IACS; mosiądz oferuje ~28%. Jeśli nit musi przewodzić prąd, właściwym wyborem będzie miedź. Mosiądz jest twardszy i zapewnia lepszą odporność na zużycie w zastosowaniach mechanicznych, ale pod względem przewodności elektrycznej, przewodności cieplnej lub wymagań przeciwdrobnoustrojowych miedź zawsze wygrywa. W przypadku powyższej szyny zbiorczej klient potrzebował przewodności 100% IACS, więc jedynym wyborem była miedź.

P: „Czy korodują? Dlaczego zmieniają kolor?”

Odp.: Miedź nie rdzewieje – z biegiem czasu tworzy ochronną patynę. Ta patyna faktycznie chroni leżący pod spodem metal, przedłużając jego żywotność w środowisku zewnętrznym. Zmiana koloru z jasnoczerwonego na ciemnobrązowy lub zielony jest kosmetyczna i nie wpływa na właściwości mechaniczne ani elektryczne. Jeśli chcesz zachować jasne wykończenie, wybierz nity rurowe z miedzi walcowanej (jasnej) lub lakierowanej. W przypadku powyższej obudowy szyn zbiorczych klient wybrał gładkie wykończenie, ponieważ patyna w wewnętrznej szafce elektrycznej była akceptowalna.

P: „Gdzie są powszechnie używane?”

Odp.: Są one stosowane w wielu gałęziach przemysłu, w których przewodność lub właściwości przeciwdrobnoustrojowe mają kluczowe znaczenie:

W przypadku powyższej szyny zbiorczej właściwym wyborem były nity rurkowe z miedzi – zapewniały one 100% przewodności IACS przy montażu przy użyciu niewielkiej siły, eliminując uszkodzenia powodowane przez nity z pełnej miedzi.
