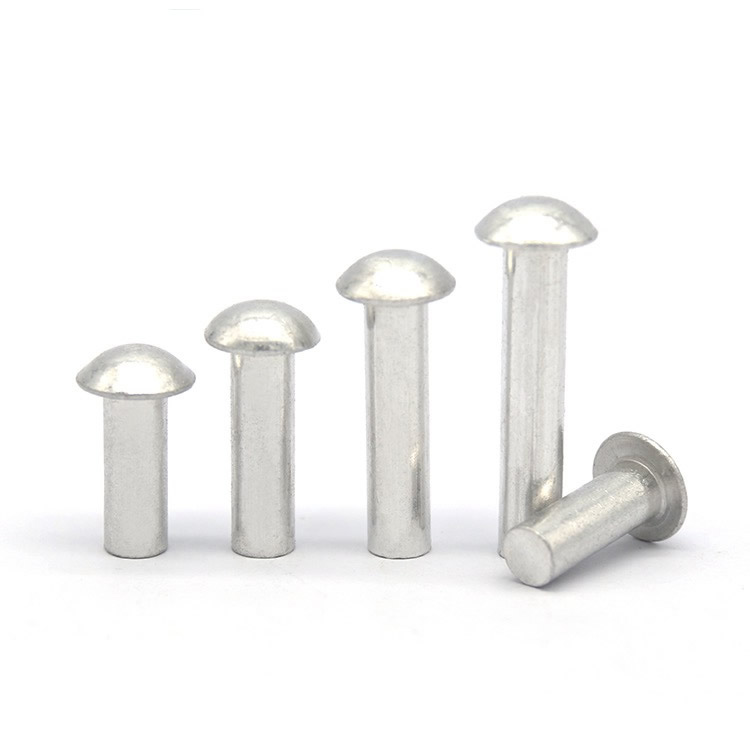

Solidne nity aluminiowe

RobimyNity aluminiowe pełnedla inżynierów, którzy potrzebują trwałości solidnego nitu, ale nie mogą sobie pozwolić na zmniejszenie masy stali. Przy wadze mniej więcej jednej trzeciej stali zapewniają tę samą siłę trzymania – pełne odkształcenie trzpienia, maksymalną wytrzymałość na ścinanie i rozciąganie – a materiał jest naturalnie odporny na korozję i niemagnetyczny.

Kiedy Twój zespół musi być lekki, trwały i mocny – konstrukcje lotnicze, lekkie elementy samochodowe, sprzęt morski lub sprzęt przenośny – rozwiązaniem są solidne nity aluminiowe.

Solidne aluminium vs. stal Solid vs. półrurowe – gdzie aluminium wygrywa

Wybierz aluminium pełne, gdy:

• Potrzebujesz maksymalnej wytrzymałości na ścinanie i rozciąganie
• Połączenie musi być trwałe – nie może się poluzować z upływem czasu
• Redukcja masy ciała jest kluczowa
• Montaż jest narażony na działanie wilgoci lub warunków zewnętrznych

Materiały i style łbów – co oferujemy

Opcje stopów

1100 Czyste aluminium– Najmiększy i najbardziej plastyczny ze stopów aluminium. Zapewnia doskonałą odporność na korozję i odkształcalność. Wybierz tę opcję do zastosowań niekonstrukcyjnych, ozdobnych wykończeń i zespołów, w których nit musi być łatwy do osadzania przy minimalnej sile.

5052 – Stop „koń pociągowy”. Dobra wytrzymałość, doskonała odporność na korozję, powszechnie dostępne. Wybierz tę opcję w przypadku większości zastosowań ogólnych, gdzie waga i odporność na korozję mają znaczenie, ale obciążenia są umiarkowane.

5056 – Opcja o dużej wytrzymałości. Wyższa zawartość magnezu zapewnia zwiększoną wytrzymałość na rozciąganie i doskonałą odporność na korozję. Wybierz tę opcję do zastosowań morskich, zespołów poddawanych dużym naprężeniom i zastosowań konstrukcyjnych, gdzie liczy się każda siła.

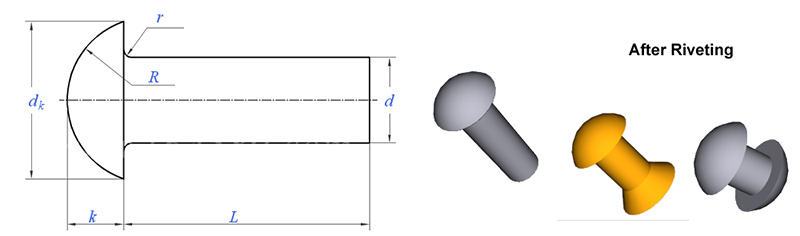

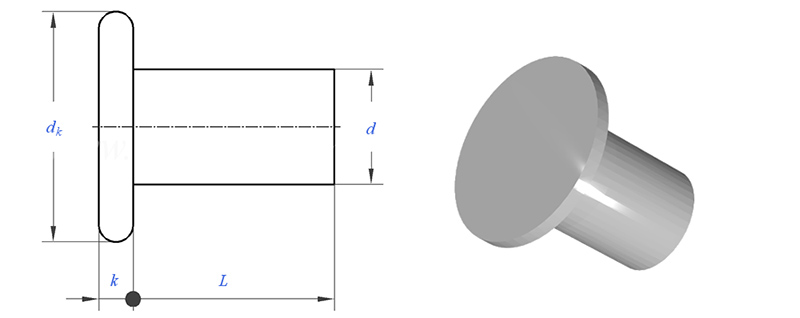

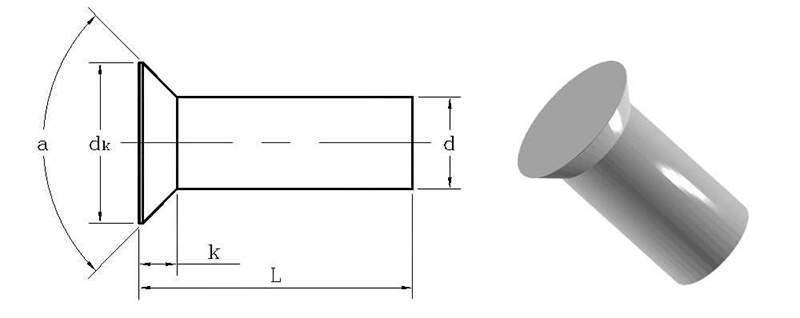

Dostępne style główki

Wykończenia powierzchni

Aluminium w naturalny sposób tworzy ochronną warstwę tlenku. Dla lepszej ochrony oferujemy:

• Zwykły (w stanie uformowanym)– Naturalna warstwa tlenku, wystarczająca do większości zastosowań wewnętrznych
• Przezroczysty anodowany– Zagęszczona warstwa tlenku, wzmocniona ochrona przed korozją
• Kolor anodowany– Dostępne w wielu kolorach w celu identyfikacji lub estetyki

Jedno prawdziwe zastosowanie – montaż silnika drona

Producent dronów przemysłowych potrzebował trwałego łącznika o dużej wytrzymałości do mocowania silnika. Mocowania silnika przenoszą podczas lotu znaczne obciążenia dynamiczne – wibracje, moment obrotowy i siły uderzenia. Oryginalne, pełne nity stalowe zapewniły wytrzymałość, ale dodały prawie 180 g do każdego drona, skracając czas lotu.

Klient potrzebował takiej samej trwałej siły trzymania, ale nie mógł sobie pozwolić na zmniejszenie masy. Rozważano półrurowe nity aluminiowe, ale wytrzymałość na ścinanie była niewystarczająca do zastosowania w montażu silnika.

Dostarczyliśmy nity pełne z aluminium i aluminium 5056 – trzpień 4,0 mm, okrągła główka 7,0 mm, długość całkowita 14,0 mm, przezroczyste anodowane wykończenie. Solidna konstrukcja zapewniała maksymalną wytrzymałość na ścinanie i rozciąganie – odpowiadającą wydajności pełnego nitu stalowego. Stop 5056 zapewnił odporność na korozję klasy morskiej podczas operacji dronami na zewnątrz. Zmniejszenie masy każdego drona wyniosło 120 g, co wydłużyło czas lotu o około 1,5 minuty.

Klient przetestował 1000 nitów na 200 dronach. Po 500 godzinach lotu i testach wibracyjnych, zero luzów, zero awarii. Obecnie zamawiają nasze nity w partiach po 150 000 sztuk rocznie.

Jak określone są nity – czego od Ciebie potrzebujemy

Są produkowane na zamówienie, dokładnie według Twoich wymagań.

Wymiary jakie potrzebujemy:

• Średnica trzpienia– 1,5 mm do 8,0 mm
• Długość całkowita– od spodu główki do końca trzonu. Obliczamy to na podstawie grubości stosu materiałów.
• Styl głowy– okrągłe, płaskie, owalne, wpuszczane, kratowe lub grzybkowe
• Średnica główki– dopasowane do wymagań dotyczących powierzchni nośnej

Wybory, których dokonujesz:

• Stop– 1100, 5052 lub 5056
• Skończyć– gładkie, anodowane przezroczyście lub anodowane kolorowo

Wybór właściwej długości całkowitej nitów pełnych:

W przypadku nitów pełnych całkowita długość musi po włożeniu pozostawić 1,2–1,5-krotność średnicy trzpienia wystającej poza stos materiału. Ten wystający materiał tworzy podczas wiązania drugą główkę.

Przykład: Jeśli łączysz dwa arkusze o grubości 2 mm (łącznie 4 mm) z trzpieniem 5 mm, potrzebujesz 1,2 × 5 mm = 6 mm wystającego trzpienia. Długość całkowita = 4mm (stos) + 6mm (występ) = 10mm.

Jeśli nie jesteś pewien długości: prześlij nam grubość stosu materiałów. Obliczymy dokładną długość. Nie pobieramy opłat za doradztwo inżynieryjne.

Przykładowy czas realizacji:5–10 dni w przypadku specyfikacji standardowych. Oprzyrządowanie niestandardowe: 15–20 dni.

Od surowca do gotowego nitu – nasz proces produkcji

Nity aluminiowe pełne powstają w procesie kucia na zimno– proces kształtowania metalu w temperaturze pokojowej przy użyciu pras wysokoobrotowych i precyzyjnych matryc. Aluminium jest materiałem, który wybacza najwięcej błędów podczas spęczania na zimno, co pozwala nam osiągać spójne wyniki we wszystkich średnicach i stopach.

Zakup materiałów– Skupujemy certyfikowany drut aluminiowy (1100, 5052, 5056) z uznanych hut. Do każdej cewki dołączony jest certyfikat testu walcowni i numer wytopu, co zapewnia pełną identyfikowalność.

Kontrola przychodzącego materiału– Każda cewka jest sprawdzana pod kątem średnicy (mikrometr laserowy, ±0,02 mm) i twardości (tester Rockwella). Spektrometr sprawdza skład stopu. Każda cewka wykraczająca poza specyfikację jest odrzucana.

Zimny ​​​​kierunek– Drut jest doprowadzany do wielostanowiskowego zimnego kolektora. W jednej ciągłej sekwencji:

• Drut jest ciągniony na dokładną średnicę trzpienia
• Przytnij do dokładnej długości pustego materiału
• Pierwszy cios wyrównuje sytuację
• Drugie uderzenie tworzy główkę (okrągłą, płaską, owalną, wpuszczaną, kratową lub grzybkową)

Lamówka– Usunięto błysk wokół krawędzi główki.

Koziołkujący– Mikrozadziory zostają wyeliminowane, a powierzchnia przygotowana do anodowania.

Anodowanie(jeśli określono) – Zastosowano przezroczyste lub kolorowe anodowanie w celu zwiększenia ochrony przed korozją.

Kontrola końcowa– 100% sortowanie optyczne dla kluczowych wymiarów. Próbka AQL zweryfikowana ręcznie. Raport wymiarowy i certyfikat wydawany przy każdej partii.

Kontrola jakości – co sprawdzamy i dlaczego jest to ważne

Nasz proces kontroli:

• Przychodzący przewód– Średnica, twardość i skład stopu sprawdzane przed produkcją.
• Pierwszy artykuł– 10 nitów mierzonych na komparatorze optycznym. Każdy wymiar zweryfikowany.
• W trakcie –5 nitów co 500 sztuk. Sprawdzono wymiary krytyczne. Jakikolwiek dryf zatrzymuje prasę.
• Test ustawień– Co 2000 sztuk, osadzane w materiale próbnym. Zacisk sprawdzony pod kątem symetrii i szczelności.
• Ostateczne sortowanie– 100% kontrola optyczna. Próbka AQL zweryfikowana ręcznie.

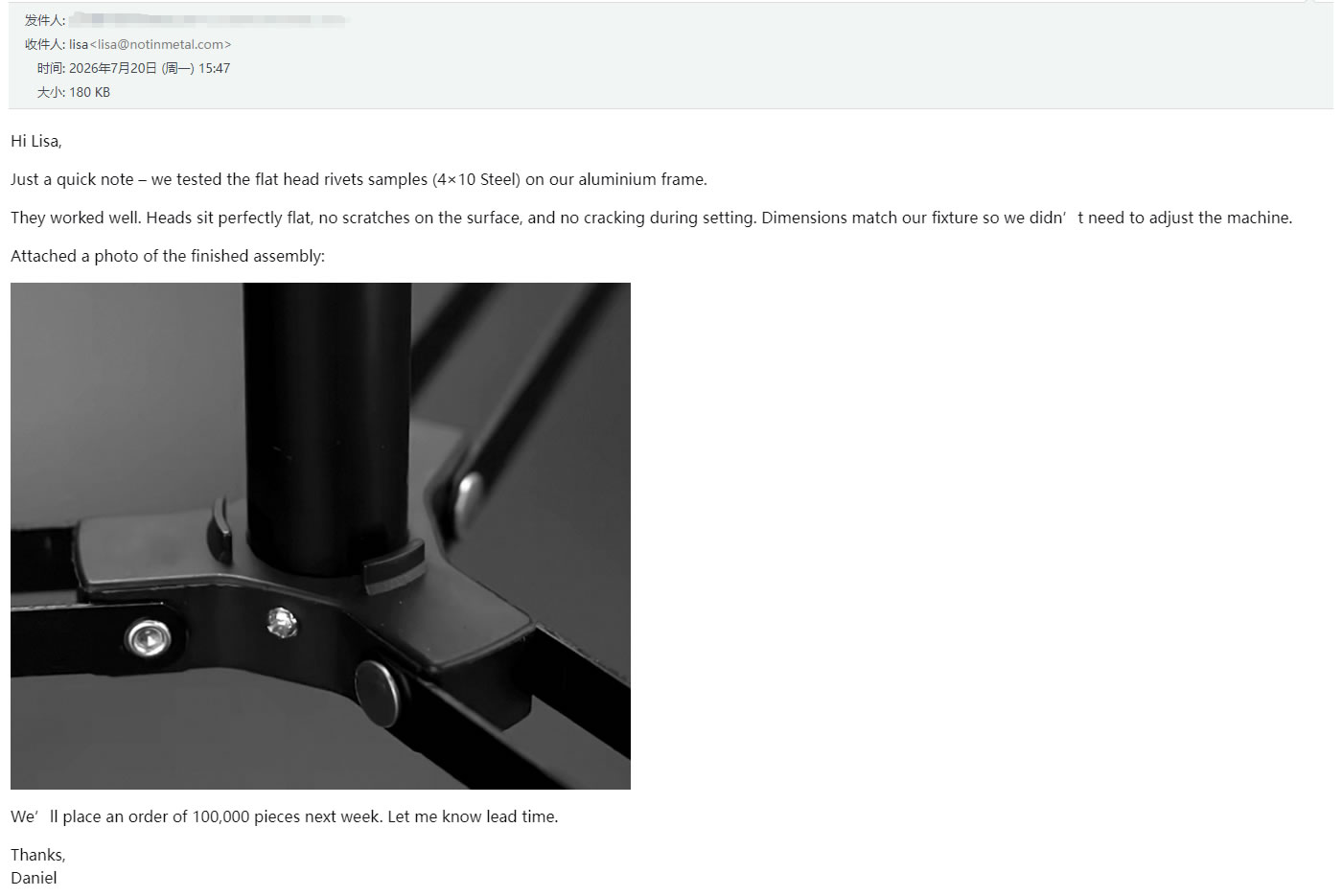

Co mówią nasi klienci – prawdziwe opinie

Twoje zamówienie – co Ci wysyłamy

Po otrzymaniu pełnych nitów aluminiowych otrzymasz pełny zapis tego, co zostało wyprodukowane i w jaki sposób zostało to zweryfikowane.

Co znajdziesz w pudełku:

• Nity w szczelnie zamkniętych torebkach foliowych– Oznakowane numerem części, numerem partii i ilością
• Certyfikat materiałowy– Skład chemiczny i właściwości mechaniczne oryginalnej cewki
• Raport z kontroli wymiarowej– Rzeczywiste wymiary 10 nitów z partii
• Certyfikat anodowania– Weryfikacja grubości (jeśli dotyczy)
• Certyfikat zgodności– Podpisany przez naszego menedżera ds. kontroli jakości, identyfikowalny wsadowo

Certyfikowany dla:ISO 9001:2015, RoHS, REACH

Gdzie są używane

• Przemysł lotniczy – panele wewnętrzne, elementy siedzeń, zespoły niestrukturalne i półstrukturalne
• Odciążanie samochodów – panele nadwozia, elementy podwozia, części zawieszenia
• Drony i UAV – mocowania silników, zespoły ramowe, połączenia konstrukcyjne
• Morskie – okucia pokładowe, połączenia konstrukcyjne, wyposażenie łodzi
• Sprzęt przenośny – urządzenia medyczne, sprzęt kempingowy, lekkie narzędzia
• Energia odnawialna – montaż paneli słonecznych, elementy turbin wiatrowych
• Dekoracyjne i niekonstrukcyjne – wykończenia, tabliczki znamionowe, lekkie obudowy (stop 1100)
• Produkcja ogólna – każdy zespół, w którym redukcja masy jest krytyczna, a połączenie musi być trwałe

Trzy pytania, na które często odpowiadamy

P: „Jaka jest różnica między pełnymi nitami aluminiowymi 1100, 5052 i 5056?”

Odp.: Różnica polega na składzie stopu i wynikających z niego właściwościach. 1100 to czyste aluminium (99%+) – najbardziej miękkie, najbardziej plastyczne, o doskonałej odporności na korozję. Stosowany do zastosowań niekonstrukcyjnych, dekoracyjnych i przy małych obciążeniach, gdzie ważne jest łatwe ustawienie. 5052 to stop ogólnego przeznaczenia o dobrej wytrzymałości i odporności na korozję – odpowiedni do większości zastosowań. 5056 zawiera wyższą zawartość magnezu, co zapewnia mu najwyższą wytrzymałość na rozciąganie (280–350 MPa) i doskonałą odporność na korozję – idealny do zastosowań morskich, konstrukcyjnych i poddawanych dużym naprężeniom. W przypadku powyższego przypadku drona klient wybrał model 5056, ponieważ mocowania silnika wymagały maksymalnej wytrzymałości w lekkim zespole.

P: „Czy zamiast nitów stalowych można zastosować pełne nity aluminiowe?”

Odp.: Tak – do zastosowań, w których wymagania dotyczące obciążenia mieszczą się w zakresie wytrzymałości aluminium. zapewniają takie samo trwałe mocowanie o maksymalnej wytrzymałości jak stal, przy jednej trzeciej ciężaru. Jednak aluminium ma mniejszą wytrzymałość na rozciąganie niż stal. Jeśli Twoje zastosowanie wymaga absolutnie maksymalnej wytrzymałości, jaką zapewnia stal, stal jest nadal właściwym wyborem. W przypadku większości lekkich zastosowań konstrukcyjnych – w przemyśle lotniczym, motoryzacyjnym, dronach i morskim – zapewniają więcej niż wystarczającą wytrzymałość, jednocześnie znacznie zmniejszając wagę.

P: „Czy nity aluminiowe korodują? Jak temu zapobiec?”

Odp.: Aluminium tworzy naturalną warstwę tlenku, która chroni przed korozją. W przypadku większości zastosowań wewnętrznych i zewnętrznych ta naturalna ochrona jest wystarczająca. Dla lepszej ochrony polecamy wykończenie anodowane bezbarwnie – pogrubia warstwę tlenku i zapewnia dodatkową odporność na korozję. W przypadku morskiego lub ciągłego narażenia na słoną wodę wybierz stop 5056 z anodowanym wykończeniem dla maksymalnej ochrony. W przypadku łączenia aluminium z różnymi metalami (np. stalą) zalecamy zastosowanie podkładek lub powłok izolacyjnych, aby zapobiec korozji galwanicznej.
