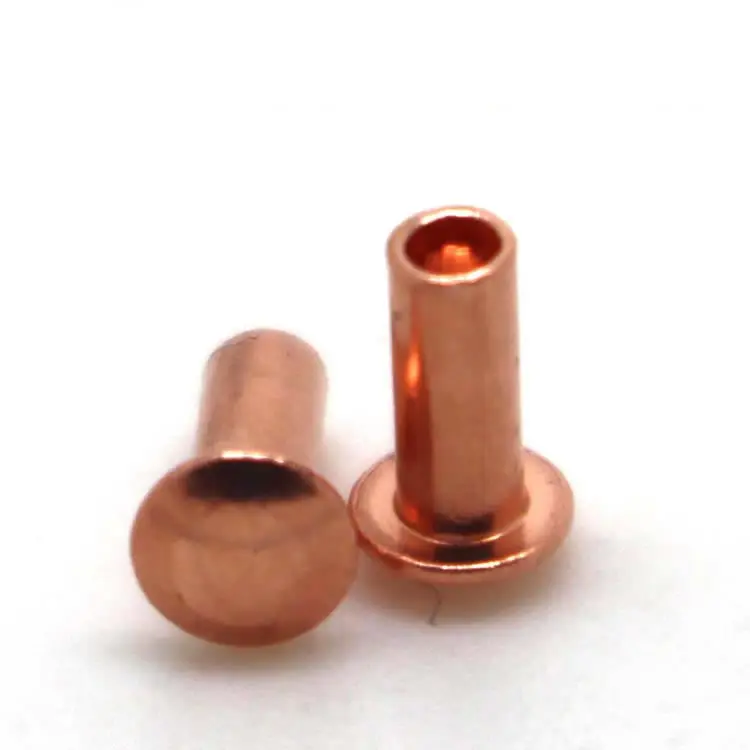

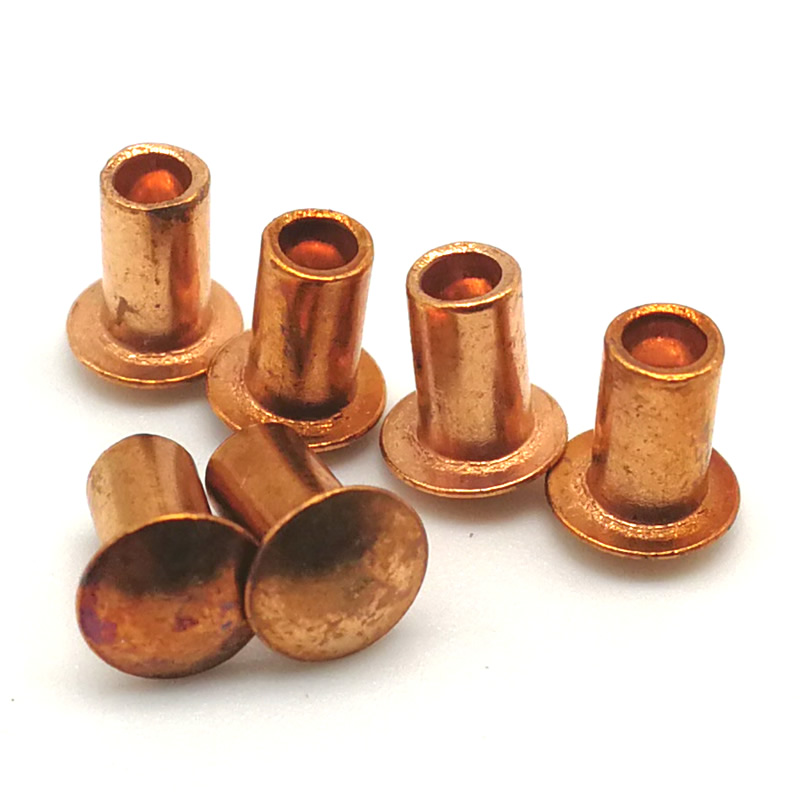

Nity półrurowe miedziane

Większość nitów jest wybierana ze względu na wytrzymałość. Nity miedziane są wybierane ze względu na swoją funkcję – przenoszą prąd, przenoszą ciepło, są odporne na bakterie i wytrzymują na zewnątrz bez rdzewienia. Konstrukcja półrurowa ma kolejną zaletę: siłę osadzania mniejszą o 70% w porównaniu z nitami pełnymi, co czyni je idealnymi do produkcji na dużą skalę, gdzie wymagana jest przewodność, ale nie można poświęcić szybkości montażu.

Trzy liczby definiujące miedziane nity półrurowe

Przewodność 100% IACS– Miedź przewodzi prąd lepiej niż jakikolwiek inny powszechnie stosowany metal złączny. Mosiądz oferuje ~28%, aluminium ~61%, stal <10%.

70% mniejsza siła osadzania– Półpusta wnęka zmniejsza siłę montażową z 4 ton do 1,2 tony (dla nitu 5 mm). Szybsze cykle, lżejsze prasy, mniejsze naprężenia materiału.

Przewodność cieplna 401 W/m·K– Miedź odprowadza ciepło ze połączeń, dzięki czemu idealnie nadaje się do stosowania w radiatorach, elektronice i sprzęcie nagrzewającym się.

Kiedy wybrać miedziane nity półrurowe

Jedno prawdziwe zastosowanie – zespół uziemiający falownika słonecznego

Producent sprzętu fotowoltaicznego potrzebował niezawodnego, przewodzącego łącznika do połączeń uziemiających wewnątrz swoich falowników. Poprzednie nity z pełnej miedzi zapewniały doskonałą przewodność, ale spowalniały linię montażową – duża siła osadzania wymagała starannego ustawienia prasy. Klient chciał tej samej przewodności przy szybszej instalacji.

Dostarczyliśmy miedziane nity półrurowe C11000 – trzpień 4,0 mm, łeb okrągły 7,0 mm, długość lufy 10,0 mm, gładkie wykończenie. Konstrukcja półrurowa zmniejszyła siłę osadzania z 3,5 tony do 1,0 tony, czyli o 71% mniej. Przewodność pozostała na poziomie 100% IACS. Klient przetestował 1000 nitów. Po 5000 cykli termicznych zerowy wzrost rezystancji. Obecnie zamawiają 150 000 sztuk rocznie.

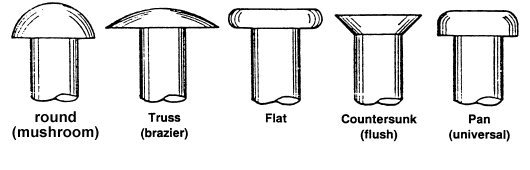

Opcje stylu głowicy – ​​który pasuje do Twojego zestawu

Jak określić – czego od Ciebie potrzebujemy

Co zapewniasz:

Średnica trzpienia– 1,5 mm do 8,0 mm

Długość lufy– obliczamy na podstawie grubości stosu materiału

Styl głowy –okrągłe, płaskie, owalne, wpuszczane, kratownicowe lub grzybkowe

Skończyć– gładkie, bębnowane (jasne), postarzane lub lakierowane

Reguła długości dla nitów półrurowych:Długość lufy = grubość stosu materiału + 1,5–2,0 mm.

Przykładowy czas realizacji:standardowo 5–10 dni; oprzyrządowanie niestandardowe: 15–20 dni.

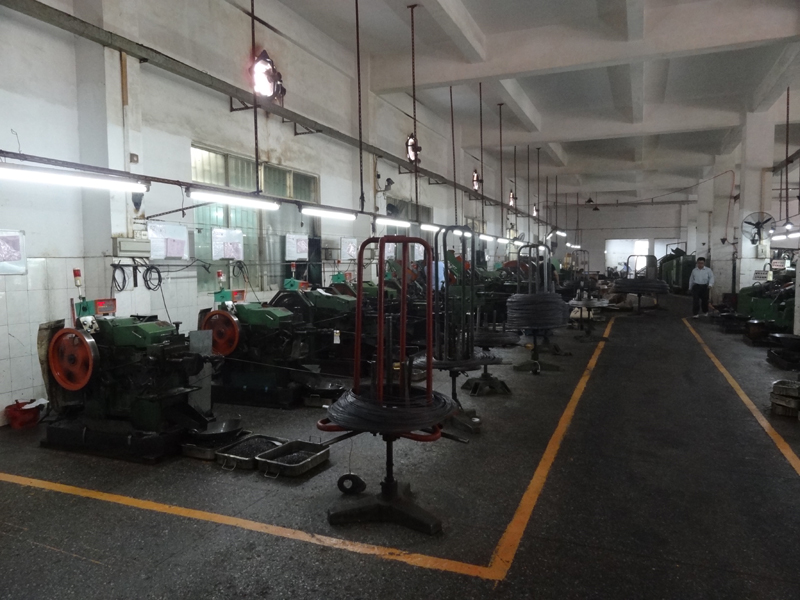

Nasz proces produkcyjny – od surowca po gotowy nit

1. Zakup surowców– Certyfikowany drut miedziany (C11000) z zatwierdzonych hut. Do każdej cewki dołączony jest certyfikat testu młyna.

2. Kontrola przychodzącego materiału– Zweryfikowano średnicę, twardość i zawartość miedzi (≥99,9%). Cewki poza specyfikacją są odrzucane.

3. Przygotowanie oprzyrządowania– Sprawdzenie i ustawienie matryc z węglików spiekanych dla wnęki półrurowej.

4. Kontrola pierwszego artykułu– 10 nitów mierzonych na komparatorze optycznym. Sprawdzono średnicę główki, długość lufy i głębokość wnęki.

5. Produkcja masowa– Kontrole w trakcie procesu: 5 nitów na 500 sztuk. Jakikolwiek dryf zatrzymuje prasę.

6. Kontrola w trakcie procesu –Co 2000 sztuk wbić 3 nity w próbkę materiału. Zacisk sprawdzony pod kątem symetrii i szczelności.

7. Końcowa kontrola wychodząca– 100% sortowanie optyczne. Próbka AQL zweryfikowana ręcznie. Wydany raport wymiarowy, certyfikat materiałowy i certyfikat zgodności.

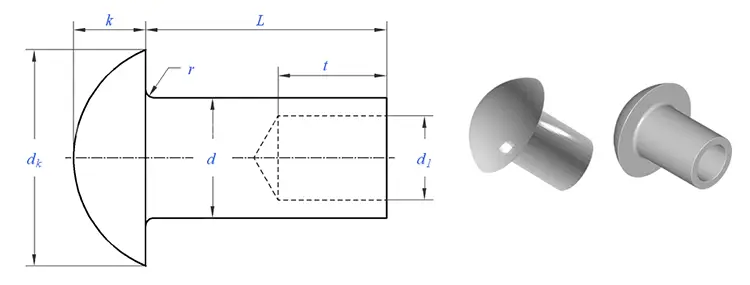

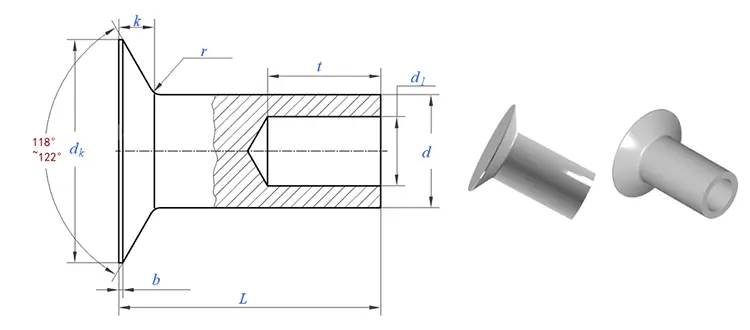

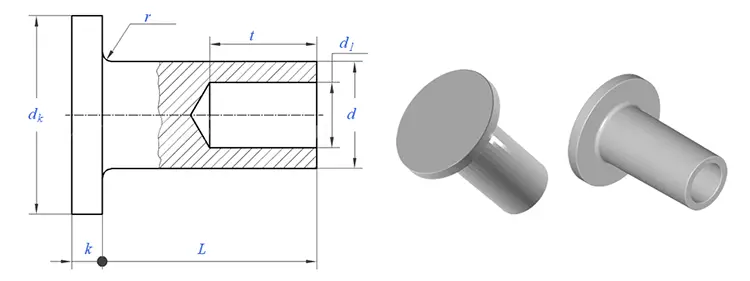

Skrócona instrukcja — wymiary i tolerancje

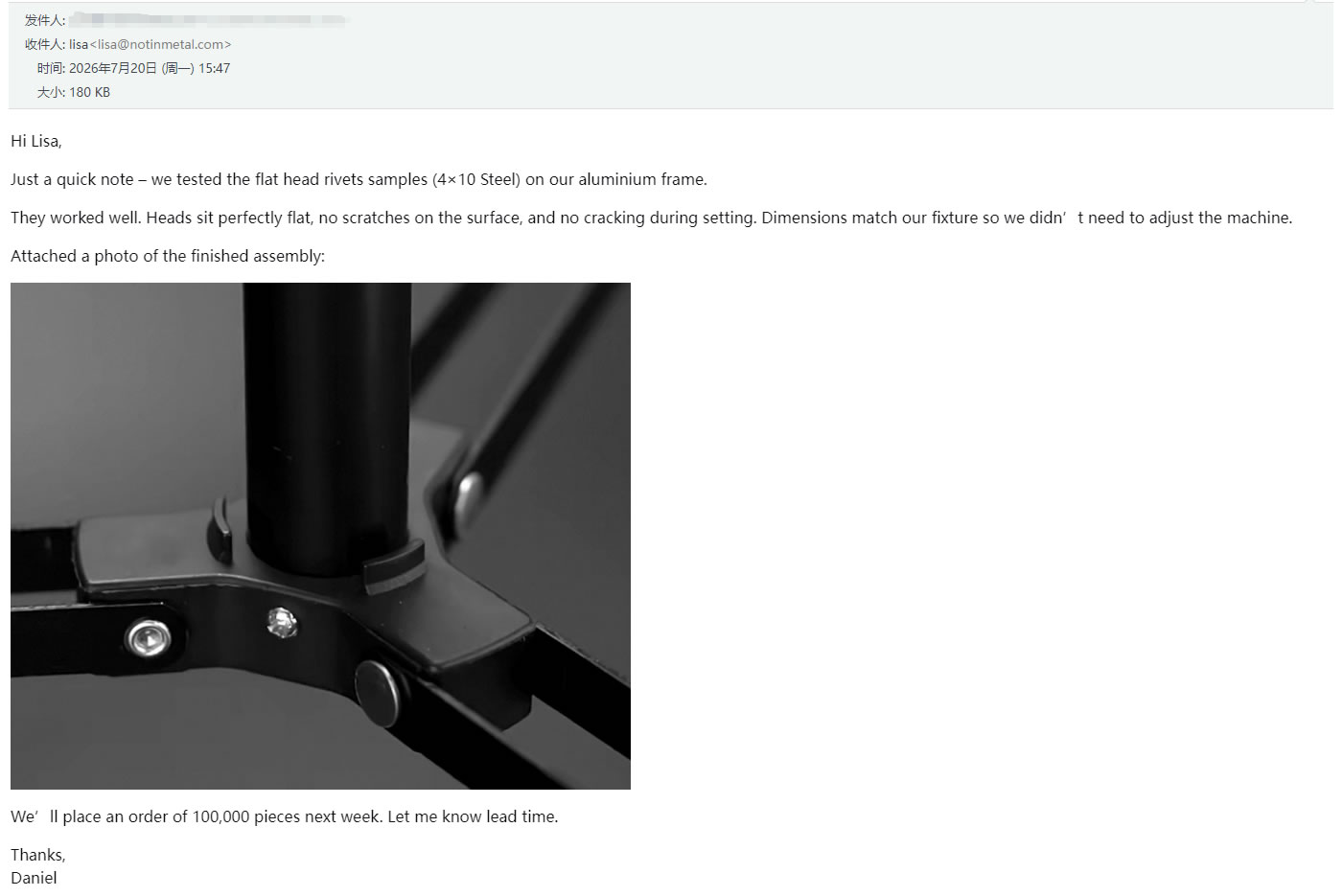

Co mówią nasi klienci – prawdziwe opinie

Trzy pytania, na które często odpowiadamy

P: „Jaka jest różnica między nitami półrurowymi miedzianymi i mosiężnymi do zastosowań elektrycznych?”

Odp.: Miedź zapewnia przewodność 100% IACS; mosiądz oferuje ~28%. Jeśli nit musi przewodzić prąd, właściwym wyborem będzie miedź. Mosiądz jest twardszy i zapewnia lepszą odporność na zużycie w zastosowaniach mechanicznych, ale w przypadku wymagań elektrycznych, termicznych lub przeciwdrobnoustrojowych miedź wygrywa za każdym razem. Konstrukcja półrurowa jest dostępna w obu materiałach, ale w przypadku krytycznej przewodności zalecana jest miedź.

P: „Dlaczego do połączeń elektrycznych wybrać miedź półrurową zamiast miedzi pełnej?”

Odp.: Konstrukcja półrurowa zmniejsza siłę osadzania o 70% przy zachowaniu tej samej przewodności IACS wynoszącej 100%. W przypadku produkcji wielkoseryjnej – jak powyższa obudowa falownika słonecznego – oznacza to szybszy montaż, lżejsze prasy i mniejsze zużycie narzędzi. Nity z pełnej miedzi są nadal właściwym wyborem do zastosowań konstrukcyjnych, gdzie wymagana jest maksymalna wytrzymałość na ścinanie. W przypadku większości połączeń elektrycznych półrurowe zapewniają więcej niż wystarczającą wytrzymałość przy lepszej wydajności produkcji.

P: „Moje miedziane nity półrurowe pękają podczas montażu – co jest tego przyczyną i jak mogę to naprawić?”

Odp.: Pękanie podczas osadzania to jeden z najczęstszych problemów, o których słyszymy w przypadku miedzianych nitów półrurowych. Miedź jest miękka i plastyczna, ale może pęknąć, jeśli warunki nie są odpowiednie. Oto najbardziej prawdopodobne przyczyny i rozwiązania:

Przyczyna 1:Długość lufy jest za krótka dla stosu materiału. Jeśli długość lufy nie przekracza 1,5–2,0 mm poza grubość materiału, pusta sekcja opadnie na dno, zanim utworzy się klin – ściana nie ma dokąd pójść i pęka. Rozwiązanie: Zmierz całkowitą grubość stosu i dodaj 1,5–2,0 mm. Długość lufy możemy dostosować przy następnym zamówieniu.

Przyczyna 2:Siła osadzania jest zbyt duża. Miedź jest miękka – nie wymaga takiego samego nacisku jak stal. Nity półrurowe wymagają jedynie 25–30% siły wymaganej w przypadku nitów pełnych. Jeśli prasa zostanie ustawiona zbyt wysoko, pusta ściana raczej pęknie niż będzie się gładko toczyć. Rozwiązanie: Zmniejsz siłę osadzania o 30% i przetestuj ponownie.

Przyczyna 3:Rozmiar otworu jest zbyt ciasny. Jeśli otwór jest za mały, lufa jest nadmiernie ściskana podczas wkładania, osłabiając ściankę jeszcze przed rozpoczęciem wiązania. Rozwiązanie: Zwiększyć rozmiar otworu do średnicy trzpienia + 0,15–0,20 mm.

Przyczyna 4:Głębokość jamy jest zbyt głęboka. Jeśli wnęka przekracza 55% długości lufy, pozostała ściana jest zbyt cienka, aby wytrzymać działanie toczne. Rozwiązanie: Przy następnym zamówieniu możemy dostosować głębokość wnęki do 45–50% długości lufy.

Jeśli występują pęknięcia i żadne z tych rozwiązań nie rozwiązuje problemu, prześlij nam próbkę pękniętych nitów i stosu materiałów. Przeanalizujemy awarię i zaproponujemy konkretną naprawę – bezpłatnie.
