Aluminiowe nity półrurowe

Pytanie o wagę – dlaczego aluminium ma znaczenie

Każdy kilogram dodany do produktu ma swoją cenę. W przemyśle lotniczym jest to paliwo. W motoryzacji są to emisje. W środowisku morskim liczy się wydajność. W sprzęcie przenośnym jest to zmęczenie użytkownika.

Nity półrurowe aluminioweważą około jedną trzecią wagi nitów stalowych. To nie jest mała różnica — zmienia sposób, w jaki produkty są projektowane, obsługiwane i obsługiwane.

Rozważ to:

• Stalowy nit o średnicy 5 mm waży około 1,8 g
• Aluminiowy nit o średnicy 5 mm waży około 0,6 g
• Na każde 1000 nitów oszczędzasz 1,2 kg wagi

W przypadku produktu zawierającego 500 nitów oznacza to oszczędność 600 g – bez zmiany projektu, tylko zmiana materiału. W branżach, w których liczy się każdy gram, ma to znaczenie.

Trzy liczby definiujące aluminiowe nity półrurowe

5052– Koń pociągowy nitów aluminiowych. Dobra wytrzymałość, doskonała odporność na korozję i szeroko dostępna. Wybierz tę opcję dla większości zastosowań.

5056 – Wyższa wytrzymałość niż 5052, przy podobnej odporności na korozję. Wybierz tę opcję, jeśli potrzebujesz lekkiego aluminium, ale aplikacja wymaga większej wytrzymałości na ścinanie.

Jedno zastosowanie, w którym oszczędność masy zmieniła wszystko – drony

Producent dronów miał problem. Każdy dron użył 120 nitów do montażu ramy z włókna węglowego i mocowań silnika. Stalowe nity dodały prawie 200 g do całkowitej masy, skracając czas lotu o prawie dwie minuty.

Przeszli na aluminiowe nity półrurowe – trzpień 3,0 mm, łeb okrągły 5,5 mm, długość lufy 6,0 mm, gatunek 5056, przezroczyste anodowane. Nity aluminiowe ważyły ​​jedną trzecią nitów stalowych. Oszczędność masy na drona: 130 g. Dodatkowy czas lotu: około 1,5 minuty.

Półrurowa wnęka zmniejsza siłę osadzania, zapobiegając uszkodzeniu ramy z włókna węglowego. Gatunek 5056 zapewnił wytrzymałość potrzebną do połączeń mocowania silnika. Przezroczyste anodowane wykończenie pasowało do istniejącego wyglądu sprzętu.

Od tego czasu producent dronów użył ponad miliona nitów w całej swojej linii dronów.

Gdzie aluminiowe nity półrurowe mają sens

Wybierz aluminium, gdy:

• Waga jest krytyczna– Każdy gram ma znaczenie. Nie chodzi tu tylko o koszty wysyłki; chodzi o wydajność produktu. Lżejszy dron lata dłużej. Lżejszy plecak nosi się łatwiej. Lżejszy samochód pojedzie dalej.
• Narażenie na korozję jest umiarkowane– Aluminium tworzy naturalną warstwę tlenku, która chroni przed korozją. W słodkiej wodzie, wilgoci i deszczu aluminium sprawdza się dobrze. W przypadku narażenia na słoną wodę należy rozważyć gatunek 5056 lub przejść na stal nierdzewną.
• Wymagany jest element niemagnetyczny– Aluminium jest niemagnetyczne, dzięki czemu nadaje się do stosowania w urządzeniach elektronicznych, sprzęcie MRI i wrażliwych instrumentach.
• Koszt jest czynnikiem– Aluminium jest droższe niż stal, ale tańsze niż mosiądz czy stal nierdzewna. W zastosowaniach wymagających lekkości i odporności na korozję przy umiarkowanych kosztach najlepszym rozwiązaniem jest aluminium.

Rozważ alternatywy, gdy:

• Wymagana jest maksymalna siła– Stal ma wyższą wytrzymałość na rozciąganie. W przypadku połączeń konstrukcyjnych pod dużym obciążeniem lepszym wyborem jest stal.
• Ekspozycja na słoną wodę jest ciągła– Stal nierdzewna zapewnia doskonałą odporność na słoną wodę.
• Wymagana jest przewodność– Mosiądz lub miedź są lepsze do zastosowań elektrycznych.

Aluminium kontra stal kontra mosiądz – szybkie porównanie

Jak określić aluminiowe nity półrurowe – przewodnik szybkiego wyboru

Krok 1 – Wybierz klasę

Krok 2 – Wybierz średnicę trzpienia

Krok 3 – Wybierz długość lufy

• Zmierz całkowitą grubość stosu materiałów.
• Dodaj 1,5–2,0 mm, aby utworzyć klincz.
• Przykład: stos 3 mm + 1,5 mm = długość lufy 4,5 mm.

Krok 4 – Wybierz styl głowy

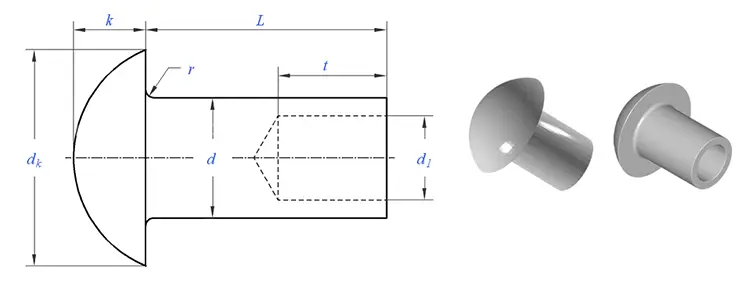

• Okrągły– widoczne łączenia, tradycyjny wygląd

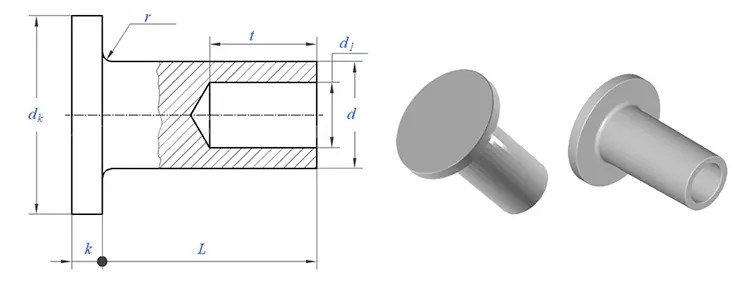

• Płaski– zespoły o ograniczonym prześwicie
• Owalny– dekoracyjny, gładki wygląd
• Kratownica– miękkie materiały, szeroka powierzchnia nośna

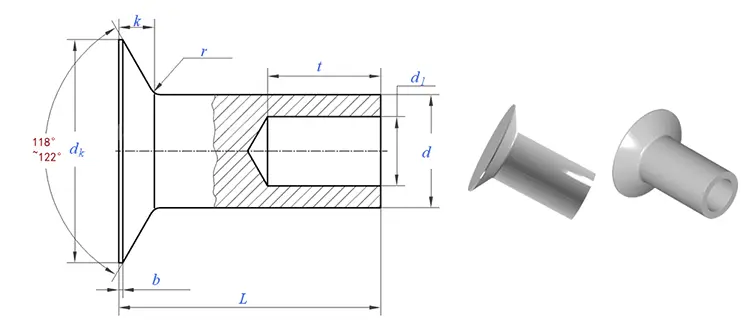

• Wpuszczany– wymagania dotyczące powierzchni zlicowanej

Krok 5 – Wybierz wykończenie

• Naturalny (anodowany)– przezroczyste lub anodowane na kolor w celu ochrony przed korozją
• Zwykły– tak jak wytłoczono, bez powłoki

Jak wykonujemy nity – od drutu do gotowej części

Wykonujemy nity półrurowe aluminiowe z łbem zimnym z drutu aluminiowego 5052 i 5056.

Co kontrolujemy:

• Jakość drutu– Każda cewka jest testowana pod kątem składu i twardości, zanim dotrze do naszych nagłówków.
• Nagłówek– Trzy progresywne uderzenia formują główkę, wyciskają trzonek i tworzą półpustą wnękę.
• Lamówka– Usuwa wszelkie przebłyski wokół krawędzi głowicy.
• Koziołkujący– Usuwa mikrozadziory.
• Anodowanie– Nakładać zgodnie ze specyfikacjami dotyczącymi ochrony przed korozją i wyglądu.

Co weryfikujemy:

• Średnica trzpienia– ±0,05mm
• Głębokość jamy– 45–55% długości lufy
• Geometria głowy– Średnica, wysokość i koncentryczność
• Twardość– Odpowiada specyfikacji gatunku

Nasza kontrola jakości – jeden nit, osiem kontroli

• Kontrola średnicy surowca – Mikrometr laserowy, ±0,02mm
• Kontrola twardości surowca – testerem Rockwella
• Kontrola wyglądu pierwszego artykułu – powiększenie 20× pod kątem wad
• Kontrola wymiarowa pierwszego artykułu – weryfikacja komparatora optycznego
• Kontrole w trakcie procesu – 5 nitów na 500 sztuk
• Ustawienie testowe – Co 2000 sztuk, osadzane w materiale próbki
• Próba w mgle solnej (jeśli jest wymagana) – ASTM B117
• Końcowa kontrola wychodząca – Sortowanie optyczne + ręczna weryfikacja AQL

Gdzie stosowane są aluminiowe nity półrurowe

Są preferowanym wyborem w przypadku lekkich zespołów:

• Lotnictwo– Panele wewnętrzne, elementy siedzeń, zespoły niekonstrukcyjne
• Automobilowy– Panele nadwozia, wykończenia wnętrza, lekkie konstrukcje
• Morski– Wnętrza łodzi, okucia pokładowe, połączenia niekonstrukcyjne
• Elektronika użytkowa– Obudowy laptopów, obudowy urządzeń, lekkie zespoły
• Artykuły sportowe– Rowery, sprzęt kempingowy, plecaki
• Sprzęt medyczny– Lekkie ramy, urządzenia przenośne
• Sprzęt przemysłowy– Lekkie osłony, panele, komponenty

Nasze certyfikaty i wyróżnienia

Nuote Metals utrzymuje:

• ISO 9001:2015 – System zarządzania jakością
• Zgodność z dyrektywą RoHS — potwierdzona testami przeprowadzonymi przez strony trzecie
• Zgodność z REACH – aktualna deklaracja SVHC
• Raporty z testów SGS – dostępne na żądanie dla określonych partii

Trzy pytania, na które często odpowiadamy

P1: Dlaczego warto wybrać nity aluminiowe zamiast stali lub stali nierdzewnej?

Odp.: Największą zaletą jest waga. Nity aluminiowe ważą jedną trzecią stali, co bezpośrednio wpływa na wydajność produktu – dłuższy czas lotu dronów, mniejsze zużycie paliwa w pojazdach, mniejsze zmęczenie użytkownika w przypadku sprzętu przenośnego. Aluminium jest również naturalnie odporne na korozję i niemagnetyczne, czego stal nie może zapewnić bez pokrycia. Wybierz nity aluminiowe, gdy liczy się waga; wybieraćnity stalowegdy koszt jest jedynym priorytetem; wybieraćnity ze stali nierdzewnejgdy ekspozycja na słoną wodę jest ciągła.

P2: Jaka jest różnica między aluminium 5052 i 5056 w aluminiowych nitach półrurowych?

Odp.: Aluminium 5056 ma wyższą zawartość magnezu, co zapewnia mu większą wytrzymałość na rozciąganie (280–350 MPa w porównaniu z 220–280 MPa w przypadku 5052). Jest również bardziej odporny na korozję, co czyni go preferowanym wyborem do zastosowań morskich i zastosowań wymagających dużych naprężeń. W większości ogólnych, lekkich zastosowań, 5052 zapewnia wystarczającą wytrzymałość przy niższych kosztach. W przypadku powyższego drona klient wybrał model 5056, ponieważ mocowania silnika wymagały większej wytrzymałości. Posiadamy w magazynie oba gatunki i możemy polecić je w zależności od konkretnego zastosowania.

P3: Czy nity aluminiowe korodują? Jak zapobiegać korozji?

Odp.: Aluminium tworzy naturalną warstwę tlenku, która chroni przed korozją. W wodzie słodkiej i większości środowisk wewnętrznych aluminium sprawdza się dobrze bez dodatkowej ochrony. Do zastosowań zewnętrznych zalecamy wykończenie anodowane (przezroczyste lub kolorowe), które zagęszcza warstwę tlenku i zwiększa ochronę przed korozją. W przypadku ciągłego narażenia na słoną wodę zalecamy przejście na gatunek 5056 z anodowanym wykończeniem lub rozważenie stali nierdzewnej, jeśli środowisko jest ekstremalne.

Rozpocznij swoją lekką konstrukcję od aluminiowych nitów półrurowych

Jeśli projektujesz z myślą o zmniejszeniu ciężaru, aluminiowe nity półrurowe są jedną z najskuteczniejszych zmian, jakie możesz wprowadzić — bez przeprojektowywania, bez dodatkowych części, po prostu ulepszenie materiału.

Co oferujemy:

• Dwa gatunki – aluminium 5052 i 5056
• Szeroki zakres trzpieni – od 1,5 mm do 8,0 mm
• Wiele rodzajów łbów – okrągłe, owalne, płaskie, kratowe, stożkowe
• Długości niestandardowe — długość lufy odpowiadająca dokładnie stosowi materiałów
• Wykończenie anodowane – przezroczyste lub kolorowe, dla lepszej ochrony przed korozją
• ISO 9001:2015 – Pełny system jakości z identyfikowalną dokumentacją

Prześlij nam swoje specyfikacje– Średnica trzpienia, długość lufy, rodzaj łba, gatunek, wykończenie i ilość.

Odpowiadamy w ciągu 24 godzin– z kosztem oprzyrządowania (jeśli występuje), ceną za sztukę i czasem realizacji.

Wysyłamy próbki– 20–50 bezpłatnych elementów do przetestowania na rzeczywistym materiale.

Gotowy do zmniejszenia masy ciała bez utraty siły? Wyślij zapytanie do Nuote Metals.
