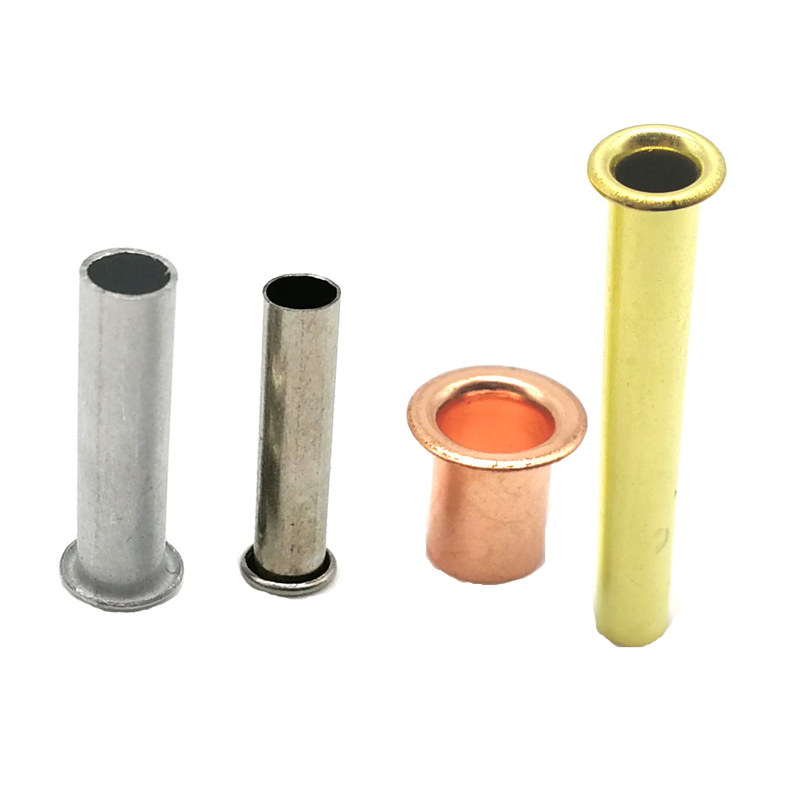

Nity rurowe

Większość nitów drążonych dostępnych na rynku jest wyciągana z blachy – proces rozpoczyna się od płaskiego paska i formuje cylinder poprzez progresywne ciągnienie. Nity rurowe są różne. Zaczynają od rzeczywistych rur metalowych – rurek bez szwu lub spawanych, przyciętych na odpowiednią długość, z uformowaną główką na jednym końcu.

Ta różnica ma znaczenie. Ponieważ zaczynają się jako rurki, mają jednakową grubość ścianki i stałą średnicę wewnętrzną. Sprawiają wrażenie bardziej solidnych niż ciągnione, puste nity. Można je ustawić czysto za pomocą prostych narzędzi ręcznych lub pras. Pusty środek można wykorzystać do okablowania, sznurowania lub po prostu do zmniejszenia ciężaru.

Jeśli do Twojego zastosowania potrzebny jest nit drążony o dużej wytrzymałości, wytrzymałości i czystym otworze, są one tym, czego szukasz.

Nity rurowe a nity drążone ciągnione – różnica, która ma znaczenie

Wybierz rurę pierwszą, gdy:Potrzebujesz nitu drążonego o bardziej solidnym dotyku. Zastosowanie obejmuje skórę, wyroby rymarskie, wykończenia morskie lub zespoły elektryczne. Potrzebujesz stałej średnicy wewnętrznej do okablowania lub sznurowania. Chcesz zapięcia, które sprawia wrażenie trwałego.

Materiały, które możemy zaoferować

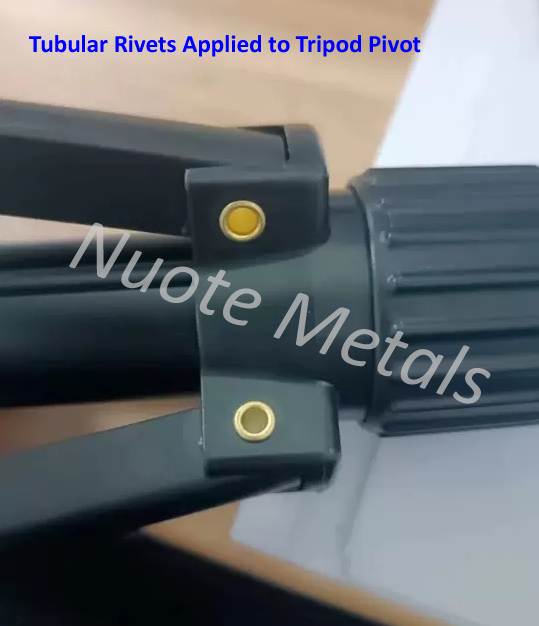

Jedno prawdziwe zastosowanie – zawias do nogi statywu aparatu

Producent profesjonalnego statywu do aparatu potrzebował lekkiego, czystego mocowania mechanizmu zawiasu nogi. Sekcje nóg są teleskopowe i składane – wystające elementy mocujące będą ocierać się o wewnętrzną rurkę nogi podczas rozciągania i chowania. Oryginalne solidne nity zapewniały wytrzymałość, ale zwiększały niepotrzebną wagę i wymagały dużej siły osadzania, która czasami uszkadzała cienką aluminiową rurkę. Rysowane oczka były zbyt lekkie i nie zapewniały wrażenia, jakiego oczekiwał klient od produktu premium.

Dostarczyliśmy nity z rur aluminiowych – trzpień 4,0 mm, łeb okrągły 7,5 mm, długość lufy 8,0 mm, przezroczyste anodowane wykończenie. Konstrukcja kolby zapewniała jednolitą grubość ścianki i czystą, stałą średnicę wewnętrzną. Pusta konstrukcja zmniejszyła całkowitą masę zawiasów o 15%. Okrągła główka przylegała czysto do powierzchni zawiasu, nie zarysowując wewnętrznej rurki nogi. Klient przetestował 500 nitów na 250 statywach. Po 10 000 cykli wysuwania i cofania, zero luzów, zero zadrapań, zero awarii. Obecnie zamawiają nasze nity w partiach po 200 000 sztuk rocznie.

Style głów – co oferujemy

Dostępne są w trzech wersjach główki:

Jak je produkujemy – cięcie rur + główkowanie

Nity rurowe zaczynają się od rur metalowych – nie drutu, nie blachy. Proces ten różni się od innych typów nitów.

1. Zakup zapasów rur– Skupujemy atestowane rury metalowe (bez szwu lub spawane) z atestowanych hut – mosiądzu, miedzi, stali nierdzewnej, stali węglowej lub aluminium. Do każdej partii dołączany jest certyfikat próby młyna i numer wytopu.

2.Kontrola przychodzącego materiału– Rury są sprawdzane pod kątem średnicy zewnętrznej (±0,02 mm), grubości ścianki i składu materiału. Rury poza specyfikacją są odrzucane.

3. Cięcie rur– Rura jest cięta na precyzyjną długość półfabrykatu przy użyciu sprzętu do cięcia o dużej prędkości. Każdy półwyrób staje się jednym nitem.

4. Nagłówek– Wycięty półfabrykat rury umieszcza się w prasie czołowej. Matryca z węglika tworzy łeb (okrągły, płaski lub wpuszczany) na jednym końcu. Pusta rura pozostaje otwarta na końcu.

5. Lamówka– Usunięto błysk wokół krawędzi głowicy.

6. Koziołkujący– Eliminacja mikrozadziorów.

7. Platerowanie lub powlekanie– Cynk, nikiel, pasywacja, lakier lub inne wykończenia są stosowane zgodnie ze specyfikacją.

8. Kontrola końcowa– 100% sortowanie optyczne dla kluczowych wymiarów. Próbka AQL zweryfikowana ręcznie. Raport wymiarowy i Certyfikat Zgodności wydawany przy każdej przesyłce.

Czas realizacji:standardowo 5–10 dni; oprzyrządowanie niestandardowe: 15–20 dni.

Jeden nit, osiem kontroli – jak zapewniamy jakość

Nie opieramy się na losowym pobieraniu próbek. Każda partia nitów rurowych przed opuszczeniem naszej fabryki przechodzi przez osiem oddzielnych bramek jakości. Zasada jest prosta: mierz wcześnie, mierz często i nigdy nie zakładaj.

Kontrola średnicy surowca– Przychodzący zapas rur jest mierzony za pomocą mikrometru laserowego. Tolerancja średnicy: ±0,02 mm. Każda cewka spoza tego zakresu jest odrzucana, zanim dotrze na halę produkcyjną.

Kontrola twardości surowca– Próbka z każdej partii rur jest testowana na twardościomierzu Rockwella. Dopuszczalny zakres różni się w zależności od materiału. Zbyt miękki i nit odkształci się podczas wbijania. Zbyt twardy i rura może pęknąć podczas kielichowania.

Kontrola wyglądu pierwszego artykułu– Po skonfigurowaniu oprzyrządowania pierwsze 10 nitów jest sprawdzanych wzrokowo w powiększeniu. Poszukujemy pęknięć, nierównych łbów, śladów na powierzchni czy zadziorów. Jakakolwiek widoczna wada zatrzymuje prasę.

Kontrola wymiarowa pierwszego artykułu– Pomiarów tych samych 10 nitów dokonuje się na komparatorze optycznym. Przed rozpoczęciem produkcji średnica łba, wysokość łba, średnica trzpienia, długość lufy i grubość ścianki muszą mieścić się w granicach tolerancji rysunku.

Kontrole w trakcie procesu– Podczas produkcji masowej operator ściąga 5 nitów co 500 sztuk. Wymiary sprawdzane są za pomocą suwmiarki cyfrowej i wskaźników go/no-go. Jakikolwiek dryft powoduje regulację oprzyrządowania.

Ustawienie testowe (próbne rozszerzanie)– Co 2000 sztuk osadzamy 3 nity w reprezentatywnej próbce materiału (tej samej grubości i typu co Twój montaż). Rozszerzony klincz sprawdza się pod kątem symetrii, szczelności i braku pęknięć. Nie akceptujemy luźnych lub popękanych nitów.

Test mgły solnej (jeśli jest wymagany)– W przypadku nitów zewnętrznych lub platerowanych wysyłamy próbki do naszego laboratorium w celu przeprowadzenia testu mgły solnej ASTM B117. Do partii wydawany jest certyfikat.

Końcowa kontrola wychodząca– Przed pakowaniem każdy nit przechodzi przez sortownik optyczny. Kamery sprawdzają średnicę główki, wysokość główki, średnicę trzonu, długość lufy i koncentryczność. Odrzucenia są automatycznie odrzucane. Następnie pobierana jest losowa próbka AQL (poziom II, 1,0) w celu ręcznej weryfikacji.

Nit rurowy, który przetrwa wszystkie osiem etapów, jest gotowy do opuszczenia naszej fabryki. Rejestrujemy każdą kontrolę przez pięć lat.

Co mówią nasi klienci – prawdziwe opinie

Trzy pytania, na które często odpowiadamy

P: „Jaka jest różnica między nitami rurowymi a nitami rurowymi – czy to to samo?”

Odp.: W wielu kontekstach „nity rurowe” i „nity rurowe” są używane zamiennie. Obydwa odnoszą się do nitów drążonych wykonanych z półproduktów rurowych. Istnieje jednak różnica techniczna: niektóre nity rurowe (DIN 7339) są wykonane z materiału taśmowego uformowanego w rurę, podczas gdy nity rurowe (DIN 7340) są wykonane z rur bez szwu lub spawanych. W Nuote Metals nasze nity są wykonane z oryginalnych rurek – przyciętych na odpowiednią długość i wykończonych – co zapewnia im jednakową grubość ścianki i stałą średnicę wewnętrzną.

P: „Czy można ich używać do połączeń elektrycznych?”

Odp.: Tak – w zależności od materiału. Nity rurowe z mosiądzu zapewniają doskonałą przewodność elektryczną i cieplną, dzięki czemu doskonale nadają się do połączeń płytek drukowanych, urządzeń uziemiających i zakończeń przewodów. Nity z rur miedzianych zapewniają jeszcze wyższą przewodność (100% IACS) w wymagających zastosowaniach elektrycznych. Nity rurowe ze stali nierdzewnej i stali węglowej nie są zalecane do połączeń elektrycznych ze względu na ich niższą przewodność.

P: „Gdzie są one powszechnie stosowane i jakie materiały są najlepsze dla każdego zastosowania?”

Odp.: Są one stosowane w wielu gałęziach przemysłu, a wybór materiału zależy od zastosowania:

W przypadku powyższej obudowy statywu aluminium było właściwym wyborem – zapewniło lekki, czysty wygląd, jakiego potrzebował klient, bez uszczerbku dla wytrzymałości i trwałości.
