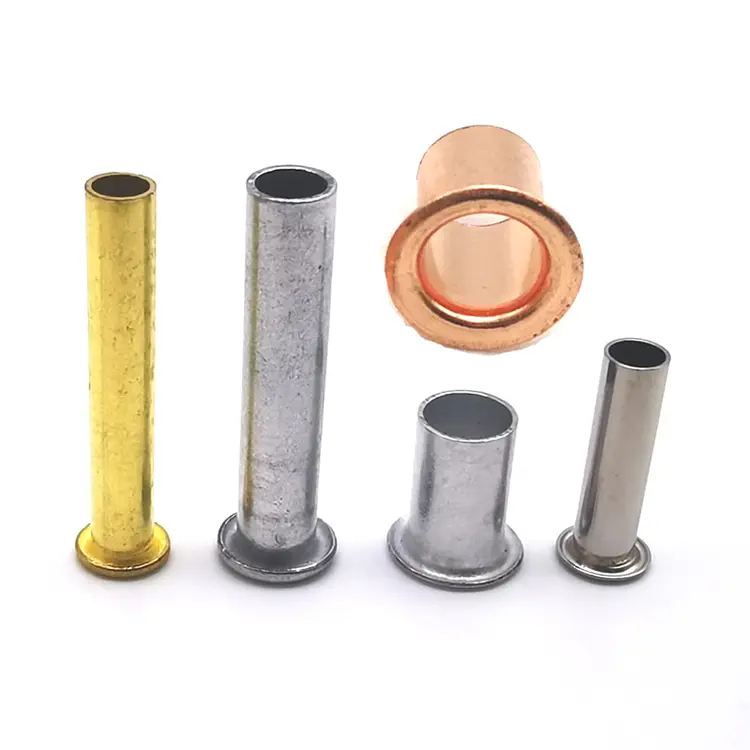

Nity rurowe

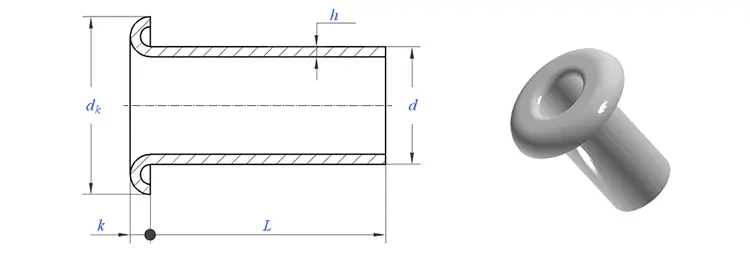

Nit rurowy to krótki kawałek metalowej rurki z łbem uformowanym na jednym końcu. Trzon jest pusty od ogona do głowy – całkowicie, a nie tylko częściowo. Podczas montażu cienka ścianka toczy się na zewnątrz z bardzo małą siłą, zwykle wynoszącą 15–20% siły wymaganej w przypadku litego nitu.

To łącznik, który wybierasz, gdy potrzebujesz czegoś lekkiego, szybkiego w montażu i delikatnego dla miękkich materiałów. Są to najlżejsze i najszybciej wiążące trwałe elementy złączne dostępne na rynku. Jeśli Twoje zastosowanie nie wymaga maksymalnej wytrzymałości i chcesz, aby produkcja przebiegała szybko, odpowiedzią są nity rurowe.

Nit rurowy vs. pełny czy półrurowy – pusta część, która zmienia wszystko

Opcje materiałowe – pięć opcji do pięciu zastosowań

Dostępne typy łbów: okrągłe, płaskie, stożkowe.

Dostępne wykończenia

Jedno prawdziwe zastosowanie – mocowanie węża do odkurzacza przemysłowego

Producent odkurzaczy przemysłowych potrzebował lekkiego i niedrogiego łącznika do mocowania złączy węży do plastikowych obudów. Poprzednie wkręty samogwintujące poluzowały się z czasem z powodu wibracji. Solidne nity popękały cienkie plastikowe ścianki. Klient potrzebował łącznika, który szybko twardnieje, trzyma się trwale i nie niszczy plastiku.

Dostarczyliśmy nity z rurki stalowej ocynkowanej – trzpień 4,0 mm, łeb okrągły 7,5 mm, długość lufy 6,0 mm. Całkowicie pusta konstrukcja rozszerzała się na zewnątrz przy minimalnej sile – bez pękania plastiku. Cynkowanie zapewniało ochronę przed korozją. Klient przetestował 1000 nitów w 500 jednostkach. Po 10 000 cykli wibracji, zero luzów, zero awarii. Obecnie zamawiają nasze nity w partiach po 300 000 sztuk rocznie.

Od półfabrykatu rurowego po gotowy nit – jak je wykonujemy

Nity rurowe zaczynają się od oryginalnych rur metalowych – przyciętych na długość z łbem uformowanym na jednym końcu. Proces jest taki sam niezależnie od materiału, ale każdy materiał wymaga innego oprzyrządowania i prędkości.

Zakup rur– Certyfikowane rury z zatwierdzonych hut. Do każdej partii dołączany jest certyfikat próby młyna oraz numer wytopowy.

Kontrola przychodząca– Rury są sprawdzane pod kątem średnicy zewnętrznej (±0,02 mm), grubości ścianki i składu materiału. Spektrometr potwierdza klasę materiału. Materiał niezgodny ze specyfikacją jest odrzucany.

Cięcie rur– Rura jest cięta na dokładną długość półfabrykatu. Każdy półfabrykat staje się jednym nitem.

Nagłówek– Wycięty półfabrykat rury umieszcza się w prasie czołowej. Matryca z węglika tworzy łeb (okrągły, płaski lub wpuszczany) na jednym końcu. Polerowane matryce zapobiegają powstawaniu śladów na powierzchni.

Lamówka– Usunięto błysk wokół krawędzi głowicy.

Koziołkujący– Eliminacja mikrozadziorów.

Platerowanie lub powlekanie (jeśli określono)– Stosuje się zgodnie z wymaganiami.

Kontrola końcowa– 100% sortowanie optyczne. Próbka AQL zweryfikowana ręcznie. Wydany raport wymiarowy, certyfikat materiałowy i certyfikat zgodności.

Przykładowy czas realizacji:standardowo 5–7 dni; oprzyrządowanie niestandardowe: 15–20 dni.

Od materiału do gotowego nitu – osiem pytań, które zadajemy przed wysyłką

Każda partia nitów rurowych przechodzi przez tę listę kontrolną. Nie przechodzimy do kolejnego etapu, dopóki na każde pytanie nie odpowiemy „tak”.

Przed rozpoczęciem produkcji:

Czy rura ma odpowiednią średnicę?– Sprawdzamy średnicę zewnętrzną mikrometrem laserowym. Tolerancja: ± 0,02 mm. Jeśli jest wyłączony, cewka nie wchodzi do krojowni.

Czy materiał jest taki jak zamówiliśmy?– Spektrometr sprawdza gatunek – stal, stal nierdzewna, mosiądz, miedź lub aluminium. Żadnych domysłów. Żadnych substytucji.

Po wykonaniu pierwszych 10 nitów:

Czy wyglądają dobrze?– Kontrola wzrokowa w powiększeniu. Pęknięcia, zadziory, nierówne łby, ślady na powierzchni – każda wada powoduje zatrzymanie prasy.

Czy wymiary są prawidłowe?– Średnicę wewnętrzną, kołnierz zewnętrzny, długość lufy i grubość ścianki mierzono za pomocą komparatora optycznego. Wszystko musi pasować do rysunku przed rozpoczęciem produkcji.

Podczas produkcji:

Czy pozostajemy w wymiarze?– Operatorzy ściągają 5 nitów co 500 sztuk. Suwmiarki cyfrowe i manometry typu go/no-go weryfikują krytyczne wymiary. Jakikolwiek dryft powoduje regulację oprzyrządowania.

Zanim wyślemy:

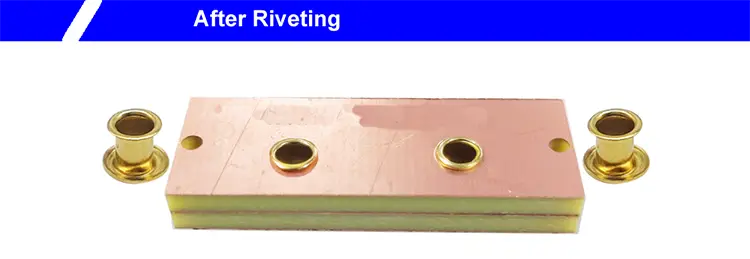

Czy dobrze osadzają się na Twoim materiale?– Co 2000 sztuk osadzamy 3 nity w próbce Twojego rzeczywistego materiału. Sprawdzamy klincz pod kątem symetrii, szczelności i pęknięć.

Czy ochrona przed korozją jest wystarczająca?– W przypadku nitów platerowanych, anodowanych lub pasywowanych przeprowadzamy testy w komorze solnej zgodnie z normą ASTM B117. Do partii wydawany jest certyfikat.

Czy są jakieś odrzuty?– Każdy nit przechodzi przez sortownik optyczny. Odrzucenia są odrzucane automatycznie. Następnie losowa próbka AQL jest poddawana ręcznej weryfikacji.

Nit rurowy, który spełnia wszystkie osiem pytań, jest gotowy do wysyłki. Prowadzimy dokumentację przez pięć lat – jeśli kiedykolwiek wystąpią problemy w terenie, możemy prześledzić partię i pobrać pełny plik.

Co mówią nasi klienci – prawdziwe opinie

Pozwalamy naszym klientom mówić za nas. Powyższe zdjęcia przedstawiają prawdziwe opinie producentów, którzy stosowali nasze nity rurowe na swoich liniach produkcyjnych – od producentów odkurzaczy, przez producentów mebli, po dostawców z branży motoryzacyjnej.

Wracają do nas z tych samych powodów:

Najszybsze ustawienie– 15–20% siły pełnego nitu, utrzymuje produkcję w ruchu

Lekki– Całkowicie pusta konstrukcja minimalizuje dodatkową masę

Stała jakość –Jednolita grubość ścianki, partia po partii

Niezawodna dostawa– Próbki wysyłamy w ciągu 5–7 dni, produkcja zgodnie z harmonogramem

Trzy pytania, na które często odpowiadamy

P: „Czy mogę otrzymać próbki przed zamówieniem ilości produkcyjnych?”

Odp.: Tak – oferujemy próbki wszystkich naszych produktów. W przypadku istniejących standardowych specyfikacji próbki są dostarczane bezpłatnie – płacisz tylko koszt wysyłki. W przypadku niestandardowych rozmiarów lub niestandardowych narzędzi dostępność próbek i czas realizacji zależą od konkretnych wymagań. Skontaktuj się z naszym zespołem sprzedaży, przedstawiając rysunek lub specyfikację, a doradzi on w sprawie przykładowych kosztów i harmonogramu dostawy.

P: „Czy nity rurowe to to samo, co nity drążone?”

Odp.: Tak – to ten sam produkt. Niektórzy producenci używają „rury”, inni używają „pustej”. Konstrukcja jest identyczna: całkowicie wydrążony wał wykonany z rur, przycięty na odpowiednią długość, z łbem uformowanym na jednym końcu. Obydwa terminy odnoszą się do tego samego elementu złącznego. W Nuote Metals używamy obu zamiennie.

P: „Jak wybrać odpowiedni materiał na nity rurowe?”

Odp.: Wybór zależy od zastosowania:

Jeśli nie masz pewności, prześlij nam szczegóły aplikacji – zalecimy odpowiedni materiał w oparciu o Twoje środowisko, wymagania dotyczące obciążenia i budżet.
