Aluminiowe nity drążone

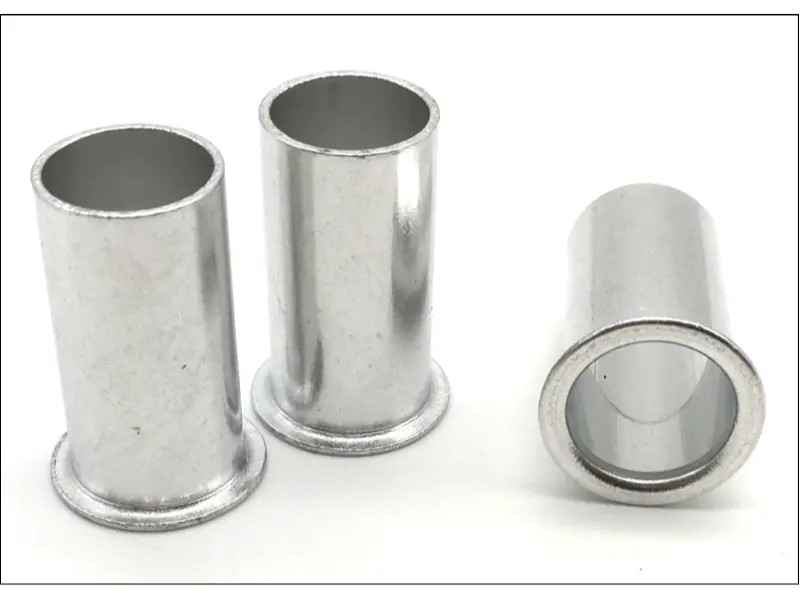

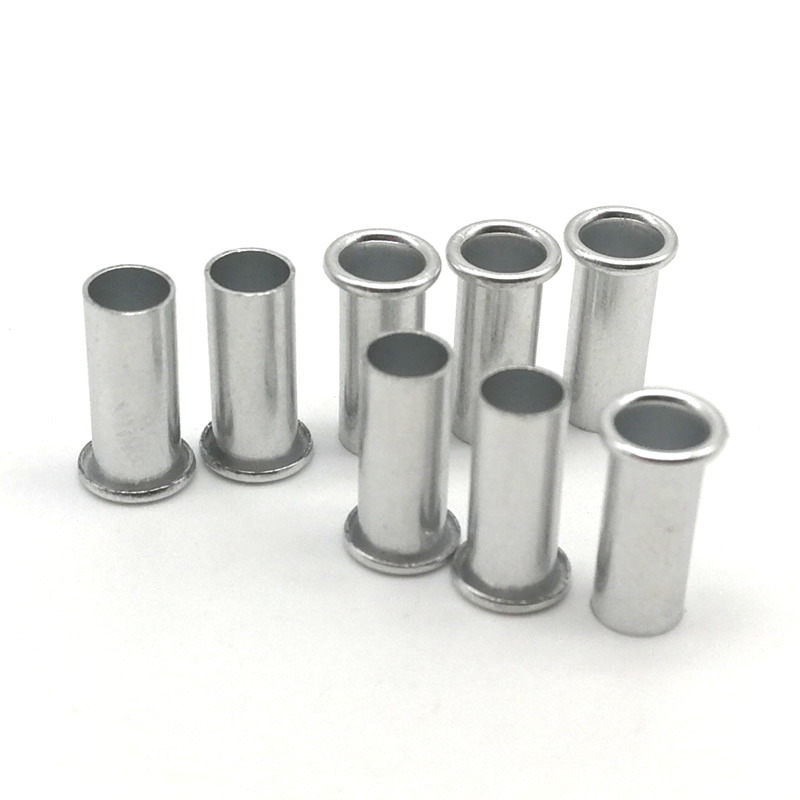

Nity drążone aluminioweto całkowicie wydrążone łączniki wykonane z rur aluminiowych – przycięte na długość z łbem uformowanym na jednym końcu. Zapewnia to jednolitą grubość ścianki, spójny otwór wewnętrzny i czyste wykończenie. Przy wadze mniej więcej jednej trzeciej stali są najlżejszą opcją w rodzinie nitów drążonych. Są niemagnetyczne, naturalnie odporne na korozję i idealnie nadają się do zespołów wrażliwych na ciężar, gdzie wymagane jest trwałe łączniki o małej sile.

Produkujemy je z rur aluminiowych w wielu gatunkach, aby dopasować je do wymagań aplikacji.

Opcje materiałowe – czyste aluminium i stopy

Wybierz 1100do zastosowań niekonstrukcyjnych, gdzie waga ma kluczowe znaczenie, a wymagania dotyczące wytrzymałości są niskie.

Wybierz 5052do lekkich zespołów ogólnego przeznaczenia, gdzie wymagana jest umiarkowana wytrzymałość i odporność na korozję.

Wybierz 5056dla wyższych wymagań wytrzymałościowych, środowisk morskich i maksymalnej odporności na korozję.

Wybierz 6061do zastosowań konstrukcyjnych wymagających dobrej wytrzymałości i obrabialności.

Dostępne wykończenia

Oferujemy wiele wykończeń powierzchni aluminiowych nitów drążonych, aby dopasować je do wymagań aplikacji:

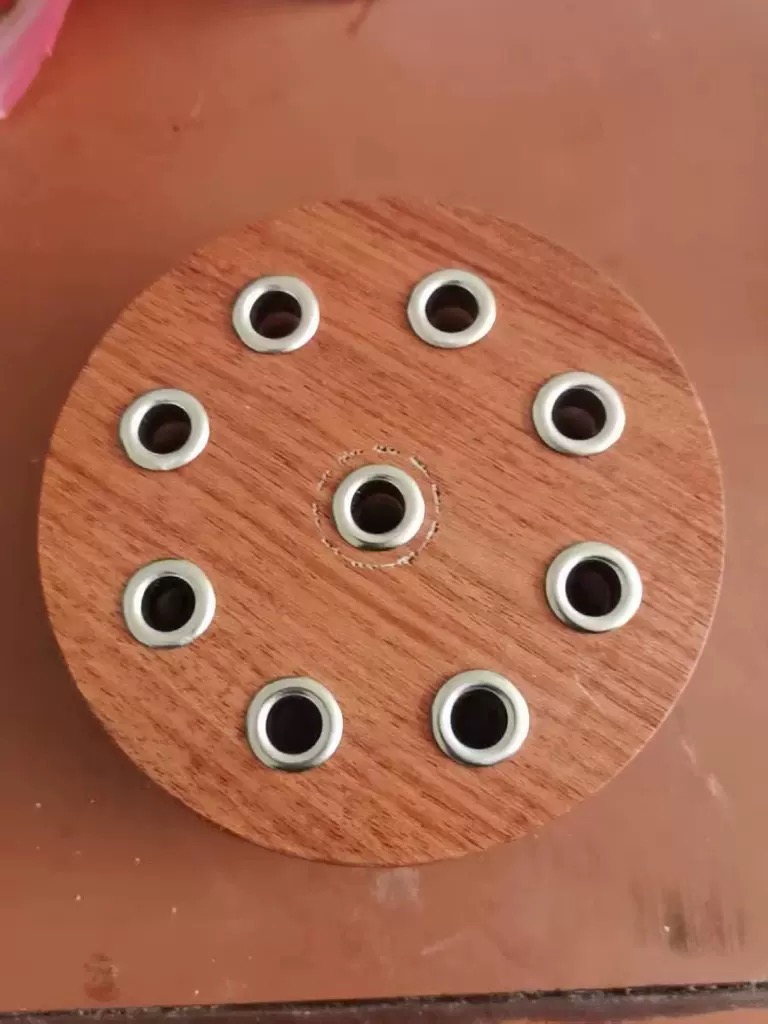

Jedno prawdziwe zastosowanie – drewniane figurki rzemieślnicze

Producent ręcznie wykonanych drewnianych figurek i rękodzieła dekoracyjnego potrzebował lekkiego, niemagnetycznego zapięcia do mocowania ruchomych ramion i akcesoriów. Do każdej figurki potrzebne było 9 nitów drążonych – po 3 na każde złącze ramienia i 3 na mocowania ozdobne. Dotychczasowe nity stalowe niepotrzebnie dodawały ciężaru i powodowały przewracanie się figurek. Klient potrzebował lżejszego łącznika, który nie rozłupuje miękkiego drewna podczas montażu.

Dostarczyliśmy aluminiowe nity drążone 5052 – trzpień 2,5 mm, łeb okrągły 5,0 mm, długość lufy 4,0 mm, gładkie wykończenie. Aluminiowe nity zmniejszyły masę całkowitą o 60% – figurki pozostały stabilne i wyważone. Pusta konstrukcja rozszerzyła się przy minimalnej sile – bez pękania miękkiego drewna. Niemagnetyczne aluminium powodowało zerowe zakłócenia. Klient przetestował 500 figurek (4500 nitów). Po 5000 cykli ruchu, zero luzów, zero pęknięć. Obecnie zamawiają nasze nity drążone w partiach po 200 000 sztuk rocznie.

Jak produkujemy nity drążone – cięcie rur + główkowanie

Aluminiowe nity drążone produkowane są wyłącznie z rur aluminiowych, a nie z blachy. Proces ten zapewnia jednolitą grubość ścianki i spójny otwór wewnętrzny.

1. Zamawianie zapasów rur – certyfikowane rury aluminiowe (1100, 5052, 5056 lub 6061) z zatwierdzonych hut. Do każdej partii dołączany jest certyfikat próby młyna i numer wytopu.

2. Kontrola materiału przychodzącego – Sprawdzenie rury pod kątem średnicy zewnętrznej (±0,02 mm), grubości ścianki i składu materiału (spektrometr). Rury poza specyfikacją są odrzucane.

3. Cięcie rury – rura jest cięta na dokładną długość półfabrykatu. Każdy półwyrób staje się jednym nitem.

4. Głowica – Wycięty półfabrykat rury umieszcza się w prasie czołowej. Matryca z węglika tworzy łeb (okrągły, płaski lub wpuszczany) na jednym końcu.

5. Przycinanie – Usunięto wypływ wokół krawędzi głowy.

6. Przewracanie – eliminacja mikrozadziorów.

7. Wykończenie powierzchni (jeśli określono) – w razie potrzeby anodowanie, nakładanie powłoki chemicznej lub nabłyszczanie.

8. Kontrola końcowa – 100% sortowanie optyczne. Próbka AQL zweryfikowana ręcznie. Wydany raport wymiarowy, certyfikat materiałowy i certyfikat zgodności.

Przykładowy czas realizacji: standardowo 5–7 dni; oprzyrządowanie niestandardowe: 15–20 dni.

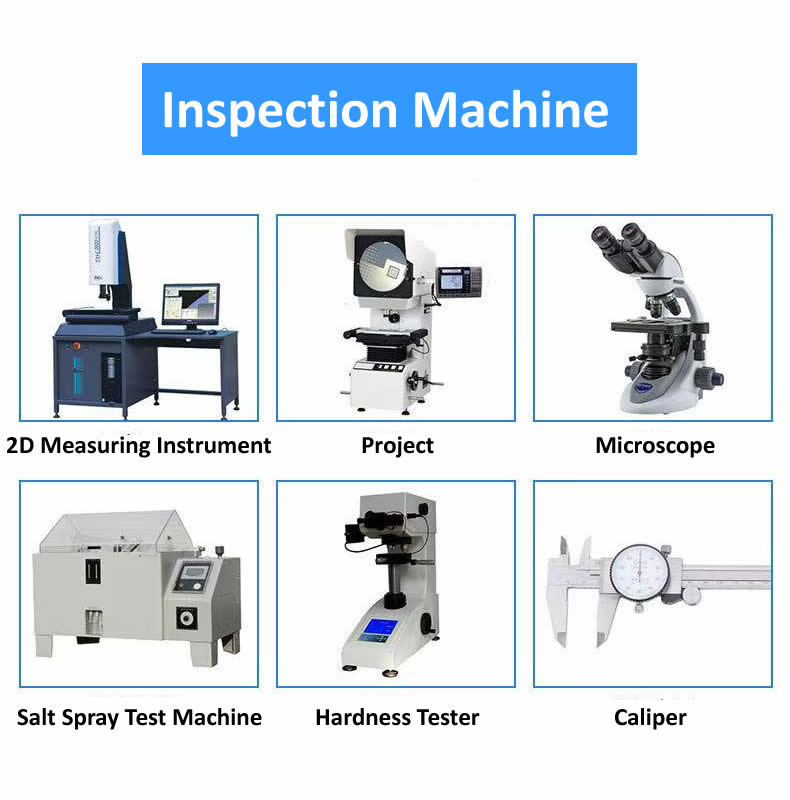

Precyzyjny sprzęt kontrolny – gwarancja jakości na każdym kroku

Aby mieć pewność, że każda partia aluminiowych nitów drążonych spełnia Twoje wymagania, dysponujemy pełną gamą skalibrowanego sprzętu kontrolnego:

Mikrometr laserowy – szybki, bezdotykowy pomiar średnicy trzpienia, średnicy zewnętrznej i grubości ścianki z dokładnością ± 0,02 mm.

Komparator optyczny (rzutnik profilowy) – wizualna kontrola profilu główki, średnicy kołnierza, promienia krawędzi i ogólnego kształtu.

System pomiaru obrazu 2.5D – automatyczny pomiar średnicy wewnętrznej, koncentryczności kołnierza, długości lufy i płaskości powierzchni.

Spektrometr – Weryfikacja składu materiału dla gatunków aluminium.

Twardościomierz Rockwella – Weryfikacja twardości surowca i produktu gotowego.

Komora do badania mgły solnej – w razie potrzeby badanie odporności na korozję (ASTM B117).

Cały sprzęt jest corocznie kalibrowany przez akredytowane laboratoria zewnętrzne. Dokumentacja kontroli jest przechowywana przez pięć lat i dołączana do każdej przesyłki.

Praca z klientami na całym świecie

Współpracujemy z producentami w Ameryce Północnej, Europie i Azji – od producentów elektroniki, przez konstruktorów dronów, po producentów rzemiosła drewnianego. Powyższe zdjęcia przedstawiają niektórych naszych cenionych partnerów odwiedzających nasz zakład, współpracujących przy niestandardowych projektach i dzielących się swoimi doświadczeniami z aluminiowymi nitami drążonymi.

Trzy pytania, na które często odpowiadamy

P: „Czy mogę otrzymać próbki aluminiowych nitów drążonych przed złożeniem zamówienia produkcyjnego?”

Odp.: Tak – oferujemy próbki wszystkich naszych produktów. W przypadku istniejących standardowych specyfikacji próbki są dostarczane bezpłatnie – płacisz tylko koszt wysyłki. W przypadku niestandardowych rozmiarów lub niestandardowych narzędzi dostępność próbek i czas realizacji zależą od konkretnych wymagań. Skontaktuj się z naszym zespołem sprzedaży, przedstawiając rysunek lub specyfikację, a doradzi on w sprawie przykładowych kosztów i harmonogramu dostawy.

P: „Czy jesteście w stanie obsłużyć pilne zamówienia przy krótszym czasie realizacji?”

Odp.: Tak – rozumiemy, że harmonogramy produkcji mogą ulec nieoczekiwanym zmianom. W przypadku standardowych rozmiarów, które mamy w magazynie lub dla których istnieje już oprzyrządowanie, często jesteśmy w stanie zrealizować pilne zamówienia z czasem realizacji wynoszącym zaledwie 3–5 dni. W przypadku niestandardowych rozmiarów wymagających nowego oprzyrządowania nasz standardowy czas realizacji wynosi 15–20 dni, ale możemy omówić opcje przyspieszone. Zalecamy jak najwcześniejszy kontakt z naszym zespołem sprzedaży w sprawie wymagań – im więcej powiadomienia, tym lepiej będziemy mogli dostosować się do Twojego harmonogramu. Zawsze będziemy przejrzyści informować o tym, co jest możliwe do osiągnięcia.

P: „Jak mogę zapobiec pękaniu aluminiowych nitów drążonych podczas osadzania?”

Odp.: Pękanie podczas wiązania jest mniej powszechne w przypadku aluminium niż w przypadku stali nierdzewnej, ale nadal może wystąpić. Oto prawdopodobne przyczyny i rozwiązania:

Przyczyna 1:Długość lufy jest za krótka. Jeśli lufa nie wystaje o 1,0–1,5 mm poza grubość materiału, pusta sekcja opada i pęka. Rozwiązanie: Zmierz całkowitą grubość stosu – dostosujemy długość lufy przy następnym zamówieniu.

Przyczyna 2:Siła osadzania jest zbyt duża. Aluminium jest miękkie – nie wymaga dużej siły. Nity drążone wymagają jedynie 15–20% siły wymaganej w przypadku nitów pełnych. Rozwiązanie: Zmniejsz siłę osadzania o 30–40% i przetestuj ponownie.

Przyczyna 3:Materiał jest zbyt twardy do zastosowania. Stopy 5056 i 6061 są twardsze niż 1100 i mogą pękać w cienkościennych nitach. Rozwiązanie: W przypadku bardziej miękkich zastosowań rozważ przejście na 1100 lub 5052.

Przyczyna 4:Rozmiar otworu jest zbyt ciasny. Jeśli otwór jest za mały, lufa jest nadmiernie ściskana. Rozwiązanie: Zwiększyć rozmiar otworu do średnicy trzpienia + 0,15–0,20 mm.

Jeśli żadna z tych metod nie rozwiąże problemu, prześlij nam próbkę pękniętych nitów i stosu materiałów. Przeanalizujemy awarię i zaproponujemy konkretną naprawę – bezpłatnie.
