Nity drążone ze stali nierdzewnej

Nity drążone ze stali nierdzewnejto całkowicie wydrążone elementy złączne, które łączą w sobie niewielką siłę montażu wału drążonego z trwałą odpornością na korozję stali nierdzewnej. W przeciwieństwie do nitów drążonych ze stali węglowej, które wymagają powlekania, aby zapobiec rdzewieniu, są one z natury odporne na korozję – warstwa tlenku chromu ulega samonaprawie. Stanowią doskonały wybór do zastosowań zewnętrznych, morskich, spożywczych i medycznych, gdzie rdza nie wchodzi w grę.

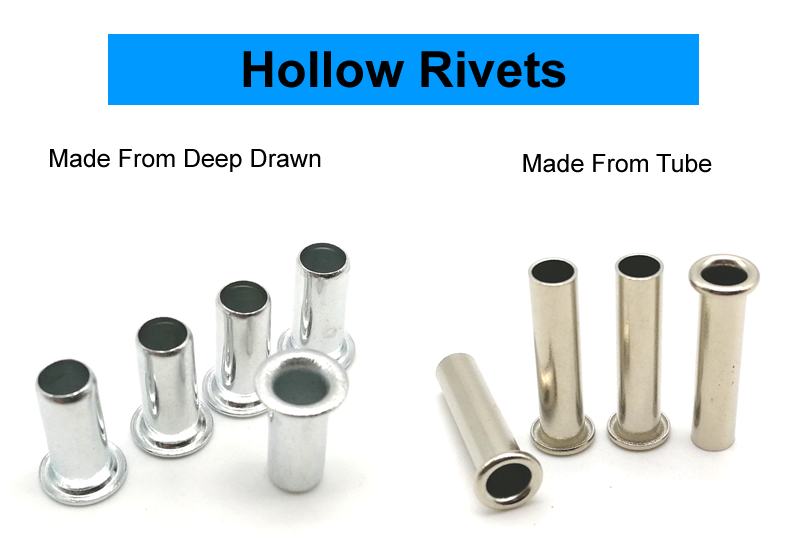

Oferujemy dwie ścieżki produkcyjne nitów drążonych ze stali nierdzewnej:

Cięcie rur + głowica– Zaczynamy od rurki ze stali nierdzewnej, przycinamy ją na odpowiednią długość i formujemy główkę na jednym końcu. Ekonomiczne w przypadku większych średnic i grubszych ścianek, z krótszym czasem realizacji oprzyrządowania.

Głęboki rysunek z arkusza– Zaczynamy od blachy nierdzewnej i formujemy nit poprzez ciągnienie progresywne. Tworzy bezszwową, jednoczęściową konstrukcję o stałej grubości ścianki i gładkim otworze wewnętrznym, idealną do cieńszych ścian i mniejszych tolerancji.

Sprawdzamy Twój rysunek i zalecamy optymalną ścieżkę produkcyjną na etapie wyceny.

Stal nierdzewna 304 a stal nierdzewna 316 – jakiego gatunku potrzebujesz?

Wybierz 304do ogólnych zastosowań na zewnątrz, sprzętu do przetwarzania żywności i zespołów przemysłowych, gdzie narażenie na sól jest ograniczone.

Wybierz 316do środowisk morskich, instalacji przybrzeżnych, zakładów chemicznych i wszelkich zastosowań, w których występują chlorki lub kwasy.

Cięcie rur a głębokie tłoczenie – który proces jest dla Ciebie odpowiedni?

Jeśli nie masz pewności, który proces jest odpowiedni dla Twojej aplikacji, prześlij nam swój rysunek. Bezpłatnie przeanalizujemy i zarekomendujemy optymalną metodę.

Pasywacja – dlaczego ma to znaczenie w przypadku nitów drążonych ze stali nierdzewnej

Stal nierdzewna nie rdzewieje, ale podczas produkcji mikroskopijne cząsteczki wolnego żelaza mogą przenieść się z narzędzia na powierzchnię. Cząsteczki te mogą rdzewieć, tworząc czerwone plamy na produkcie – mimo że sam nit jest nierdzewny.

Pasywacja usuwa wolne cząsteczki żelaza i przywraca powierzchnię rzeczywiście odporną na korozję. Bez tego na twoich „nierdzewnych” nitach mogą nadal pojawiać się plamy rdzy.

Do każdej partii elementów ze stali nierdzewnej dołączamy pasywację w standardzie, bez dodatkowych opłat.

Jedno prawdziwe zastosowanie – montaż stojaka zewnętrznego

Producent zewnętrznych stojaków wystawowych do sprzedaży detalicznej potrzebował odpornego na korozję łącznika do montażu ram stalowych malowanych proszkowo. Stojaki użytkowane były na zewnątrz przez cały rok – opady, wilgotność i zmiany temperatury były stałe. Poprzednie nity drążone ze stali węglowej ocynkowanej wykazały rdzę po jednym sezonie. Klient potrzebował łącznika, który nie rdzewieje i będzie pasował do prostego wyglądu wyświetlacza.

Dostarczyliśmy nity drążone ze stali nierdzewnej 304 – trzpień 4,0 mm, łeb okrągły 7,5 mm, długość lufy 6,0 mm, wykończenie pasywowane. Stal nierdzewna 304 zapewniała 200–500 godzin odporności na mgłę solną – co stanowi więcej niż wystarczającą ilość do ekspozycji zewnętrznych. Pasywowana powierzchnia pasowała do ram malowanych proszkowo. Pusta konstrukcja rozszerzała się przy minimalnej sile – bez zniekształceń cienkiego materiału ramy. Klient przetestował 500 nitów na 100 stojakach. Po 18 miesiącach ekspozycji na zewnątrz zero rdzy, zero awarii. Obecnie zamawiają nasze nity drążone w partiach po 150 000 sztuk rocznie.

Jak produkujemy nity drążone – dwie drogi

Trasa 1: Cięcie rur + kursowanie

1. Zamawianie zapasów rur – certyfikowane rury ze stali nierdzewnej 304 lub 316 z zatwierdzonych hut. Do każdej partii dołączany jest certyfikat próby młyna i numer wytopu.

2. Kontrola materiału przychodzącego – Sprawdzenie rury pod kątem średnicy zewnętrznej (±0,02 mm), grubości ścianki i składu materiału (spektrometr).

3. Cięcie rury – rura jest cięta na dokładną długość półfabrykatu.

4. Głowica – Wycięty półfabrykat rury umieszcza się w prasie czołowej. Matryca z węglika tworzy główkę na jednym końcu.

5. Przycinanie – Usunięto wypływ wokół krawędzi głowy.

6. Przewracanie się – eliminacja mikrozadziorów.

7. Pasywacja – usuwa wolne cząstki żelaza i odnawia warstwę tlenku chromu. W zestawie bez dodatkowych opłat.

8. Kontrola końcowa – 100% sortowanie optyczne. Próbka AQL zweryfikowana ręcznie.

Ścieżka 2: Głębokie rysowanie z arkusza

1. Zakup blachy – certyfikowana blacha ze stali nierdzewnej z zatwierdzonych hut.

2. Kontrola materiałów przychodzących – sprawdzanie blachy pod kątem grubości i składu materiału.

3. Głębokie tłoczenie progresywne – arkusz jest podawany do prasy transferowej z wielostanowiskową matrycą progresywną. W jednej ciągłej sekwencji matryca wykrawa dysk, wciąga go do kubka, pogłębia do końcowej długości lufy i przebija dno, tworząc pusty otwór.

4. Kołnierz – kołnierz jest płaski i równoległy.

5. Przewracanie się – eliminacja mikrozadziorów.

6. Pasywacja – stosowana w standardzie.

7. Kontrola końcowa – 100% sortowanie optyczne. Próbka AQL zweryfikowana ręcznie.

Przykładowy czas realizacji: standardowo 5–7 dni; oprzyrządowanie niestandardowe: 15–20 dni.

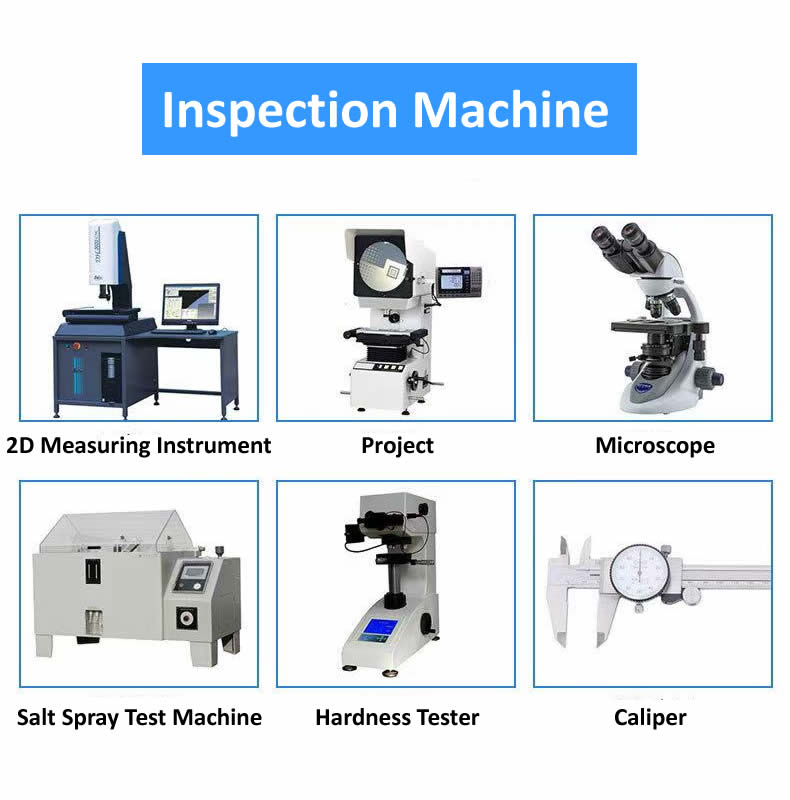

Precyzyjny sprzęt kontrolny – gwarancja jakości na każdym kroku

Aby mieć pewność, że każda partia nitów drążonych ze stali nierdzewnej spełnia Twoje wymagania, dysponujemy pełną gamą skalibrowanego sprzętu kontrolnego:

Mikrometr laserowy– Szybki, bezkontaktowy pomiar średnicy trzpienia, średnicy zewnętrznej i grubości ścianki z dokładnością ± 0,02 mm.

Komparator optyczny (projektor profilowy)– Wizualna kontrola profilu główki, średnicy kołnierza, promienia krawędzi i ogólnego kształtu względem wzorcowych szablonów nakładki.

System pomiaru obrazu 2,5D– Zautomatyzowany pomiar średnicy wewnętrznej, koncentryczności kołnierza, długości lufy i płaskości powierzchni z dużą precyzją.

Spektrometr– Weryfikacja składu materiału dla gatunków stali nierdzewnej 304 i 316, zapewniająca, że ​​każda partia jest zgodna ze specyfikacją certyfikowanego materiału.

Twardościomierz Rockwella– Weryfikacja twardości surowca i gotowego produktu w celu potwierdzenia stałych właściwości materiału.

Komora testowa mgły solnej– Badanie odporności na korozję zgodnie z normami ASTM B117 w celu sprawdzenia skuteczności pasywacji i wydajności gatunku.

Grubościomierz XRF– Nieniszcząca weryfikacja konsystencji warstwy pasywacyjnej i jakości powierzchni.

Cały sprzęt jest co roku kalibrowany przez akredytowane laboratoria zewnętrzne. Dokumentacja kontroli jest przechowywana przez pięć lat i dołączana do każdej przesyłki.

Praca z klientami na całym świecie

Współpracujemy z producentami w Ameryce Północnej, Europie i Azji – od producentów wyświetlaczy zewnętrznych, przez dostawców wyposażenia morskiego, po konstruktorów sprzętu do przetwarzania żywności. Powyższe zdjęcia przedstawiają niektórych naszych cenionych partnerów odwiedzających nasz zakład, współpracujących przy niestandardowych projektach i dzielących się swoimi doświadczeniami z nitami drążonymi ze stali nierdzewnej.

Dla każdej partii utrzymujemy pełną identyfikowalność i dokumentację jakościową:

• Certyfikaty materiałowe – Certyfikaty testów walcowni identyfikujące oryginalną cewkę
• Raporty z kontroli wymiarowej – Rzeczywiste pomiary z każdej partii
• Weryfikacja pasywacji – udokumentowana zgodność z ASTM A967
• Certyfikat zgodności – podpisany, identyfikowalny dla partii

Trzy pytania, na które często odpowiadamy

P: „Czy mogę otrzymać próbki nitów drążonych ze stali nierdzewnej przed złożeniem zamówienia produkcyjnego?”

Odp.: Tak – oferujemy próbki wszystkich naszych produktów. W przypadku istniejących standardowych specyfikacji próbki są dostarczane bezpłatnie – płacisz tylko koszt wysyłki. W przypadku niestandardowych rozmiarów lub niestandardowych narzędzi dostępność próbek i czas realizacji zależą od konkretnych wymagań. Skontaktuj się z naszym zespołem sprzedaży, przedstawiając rysunek lub specyfikację, a doradzi on w sprawie przykładowych kosztów i harmonogramu dostawy. Wierzymy w testowanie przed zatwierdzeniem zamówienia – chcemy, abyś miał pewność co do produktu, zanim zamówisz ilości produkcyjne.

P: „Jaka jest różnica między nitami drążonymi SUS304 i 316 – który wybrać?”

Odp.: Różnica polega na zawartości molibdenu. 316 zawiera 2–3% molibdenu, który zapewnia doskonałą odporność na chlorki (słona woda, sole odladzające, wybielacze). 304 zapewnia doskonałą ogólną odporność na korozję, ale może wżerać się przy długotrwałym narażeniu na słoną wodę. Wybierz 304 do ogólnego użytku na zewnątrz – deszcz, słońce, wilgoć, kontakt z żywnością. Wybierz 316 dla środowisk morskich, instalacji przybrzeżnych, zakładów chemicznych i wszelkich zastosowań, w których występuje mgła solna. W przypadku powyższej gabloty, liczba 304 była wystarczająca, ponieważ stojaki były używane na zewnątrz, ale nie w ciągłym narażeniu na słoną wodę.

P: „Jak mogę zapobiec pękaniu nitów drążonych ze stali nierdzewnej podczas osadzania?”

Odp.: Stal nierdzewna twardnieje szybciej niż stal węglowa i jest bardziej podatna na pękanie, jeśli warunki nie są odpowiednie. Oto prawdopodobne przyczyny i rozwiązania:

Przyczyna 1:Siła osadzania jest zbyt duża. Nity drążone wymagają jedynie 15–20% siły wymaganej w przypadku nitów pełnych. Stal nierdzewna twardnieje pod ciśnieniem – nadmierna siła powoduje pękanie, zanim ściana zacznie się rozszerzać. Rozwiązanie: Zmniejsz siłę osadzania o 30–40% i przetestuj ponownie.

Przyczyna 2:Długość lufy jest za krótka. Jeśli lufa nie wystaje o 1,0–1,5 mm poza grubość materiału, pusta sekcja opada i pęka. Rozwiązanie: Zmierz całkowitą grubość stosu – dostosujemy długość lufy przy następnym zamówieniu.

Przyczyna 3:Utwardzanie przez zgniot z poprzedniego formowania. Stal nierdzewna szybko twardnieje. Jeśli prędkość prasy jest zbyt duża lub oprzyrządowanie jest zużyte, metal twardnieje, zanim będzie mógł się rozszerzyć. Rozwiązanie: Używamy matryc z polerowanego węglika i kontrolowanych prędkości rozszerzania, specjalnie w przypadku nitów drążonych ze stali nierdzewnej.

Przyczyna 4:Rozmiar otworu jest zbyt ciasny. Jeśli otwór jest za mały, lufa jest nadmiernie ściskana. Rozwiązanie: Zwiększyć rozmiar otworu do średnicy trzpienia + 0,15–0,20 mm.

Jeśli żadna z tych metod nie rozwiąże problemu, prześlij nam próbkę pękniętych nitów i stosu materiałów. Przeanalizujemy awarię i zaproponujemy konkretną naprawę – bezpłatnie.
