Nity z rur miedzianych

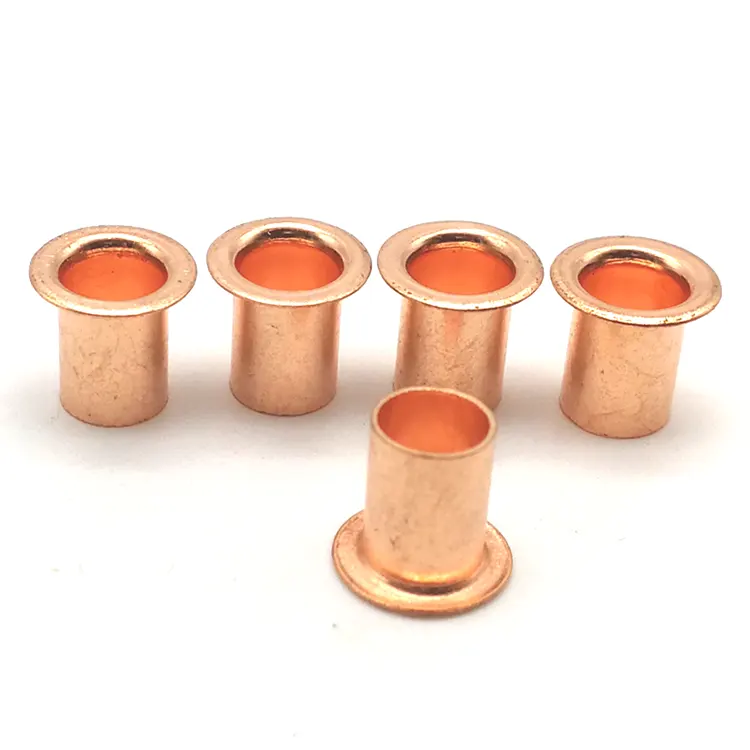

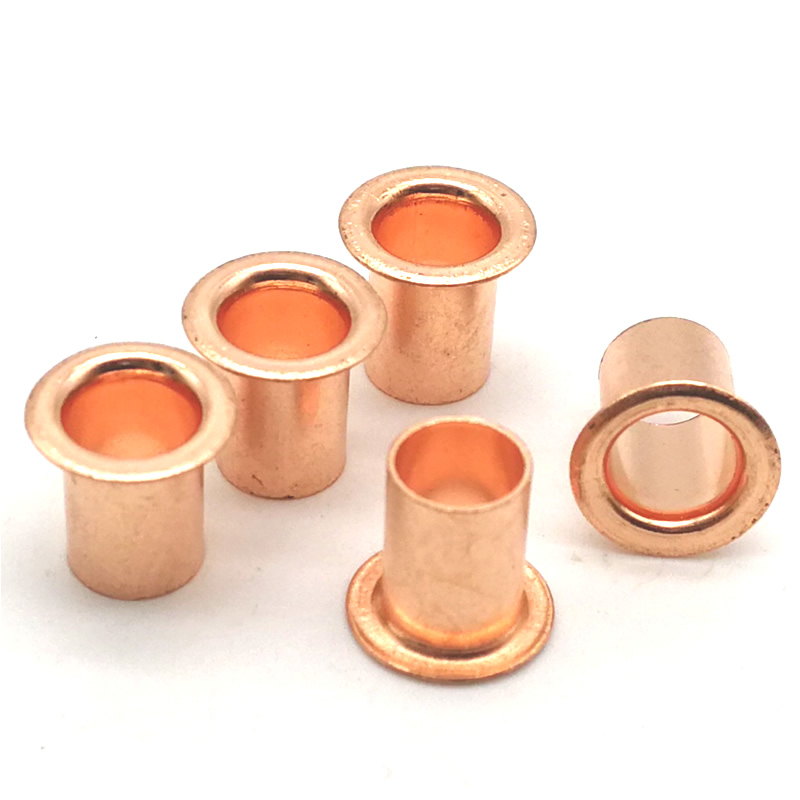

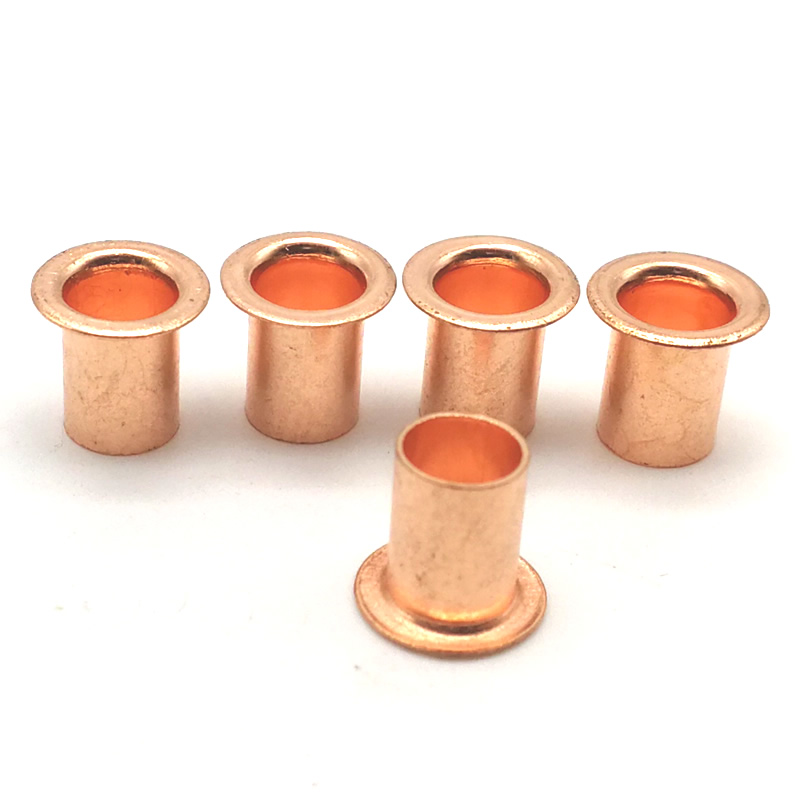

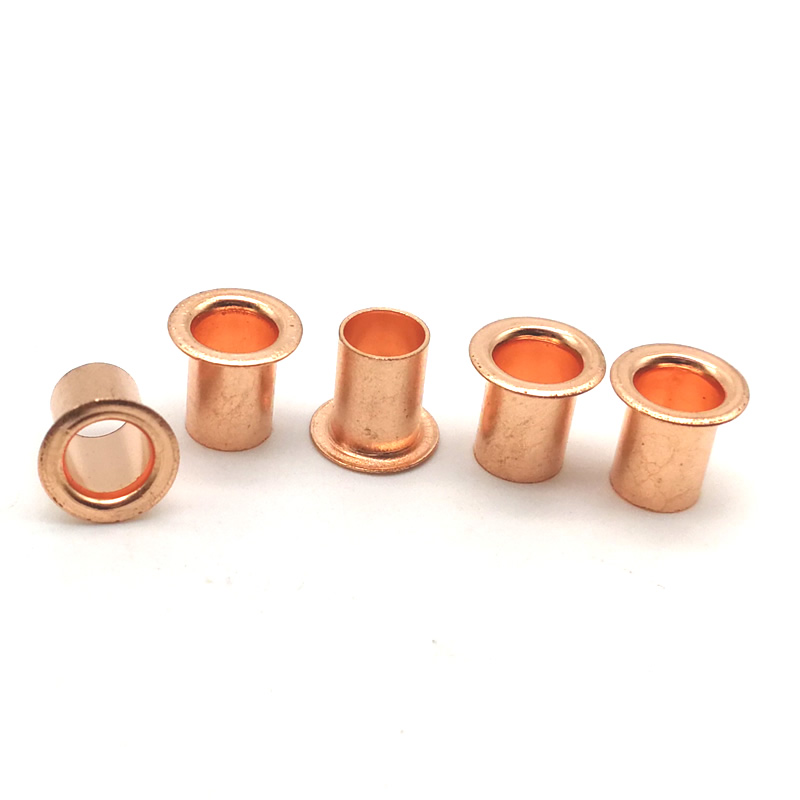

Nity z rur miedzianych– również powszechnie nazywanymiedziane nity drążone– to wydrążone elementy złączne wykonane z rzeczywistych rur miedzianych C11000. Ten sam produkt. Dwa nazwiska. Wykonujemy ten sam niezawodny element złączny, niezależnie od tego, jak to nazwiesz.

Dlaczego należy określić miedź? Ponieważ miedź spełnia trzy funkcje, z którymi nie może się równać żaden inny materiał na nity rurowe. Przewodzi prąd lepiej niż cokolwiek innego (100% IACS). Przewodzi ciepło szybciej niż cokolwiek innego (401 W/m·K). I w naturalny sposób zabija bakterie. Jeśli Twoja aplikacja wymaga jednego z nich, odpowiedzią jest miedź. Jeśli potrzebuje wszystkich trzech, jedyną odpowiedzią jest miedź.

Miedź kontra wszystko inne – liczby, które mają znaczenie

Nity z rur miedzianych a nit półrurowy czy pełny – tam, gdzie pasuje

Miedź C11000 – Właściwości materiału

Dostępne wykończenia

Jedno prawdziwe zastosowanie – zespół radiatora zasilacza

Producent zasilaczy przemysłowych dużej mocy potrzebował łącznika umożliwiającego przymocowanie radiatora do płytki drukowanej. Śruby stalowe zapewniały połączenie mechaniczne, ale przenoszenie ciepła było słabe – gromadzenie się ciepła skracało żywotność komponentów. Klient potrzebował łącznika, który odprowadzałby ciepło z najważniejszych komponentów, zapewniając jednocześnie trwałe połączenie mechaniczne.

Dostarczyliśmy nity z rur miedzianych C11000 – trzpień 4,0 mm, łeb okrągły 7,5 mm, długość lufy 6,0 mm, gładkie wykończenie. Miedź zapewniła przewodność cieplną na poziomie 401 W/m·K – ciepło było efektywnie odprowadzane z zasilacza. Pusta konstrukcja rozszerzyła się przy minimalnej sile – bez uszkodzenia płytki drukowanej. Klient przetestował 500 nitów w 500 zasilaczach. Po 5000 cykli termicznych zero awarii. Obecnie zamawiają nasze nity rurowe w partiach po 150 000 sztuk rocznie.

Od rurki miedzianej do gotowego nitu – jak je wykonujemy

Nity z rur miedzianych zaczynają się od oryginalnych rur miedzianych C11000. Miedź jest miękka i ciągliwa – łatwo płynie, ale także łatwo pozostawia ślady. Nasz proces ma na celu wytwarzanie czystych, spójnych nitów bez szkody dla materiału.

Zakup rur– Certyfikowana rura miedziana C11000 z zatwierdzonych hut. Do każdej cewki dołączony jest certyfikat testu młyna i numer wytopu.

Kontrola przychodząca– Rury są sprawdzane pod kątem średnicy zewnętrznej (±0,02 mm), grubości ścianek i zawartości miedzi (spektrometr weryfikuje ≥99,9%). Materiał niezgodny ze specyfikacją jest odrzucany.

Cięcie rur– Rura jest cięta na dokładną długość półfabrykatu. Każdy półfabrykat staje się jednym nitem.

Nagłówek– Wycięty półfabrykat rury umieszcza się w prasie czołowej. Matryca z węglika tworzy łeb (okrągły, płaski lub wpuszczany) na jednym końcu. Polerowane matryce zapobiegają powstawaniu śladów na powierzchni.

Lamówka– Usunięto błysk wokół krawędzi głowicy.

Koziołkujący– Eliminacja mikrozadziorów.

Platerowanie lub powlekanie (jeśli określono) –Stosowany zgodnie z wymaganiami.

Kontrola końcowa– 100% sortowanie optyczne. Próbka AQL zweryfikowana ręcznie. Wydany raport wymiarowy, certyfikat materiałowy i certyfikat zgodności.

Przykładowy czas realizacji: 5–7 dni standardowo; oprzyrządowanie niestandardowe: 15–20 dni.

Z kim współpracujemy — zaufali nam producenci na całym świecie

Dostarczamy nity z rur miedzianych producentom w Ameryce Północnej, Europie i Azji. Nasi klienci budują:

• Zasilacze i elektronika przemysłowa – Mocowania radiatorów, zarządzanie ciepłem
• Sprzęt do dystrybucji energii elektrycznej – Połączenia szyn zbiorczych, zespoły uziemiające
• Oświetlenie LED – termotransfer, montaż na płycie sterownika
• Morskie systemy elektryczne – Połączenia odporne na korozję, przewodność
• Sprzęt do przetwarzania żywności – Powierzchnie antybakteryjne, zespoły higieniczne
• Systemy HVAC – Zarządzanie ciepłem, odporność na korozję

Współpracujemy zarówno z małymi zakładami montażowymi, jak i dużymi producentami OEM – od szybkiego prototypowania po serie produkcyjne na dużą skalę. Naszą siłą jest elastyczność: niestandardowe rozmiary, szybkie próbki i stała jakość w każdej ilości.

Trzy pytania, na które często odpowiadamy

P: „Czy mogę otrzymać próbki przed zamówieniem ilości produkcyjnych?”

Odp.: Tak – oferujemy próbki wszystkich naszych produktów. W przypadku istniejących standardowych specyfikacji próbki są dostarczane bezpłatnie – płacisz tylko koszt wysyłki. W przypadku niestandardowych rozmiarów lub niestandardowych narzędzi dostępność próbek i czas realizacji zależą od konkretnych wymagań. Skontaktuj się z naszym zespołem sprzedaży, przedstawiając rysunek lub specyfikację, a doradzi on w sprawie przykładowych kosztów i harmonogramu dostawy.

P: „Dlaczego do zastosowań związanych z zarządzaniem ciepłem wybrać nity z rur miedzianych zamiast mosiądzu lub aluminium?”

Odp.: Miedź oferuje przewodność cieplną na poziomie 401 W/m·K, w porównaniu do ~120 W/m·K w przypadku mosiądzu i ~140 W/m·K w przypadku aluminium. W zastosowaniach, w których odprowadzanie ciepła ma kluczowe znaczenie – takich jak zasilacze, oświetlenie LED lub elektronika – miedź jest oczywistym wyborem. Różnica w wydajności cieplnej może bezpośrednio wpływać na żywotność komponentów i niezawodność systemu. W powyższym przypadku zasilacza miedź była niezbędna, ponieważ klient musiał skutecznie odprowadzać ciepło z wrażliwych komponentów.

P: „Czy nity z rur miedzianych korodują? Dlaczego zmieniają kolor?”

Odp.: Miedź nie rdzewieje – z biegiem czasu tworzy ochronną patynę. Ta patyna faktycznie chroni leżący pod spodem metal, przedłużając jego żywotność w środowisku zewnętrznym. Zmiana koloru z jasnoczerwonego na ciemnobrązowy lub zielony jest kosmetyczna i nie wpływa na właściwości mechaniczne ani elektryczne. Jeśli chcesz zachować jasne wykończenie, wybierz nity z rur miedzianych walcowanych (jasnych) lub lakierowanych. W przypadku powyższego zasilacza klient wybrał gładkie wykończenie, ponieważ patyna była akceptowalna w wewnętrznej obudowie przemysłowej.
