nity z rurek miedzianych

Niektórzy klienci do nich dzwoniąnity z rurek miedzianych. Inni je nazywająnity z rur miedzianych. Ten sam produkt. Ten sam materiał. Ten sam proces produkcyjny. Wykonujemy ten sam niezawodny element złączny, niezależnie od tego, jak to nazwiesz.

Nit rurowy miedziany (lub nit rurowy – do wyboru) to krótki kawałek rurki miedzianej C11000 z łbem uformowanym na jednym końcu. Trzon jest pusty od ogona do głowy. Podczas montażu cienka ścianka toczy się na zewnątrz z bardzo małą siłą – zwykle 15–20% siły wymaganej przez solidny nit.

Dlaczego mamy dwie nazwy tego samego produktu? Ponieważ nasi klienci używają obu terminów. Prowadzimy obie strony, abyś mógł nas znaleźć – niezależnie od tego, czy szukasz „rura”, czy „rura”. Produkt jest identyczny. Jakość jest identyczna. Zmienia się tylko nazwa.

Miedź kontra inne materiały – liczby, które mają znaczenie

Notatka:Produkt opisany na tej stronie jest taki sam, jak nasze nity do rur miedzianych. Podajemy obie nazwy, aby pomóc Ci znaleźć odpowiedni produkt, niezależnie od tego, jakiego terminu używasz.

Dostępne wykończenia

Jedno prawdziwe zastosowanie – radiator zasilacza medycznego

Producent zasilaczy do zastosowań medycznych potrzebował łącznika umożliwiającego przymocowanie tranzystorów mocy do aluminiowego radiatora. Aplikacja wymagała dużej niezawodności – jakakolwiek awaria termiczna mogła zagrozić bezpieczeństwu pacjenta. Poprzednie śruby stalowe zapewniały słabą transmisję ciepła. Nity z litej miedzi działały termicznie, ale wymagały dużej siły osadzania, co groziło pęknięciem płytki drukowanej. Klient potrzebował łącznika, który łączyłby właściwości termiczne miedzi z montażem o niewielkiej sile.

Dostarczyliśmy nity z rurki miedzianej C11000 – trzpień 3,0 mm, łeb okrągły 5,5 mm, długość lufy 4,0 mm, gładkie wykończenie. Miedź zapewniła przewodność cieplną na poziomie 401 W/m·K – ciepło było efektywnie odprowadzane z tranzystorów mocy. Pusta konstrukcja rozszerza się przy minimalnej sile – bez ryzyka uszkodzenia PCB. Klient przetestował 500 nitów w 500 zasilaczach. Po 5000 cykli termicznych i testach wibracyjnych zero awarii. Obecnie zamawiają nasze nity rurowe w partiach po 150 000 sztuk rocznie.

Od rurki miedzianej do gotowego nitu – jak je wykonujemy

Nity z rurek miedzianych zaczynają się od oryginalnych rur miedzianych C11000 – przyciętych na długość z łbem uformowanym na jednym końcu.

Zakup rur– Certyfikowana rura miedziana C11000 z zatwierdzonych hut. Do każdej partii dołączany jest certyfikat próby młyna oraz numer wytopowy.

Kontrola przychodząca– Rury są sprawdzane pod kątem średnicy zewnętrznej (±0,02 mm), grubości ścianek i zawartości miedzi (spektrometr weryfikuje ≥99,9%). Materiał niezgodny ze specyfikacją jest odrzucany.

Cięcie rur– Rura jest cięta na dokładną długość półfabrykatu. Każdy półfabrykat staje się jednym nitem.

Nagłówek– Wycięty półfabrykat rury umieszcza się w prasie czołowej. Matryca z węglika tworzy łeb (okrągły, płaski lub wpuszczany) na jednym końcu. Polerowane matryce zapobiegają powstawaniu śladów na powierzchni.

Lamówka– Usunięto błysk wokół krawędzi głowicy.

Koziołkujący– Eliminacja mikrozadziorów.

Platerowanie lub powlekanie (jeśli określono)– Stosuje się zgodnie z wymaganiami.

Kontrola końcowa– 100% sortowanie optyczne. Próbka AQL zweryfikowana ręcznie.

Przykładowy czas realizacji:standardowo 5–7 dni; oprzyrządowanie niestandardowe: 15–20 dni.

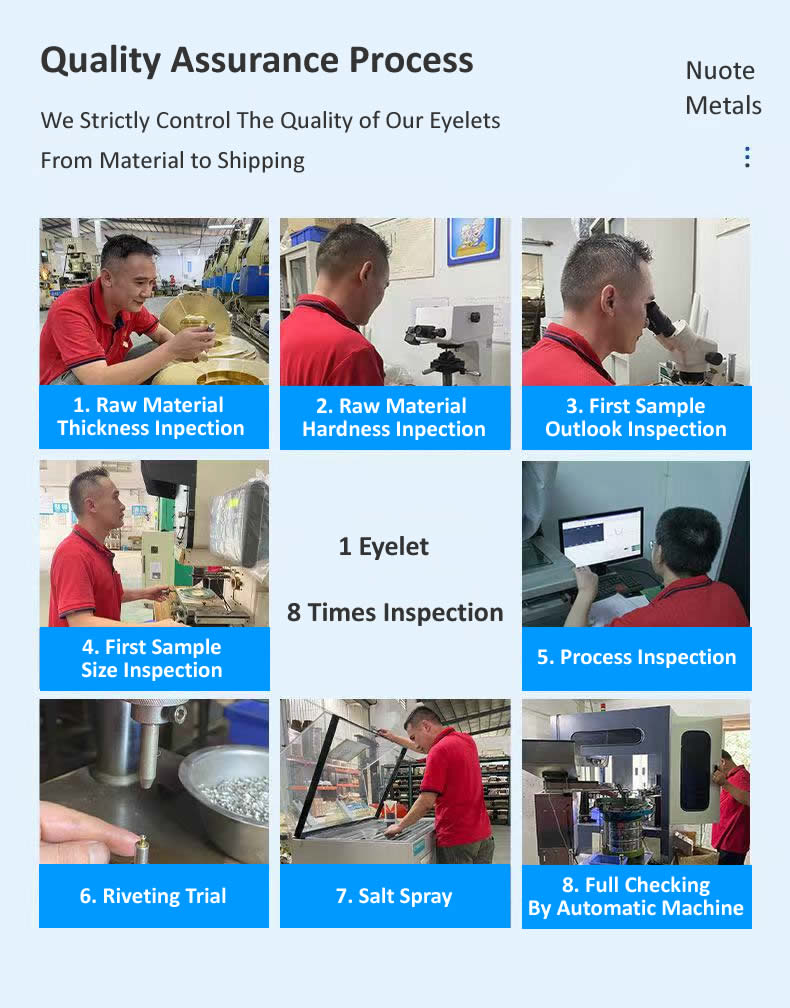

Jeden nit, osiem kontroli – jak zapewniamy jakość

Każda partia nitów z rurek miedzianych przechodzi przez osiem bramek jakości:

Kontrola średnicy surowca– Grubość rurki mierzona mikrometrem laserowym (±0,02 mm).

Kontrola składu surowca– Spektrometr sprawdza gatunek miedzi C11000 (≥99,9% Cu).

Kontrola wyglądu pierwszego artykułu– Pierwsze 10 nitów skontrolowanych pod powiększeniem pod kątem pęknięć lub wad.

Kontrola wymiarowa pierwszego artykułu– Średnica wewnętrzna, kołnierz zewnętrzny, długość lufy, grubość ścianki sprawdzona komparatorem optycznym.

Kontrole w trakcie procesu– 5 nitów co 500 sztuk. Jakikolwiek dryf zatrzymuje prasę.

Ustawienie testowe (próbne rozszerzanie)– Co 2000 sztuk wbić 3 nity w próbkę materiału. Zacisk sprawdzony pod kątem symetrii i pęknięć.

Test mgły solnej (jeśli jest wymagany)– Testowanie ASTM B117. Certyfikat wydany z partią.

Końcowa kontrola wychodząca– 100% sortowanie optyczne. Próbka AQL zweryfikowana ręcznie. Wydana pełna dokumentacja.

Co mówią nasi klienci – prawdziwe opinie

Pozwalamy naszym klientom mówić za nas. Powyższe zdjęcia przedstawiają rzeczywiste opinie producentów, którzy stosowali nasze nity z rurek miedzianych na swoich liniach produkcyjnych – od dostawców urządzeń medycznych, przez producentów zasilaczy, po konstruktorów elektroniki przemysłowej.

Wracają do nas z tych samych powodów:

Doskonała wydajność cieplna– Przewodność 401 W/m·K zapewniająca efektywne odprowadzanie ciepła

Stała przewodność– 100% IACS, brak degradacji w czasie

Instalacja o małej sile– Brak uszkodzeń wrażliwych elementów

Niezawodna dostawa– Próbki wysyłamy w ciągu 5–7 dni, produkcja zgodnie z harmonogramem

Trzy pytania, na które często odpowiadamy

P: „Czy mogę otrzymać próbki przed zamówieniem ilości produkcyjnych?”

Odp.: Tak – oferujemy próbki wszystkich naszych produktów. W przypadku istniejących standardowych specyfikacji próbki są dostarczane bezpłatnie – płacisz tylko koszt wysyłki. W przypadku niestandardowych rozmiarów lub niestandardowych narzędzi dostępność próbek i czas realizacji zależą od konkretnych wymagań. Skontaktuj się z naszym zespołem sprzedaży, przedstawiając rysunek lub specyfikację, a doradzi on w sprawie przykładowych kosztów i harmonogramu dostawy.

P: „Jaka jest różnica między nitami z rur miedzianych a nitami z rur miedzianych?”

Odpowiedź: Nic – to ten sam produkt. W niektórych branżach stosuje się „rurę”, w innych „rurę”. Materiał (miedź C11000), proces produkcyjny (cięcie rur + walcowanie) i specyfikacje są identyczne. Produkujemy ten sam produkt pod obiema nazwami, dzięki czemu możesz nas znaleźć niezależnie od tego, jakiego hasła szukasz.

P: „Czy nity z rur miedzianych można lutować lub spawać?”

Odp.: Tak – są wysoce lutowalne i spawalne. Do zastosowań lutowniczych polecamy nity z rurek miedzianych cynowanych – powłoka cynowa zapewnia doskonałą lutowność i zapewnia mocne, niezawodne połączenie elektryczne. W przypadku spawania wysoka przewodność cieplna miedzi wymaga większego nakładu energii w porównaniu ze stalą, ale jest ona powszechnie spawana w zastosowaniach elektrycznych i termicznych. Jeśli masz na myśli konkretną metodę łączenia, daj nam znać – możemy zalecić optymalne wykończenie dla Twojego procesu.
