Nity DIN 7340

Nuote Metals to chiński producentNity DIN 7340, produkując zarówno warianty kształtu A (płaska główka), jak i kształtu B (okrągła główka). Dzięki ponad 10-letniemu doświadczeniu w produkcji nitów rurowych rozumiemy precyzję wymiarową wymaganą przez tę normę. Dostępne w wykonaniu ze stali węglowej, stali nierdzewnej, mosiądzu, miedzi i aluminium, o średnicach od 1 mm do 10 mm. Certyfikat ISO 9001. Dostępne bezpłatne próbki. Skontaktuj się z nami już dziś.

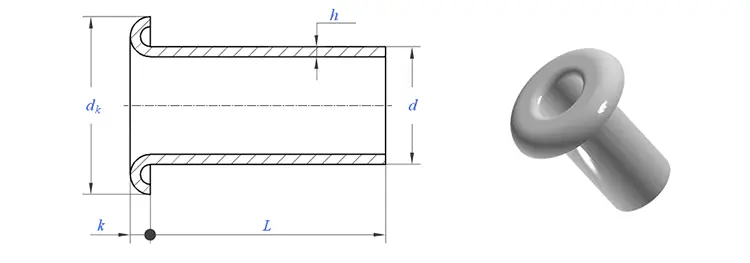

Czym są nity DIN 7340?

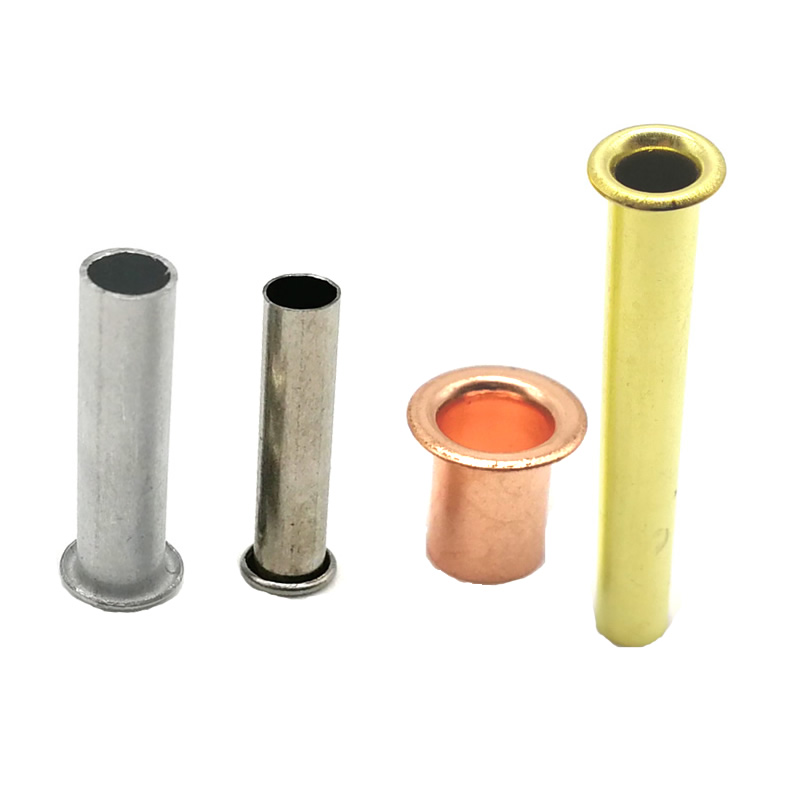

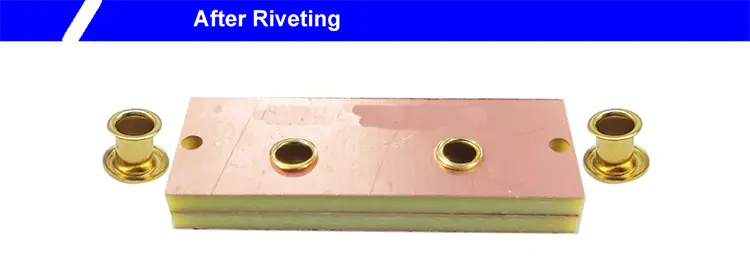

Są to nity rurowe (wydrążone) wytwarzane poprzez wycinanie odcinków z metalowych rurek, a następnie formowanie łba na jednym końcu. W przeciwieństwie do nitów drążonych głębokotłoczonych, które mają zwężający się kontur wewnętrzny, nity rurowe DIN 7340 mają cylindryczny kontur wewnętrzny i zewnętrzny – jest to kluczowa różnica, która wpływa na sposób osadzania i działanie podczas montażu.

Norma utrzymywana przez Niemiecki Komitet ds. Standardów Elementów Złącznych (FMV) określa wymiary, masy i techniczne warunki dostawy dla dwóch różnych kształtów łbów:

Obecna wersja toDIN 7340:2011-03,który zastępuje wydanie z 1993 r.

Jak czytać oznaczenie nitu DIN 7340

Pełne oznaczenie nitów DIN 7340 ma określony format, który koduje wszystkie krytyczne wymiary. Oto przykład ze standardu:

RN A 3 × 0,3 × 20 DIN 7340 Cu

Ta konwencja nazewnictwa gwarantuje, że każdy nit DIN 7340 jest w pełni określony i identyfikowalny z normą.

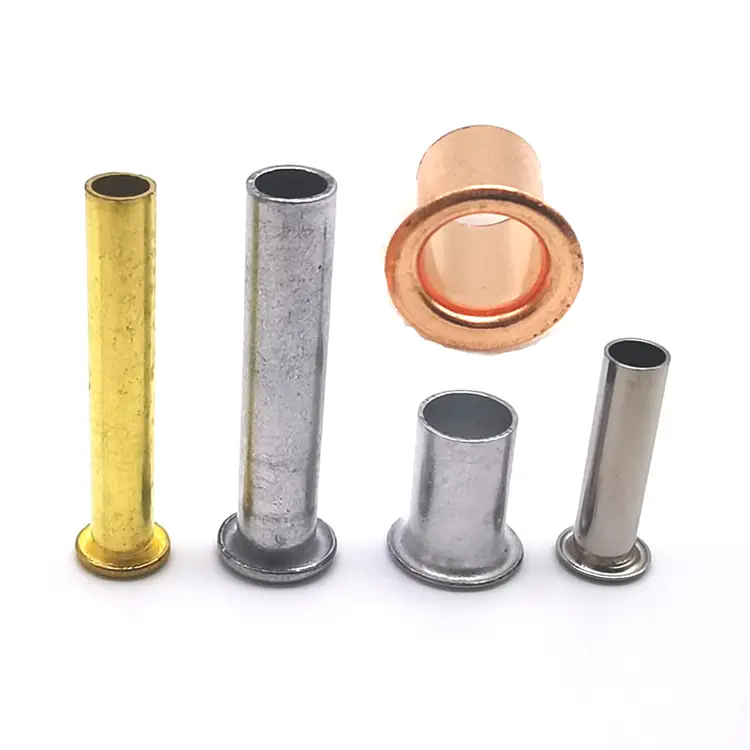

Materiały i wykończenia dla nich

Nity DIN 7340 mogą być wykonane z wielu materiałów. Nuote Metals oferuje następujące opcje:

Standardowe wykończenia:Ocynkowane, niklowane, pasywowane, lakierowane, antyczne, gładkie.

Norma DIN 7340 nie ogranicza materiałów do tych opcji – norma obejmuje stal, stal nierdzewną, miedź, mosiądz i aluminium.

Zakres wymiarowy – co obejmuje norma DIN 7340

Norma obejmuje nity DIN 7340 o średnicach nominalnych od 1mm do 10mm. Grubość i długość ścianki są określone dla każdego zastosowania.

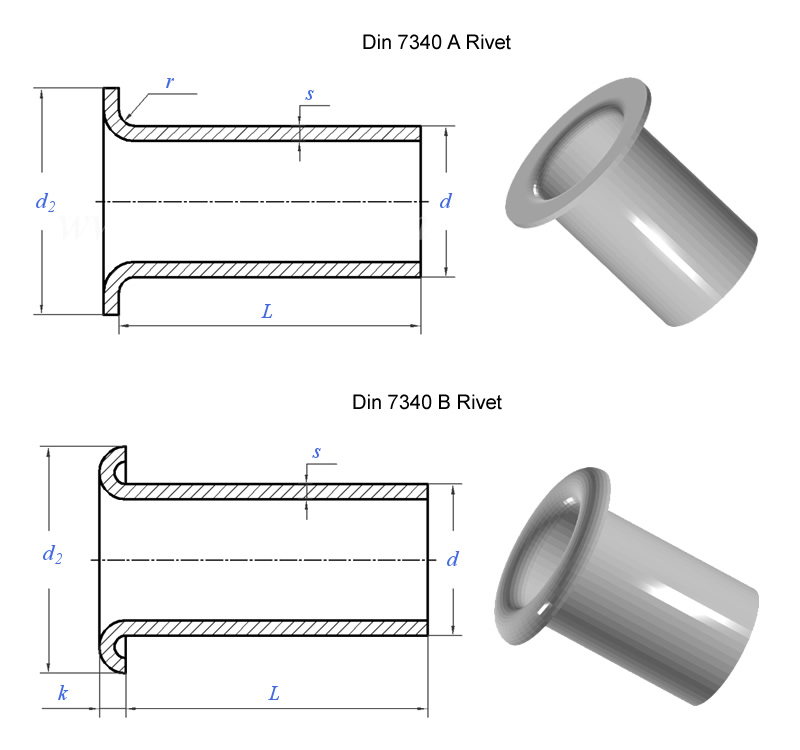

Kształt A (płaska główka) – typowe wymiary

Kształt B (okrągła główka) – typowe wymiary

Niestandardowe długości i grubości ścianek są dostępne na życzenie.Firma Nuote Metals może wyprodukować nity DIN 7340 według dokładnych specyfikacji klienta.

DIN 7340 a nity drążone głęboko tłoczone – różnica

To rozróżnienie ma znaczenie. Nit DIN 7340 wycinany jest z półfabrykatu rurowego – kontury wewnętrzne i zewnętrzne są cylindryczne. Głęboko tłoczony nit drążony (często nazywany oczkiem) zaczyna się od blachy i jest stopniowo formowany, tworząc zwężający się kontur wewnętrzny.

Jeśli Twoje zastosowanie wymaga jednolitej średnicy wewnętrznej – do okablowania, sznurowania lub precyzyjnych sworzni – nity DIN 7340 są właściwym wyborem.

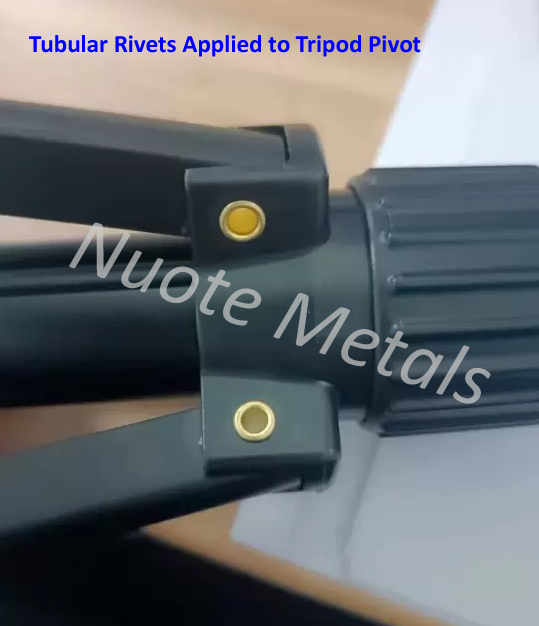

Jedno prawdziwe zastosowanie – plastikowy wspornik montażowy do elektroniki

Producent elektroniki użytkowej potrzebował zamontować plastikowy uchwyt do metalowej obudowy wewnątrz urządzenia inteligentnego domu. Plastikowy wspornik utrzymywał płytkę drukowaną i wymagał trwałego zamocowania bez pękania plastiku lub niepotrzebnego zwiększania ciężaru. Zespół inżynierów wybrał do tego zestawu nity DIN 7340 – kształt A (łeb płaski), aluminium, średnica 3 mm, grubość ścianki 0,3 mm i długość 6 mm.

Płaska główka miała kluczowe znaczenie – wspornik miał ograniczony prześwit, a okrągła główka utrudniałaby umieszczenie deski. Dzięki zastosowaniu aluminium cały zespół był lekki, co było ważne w przypadku urządzenia przenośnego. A rurowa konstrukcja wymaga minimalnej siły, zapobiegając pęknięciom naprężeniowym w plastiku.

Dostarczyliśmy nity aluminiowe DIN 7340 5052 – trzpień 3,0 mm, łeb płaski 4,5 mm, grubość ścianki 0,3 mm, długość 6,0 mm, gładkie wykończenie. Cylindryczny kontur wewnętrzny utrzymuje stałą grubość ścianki, zapewniając niezawodne rozszerzanie. Płaska głowa siedziała czysto w ciasnym prześwicie. Klient przetestował 1000 nitów na 500 wspornikach. Po testach cykli termicznych i wibracji zero awarii. Obecnie zamawiają nasze nity rurowe w partiach po 200 000 sztuk rocznie.

Jak je produkujemy – cięcie rur + główkowanie

Nity DIN 7340 produkowane są z półfabrykatu rurowego – przyciętego na wymiar z łbem uformowanym na jednym końcu. Jest to metoda określona w normie.

1. Zakup zapasów rur– Certyfikowane rury z zatwierdzonych hut – stal, stal nierdzewna, mosiądz, miedź lub aluminium. Do każdej partii dołączany jest certyfikat próby młyna i numer wytopowy.

2. Kontrola przychodząca– Rury sprawdzone pod kątem średnicy zewnętrznej (±0,02 mm), grubości ścianki i składu materiału. Spektrometr potwierdza ocenę. Materiał niezgodny ze specyfikacją jest odrzucany.

3. Cięcie rur –Rura jest cięta na precyzyjną długość półfabrykatu. Każdy półwyrób staje się jednym nitem DIN 7340.

4. Nagłówek– Wycięty półfabrykat rury umieszcza się w prasie czołowej. Matryca z węglika tworzy główkę – Kształt A (płaski) lub Kształt B (okrągły) – na jednym końcu. Polerowane matryce zapobiegają powstawaniu śladów na powierzchni.

5. Przycinanie– Usunięto błysk wokół krawędzi głowicy.

6. Upadek– Eliminacja mikrozadziorów.

7. Platerowanie lub powlekanie –Stosowany zgodnie z wymaganiami.

8. Kontrola końcowa –Sortowanie w 100% optyczne. Próbka AQL zweryfikowana ręcznie.

Przykładowy czas realizacji:standardowo 5–7 dni; oprzyrządowanie niestandardowe: 15–20 dni.

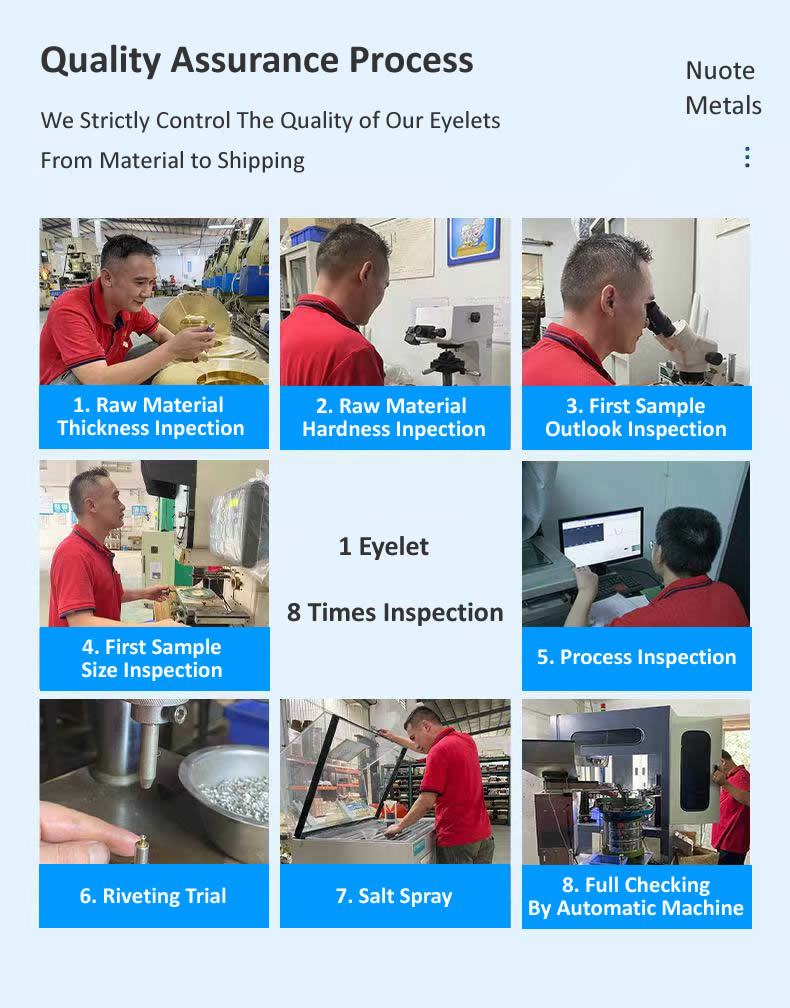

Jeden nit, osiem kontroli – jak zapewniamy zgodność z normą DIN 7340

Każda partia nitów DIN 7340 przechodzi przez osiem bramek jakości:

Kontrola średnicy surowca– Mikrometr laserowy (±0,02mm). Każda cewka spoza zakresu jest odrzucana.

Kontrola składu surowca– Spektrometryczna weryfikacja stopnia.

Kontrola wyglądu pierwszego artykułu– Pierwsze 10 nitów sprawdzone pod powiększeniem pod kątem pęknięć, zadziorów, defektów.

Kontrola wymiarowa pierwszego artykułu– Średnica wewnętrzna, średnica zewnętrzna, średnica łba, wysokość łba, grubość ścianki i długość sprawdzone na komparatorze optycznym według specyfikacji DIN 7340.

Kontrole w trakcie procesu– 5 nitów co 500 sztuk. Jakikolwiek dryf zatrzymuje prasę.

Ustawienie testowe (próbne rozszerzanie)– Co 2000 sztuk wbić 3 nity w próbkę materiału. Zacisk sprawdzony pod kątem symetrii i pęknięć.

Test mgły solnej (jeśli jest wymagany)– Testowanie ASTM B117. Certyfikat wydany z partią.

Końcowa kontrola wychodząca– 100% sortowanie optyczne. Próbka AQL zweryfikowana ręcznie. Wydana pełna dokumentacja.

Co mówią nasi klienci – prawdziwe opinie

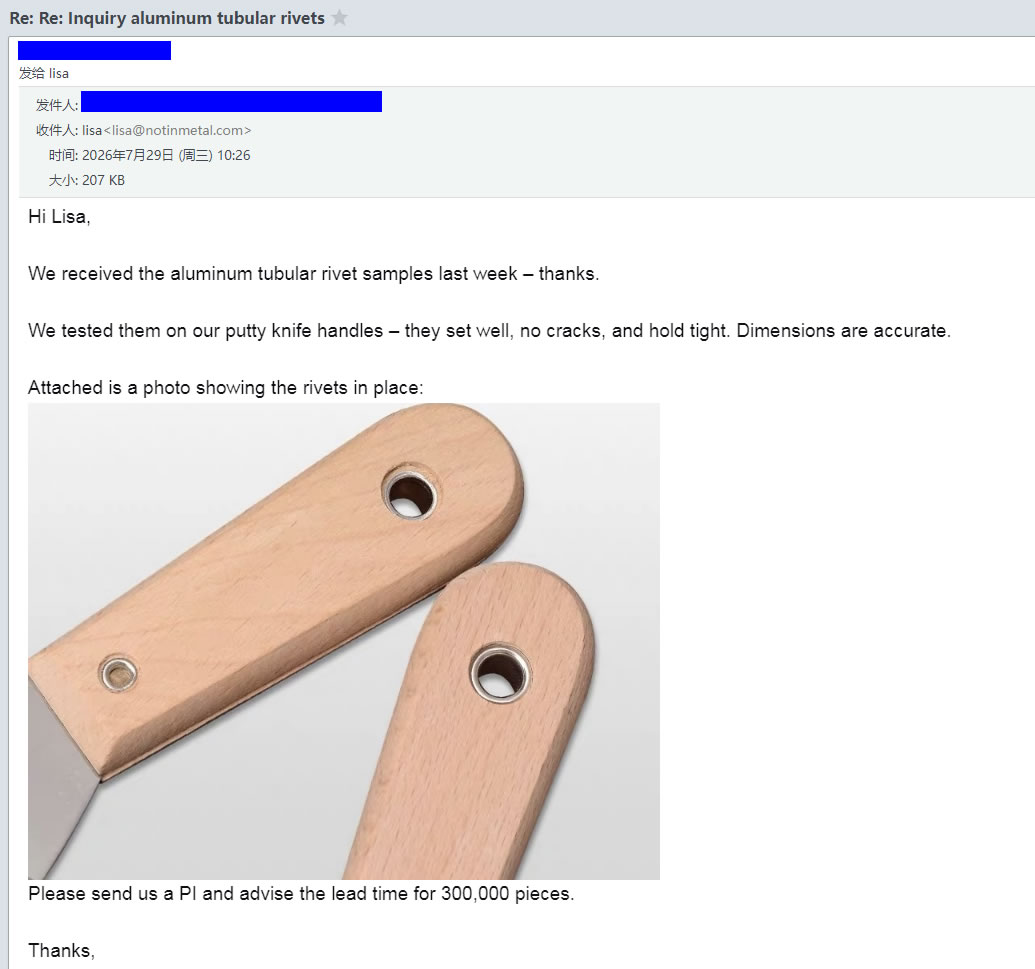

Pozwalamy naszym klientom mówić za nas. Powyższe zdjęcia przedstawiają prawdziwe opinie producentów, którzy stosowali nasze nity DIN 7340 na swoich liniach produkcyjnych – od producentów elektroniki, przez dostawców motoryzacyjnych, po producentów mebli.

Wracają do nas z tych samych powodów:

• Zgodność ze standardami– Każdy nit spełnia wymagania wymiarowe normy DIN 7340
• Stały otwór cylindryczny– Jednolita średnica wewnętrzna zapewniająca niezawodny montaż
• Precyzyjne dopasowanie– Dopasowane do specyfikacji rysunku
• Niezawodna dostawa– Próbki wysyłamy w ciągu 5–7 dni, produkcja zgodnie z harmonogramem

Trzy pytania, na które często odpowiadamy

P: „Czy mogę otrzymać próbki przed zamówieniem ilości produkcyjnych?”

Odp.: Tak – oferujemy próbki wszystkich naszych produktów. W przypadku istniejących standardowych specyfikacji próbki są dostarczane bezpłatnie – płacisz tylko koszt wysyłki. W przypadku niestandardowych rozmiarów lub niestandardowych narzędzi dostępność próbek i czas realizacji zależą od konkretnych wymagań. Skontaktuj się z naszym zespołem sprzedaży, przedstawiając rysunek lub specyfikację, a doradzi on w sprawie przykładowych kosztów i harmonogramu dostawy.

P: „Jaka jest różnica między nitami DIN 7340 w kształcie A i w kształcie B?”

Odp.: Kształt A ma płaską główkę – niskoprofilową główkę, która znajduje się prawie równo z powierzchnią. Jest idealny do zespołów o ograniczonym prześwicie, w których wystająca głowica kolidowałaby z współpracującymi częściami. Kształt B ma okrągłą główkę – wyższą, kopułową główkę, która zapewnia maksymalną wytrzymałość główki i jest najczęstszym wyborem w przypadku zespołów ogólnego przeznaczenia. Obydwa typy są w pełni określone w normie DIN 7340.

P: „Jak prawidłowo określić nit DIN 7340 na moim rysunku?”

A: Użyj standardowego formatu oznaczenia: RN [Kształt] [d₁] × [s] × [l] DIN 7340 [Materiał] – gdzie d₁ to nominalna średnica wału, s to grubość ścianki, a l to długość nominalna. Na przykład: RN A 4 × 0,4 × 12 DIN 7340 Cu określa miedź, kształt A (płaski łeb), średnicę 4 mm, grubość ścianki 0,4 mm i nit o długości 12 mm. Jeśli nie masz pewności co do wymiaru, prześlij nam grubość stosu montażowego – zalecimy właściwą specyfikację.
