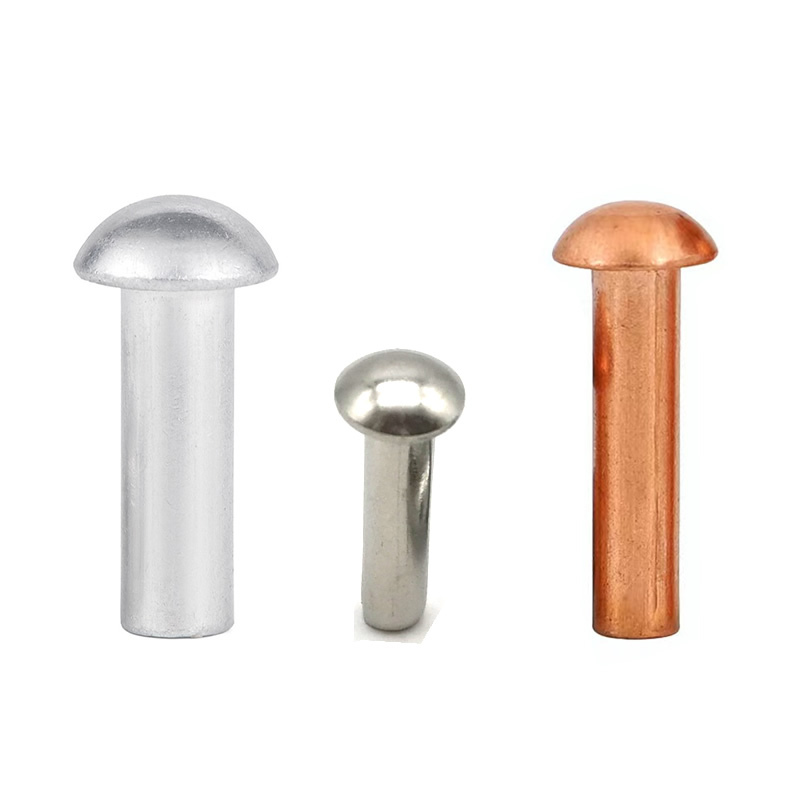

Nity półrurowe z łbem grzybkowym

W przypadku łączenia miękkich lub cienkich materiałów, w których może przebić się standardowy łeb nitu, idealnym rozwiązaniem są nity półrurowe z łbem grzybkowym. Szeroka, kopułowa główka rozkłada siłę zacisku na większym obszarze, a wydrążony ogon umożliwia montaż przy użyciu niewielkiej siły.

Metale Nuote projektuje precyzyjne elementy złączne od ponad dwudziestu lat. Nasze nity półrurowe z łbem grzybkowym służą różnym gałęziom przemysłu, od wyrobów skórzanych i tapicerki po wykończenia samochodów i sprzęt rolniczy – wszędzie tam, gdzie wymagany jest szeroki, niskoprofilowy łeb, aby zapobiec rozrywaniu materiału.

Czym są nity półrurowe z łbem grzybkowym?

Nity półrurowe z łbem grzybkowym mają szeroką, zaokrągloną główkę przypominającą czapkę grzyba, połączoną z trzonkiem zawierającym płytką, pustą wnękę na końcu (zwykle 40–60% długości trzonu).

Charakterystyczne cechy nitów półrurowych z łbem grzybkowym obejmują:

Duża średnica łba – zazwyczaj 2,0–2,5-krotność średnicy trzpienia

Niski profil kopułki – głowica unosi się zaledwie 0,6–1,2 mm nad powierzchnię

Gładka, zaokrąglona krawędź – brak ostrych narożników, które mogłyby uszkodzić sąsiadujące materiały

Końcówka półrurowa – zmniejsza siłę osadzania o około 70% w porównaniu do nitów pełnych

Dzięki tej geometrii nity te szczególnie nadają się do:

Miękkie materiały, takie jak skóra, guma, tworzywa sztuczne i kompozyty

Cienka blacha, przez którą zmieści się mała główka

Zestawy tekstylne, w tym płótno, plandeka i tapicerka

Zastosowania wymagające odporności na wibracje bez uszkodzenia podłoża

Dlaczego warto wybrać nity półrurowe z łbem grzybkowym zamiast innych typów łbów?

Przed zapoznaniem się ze specyfikacjami technicznymi zastanów się, gdzie firma Nuote Metals zaleca nity półrurowe z łbem grzybkowym zamiast rozwiązań alternatywnych.

Porównanie stylu głowy

Zalety konstrukcji grzybkowej

Zapobiega przeciąganiu – szeroka główka pełni funkcję wbudowanej podkładki

Zmniejsza naprężenia materiału – obciążenie rozkłada się na większą powierzchnię

Zapewnia wykończony wygląd – gładka kopułka wygląda profesjonalnie

Minimalizuje zaczepianie – zaokrąglona krawędź nie zaczepia o tkaninę ani dłonie

Kompatybilny z miękkimi podłożami – plastik i guma nie pękają pod łbem

Wykonujemy różne rodzaje nitów

Produkujemy różne rodzaje nitów, takie jak nity pełne, nity półrurkowe i pełne nity rurkowe oraz nity specjalne na wymiar.

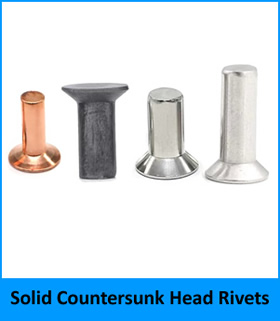

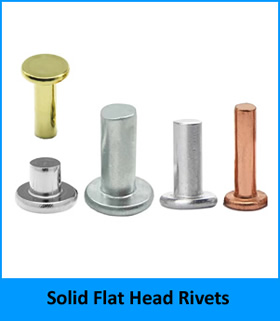

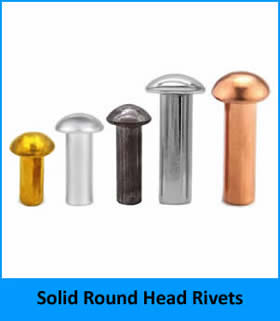

1. Nity pełne, w tym nity z łbem pełnym okrągłym, nity z łbem płaskim i nity z łbem wpuszczanym, wykonane z różnych materiałów.

Jeśli chcesz dowiedzieć się więcej o naszych nitach pełnych, kliknij

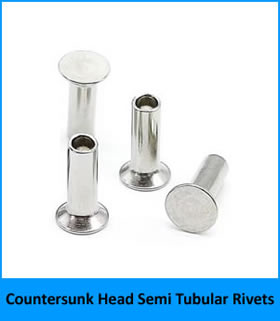

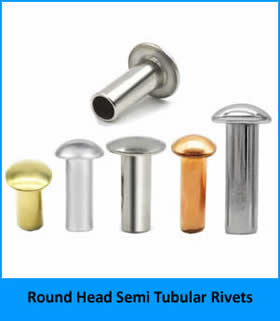

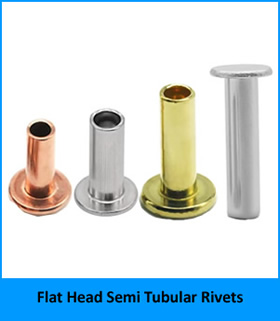

2. Nity półrurowe, w tym nity półrurowe z łbem okrągłym, nity półrurowe z łbem płaskim i nity półrurowe z łbem stożkowym, wykonane z różnych materiałów.

Trzask  aby zobaczyć więcej na temat naszych nitów półrurowych.

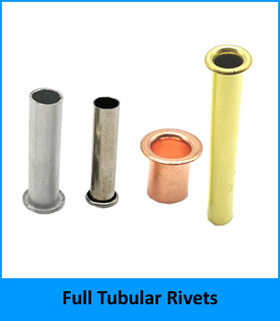

3. Nity rurkowe pełne z mosiądzu, miedzi, stali nierdzewnej, aluminium i stali.

Jeżeli chcesz dowiedzieć się więcej na temat nitów rurkowych kliknij

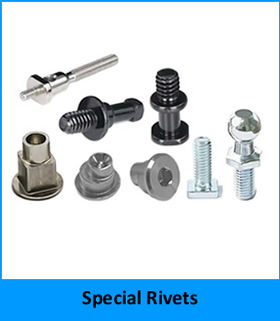

4. Specjalne nity

Kliknij  aby zobaczyć więcej na temat naszych specjalnych nitów.

Szczegółowe parametry produktu Nity półrurowe Nuote Metals z łbem grzybkowym

Wszystkie nity półrurowe z łbem grzybkowymMetale Nuotesą produkowane ze stali niskowęglowej, mosiądzu lub aluminium, w zależności od wymagań zastosowania. Główka grzybkowa została zaprojektowana tak, aby zapewnić maksymalną powierzchnię nośną przy zachowaniu niskiego profilu.

Specyfikacje materiałów

Wymiary standardowe – Nity półrurowe stalowe z łbem grzybkowym

Metale Nuoteprodukuje nity półrurowe z łbem grzybkowym w następującym standardowym zakresie rozmiarów. Wymiary niestandardowe są dostępne w przypadku zamówień hurtowych.

Tolerancje: średnica trzpienia ±0,05 mm, średnica łba ±0,15 mm, wysokość łba ±0,10 mm, długość całkowita ±0,15 mm. Głębokość wydrążenia wynosi około 50% długości lufy w przypadku standardowych nitów półrurowych.

Dane dotyczące wydajności mechanicznej (stal, średnica 4 mm, uchwyt 2 mm)

Przypadek klienta – składane łóżko kempingowe (stal, niklowana)

Producent kompaktowych mebli kempingowych zwrócił się do nas z powtarzającym się problemem. W ich składanym łóżku zastosowano nity z łbem okrągłym w połączeniach zawiasów nożycowych. Okrągła główka wystawała zbyt daleko, ocierając się o materiałową powierzchnię spania podczas składania. Co gorsza, po kilku użyciach w wilgotnych warunkach na nitach ze stali ocynkowanej pojawiła się biała rdza. Potrzebowali nitu z szerszym, niższym łbem, aby oczyścić tkaninę, a także lepszej odporności na korozję.

Zalecamy stalowy nit półdrążony z łbem grzybkowym i niklowany. Trzpień 5 mm i grzybek 11 mm wystawały na wysokość zaledwie 1,6 mm – wystarczająco nisko, aby prześwitywać tkaninę, ale wystarczająco szerokie, aby rozłożyć obciążenie zawiasu. Niklowanie zapewniało 96 godzin ochrony przed mgłą solną (w porównaniu z 48 godzinami w przypadku cynku), eliminując problem rdzy. Półpusta wnęka zmniejszyła siłę osadzania o 70%, zapobiegając deformacji cienkiej stalowej rurki.

Klient przetestował 200 nitów na 50 łóżkach. Po 5000 cykli składania i tygodniu w komorze wilgotnej żadnych zadrapań, żadnej rdzy, żadnego poluzowania. Obecnie w całej linii produktów do łóżek składanych stosują nasze niklowane nity grzybkowe.

Nasz proces kontroli jakości – od przewodu przychodzącego do skrzynki wychodzącej

Nie polegamy na szczęściu. Każda partia nitów półrurowych z łbem grzybkowym przechodzi udokumentowaną sekwencję kontroli przy użyciu skalibrowanych przyrządów. Poniżej znajduje się nasz standardowy przepływ pracy.

Przebieg kontroli krok po kroku

Kontrola przewodu przychodzącego– Średnicę surowca sprawdzamy mikrometrem cyfrowym (dokładność ±0,001mm). Próbkę z każdej cewki bada się pod kątem twardości za pomocą twardościomierza Rockwella (skala HRB). Przechodzi tylko drut w obrębie HRB 70–85.

Kontrola pierwszego artykułu–wygląd– Pierwsze 10 nitów z kombajnu oglądamy pod mikroskopem narzędziowym (powiększenie 20x). Szukamy pęknięć, wypływów, nierównych łbów lub śladów na powierzchni.

Kontrola pierwszego artykułu– wymiary– Za pomocą suwmiarki cyfrowej (rozdzielczość 0,01mm) i mikrometru mierzymy średnicę trzpienia, średnicę główki, wysokość główki i długość całkowitą. Projektor profilowy (komparator optyczny) wyświetla nit w powiększeniu 20×, aby sprawdzić głębokość wnęki i koncentryczność łba. System pomiaru obrazu 2,5D rejestruje pełny kontur i porównuje go z rysunkiem CAD. Wszystkie pomiary muszą mieścić się w granicach ±0,05 mm dla trzpienia i ±0,15 mm dla długości.

Kontrola w trakcie procesu– Podczas produkcji operator ściąga 5 nitów co 500 sztuk. Wymiary sprawdza się za pomocą suwmiarki cyfrowej i miernika głębokości wnęki. Wszelkie odchylenia poza tolerancję zatrzymują prasę.

Ustawienie testowe (nitowanie próbne)– Co 2000 sztuk wbijamy 3 nity w reprezentatywną próbkę materiału za pomocą prasy hydraulicznej. Zacisk jest sprawdzany pod kątem symetrii i szczelności. Nie akceptujemy luźnych lub popękanych nitów.

Badanie w mgle solnej (jeśli wymagane)– W przypadku nitów zewnętrznych lub platerowanych próbki umieszczamy w komorze testowej w mgle solnej (ASTM B117). Stal niklowana: minimum 96 godzin. Stal nierdzewna: 200–500 godzin (304) lub ponad 1000 godzin (316). Do partii wydawany jest certyfikat.

Końcowa kontrola wychodząca– Przed pakowaniem każdy nit przechodzi przez sortownik optyczny wyposażony w szybkie kamery. Sprawdza średnicę łba, wysokość łba, średnicę trzpienia, długość całkowitą i głębokość wnęki. Odrzucenia są automatycznie odrzucane. Następnie pobiera się losową próbkę AQL (poziom II, 1,0) w celu ręcznej weryfikacji przy użyciu suwmiarki, mikrometru i projektora profilowego.

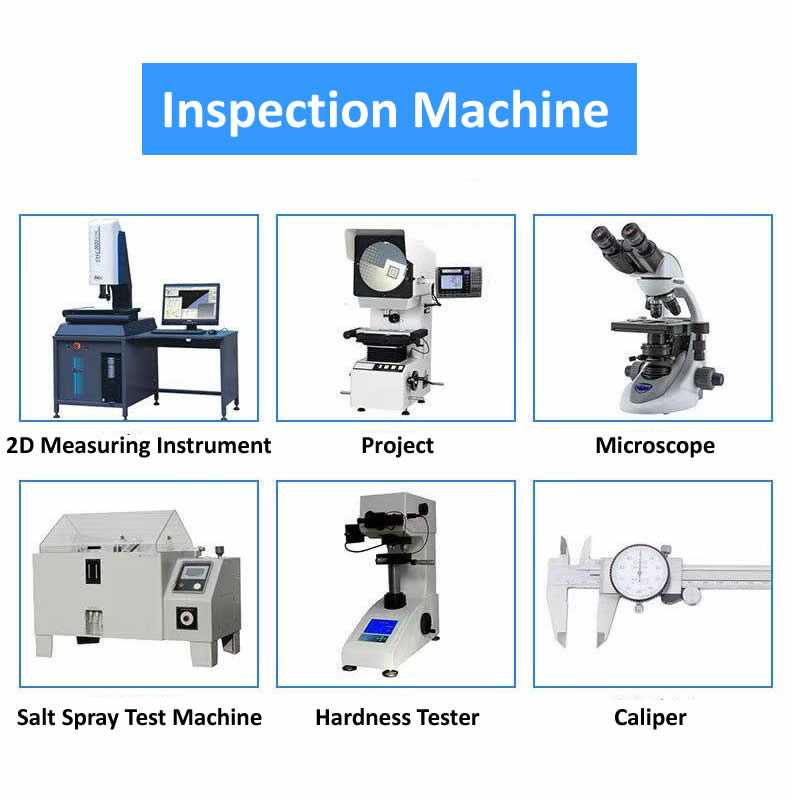

Nasza lista wyposażenia wewnętrznego

Cały sprzęt jest co roku kalibrowany przez akredytowane laboratorium zewnętrzne. Dokumentację przechowuje się przez pięć lat.

Metale Nuote nie gchyba. Mierzymy. Każdy nit półrurowy z łbem grzybkowym opuszczający naszą fabrykę przeszedł tę kontrolę.

Zaufaj poprzez testowanie

Każda partia nitów półrurowych z łbem grzybkowym firmy Nuote Metals poddawana jest:

Kontrola wymiarowa – średnica łba, wysokość łba, średnica trzpienia, głębokość wydrążenia

Badanie twardości – skala Rockwella odpowiednia dla materiału

Badanie przeciągania – na reprezentatywnym podłożu (skóra, plastik lub tkanina)

Badanie w mgle solnej – dla wyrobów powlekanych (ocynkowanych: minimum 72 godziny)

Instrukcja montażu nitów półrurowych

Prawidłowy montaż nitów półrurowych z łbem grzybkowym wymaga zwrócenia uwagi na rozmiar otworu i dobór narzędzia osadzającego. Wykonaj poniższe kroki od Nuote Metals:

Przygotowanie przed instalacją

Wybierz odpowiednią średnicę otworu – o 0,25–0,30 mm większą niż średnica trzpienia

Wybić lub wywiercić czyste otwory – unikać rozdzierania materiału podłoża

Gratuj obie strony – szczególnie ważne w przypadku tworzyw sztucznych i gumy

Tylko w przypadku skóry – lekko zwilż obszar dziury, aby umożliwić naturalne skurczenie się

Metody instalacji

Metoda 1– Ręczna maszyna do nitowania z młotkiem (mała objętość)

Włóż nit przez przygotowane otwory (łeb grzybkowy od strony widocznej)

Umieść wklęsły seter nad wydrążonym ogonem (dopasuj średnicę setera do kształtu główki)

Uderz setera młotkiem, aby wywinąć ogon na zewnątrz

Zatrzymaj się, gdy ogon utworzy płaski lub lekko zaokrąglony klin

Metoda 2– Wyciskacz pneumatyczny (średnia objętość)

Użyj wyciskarki do nitów z kowadłem w kształcie grzybka po stronie główki

Zastosuj stopniowy nacisk, aż ogon całkowicie się zwinie

Ta metoda zapewnia spójne klinowanie bez uszkodzeń uderzeniowych miękkich podłoży

Metoda 3– Wyciskanie hydrauliczne lub kopnięciem (duża objętość)

Idealny do serii produkcyjnych przekraczających 10 000 sztuk

Metale Nuote może dostarczyć dopasowane narzędzia do osadzania (dziurkacze i matryce) skalibrowane do naszych wymiarów nitów

Ustawić ciśnienie na 0,8–1,5 tony w zależności od średnicy

Kontrola po ustawieniu

Kontrola główki – główka grzybka powinna przylegać płasko do podłoża, bez szczelin

Ogon zaciśnięty – powinien być całkowicie zwinięty, bez pęknięć i asymetrycznych rozszerzeń

Kontrola podłoża – brak pęknięć wokół otworu (szczególnie w przypadku plastiku lub skóry)

Test rozciągania – przykładowe nity powinny wytrzymać oczekiwane obciążenie robocze

Często zadawane pytania dotyczące nitów półrurowych z łbem grzybkowym

Poniżej znajdują się najczęstsze zapytania techniczne otrzymywane przez Nuote Metals dotyczące nitów półrurowych z łbem grzybkowym.

P1: Jaka jest różnica między nitami półrurowymi z łbem grzybkowym a standardowymi nitami z łbem okrągłym? Kiedy powinienem użyć każdego z nich?

Odp.: Podstawową różnicą jest geometria główki i jej przeznaczenie funkcjonalne. Nity półrurowe z łbem grzybkowym mają szerszy łeb (2,0–2,5 razy większa średnica trzpienia) i niższy, bardziej zaokrąglony profil w porównaniu ze standardowymi nitami z łbem okrągłym (zwykle 1,5–1,7 razy większa średnica trzpienia z wyższą kopułą). Szerszy łeb nitów półrurowych z łbem grzybkowym zapewnia większą powierzchnię nośną, dzięki czemu idealnie nadają się do miękkich materiałów, takich jak skóra, guma, plastik i tkanina, przez które przebije się mniejszy łeb. Standardowe nity z łbem okrągłym lepiej nadają się do połączeń metal-metal, gdzie wytrzymałość podłoża jest wysoka i nie ma problemu z przebiciem. Na przykład użyj nitów półrurowych z łbem grzybkowym podczas mocowania paska materiałowego do elementu z tworzywa sztucznego; Do łączenia dwóch stalowych wsporników należy używać standardowych nitów z łbem okrągłym. Firma Nuote Metals może dostarczyć pakiety próbek, dzięki czemu można przetestować oba style naciągów na konkretnym materiale.

P2: Czy nity półrurowe z łbem grzybkowym można stosować w zastosowaniach o dużych wibracjach, takich jak sprzęt rolniczy lub wnętrza samochodów?

Odp.: Tak, nity półrurowe z łbem grzybkowym sprawdzają się bardzo dobrze w środowiskach o wysokich wibracjach, pod warunkiem, że materiał podłoża jest odpowiedni. Półrurowy ogon rozszerza się i wypełnia otwór, tworząc ciasne pasowanie z wciskiem, które jest odporne na poluzowanie pod wpływem wibracji. Do połączeń metal-metal zalecamy stalowe nity półrurowe z łbem grzybkowym z powłoką cynkową lub fosforanową. W przypadku wnętrz samochodowych, gdzie powszechne są tworzywa sztuczne lub kompozyty, szeroka główka grzybkowa faktycznie poprawia odporność na wibracje, rozkładając obciążenia cykliczne na większym obszarze, zmniejszając koncentrację naprężeń. Jednakże w przypadku zastosowań charakteryzujących się ekstremalnymi wibracjami (np. elementy silnika) Nuote Metals zaleca połączenie nitu ze środkiem zabezpieczającym gwint lub wybranie innego rodzaju łącznika, np. śruby zabezpieczającej. W przypadku większości sprzętu rolniczego (osłony, wykończenia, oznakowania) i zastosowań wewnętrznych w pojazdach, nity półrurowe z łbem grzybkowym są sprawdzonym i niezawodnym wyborem.

P3: Jak zapobiec pękaniu lub rozszczepianiu podczas montażu nitów półrurowych z łbem grzybkowym w kruchym plastiku lub cienkim akrylu?

Odp.: To częste wyzwanie. Aby zapobiec pękaniu podczas montażu nitów półrurowych z łbem grzybkowym w kruchych tworzywach sztucznych, Nuote Metals zaleca wykonanie następujących kroków. Najpierw nieznacznie zwiększ średnicę otworu – w przypadku kruchych tworzyw sztucznych użyj otworu o 0,05–0,10 mm większego niż nasze standardowe zalecenia (np. trzpień + 0,35 mm zamiast +0,25 mm). Następnie sfazuj wejście i wyjście otworu za pomocą pogłębienia stożkowego 45°, aby usunąć ostre krawędzie inicjujące pęknięcia. Po trzecie, zastosuj metodę kontrolowanego ustawiania ciśnienia – ściskacz ręczny lub pneumatyczny wywiera stopniową siłę, podczas gdy uderzenie młotkiem może spowodować pęknięcie plastiku. Po czwarte, rozważ użycie podkładki pod zaciśniętym ogonem, aby rozłożyć siłę rozprężania. Do wyjątkowo kruchych materiałów (akryl, poliwęglan) firma Nuote Metals oferuje wersję półrurowych nitów grzybkowych z łbem grzybkowym o nieco cieńszej ściance w pustej części, która rozszerza się pod wpływem mniejszej siły promieniowej. Skontaktuj się z naszym zespołem technicznym, podając konkretny typ i grubość tworzywa sztucznego, aby uzyskać niestandardową rekomendację.

P4: Jaki jest maksymalny zakres przyczepności nitów półrurowych z łbem grzybkowym? Czy możesz wykonać dłuższe lufy dla grubych stosów materiałów?

Odp.: Standardowy zakres chwytu nitów półrurowych z łbem grzybkowym firmy Nuote Metals wynosi zazwyczaj od 1,0 mm do 15,0 mm, w zależności od średnicy trzpienia. W przypadku grubszych stosów materiałów oferujemy niestandardowe długości lufy do 50 mm dla średnic 8 mm i większych. Zasada doboru długości lufy jest następująca: długość lufy powinna przekraczać całkowitą grubość materiału o 1,0–1,5 mm, aby zapewnić prawidłowe uformowanie klincza. Na przykład, jeśli stos materiałów ma grubość 8,0 mm, wybierz nit o długości cylindra 9,0–9,5 mm. Nuote Metals oferuje oprzyrządowanie do luf o długościach w odstępach co 0,5 mm od 3 mm do 25 mm dla większości średnic. W przypadku długości przekraczających 25 mm wymagane jest oprzyrządowanie niestandardowe przy minimalnej ilości zamówienia wynoszącej 50 000 sztuk. Skontaktuj się z nami, podając dokładną grubość stosu materiałów, a my obliczymy optymalną długość lufy i przedstawimy ofertę.

Dlaczego warto współpracować z Nuote Metals w zakresie nitów półrurowych z łbem grzybkowym?

Wybór odpowiedniego dostawcy zapewnia stałą geometrię główki, niezawodne zaciskanie i fachowe wsparcie techniczne. Oferta Nuote Metals:

Dostępność w magazynie – ponad 3000 popularnych rozmiarów ze stali i mosiądzu, gotowe do wysyłki w ciągu 3–5 dni

Produkcja na zamówienie – oprzyrządowanie do niestandardowych średnic łbów, długości luf lub głębokości wydrążenia (minimum 25 000 sztuk w przypadku niestandardowych wymiarów)

Opcje materiałowe – stal (cynk/czarny tlenek/fosforan), mosiądz (naturalny/antyczny/nikiel), aluminium (anodowane przezroczyście)

Bezpłatne próbki – dostępne dla wszystkich dostępnych rozmiarów (klient płaci za wysyłkę)

Dokumentacja techniczna – rysunki wymiarowe, instrukcje montażu i atesty materiałowe dostarczane do każdego zamówienia

Wysyłka globalna – wsparcie logistyczne do Ameryki Północnej, Europy, Azji i Pacyfiku, Bliskiego Wschodu i Ameryki Południowej

100% kontrola jakości – każda partia sprawdzana przed wysyłką, z zachowaniem próbek w celu zapewnienia identyfikowalności

KontaktMetale Nuotejuż dziś, aby poprosić o zestaw próbek, arkusz danych technicznych lub wycenę zastosowania nitów półrurowych z łbem grzybkowym.
