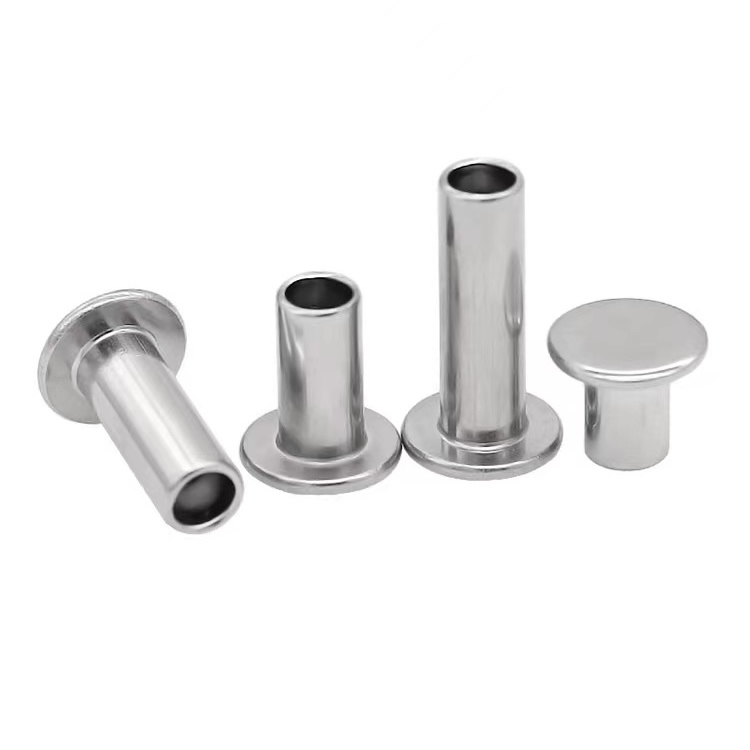

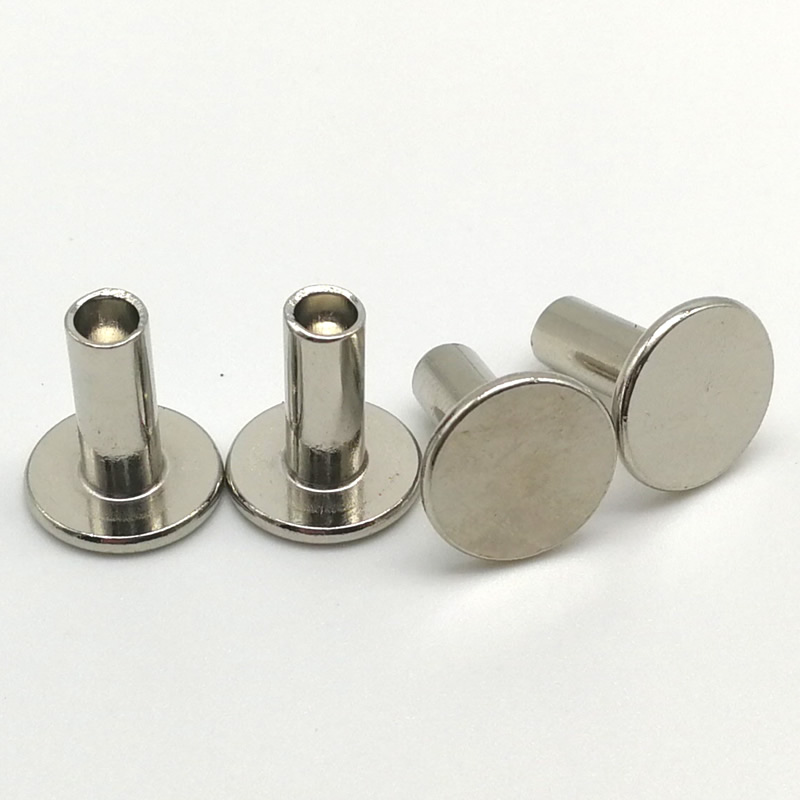

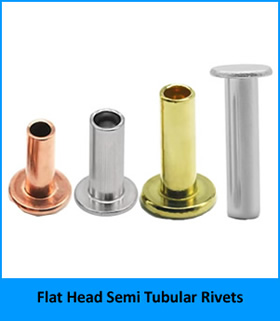

Nity półpuste z łbem płaskim

Łeb nitu wbijający się w miękki materiał lub kołyszący się w przód i w tył w zbyt dużym otworze to wada projektowa, która może się wydarzyć. Nit półdrążony z płaską główką zapewnia szeroką, płaską górę, która równomiernie rozkłada siłę mocowania – bez konieczności pogłębiania.

Co to jest płaska głowa? Ma płaską górę w kształcie dysku z prostymi lub lekko zwężającymi się bokami. Po ustawieniu główka wystaje ponad powierzchnię materiału, zazwyczaj 0,5–1,0 mm powyżej. Różni się to od łba stożkowego (stożkowego), który wymaga stożkowego otworu i jest osadzony równo. Płaska główka zapewnia dużą powierzchnię nośną i czysty, industrialny wygląd bez dodatkowej obróbki.

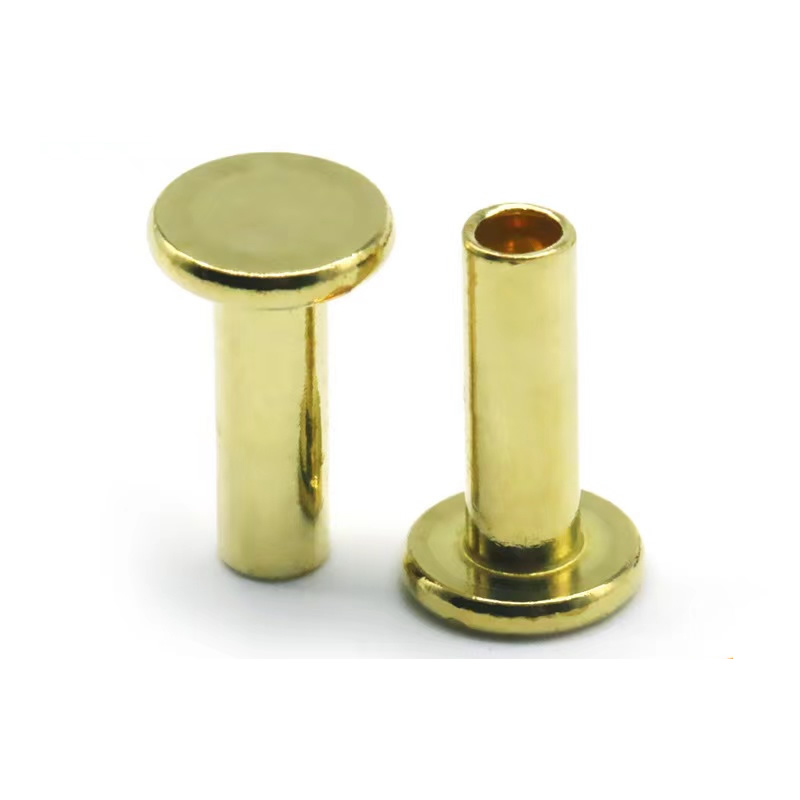

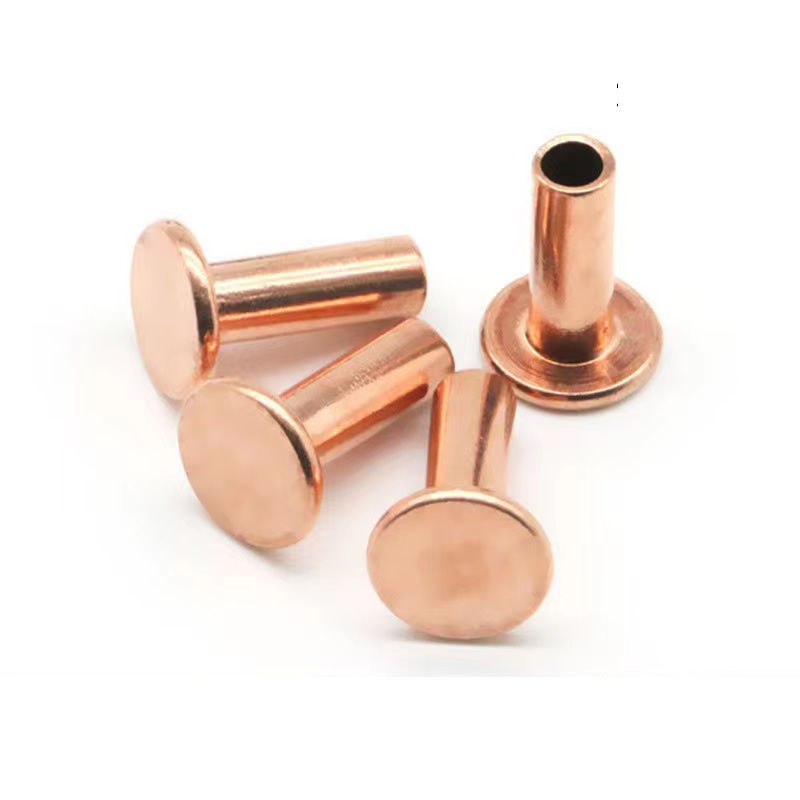

Nuote Metals produkuje nity półdrążone z łbem płaskim ze stali niskowęglowej, stali nierdzewnej (304/316), aluminium i mosiądzu. Na tej stronie pokazano dwa rzeczywiste zastosowania, dokładne wymiary, jakie posiadamy oraz sposób, w jaki produkujemy idealnie płaską główkę bez pęknięć.

H2: Dwa rzeczywiste zastosowania – bez konieczności pogłębiania

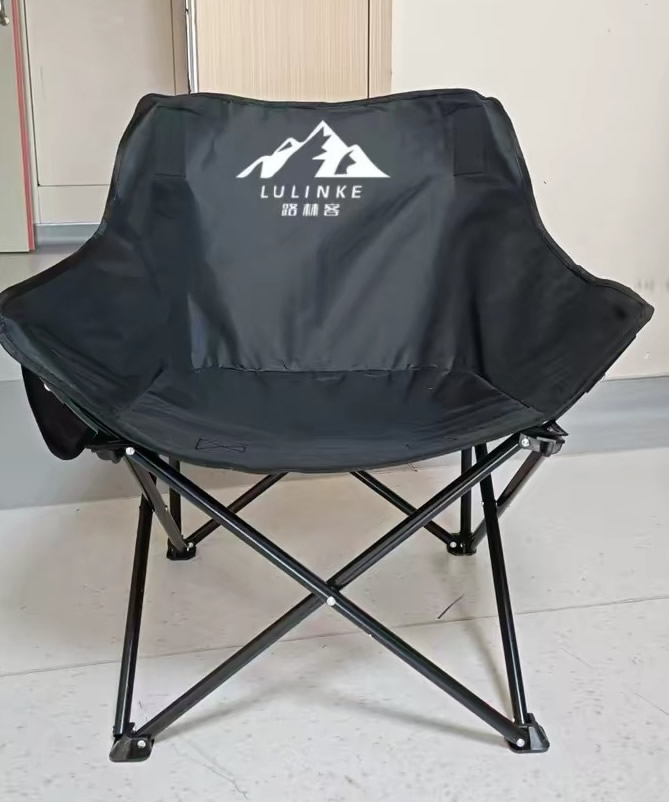

H3: Zawias do krzesła składanego (rura aluminiowa, nit stalowy)

Producent mebli kontraktowych produkował składane krzesła do sal eventowych. Oryginalny nit z łbem okrągłym na zawiasie wystawał o 2,5 mm. Krzesła źle układały się w stosy, a kopulasty zagłówek porysował sąsiednie ramy podczas transportu. Klient potrzebował nitu, który będzie osadzony niżej niż łeb okrągły, ale nie będzie wymagał pogłębiania.

Dostarczyliśmy stalowe nity półdrążone z łbem płaskim (trzpień 5 mm, średnica łba 10 mm, ocynkowane). Płaska główka znajdowała się 0,8 mm nad powierzchnią tubusu – znacznie niżej niż okrągła główka. Szeroka średnica 10mm zapobiega przechylaniu się nitu w aluminiowym otworze. Na linii montażowej nie dodano żadnego pogłębiania. Krzesła były ułożone czysto, a liczba przypadków drapania spadła o 90%.

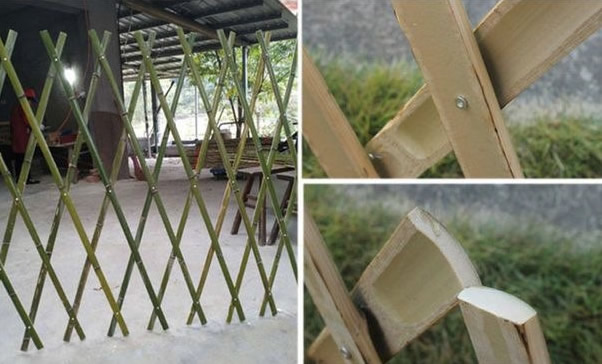

H3: Zewnętrzny panel ogrodzeniowy cedrowy (wspornik drewno-metal, nit ze stali nierdzewnej)

Wykonawca ogrodzeń przymocował wsporniki ze stali ocynkowanej do szyn cedrowych. Nity kopułkowe zatrzymują wilgoć na drewnie, przyspieszając gnicie. Na naturalnym płocie też wyglądały „industrialnie”. Wykonawca wypróbował nit wpuszczany, ale nie chciał ręcznie pogłębiać setek otworów.

Zalecamy nity półdrążone ze stali nierdzewnej 304 z łbem płaskim (trzpień 4 mm, średnica łba 8 mm, pasywowane). Płaska główka znajdowała się 0,6 mm nad powierzchnią drewna. Jego szeroka, płaska górna część zamiast ją zatrzymywać, odprowadza wodę deszczową. Czysta głowa w kształcie dysku wyglądała celowo, a nie jak wystająca kopuła. Po 18 miesiącach na 200 odcinkach ogrodzenia brak rdzy, brak luzów i brak zgnilizny drewna wokół nitów.

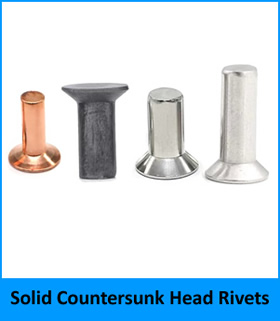

H2: Łeb płaski a łeb stożkowy – poznaj różnicę

Cecha Płaski łeb stożkowy (stożkowy)

Kształt główki Płaski dysk, boki proste/stożkowe Stożek o kącie 90° lub 100°

Po związaniu Siedzi dumnie (nad powierzchnią) Równo lub pod powierzchnią

Przygotowanie otworu Tylko otwór prosty Otwór prosty + pogłębienie stożkowe

Powierzchnia nośna Duży, płaski Mały pierścień na krawędzi

Najlepsze do miękkich materiałów, cienkich blach, szybkiego montażu Przemysł lotniczy, płaskie powierzchnie, niski opór

Produkujemy oba style. W przypadku większości mebli, ogrodzeń i ogólnego zastosowania przemysłowego płaska głowica jest szybsza i bardziej wyrozumiała.

H2: Standardowe rozmiary, które posiadamy w magazynie

Średnica trzpienia (mm) Średnica łba (mm) Wysokość łba (mm) Długości lufy (mm) Materiały

3,0 5,5 – 6,0 0,7 – 0,8 4,5,6,8 Stal 304, mosiądz

4,0 7,0 – 7,5 0,9 – 1,0 5,6,8,10,12 Stal, 304, 316, mosiądz

5,0 8,5 – 9,0 1,1 – 1,2 6,8,10,12,15 Stal, 304, 316

6,0 10,0 – 10,5 1,3 – 1,4 8,10,12,15,20 Stal, 304, 316

8,0 13,5 – 14,0 1,7 – 1,8 10,12,15,20,25 Tylko stal

Dostępne niestandardowe średnice główki i długości lufy. Brak opłat za oprzyrządowanie w przypadku standardowych wymiarów.

H2: Jak zrobić naprawdę płaską głowę – bez zmarszczek

Uformowanie płaskiej głowy jest trudniejsze niż uformowanie kopuły. Metal chce się zagiąć lub pomarszczyć przy ostrym przejściu od trzonu do główki. Zapobiegamy temu poprzez:

Precyzyjnie szlifowane matryce – wgłębienie matrycy ma w narożniku kontrolowany promień 0,2 mm i nie jest ostre. Dzięki temu metal może płynnie przepływać.

Kontrolowana długość wytłaczania – ograniczamy długość lufy do 4× średnicy trzpienia w przypadku konstrukcji z płaską główką. Dłuższe lufy stwarzają ryzyko zmarszczek główki.

Wybijanie po nabiciu – drugie uderzenie zagęszcza główkę, zapewniając idealną płaskość z dokładnością do 0,05 mm.

Nasze maszyny do sortowania optycznego sprawdzają średnicę, płaskość i koncentryczność głowicy w 100% produkcji. Odrzucamy każdy nit z pochylonym łbem lub widocznym stopniem.

H2: Co otrzymujesz z każdą przesyłką

Świadectwo badania młyna (chemia materiału, rozciąganie)

Protokół kontroli wymiarowej (10 sztuk w partii)

Weryfikacja płaskości główki (±0,05 mm)

Certyfikat zgodności (podpisany, identyfikowalny dla partii)

Nuote Metals posiada certyfikat ISO 9001:2015. Dołączone są deklaracje RoHS i REACH.

H2: Nasze zasady – Szczera rozmowa

Próbki – 20 darmowych sztuk (za wysyłkę płaci klient)

MOQ – 2000 sztuk (stal/mosiądz), 3000 sztuk (stal nierdzewna)

Czas realizacji zamówienia – 5–7 dni roboczych

Niestandardowy czas realizacji – 12–15 dni

Oprzyrządowanie – brak opłat za standardowe oprzyrządowanie z płaską główką (rozmiary 3–8 mm)

H2: Trzy pytania, na które odpowiadamy co tydzień

P1: Czy muszę pogłębić otwór pod nit półdrążony z płaskim łbem?

Odp.: Nie. Nity z łbem płaskim są przeznaczone do prostych otworów. Wywierć standardowy otwór przelotowy (średnica trzpienia + 0,15–0,20 mm) i włóż nit. Płaska główka będzie dumna z powierzchni. Pogłębiania używaj tylko w przypadku zmiany na prawdziwy nit z łbem stożkowym (łeb stożkowy). Wielu klientów myli te dwa pojęcia. Trzymamy przykładowe tablice pokazujące różnicę – poproś nas o zdjęcie.

P2: Czy nity półpuste z łbem płaskim można stosować w miękkim plastiku bez pękania?

O: Tak. Szeroka, płaska główka rozkłada nacisk na większą powierzchnię niż okrągła główka, redukując koncentrację naprężeń. W przypadku miękkich tworzyw sztucznych (ABS, poliwęglan) zalecamy długość lufy dokładnie o 1,0 mm dłuższą niż stos materiału. Tworzy to delikatne klincz. Używaj także prasy o wolnym skoku, a nie młotka. W naszym przypadku na składane krzesło aluminiowa rurka była cienka, ale nie plastikowa. W przypadku części z tworzyw sztucznych oferujemy bezpłatne badanie próbek – wyślij nam kawałek swojego materiału.

P3: Twoja płaska głowa znajduje się nad powierzchnią. Czy będzie to zaczepiać tkaninę lub zbierać brud?

Odp.: Może, w zależności od wzrostu. Wysokość łba płaskiego wynosi tylko 0,7–1,8 mm, w zależności od rozmiaru trzpienia. W przypadku trzpienia o średnicy 5 mm wysokość łba wynosi około 1,1 mm – mniej niż w przypadku łba okrągłego (co dla tego samego chwytu wynosiłoby ~2,5 mm). W zastosowaniach, gdzie nawet 1 mm jest za wysokie, zalecamy zmianę na nit z łbem stożkowym (wymaga obróbki) lub niskoprofilowy łeb kratownicowy. W przypadku składanego krzesła wysokość zagłówka wynosząca 0,8 mm była wystarczająco niska, aby zapobiec zarysowaniom. W przypadku ogrodzenia wysokość 0,6 mm skutecznie odprowadza wodę. Jeśli potrzebujesz zerowego występu, powiedz nam – wycenimy wpuszczany.

H2: Przekonaj się sam – bez zobowiązań

Wyślemy Ci pocztą 20 sztuk nitów półdrążonych z łbem płaskim, z wybranego przez Ciebie materiału i rozmiaru. Wywierć prosty otwór, włóż nit i przesuń palcem po główce. Poczujesz twardą, płaską powierzchnię – bez ostrych krawędzi.

Skontaktuj się z Nuote Metals w sprawie średnicy trzpienia, długości lufy i materiału. Bezpłatne próbki wysyłamy w ciągu jednego dnia roboczego.
