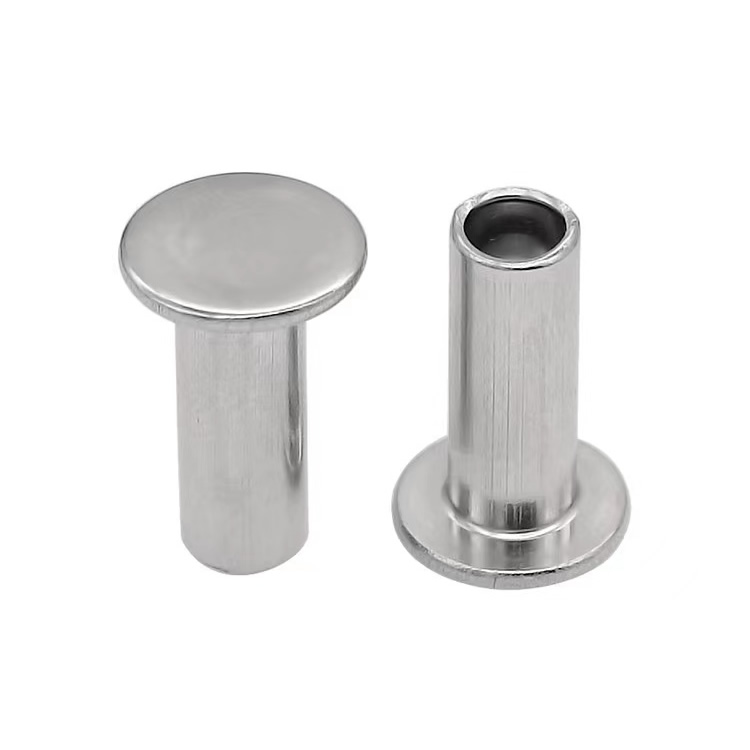

Nity półdrążone z łbem płaskim

Niektóre zespoły wymagają łba nitu, który nie przeszkadza. Nie zlicowany jak łeb stożkowy, nie wypukły jak łeb okrągły – wystarczająco niski, aby wyczyścić części ślizgowe, elementy układane jeden na drugim i małe prześwity.

Nity półdrążone z łbem płaskimsą dokładnie takie. Łeb płaski znajduje się około 0,8–1,2 mm nad powierzchnią w przypadku trzpienia o średnicy 5 mm – jest niższy niż łeb okrągły, ale bez dodatkowego etapu obróbki w postaci pogłębienia stożkowego.

A ponieważ są w połowie puste, płytkie wgłębienie na końcu zmniejsza siłę osadzania o około 70% w porównaniu z nitem pełnym. Szybkie wiązanie, niski profil, czyste wykończenie.

Łeb płaski czy stożkowy – tam, gdzie pasuje łeb płaski

Wybierz łeb płaski, gdy: Potrzebujesz niskiego profilu, ale nie chcesz dodatkowych kosztów i stopnia zagłębienia. Płaska główka jest niższa niż okrągła, ale dobrze prezentuje się na powierzchni – nie jest wymagane żadne specjalne przygotowanie otworu.

Głowica płaska, pół pusta vs. pełna – zaleta pusta

Półpusta konstrukcja pęcznieje tylko na końcu, dzięki czemu idealnie nadaje się do punktów obrotu i zespołów, w których otaczający materiał nie może zostać uszkodzony. Nity półdrążone z łbem płaskim są często stosowane w obudowach elektroniki, pokrywach maszyn, panelach pojazdów i zespołach z metali lekkich, gdzie liczy się gładka powierzchnia.

Materiały i wykończenia – co oferujemy

Przybory:Stal węglowa (ocynkowana), stal nierdzewna (304/316, pasywowana), mosiądz (C2680), miedź (C11000), aluminium (1100/5052/5056)

Wykończenia:Ocynkowane, niklowane, pasywowane, lakierowane, oksydowane na czarno, gładkie

Jedno prawdziwe zastosowanie – zawias do składanego krzesła

Producent krzeseł składanych do sal eventowych zastosował nity z łbem okrągłym w połączeniach zawiasów nożycowych. Okrągłe głowice wystawały 2,5 mm ponad powierzchnię aluminiowej rurki – krzesła nie układały się płasko, a podczas transportu główki rysowały sąsiednie ramy. Rozważano zastosowanie nitów z łbem płaskim, ale w przypadku produkcji na dużą skalę nie było możliwe pogłębienie stożkowe. Klient potrzebował nitu, który będzie osadzony niżej niż łeb okrągły, ale nie będzie wymagał pogłębiania.

Dostarczyliśmy nity półdrążone z łbem płaskim ze stali ocynkowanej – trzpień 5,0 mm, łeb płaski 10,0 mm, długość lufy 10,0 mm. Płaska główka znajdowała się zaledwie 0,9 mm nad powierzchnią – znacznie niżej niż okrągła główka. Szeroka średnica 10mm zapobiega przechylaniu się nitu w aluminiowym otworze. Na linii montażowej nie dodano żadnego pogłębiania. Krzesła były ułożone czysto, a liczba przypadków drapania spadła o 90%. Klient przetestował 1000 nitów na 500 krzesłach. Po 10 000 cykli składania zero awarii. Obecnie zamawiają nasze nity półdrążone w partiach po 200 000 sztuk rocznie.

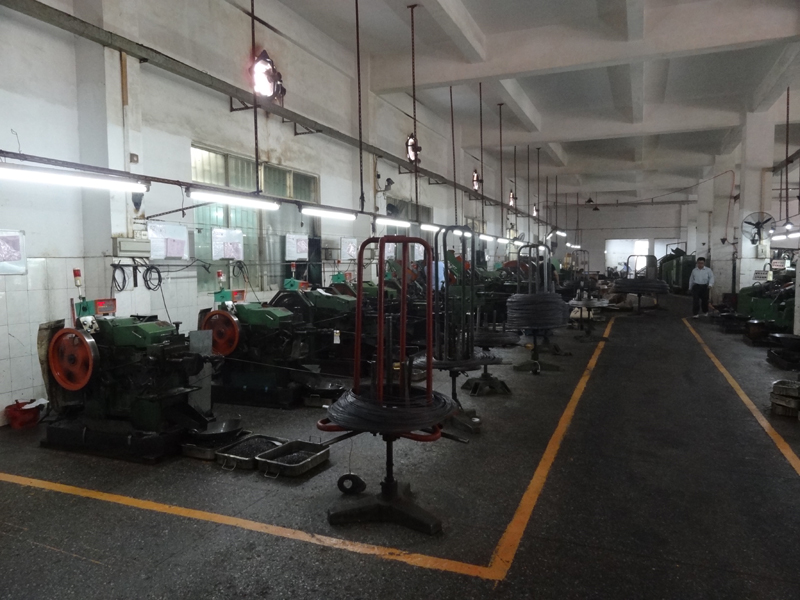

Wewnątrz naszej produkcji – 45 maszyn, ponad 10 lat doświadczenia

Nity półdrążone z łbem płaskim produkujemy na 45 maszynach do gięcia na zimno w naszym zakładzie w Dongguan. Możliwość produkcji nitów o średnicy od 0,8 mm do 10 mm.

Co produkujemy:Nity standardowe do zamówień wielkoseryjnych oraz nity niestandardowe z niestandardowymi profilami łbów lub długościami.

Kto je tworzy: Nasi starsi technicy mają średnio ponad 10-letnie doświadczenie w procesie spęczania na zimno.

Co sprawdzamy:Głębokość wgłębienia, geometria łba, średnica trzpienia, twardość – dla każdej partii.

Szybkość produkcji:Do 400 sztuk na minutę przy standardowych średnicach.

Praca z klientami na całym świecie

Dostarczamy nity półpuste z łbem płaskim do producentów w Ameryce Północnej, Europie i Azji. Nasi klienci budują:

• Składane meble– Krzesła, stoły, łóżka, ramy
• Wnętrza samochodowe– Panele wykończeniowe, zespoły drzwi, elementy siedzeń
• Obudowy do elektroniki– Podwozia, panele sterujące, obudowy
• Urządzenia– Zespoły paneli, punkty zawiasów
• Sprzęt przemysłowy– Osłony maszyn, panele sterujące

Współpracujemy zarówno z małymi zakładami montażowymi, jak i dużymi producentami OEM – od szybkiego prototypowania po serie produkcyjne na dużą skalę. Naszą siłą jest elastyczność: niestandardowe rozmiary, szybkie próbki i stała jakość w każdej ilości.

Dwa pytania, na które często odpowiadamy

P: „Czy nity półdrążone z łbem płaskim mogą być stosowane do cienkich blach lub tworzyw sztucznych bez powodowania uszkodzeń?”

Odp.: Tak – półpusta wnęka zmniejsza siłę osadzania o około 70%, dzięki czemu idealnie nadają się do cienkich materiałów, tworzyw sztucznych i delikatnych podzespołów. Aby uzyskać najlepsze rezultaty, wybierz lufę o długości 1,5–2,0 mm dłuższą niż grubość stosu materiału i użyj prasy, a nie młotka, aby uzyskać kontrolowany, równomierny nacisk. W powyższym przypadku na składane krzesło, półdrążone nity z płaskim łbem są gładko osadzone na cienkiej aluminiowej rurce, bez odkształceń.

P: „Czy mogę osadzać nity półdrążone z płaskim łbem za pomocą narzędzia ręcznego, czy potrzebuję prasy pneumatycznej?”

Odp.: Obydwa działają, ale wybór zależy od głośności. W przypadku małych ilości (poniżej 500 nitów) dobrze sprawdzi się ręczna wyciskarka do nitów lub młotek ze stemplem ustalającym – umieść nit na stalowej płytce, włóż przebijak i uderz raz. W przypadku wielkości produkcji (ponad 1000 nitów) zdecydowanie zalecamy prasę pneumatyczną lub hydrauliczną – zapewnia stałą siłę osadzania, krótsze cykle, mniejsze zmęczenie operatora i zapobiega uszkodzeniu płaskiego łba. Kluczowy wymóg: stempel ustalający musi mieć płaską powierzchnię, aby uniknąć śladów płaskiej główki. Możemy dostarczyć narzędzia do osadzania dopasowane do wymiarów nitów – czas realizacji oprzyrządowania wynosi 5–7 dni.
