Precyzyjne części toczone CNC – gdy tolerancja jest mierzona w mikrometrach

Standardowe toczenie utrzymuje ± 0,005 mm. To wystarczy dla większości złączek hydraulicznych, wałów i złączy. Ale niektóre aplikacje wymagają więcej. Element wtryskiwacza paliwa mierzący przepływ przy ciśnieniu 2000 barów. Narzędzie chirurgiczne, które należy złożyć bez luzu. Mocowanie optyczne utrzymujące się przy wahaniach temperatury do 40°C.

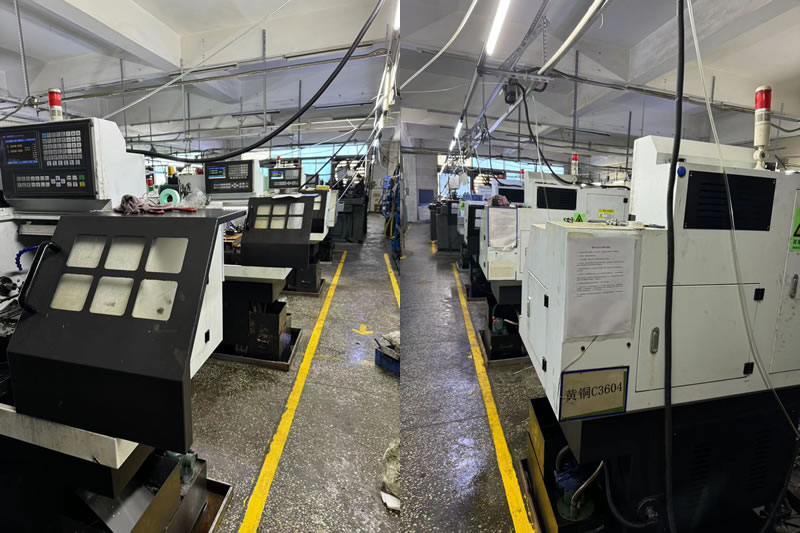

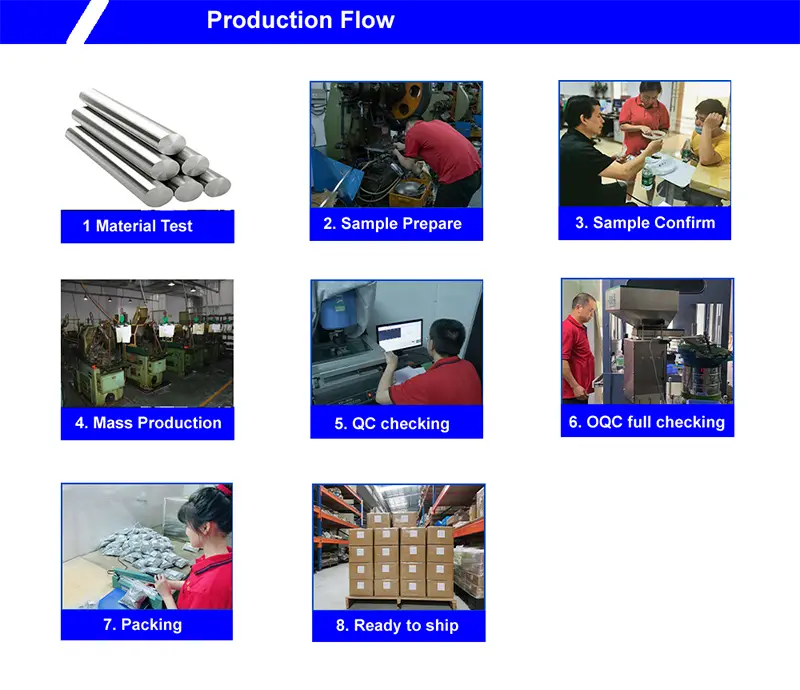

Są to elementy, które odróżniają toczenie precyzyjne od toczenia standardowego. W Nuote Metals posiadamy specjalną celę do toczenia precyzyjnego, w której każda zmienna – temperatura, zużycie narzędzia, wzrost wrzeciona, niepewność pomiaru – jest kontrolowana i dokumentowana. To nie jest twierdzenie marketingowe. Jest to dyscyplina procesowa i w tym artykule dokładnie wyjaśniono, w jaki sposób się nią zajmujemy.

Co sprawia, że ​​toczenie jest „precyzyjne” – pięć zmiennych, które należy kontrolować

Precyzja nie pochodzi od samej maszyny. Pochodzi z kontrolowania każdego źródła zmienności.

1. Stabilność termiczna.

Wrzeciono tokarki rośnie w miarę nagrzewania się. Część o średnicy 100 mm może urosnąć o 0,02 mm przy zmianie temperatury o 10°C. Nasza precyzyjna komora tokarska jest utrzymywana w temperaturze 20°C ± 1°C przez cały rok. Przed końcową kontrolą części moczy się do temperatury pokojowej.

2. Zarządzanie zużyciem narzędzi.

Zużyta wkładka tnie inaczej niż nowa. Śledzimy trwałość narzędzia poprzez czas skrawania i dostosowujemy przesunięcia w określonych odstępach czasu – nie czekając, aż operator zauważy dryf. W przypadku pracy ±0,002 mm zmiany narzędzi są zaplanowane, a nie reaktywne.

3. Kalibracja wrzeciona i osi.

Wzrost temperatury wpływa na samą konstrukcję maszyny. Codziennie rano przeprowadzamy cykl rozgrzewki i co miesiąc weryfikujemy pozycjonowanie osi za pomocą interferometru laserowego. Śruby kulowe są wstępnie naprężone, a skale liniowe zapewniają bezpośrednią informację zwrotną o położeniu.

4. Powtarzalność uchwytu.

Tuleja zaciskowa, która chwyta inaczej w części 1 i 500, wprowadza różnicę. Używamy hartowanych tulei zaciskowych z dodatnimi ogranicznikami i sprawdzamy bicie przed każdą serią produkcyjną. W przypadku części cienkościennych miękkie szczęki są obrabiane w miejscu dopasowanym do średnicy części.

5. Niepewność pomiaru.

Pomiar jest tak dobry, jak narzędzie i metoda. Codziennie kalibrujemy mikrometry i średniceomierze zgodnie z certyfikowanymi normami. W przypadku krytycznych cech używamy współrzędnościowej maszyny pomiarowej (CMM) w tym samym pomieszczeniu o kontrolowanej temperaturze, ponieważ pomiar części w ciepłym obszarze kontroli daje inny wynik niż pomiar na hali produkcyjnej.

Nasze możliwości w zakresie precyzyjnego toczenia

Materiały toczone w celi precyzyjnej:

• Stal nierdzewna (303, 304, 316, 17-4 PH, 440C)
• Stal stopowa (4140, 4340, 8620)
• Aluminium (6061, 7075, 2024)
• Mosiądz i miedź (C36000, C11000, C10200)
• Tytan (klasa 5, klasa 2)
• Tworzywa sztuczne (PEEK, POM, PTFE)

Możliwości głośności:Prototyp (1–50 sztuk), produkcja niskoseryjna (50–5 000), produkcja wielkoseryjna (5 000–200 000+).

Pomiary – podstawa precyzyjnego toczenia

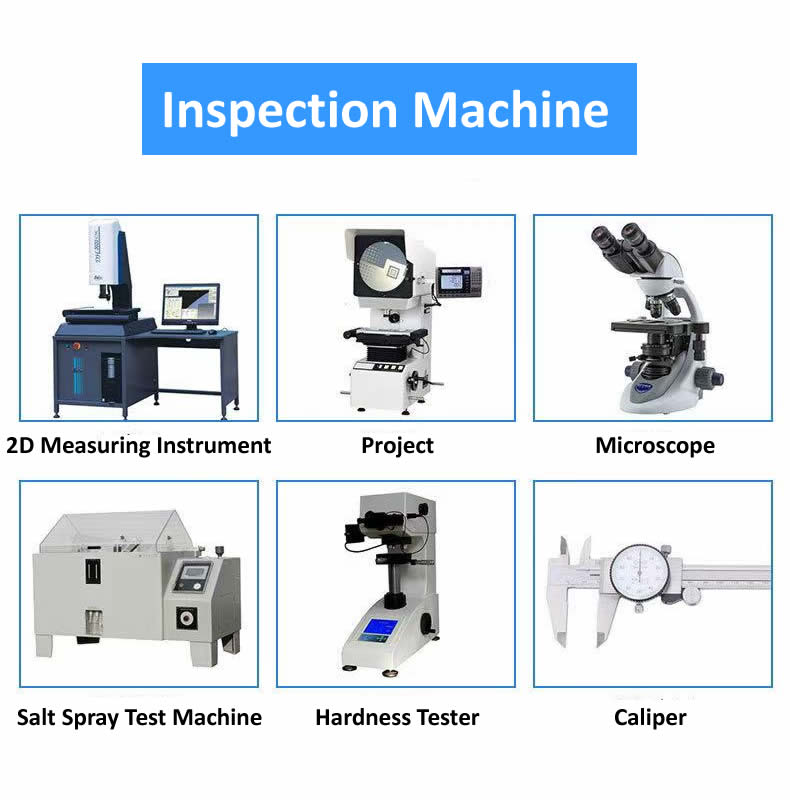

Nie można utrzymać ±0,002 mm bez prawidłowego pomiaru. Nasza cela precyzyjna wyposażona jest w:

• Współrzędnościowa maszyna pomiarowa (CMM): Zeiss Contura z sondą skanującą. Stosowany do weryfikacji złożonej geometrii, koncentryczności i położenia.
• Tester okrągłości: Talyrond 131 do pomiaru okrągłości, walcowości i koncentryczności.
• Tester chropowatości powierzchni: Mitutoyo SJ-210 do weryfikacji Ra i Rz.
• Komparator optyczny: do weryfikacji profilu gwintu, promienia i kształtu.
• Mikrometry cyfrowe i średniceomierze: Codziennie kalibrowane zgodnie z certyfikowanymi normami.
• Kompensacja temperatury: Wszystkie pomiary wykonano w temperaturze 20°C, ze współczynnikami korekcyjnymi zastosowanymi dla rozszerzalności cieplnej materiału.

Co to oznacza dla Ciebie: Każdy krytyczny wymiar na Twoim rysunku jest mierzony i raportowany. Jeśli rysunek wymaga ±0,002 mm, raport z inspekcji pokazuje rzeczywistą zmierzoną wartość, a nie tylko wynik pozytywny/negatywny. Otrzymujesz dane, a nie pieczątkę.

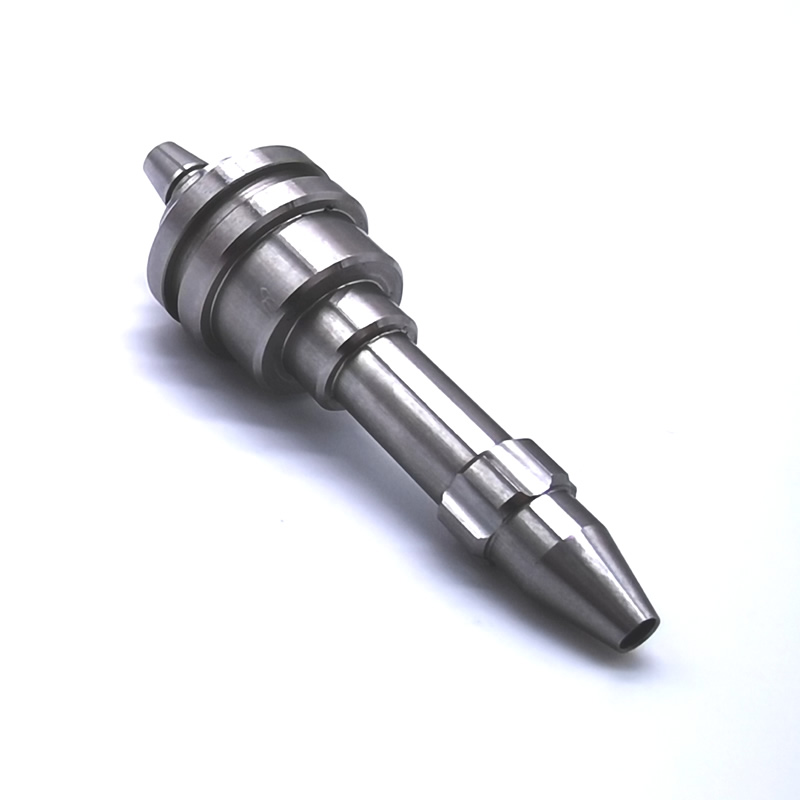

Prawdziwy przykład – element instrumentu chirurgicznego 17-4 PH

Niemiecki producent urządzeń medycznych potrzebował elementu ze stali nierdzewnej 17-4 PH o tolerancji średnicy 0,002 mm, koncentryczności 0,003 mm i wykończeniu powierzchni Ra 0,2 μm. Część składałaby się w chirurgiczne narzędzie do zszywania, w którym jakikolwiek luz powodowałby wypadanie zapłonu.

Co zrobiliśmy inaczej:

• Obrobiono część w naszej celi precyzyjnej w temperaturze 20°C, a nie w ogólnym dziale toczenia.
• Używane narzędzia CBN do końcowego przejścia po obróbce cieplnej.
• Sprawdzona koncentryczność za pomocą Talyronda przed i po obróbce końcowej.
• Wysłano 4000 sztuk bez odrzuceń. Klient wyeliminował kontrolę przychodzącą – nasze raporty CMM zostały przyjęte jako zapis jakości.

Często zadawane pytania dotyczące precyzyjnych części tokarskich CNC

P1: Jaka jest różnica między toczeniem standardowym a toczeniem precyzyjnym?

Odp.: Standardowe toczenie utrzymuje się w zakresie ±0,005 mm i jest odpowiednie dla większości części hydraulicznych, motoryzacyjnych i ogólnych części przemysłowych. Precyzyjne części toczone CNC trzymają ± 0,002 mm lub lepiej, przy większej koncentryczności i wykończeniu powierzchni. Różnica nie dotyczy tylko maszyny – to środowisko (kontrola temperatury), zarządzanie narzędziami (zaplanowane zmiany) i dyscyplina pomiarowa (weryfikacja CMM). Precyzyjne toczenie kosztuje więcej, ponieważ pochłania więcej czasu, więcej narzędzi i więcej kontroli. Jest to uzasadnione, gdy wymaga tego aplikacja.

P2: Czy możesz utrzymać ± 0,002 mm na stali nierdzewnej poddanej obróbce cieplnej?

Odpowiedź: Tak, ale z zastrzeżeniami. Obróbka cieplna przesuwa część. W przypadku 17-4 PH lub 440C, hartowanych do 40+ HRC, wykonujemy obróbkę nadwymiarową, obróbkę cieplną, a następnie obróbkę wykańczającą za pomocą narzędzi CBN w celi precyzyjnej. Ostatnie przejście usuwa 0,05–0,1 mm materiału, aby osiągnąć tolerancję. W przypadku bardzo skomplikowanych geometrii lub przekrojów cienkościennych możemy zalecić toczenie na twardo, a następnie szlifowanie. Nuote Metals sprawdza każdy rysunek i potwierdza osiągalne tolerancje przed wyceną.

P3: Jak sprawdzić koncentryczność precyzyjnych części toczonych CNC?

Odp.: Używamy testera okrągłości Talyrond do sprawdzania koncentryczności, okrągłości i cylindryczności. Część jest obracana na precyzyjnym wrzecionie, podczas gdy sonda mierzy powierzchnię. Rezultatem jest wykres biegunowy pokazujący odchylenie w mikrometrach. W przypadku prostszych funkcji maszyna CMM z sondą skanującą zapewnia równoważne dane. Każde zlecenie toczenia precyzyjnego jest dostarczane z raportem wymiarowym przedstawiającym rzeczywiste zmierzone wartości – a nie tylko wynik pozytywny/negatywny.
