Precyzyjne komponenty do kluczowych podzespołów – gdy liczy się każdy interfejs

Część precyzyjną ocenia się na podstawie własnego rysunku. Element precyzyjny ocenia się na podstawie tego, jak pasuje, porusza się, uszczelnia i zachowuje się po złożeniu z innymi. Ta różnica zmienia wszystko — stosowane tolerancje, sprawdzane funkcje i testy przeprowadzane przed wysyłką.

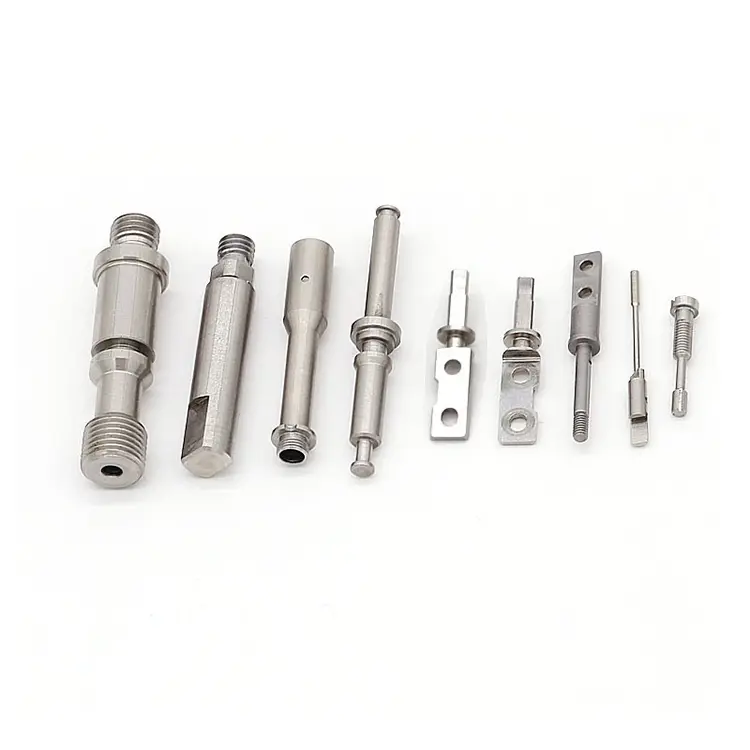

W Nuote Metals zajmujemy się produkcjąPrecyzyjne komponenty CNCdo zespołów, w których awaria nie wchodzi w grę: narzędzia chirurgiczne, układy wtrysku paliwa, mocowania optyczne i siłowniki lotnicze. Nie obrabiamy tylko według rysunku. Zarządzamy łańcuchem tolerancji od surowca po montaż funkcjonalny, dzięki czemu otrzymany komponent działa za pierwszym razem i za każdym razem.

Co odróżnia komponent precyzyjny od części precyzyjnej?

Część precyzyjna spełnia swoje indywidualne wymiary. Element precyzyjny musi także:

• Pasuje do współpracujących części– luz lub wcisk muszą być prawidłowe w całym zakresie tolerancji.

• Funkcja pod obciążeniem– przenosić, uszczelniać lub prowadzić bez łączenia, wyciekania lub utraty sygnału.

• Przetrwaj montaż– nie odkształcają się ani nie pękają pod wpływem nacisku, dokręcania lub kołkowania.

• Utrzymuj wydajność przez długi czas– są odporne na zużycie, zmęczenie i cykle termiczne.

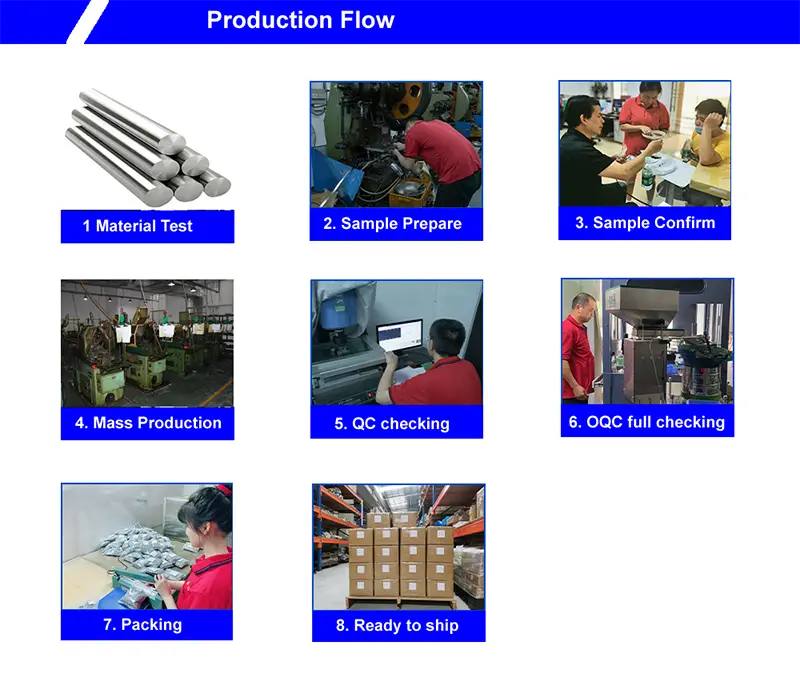

Oznacza to, że sprawdzamy nie tylko średnice i długości. Weryfikujemy interfejsy montażowe – powierzchnie stykające się z innymi częściami. Testujemy funkcję — ruch lub uszczelnienie, jakie wykonuje komponent. Dokumentujemy także identyfikowalność, więc jeśli wystąpi awaria na miejscu, możemy prześledzić ją do konkretnej partii, maszyny i operatora.

Łańcuch tolerancji – jak zarządzamy interfejsami

Kiedy komponent ma trzy współpracujące powierzchnie, każda z własną tolerancją, złożenie może zakończyć się niepowodzeniem, nawet jeśli każdy indywidualny wymiar mieści się w specyfikacji. Jest to problem łańcucha tolerancji. Zarządzamy tym poprzez:

1. Wczesna identyfikacja krytycznych interfejsów.

Podczas przeglądu DFM zaznaczamy każdą powierzchnię, która łączy się z inną częścią. Funkcje te zapewniają węższe tolerancje, dedykowane mierniki i 100% kontrolę – a nie pobieranie próbek.

2. Używanie mierników funkcjonalnych, a nie tylko mikrometrów.

Wskaźnik trzpienia, który symuluje wał współpracujący, mówi więcej niż odczyt mikrometryczny. Tworzymy niestandardowe mierniki dla krytycznych interfejsów, więc wiemy, że komponent będzie pasował – a nie tylko, że będzie prawidłowo mierzył.

3. Kontrolowanie danych w różnych operacjach.

Jeśli toczenie odnosi się do jednej powierzchni, a frezowanie do drugiej, interfejsy mogą nie być wyrównane. Do wszystkich operacji używamy jednego układu odniesienia, więc każdy element jest pozycjonowany względem tego samego początku.

4. Sprawdzenie po obróbce cieplnej i wykończeniu.

Obróbka cieplna przesuwa materiał. Poszycie dodaje grubości. Interfejs, który idealnie zmierzył się po obróbce, może nie pasować po pokryciu. Sprawdzamy krytyczne interfejsy po wszystkich operacjach wykończeniowych – nie wcześniej.

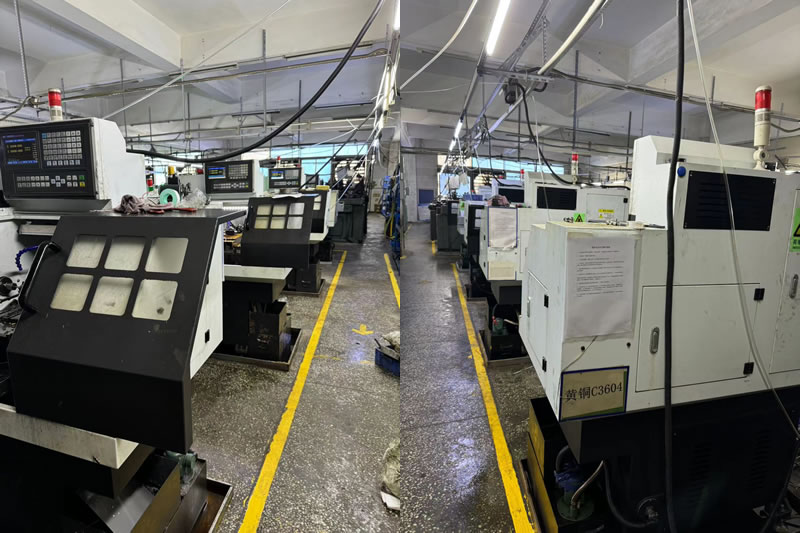

Nasze możliwości – od pojedynczych części po podzespoły

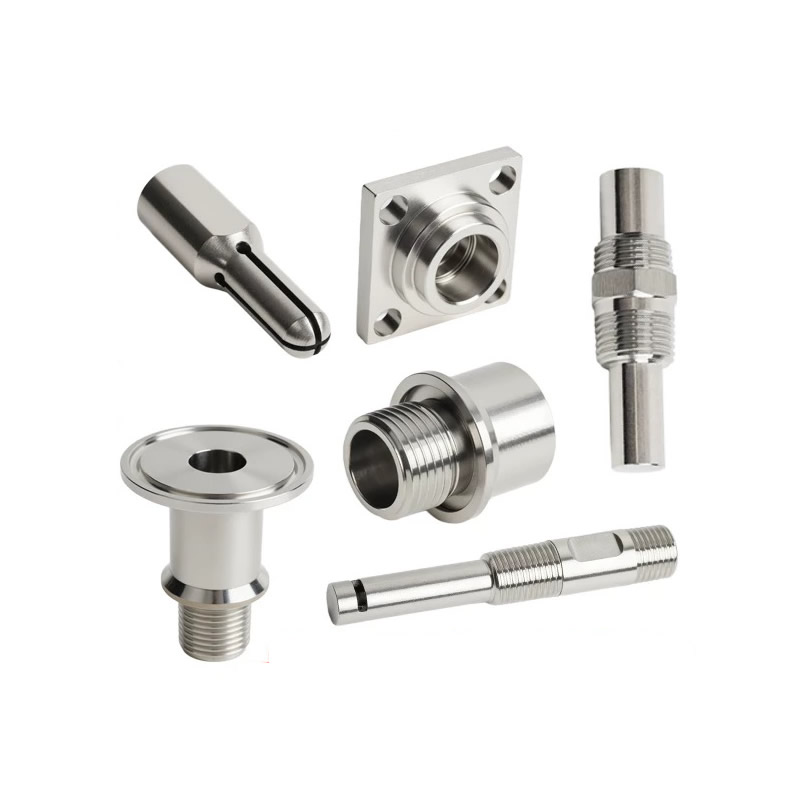

Nuote Metals zapewniaPrecyzyjne komponenty CNCw szerokim zakresie procesów i materiałów. Jednak naszą prawdziwą wartością jest integracja — możemy obrobić wiele części, wykończyć je i złożyć w podzespół, który jest gotowy na Twoją linię produkcyjną.

Przybory:Stal nierdzewna, stal stopowa, aluminium, tytan, mosiądz, miedź i konstrukcyjne tworzywa sztuczne.

Tom:Prototyp (1–50), mały wolumen (50–5 000), duży wolumen (5 000–500 000+).

Testowanie funkcjonalne – krok pomijany przez większość dostawców

Komponent, który mierzy idealnie, może nadal zawieść w montażu. Wał spełniający tolerancję średnicy może zostać zakleszczony po wciśnięciu w obudowę. Powierzchnia uszczelnienia spełniająca wymogi Ra 0,4 μm może przeciekać pod ciśnieniem. Testujemy funkcjonalność, a nie tylko wymiary.

Badania jakie wykonujemy na elementach precyzyjnych:

• Symulacja wciskania– sprawdzić wcisk i siłę wciskania.
• Testowanie szczelności– próba szczelności uszczelnionych elementów za pomocą powietrza lub helu.
• Ciągłość elektryczna– do elementów przewodzących i ścieżek uziemiających.
• Ruch i udar– do zaworów, siłowników i części ślizgowych.
• Zaangażowanie momentu obrotowego i gwintu– dla interfejsów gwintowanych.

Każdy test jest dokumentowany rzeczywistymi zmierzonymi wartościami. Wraz z przesyłką otrzymujesz raport z testów funkcjonalnych, a nie tylko raport wymiarowy.

Prawdziwy przykład – zestaw elementów zszywacza chirurgicznego

Niemiecki producent sprzętu medycznego potrzebował zestawu pięciu precyzyjnych elementów, które można by złożyć we wkład zszywacza chirurgicznego. Elementy musiały pasować do siebie bez luzu, działać płynnie i wytrzymać sterylizację tlenkiem etylenu.

Wyzwanie:

Ich poprzedni dostawca obrobił każdy komponent zgodnie z indywidualnym rysunkiem. Jednak po złożeniu zszywacz nie zadziałał – łańcuch tolerancji pozwolił na zbyt duży ruch pomiędzy kowadłem a wkładem.

Co zrobiliśmy inaczej:

• Podczas przeglądu DFM zidentyfikowano trzy krytyczne interfejsy między komponentami.
• Obrobiono wszystkie pięć komponentów w tej samej celi precyzyjnej, używając tego samego punktu odniesienia.
• Wbudowane wskaźniki funkcjonalne w celu sprawdzenia dopasowania i ruchu przed wysyłką.
• Przeprowadzono montaż na sucho i testy funkcjonalne 100% jednostek.
• Wysłano 2200 zestawów bez odrzuceń montażu. Klient wyeliminował kontrolę przychodzącą i skrócił czas montażu o 15%.

Często zadawane pytania dotyczące precyzyjnych komponentów CNC

P1: Jaka jest różnica między komponentem precyzyjnym a częścią precyzyjną?

Odp.: Część precyzyjna ma wymiary określone na rysunku. APrecyzyjny element CNCmusi także pasować i działać z współpracującymi częściami. Oznacza to, że sprawdzamy interfejsy, testujemy ruch lub uszczelnienie oraz zarządzamy łańcuchem tolerancji w wielu elementach. Jeśli prześlesz nam rysunek pojedynczej części, zajmiemy się jej obróbką. Jeśli prześlesz nam zestaw części, które można złożyć w całość, zarządzamy interfejsami i dostarczamy funkcjonalny podzespół.

P2: Czy możesz składać komponenty z wielu materiałów?

O: Tak. Obrabiamy komponenty ze stali nierdzewnej, aluminium, tytanu, mosiądzu, miedzi i tworzyw sztucznych, a następnie montujemy je za pomocą połączeń wciskowych, gwintowanych, kołkowych lub klejonych. W przypadku komponentów, które będą sterylizowane lub narażone na działanie środków chemicznych, wybieramy materiały i wykończenia odporne na środowisko. Każdy zespół jest testowany pod kątem działania i dokumentowany zapisem identyfikowalności.

P3: Jak sprawdzić, czy precyzyjny komponent będzie pasować do mojego złożenia?

Odp.: Używamy wskaźników funkcjonalnych, które symulują współpracującą część. Wskaźnik trzpienia pasujący do średnicy wału współpracującego mówi nam więcej niż odczyt mikrometryczny. W przypadku krytycznych interfejsów budujemy niestandardowe mierniki i sprawdzamy 100% produkcji – nie tylko próbki. Przed wysyłką przeprowadzamy również montaż na sucho i testy funkcjonalne, dzięki czemu masz pewność, że komponent działa, zanim dotrze na Twoją linię. Nuote Metals dostarcza raport z testów funkcjonalnych do każdego zamówienia komponentów precyzyjnych.
