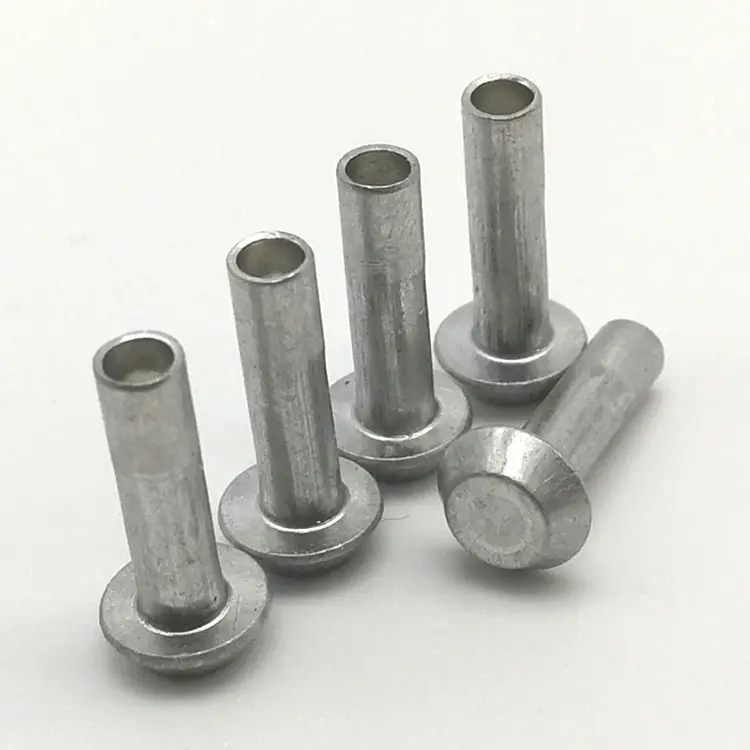

Nity półrurowe z łbem uniwersalnym

Czasami nie wiesz dokładnie, jaki styl głowy wybrać. Okrągła jest za wąska. Mieszkanie jest za niskie. Kratownica jest za szeroka. Nit półrurowy z łbem uniwersalnym znajduje się pośrodku – wystarczająco szeroki, aby zapobiec przeciąganiu się w większości materiałów, wystarczająco niski, aby uniknąć zaczepiania się i wystarczająco zaokrąglony, aby wyglądać profesjonalnie. Półpusta wnęka zmniejsza siłę osadzania o 70% w porównaniu z nitami pełnymi.

Jeśli nie jesteś pewien, jaki rodzaj główki wybrać, uniwersalna główka będzie najlepszym rozwiązaniem.

Uniwersalne kontra inne głowy – gdzie wygrywa środek

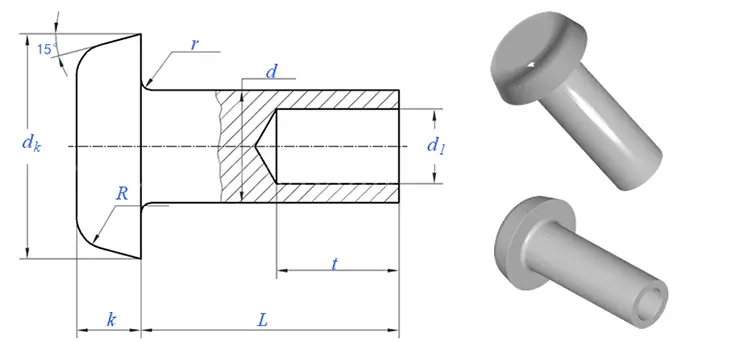

Głowica uniwersalna znajduje się pomiędzy główką okrągłą a główką kratową. Jest szerszy niż okrągły, węższy niż kratownica i niższy niż okrągły, ale wyższy niż płaski.

Wybierz głowicę uniwersalną, gdy:Nie jesteś pewien, jaki styl głowy wybrać – bezpiecznym rozwiązaniem jest uniwersalny. Montujesz materiały mieszane (metal + plastik, metal + drewno). Chcesz równowagi pod względem powierzchni nośnej i profilu. Chcesz nitu, który wygląda profesjonalnie i nie przyciąga uwagi.

Półrurowe kontra pełne – gdzie wygrywa pusta konstrukcja

Konstrukcja półrurowa ma płytką wnękę na ogonie (45–55% długości lufy). Podczas montażu tylko cienka ścianka tego pustego profilu toczy się na zewnątrz, tworząc klincz – wymaga to jedynie 25–30% siły pełnego nitu.

Jedno prawdziwe zastosowanie – montaż zawiasów do bram mieszkaniowych

Producent okuć produkował linię zawiasów i zamków do bram mieszkalnych. Elementy bramy wykonano ze stali malowanej proszkowo z plastikowymi wkładkami łożyskowymi. Nity z łbem okrągłym były za wąskie – łby przebijały stal malowaną proszkowo po wielokrotnym użyciu. Nity z łbem kratownicowym były zbyt szerokie – na produkcie przeznaczonym do użytku domowego wyglądały nieporęcznie i industrialnie.

Dostarczyliśmy nity półrurowe z łbem uniwersalnym ze stali ocynkowanej – trzpień 5,0 mm, średnica łba 10,5 mm, długość lufy 12,0 mm. Uniwersalna głowica zapewniła dodatkową powierzchnię nośną niezbędną do zapobiegania przeciąganiu bez sprawiania wrażenia nieporęcznego. Gładki, zaokrąglony profil pasował do estetyki budynku mieszkalnego. Półpusta wnęka utrzymuje siłę osadzania na niskim poziomie, zapobiegając uszkodzeniu plastikowych wkładek łożyskowych. Klient przetestował 1000 nitów w 500 zestawach bram. Po 10 000 cykli otwarcia i zamknięcia oraz testach narażenia na zewnątrz nie stwierdzono przeciągania ani poluzowania. Obecnie zamawiają nity półrurowe z łbem uniwersalnym w partiach po 200 000 sztuk rocznie.

Materiały i wykończenia – co oferujemy

Nuote Metals produkuje nity półrurowe z łbem uniwersalnym w wielu rodzinach materiałów:

Standardowe wykończenia:Ocynkowane, niklowane, pasywowane, lakierowane, postarzane, gładkie.

Uniwersalna różnica głowicy – ​​wyważona, wszechstronna, niezawodna

Głowa uniwersalna to najbardziej wszechstronna głowica, jaką produkujemy. Jest wystarczająco szeroki, aby zapobiec przeciąganiu się w mieszanych materiałach, wystarczająco niski, aby uniknąć zaczepiania się, i wystarczająco gładki, aby wyglądać profesjonalnie. Ciągły promień od środka do krawędzi równomiernie rozkłada obciążenie i zmniejsza koncentrację naprężeń. Powierzchnia nośna przy średnicy trzpienia 2,0–2,2× zapewnia znacznie większą powierzchnię niż łeb okrągły – wystarczająca do większości zespołów z różnych materiałów.

Proces produkcyjny — zobacz, jak wykonujemy nity półrurowe z łbem uniwersalnym

Nasz proces spęczania na zimno przekształca drut w gotowe nity półrurowe z łbem uniwersalnym w ciągłej sekwencji.

Przygotowanie materiału:Certyfikowany drut jest ciągniony na dokładną średnicę trzpienia (± 0,02 mm). Spektrometr sprawdza klasę materiału. Materiał niezgodny ze specyfikacją jest odrzucany przed rozpoczęciem produkcji.

Zimny ​​​​nagłówek:Drut jest doprowadzany do wielostanowiskowego zimnego kolektora. W jednej sekwencji półfabrykat jest kwadratowany, formowana jest główka o gładkim, zaokrąglonym profilu, a półpusta wnęka jest wytłaczana na głębokość 45–55%. Polerowane matryce z węglika zapobiegają powstawaniu śladów na powierzchni.

Przycinanie i bębnowanie:Wypływka jest usuwana, a mikrozadziory eliminowane.

Powlekanie lub powlekanie:Stosowany zgodnie ze specyfikacją – cynk, nikiel, pasywacja, lakier lub wykończenie antyczne.

Kontrola końcowa:100% sortowanie optyczne sprawdza średnicę główki, wysokość główki, średnicę trzonu, długość lufy i głębokość wnęki. Próbka AQL zweryfikowana ręcznie.

Przykładowy czas realizacji:standardowo 5–7 dni; oprzyrządowanie niestandardowe: 15–20 dni.

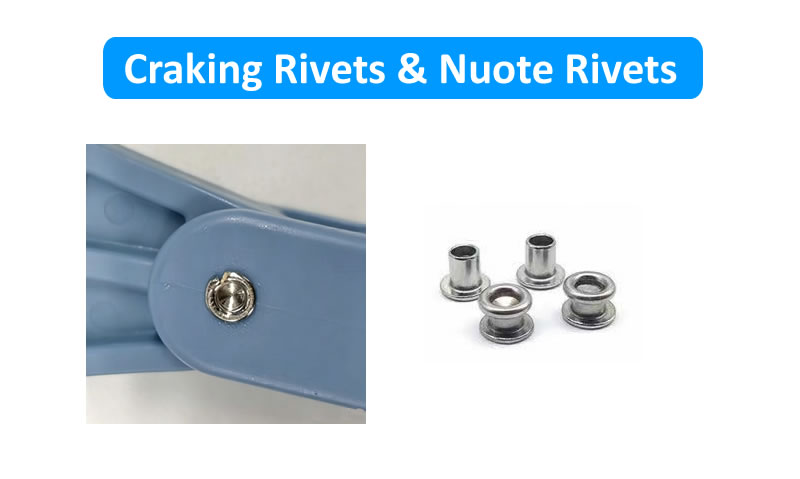

Dlaczego nity pękają podczas osadzania – dobrze czy źle

Pękający nit podczas osadzania to produkcyjny koszmar. Marnuje to materiał, spowalnia linię i może prowadzić do awarii w terenie. Oto, co powoduje pękanie i jak zapobiegają temu nasze nity.

Najczęstszą przyczyną pękania jest nierówna głębokość wnęki. Jeśli wnęka jest zbyt głęboka, pozostała ściana jest zbyt cienka, aby wytrzymać działanie toczenia – zamiast się toczyć, pęka. Kontrolujemy głębokość wnęki do 45–55% długości lufy w każdej partii. Jeżeli zauważyłeś pękanie, prześlij nam próbkę. Bezpłatnie zmierzymy głębokość ubytku i zdiagnozujemy problem.

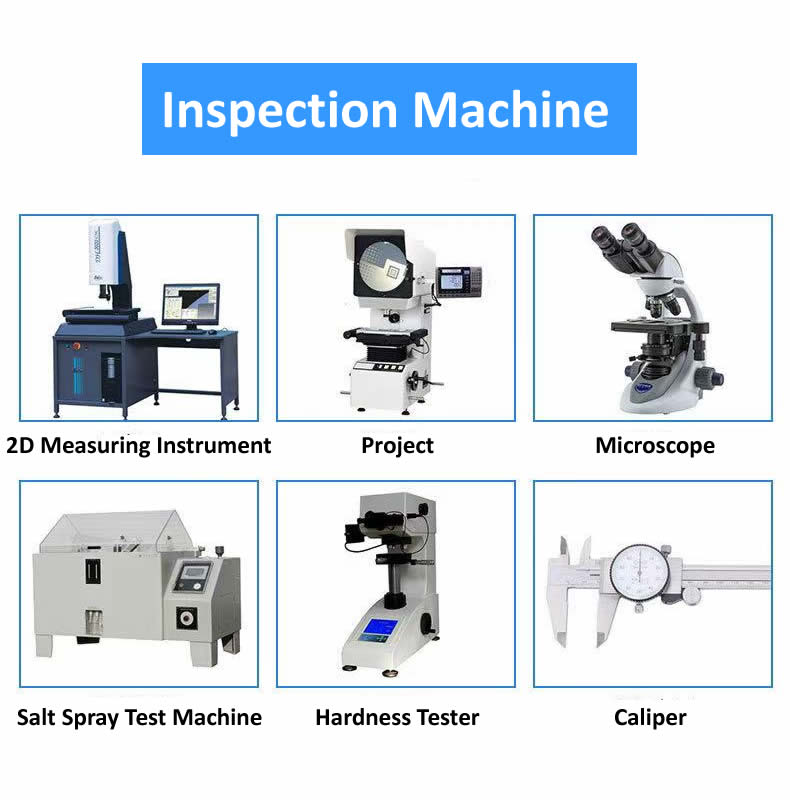

Nasz sprzęt kontrolny – jak weryfikujemy jakość

Dysponujemy pełną gamą skalibrowanego sprzętu kontrolnego umożliwiającego weryfikację każdej partii nitów półrurowych z łbem uniwersalnym:

Mikrometr laserowy– Szybki, bezdotykowy pomiar średnicy trzpienia z dokładnością do ±0,02 mm

Komparator optyczny (projektor profilowy)– Kontrola średnicy i wysokości główki oraz głębokości wnęki

System pomiaru obrazu 2,5D– Pełny pomiar konturu i weryfikacja koncentryczności

Twardościomierz Rockwella– Weryfikacja twardości surowca

Spektrometr– Weryfikacja składu materiału

Komora testowa mgły solnej– Jeśli jest to wymagane, badanie odporności na korozję (ASTM B117).

Grubościomierz XRF– Weryfikacja grubości poszycia

Cały sprzęt jest corocznie kalibrowany przez akredytowane laboratoria zewnętrzne. Dokumentacja kontroli jest przechowywana przez pięć lat i dołączana do każdej przesyłki.

Trzy pytania, na które często odpowiadamy

P: „Czy mogę otrzymać próbki przed zamówieniem ilości produkcyjnych?”

Odp.: Tak – oferujemy próbki wszystkich naszych produktów. W przypadku istniejących standardowych specyfikacji próbki są dostarczane bezpłatnie – płacisz tylko koszt wysyłki. W przypadku niestandardowych rozmiarów lub niestandardowych narzędzi dostępność próbek i czas realizacji zależą od konkretnych wymagań. Skontaktuj się z naszym zespołem sprzedaży, przedstawiając rysunek lub specyfikację, a doradzi on w sprawie przykładowych kosztów i harmonogramu dostawy.

P: „Kiedy wybrać główkę uniwersalną zamiast okrągłej?”

Odp.: Główka uniwersalna jest szersza (2,0–2,2× średnica trzpienia w porównaniu z 1,6–1,8×) i nieco niższa niż okrągła główka. Ma również bardziej ciągły, zaokrąglony profil – mniej wyraźną kopułę. Różnica wizualna jest subtelna, ale różnica funkcjonalna jest realna: uniwersalna głowica zapewnia większą powierzchnię nośną, aby zapobiec przeciąganiu w mieszanych materiałach. W przypadku połączeń metal-metal z ciasnymi otworami nadal lepszym wyborem jest okrągła główka. W przypadku materiałów mieszanych – stali z tworzywem sztucznym, stali z drewnem, stali z kompozytami – głowica uniwersalna jest bezpieczniejszym wyborem. W powyższej obudowie okuć do bramy przeciągnięta okrągła główka; uniwersalna głowa trzymana.

P: „Czy nity półrurowe z łbem uniwersalnym można stosować na zewnątrz?”

Odp.: Tak, z odpowiednim materiałem i wykończeniem. Do zastosowań zewnętrznych zalecamy stal nierdzewną (304 lub 316) z pasywowanym wykończeniem zapewniającym trwałą odporność na korozję. 304 jest wystarczający do ogólnej ekspozycji na zewnątrz (deszcz, wilgotność). 316 jest zalecany do środowisk przybrzeżnych lub mgły solnej. Jeśli pracujesz z mniejszym budżetem, stal ocynkowana z żółtym chromianem zapewnia 96 godzin odporności na mgłę solną – nadaje się do stosowania na zewnątrz pod osłonami. W powyższym przypadku okuć do bram klient wybrał stal ocynkowaną, ponieważ bramy były osłonięte (pod werandą), a oszczędności były znaczne.
