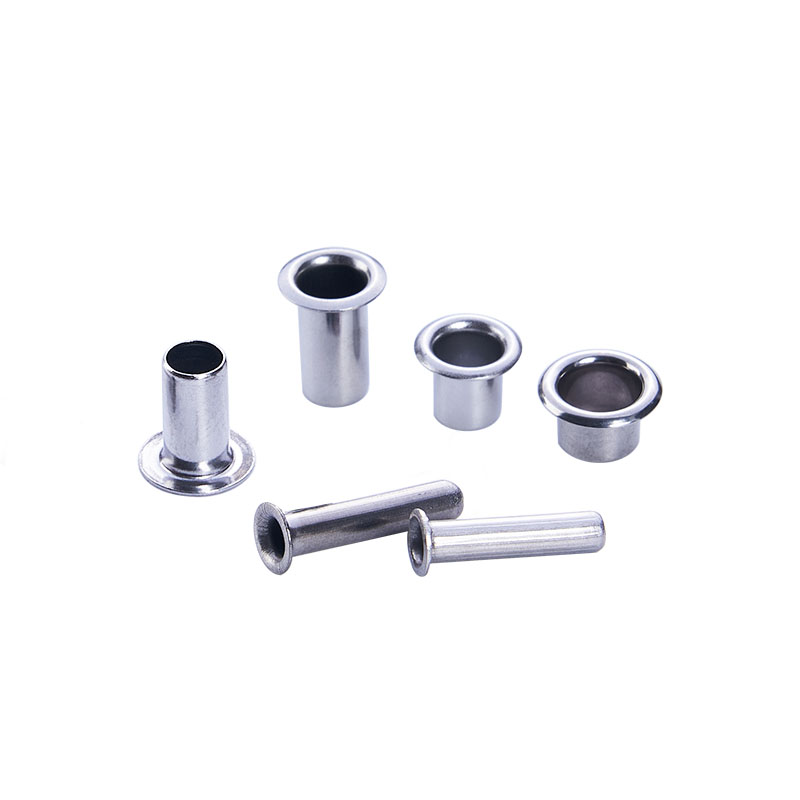

Oczka ze stali nierdzewnej do płótna

Płótno jest twarde. Jest odporny na rozdarcia, wytrzymuje słońce i pada deszcz. Ale wywierć w nim otwór – na zaczep, odpowietrznik lub punkt sznurowania – a ten otwór stanie się punktem awarii. Surowe płótno z dziurami rozciąga się. Nici się strzępią. Przelotki wysuwają się. A jeśli oczko rdzewieje? Plami tkaninę i dodatkowo osłabia dziurę.

Odpowiednie wzmocnienie zmienia wszystko. Oczka ze stali nierdzewnej do płótna nie rdzewieją. Nie plamią. Zaciskają tkaninę, chronią odciętą krawędź i rozkładają siły ciągnące na szeroki kołnierz. W przeciwieństwie do mosiądzu (który matowieje) lub stali ocynkowanej (która ostatecznie koroduje), stal nierdzewna zachowuje przyczepność w słonym powietrzu, deszczu i promieniach UV.

Metale Nuoteprodukujeoczka ze stali nierdzewnej do płótnaz gatunków 304 i 316 przy użyciu progresywnego głębokiego tłoczenia (znanego również jako produkcja oczek dziurkowanych). Proces ten jest w pełni zautomatyzowany: ciągły pasek blachy nierdzewnej przechodzi przez prasę transferową z wielostanowiskową matrycą progresywną. Rezultatem jest gładkie oczko pozbawione zadziorów, utworzone w jednej, szybkiej sekwencji – bez dodatkowych operacji i bez konieczności manipulacji pomiędzy etapami.

Ten przewodnik zawiera najpierw dane techniczne, a następnie pokazuje, jak jeden z producentów namiotów rozwiązał kosztowną awarię.

Parametry techniczne – co sprawia, że ​​oczko ze stali nierdzewnej nadaje się do płótna

Płótno nie jest metalem. Jest tkany, elastyczny i podatny na strzępienie. Oczko do płótna musi mieć określone cechy, niezależnie od materiału.

Krytyczne cechy projektu

Naszoczka ze stali nierdzewnej do płótnaspotkać całą czwórkę. Standardowo używamy stali nierdzewnej 304 (dobrej do zastosowań ogólnych na zewnątrz) i 316 do środowisk morskich/przybrzeżnych.

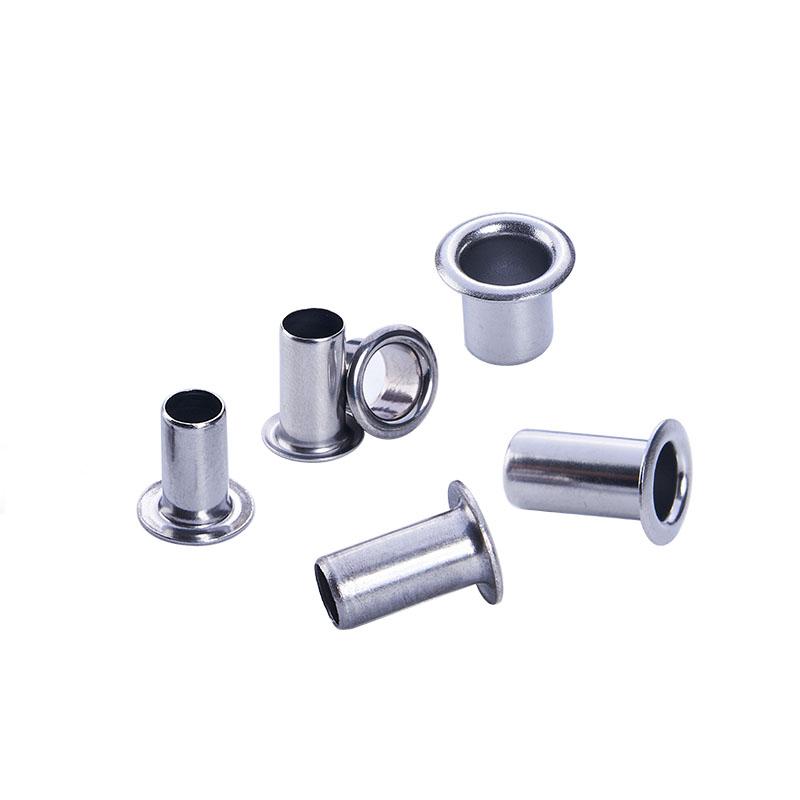

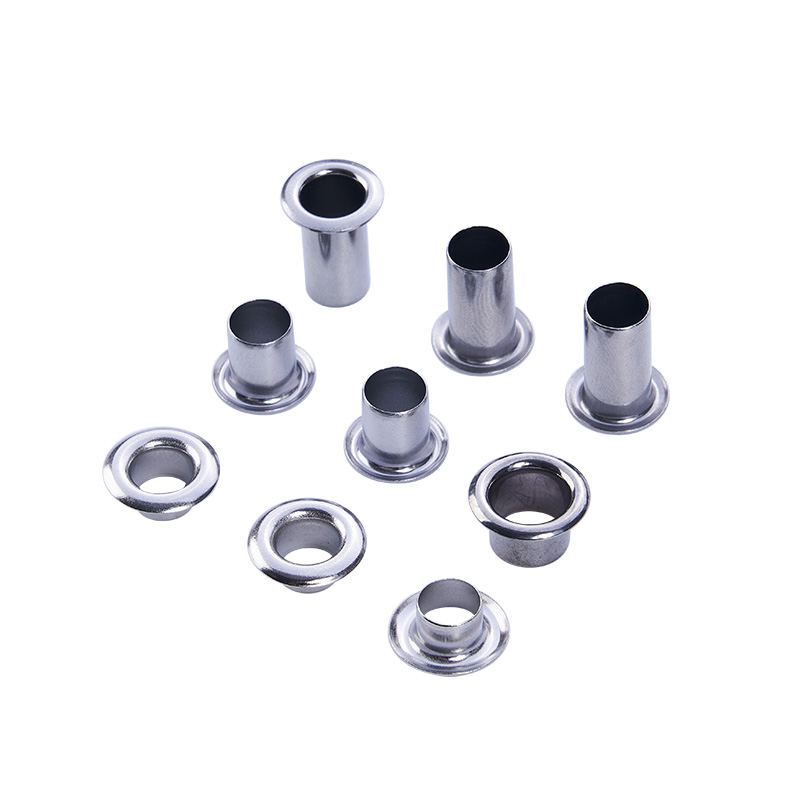

Standardowe rozmiary płótna

Tolerancje: ID ±0,1 mm, kołnierz ±0,2 mm, lufa ±0,15 mm. Niestandardowe długości beczek dostępne dla niestandardowych stosów tkanin.

Gatunki materiałów i wykończenia

Gatunek Najlepsze opcje wykończenia w sprayu solnym (ASTM B117)

304 Ogólne warunki zewnętrzne, deszcz, słońce Pasywowana (standard), piaskowana 200 – 500 godzin

316 Morskie, przybrzeżne, mgła solna Pasywowane, elektropolerowane ponad 1000 godzin

Pasywacja jest wliczona w cenę bez dodatkowych opłat. Usuwa wolne żelazo z powierzchni i odbudowuje warstwę tlenku chromu.

Historia jednego klienta – punkt zwrotny dla producenta namiotów

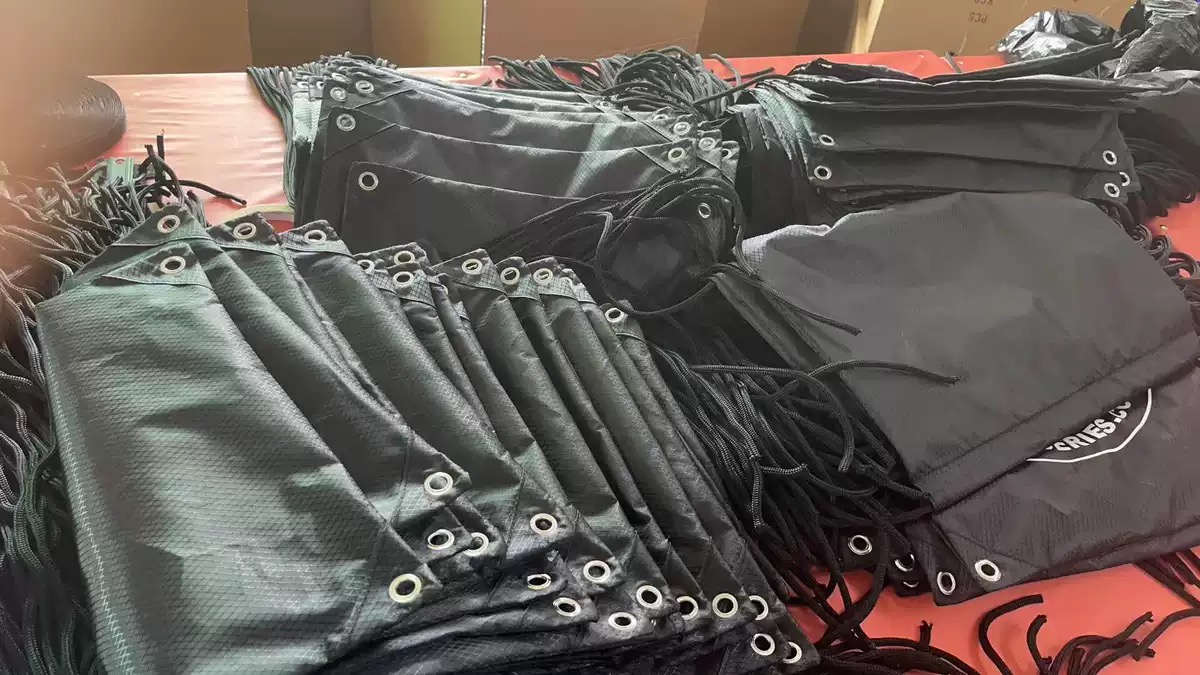

Producent namiotów ekspedycyjnych do środowisk alpejskich i przybrzeżnych stanął w obliczu powtarzających się roszczeń gwarancyjnych. W ich czterosezonowych namiotach zastosowano mosiężne oczka do mocowania linek odciągowych. Po jednym sezonie w słonym powietrzu lub ulewnym deszczu mosiądz mocno zmatowiał, a w niektórych przypadkach na materiale namiotu pojawił się zielony grynszpan. Co gorsza, nalot spowodował, że oczka stały się szorstkie, powodując ścieranie linii odciągów.

Próbowali zastosować stal nierdzewną od innego dostawcy, ale oczka miały ostrą wewnętrzną krawędź, która przecinała tkaninę podczas instalacji. Potrzebowali oczka ze stali nierdzewnej do płótna, które byłoby naprawdę gładkie, naprawdę odporne na korozję i łatwe w montażu.

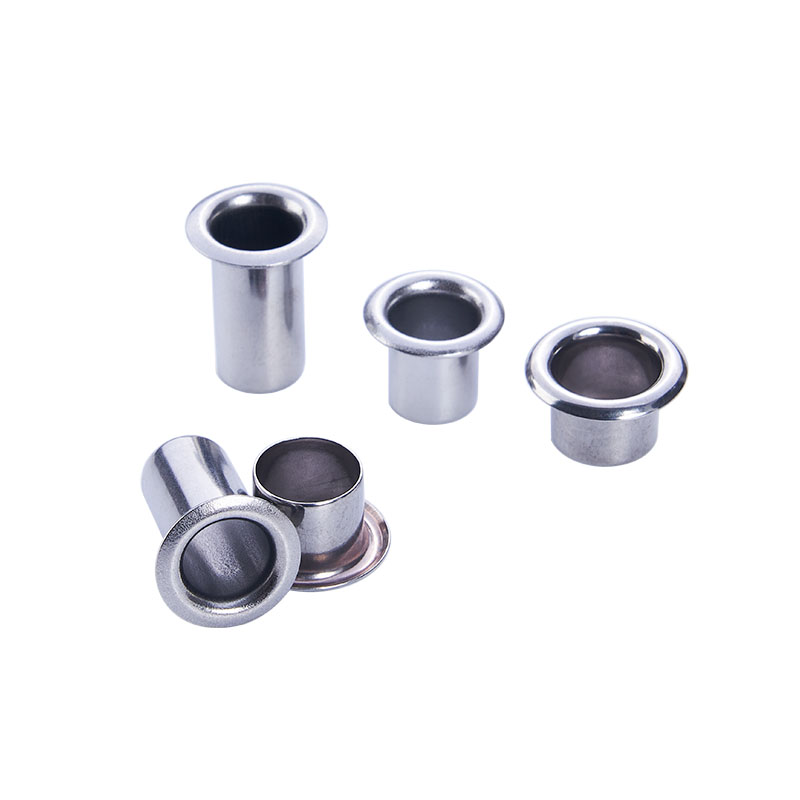

Metale Nuotedostarczone oczka ze stali nierdzewnej 316 do płótna (wewnętrzna średnica 8 mm, kołnierz 15 mm, długość lufy 7 mm, pasywowana). Lufa głęboko tłoczona nie miała szwu. Wewnętrzna krawędź została zwinięta, a nie ścięta. Klasa 316 jest odporna na mgłę solną przez ponad 1000 godzin w testach ASTM B117. Dostarczyliśmy również dopasowany stempel ustalający, aby zapewnić spójne przewijanie bez uszkodzenia tkaniny.

Producent namiotów przetestował na swojej linii produkcyjnej 500 oczek. Zero łez instalacyjnych. Po dwóch sezonach polowych w Patagonii i Highlands bez rdzy, bez plam, bez poluzowań. Roszczenia gwarancyjne związane z awarią oczka spadły do ​​zera. Klient wybiera teraz oczka ze stali nierdzewnej do płócien w całej linii produktów – od ultralekkich namiotów z plecakiem po schronienia w obozach bazowych.

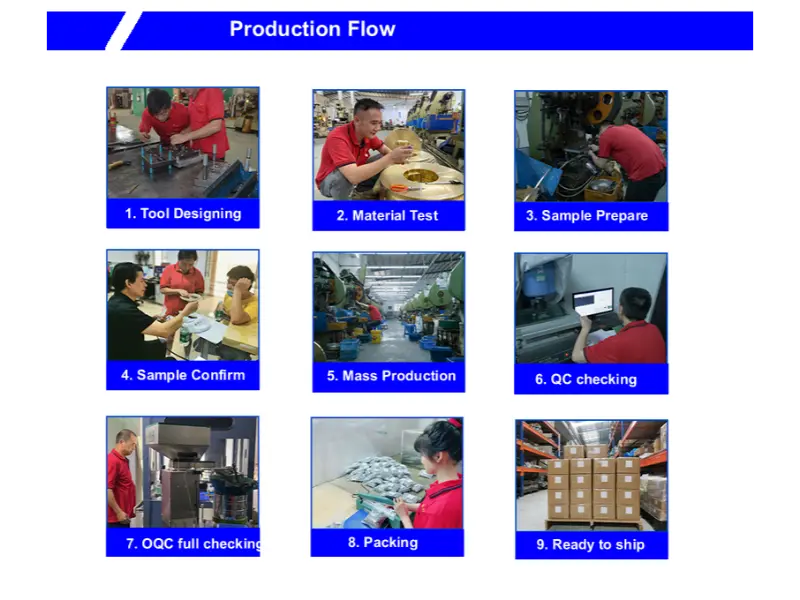

Jak produkujemy oczka ze stali nierdzewnej do płótna – jeden ciągły proces

Nasza produkcja nie jest zbiorem oddzielnych etapów. Jest to pojedyncza, zautomatyzowana matryca progresywna, która w ciągu kilku sekund przekształca blachę nierdzewną w gotowe oczka.

Odbiór surowca –Certyfikowane kręgi z blachy nierdzewnej 304 lub 316 (grubość wybrana na podstawie końcowej długości beczki) pochodzą z zatwierdzonych hut. Każda cewka ma numer cieplny, co zapewnia pełną identyfikowalność.

Kontrola przychodzącego materiału –Każda cewka jest testowana za pomocą spektrometru w celu sprawdzenia zawartości chromu, niklu i (w przypadku 316) molibdenu. Grubość mierzy się za pomocą mikrometru laserowego. Cewki niespełniające naszych wewnętrznych standardów są odrzucane na wejściu.

Progresywne tłoczenie metodą głębokiego tłoczenia –Cewka jest podawana do prasy transferowej z wielostanowiskową matrycą progresywną. W jednej ciągłej, zautomatyzowanej sekwencji matryca:

Wymazuje płytę z paska

Pierwsze pobranie (płytka filiżanka)

Drugie pociągnięcie (głębszy kubek)

Trzecie losowanie (ostateczna długość lufy)

Przebija dno, tworząc średnicę wewnętrzną

Monety kołnierz płaski i równoległy

Zwija krawędź lufy, aby usunąć ostrość

Oddziela gotowe oczko od paska nośnego

Brak obsługi. Żadnych operacji wtórnych. Każde oczko formowane jest identycznie, przy prędkościach 80–150 uderzeń na minutę.

Kontrola pierwszego artykułu (FAI)– Kiedy zakładana jest nowa matryca lub wprowadzana jest nowa cewka, wyciąga się pierwsze 20 oczek. Generowany jest raport pełnowymiarowy: średnica wewnętrzna, kołnierz zewnętrzny, długość lufy, grubość kołnierza, koncentryczność. Klient otrzymuje ten raport do zatwierdzenia.

Kontrola w trakcie procesu– Podczas produkcji masowej operatorzy sprawdzają wymiary krytyczne (ID, długość lufy) co 500 sztuk. Mikrometr laserowy na prasie zapewnia informacje zwrotne w czasie rzeczywistym. Każde odchylenie poza tolerancję powoduje natychmiastowe zatrzymanie prasy.

Czyszczenie (odtłuszczanie)– Po wytłoczeniu oczka przechodzą przez ultradźwiękową kąpiel czyszczącą w celu usunięcia smaru ciągnącego i drobnych cząstek metalu. Zapewnia to nieskazitelną powierzchnię do pasywacji.

Końcowa kontrola wychodząca– Przed pakowaniem każda partia jest w 100% sortowana optycznie. Kamery sprawdzają ID, OD, długość lufy i płaskość kołnierza. Odrzucenia są automatycznie odrzucane. Następnie pobierana jest losowa próbka (AQL 1.0) do ręcznej weryfikacji i badania w komorze solnej (dla każdej partii w przypadku zamówień krytycznych).

Pakowanie i wysyłka– Zatwierdzone oczka są liczone i pakowane do antystatycznych torebek foliowych, a następnie do kartonów. Etykiety zawierają numer części, numer partii i ilość. W załączeniu certyfikat zgodności, certyfikat testu młyna i raport wymiarowy.

Dzięki tej zdyscyplinowanej pracy każde oczko do płótna ze stali nierdzewnej opuszczające naszą fabrykę jest identyczne z pierwszym i ostatnim artykułem.

Możesz także obejrzeć nasz film, aby dowiedzieć się jak wykonujemy oczko

Dokumentacja jakościowa – co otrzymujesz

Każda przesyłka zawiera:

• Świadectwo badania młyna (chemia, twardość na liczbę wytopową)
• Raport z kontroli pierwszego artykułu (dla nowych matryc lub nowych cewek)
• Protokół kontroli wymiarowej (10 oczek z partii)
• Certyfikat pasywacji (zgodność z ASTM A967)
• Certyfikat zgodności (podpisany, identyfikowalny dla partii)

Metale Nuoteposiada certyfikat ISO 9001:2015. Dla wszystkich materiałów dostarczane są deklaracje RoHS i REACH.

Zasady dotyczące zleceń produkcyjnych

• Minimalna ilość zamówienia – 2000 sztuk (304), 3000 sztuk (316)
• Czas realizacji (wielkości magazynowe) – 5–7 dni roboczych
• Czas realizacji (beczka na zamówienie) – 10–12 dni roboczych
• Opłaty za narzędzia – brak dla rozmiarów standardowych (ID 5–12 mm)
• Zwroty – Wadliwe części wymienione na nasz koszt

Posłuchaj opinii naszych klientów

Trzy pytania, na które często odpowiadamy

P1: Widzę, że oferujecie zarówno stal 304, jak i 316. Czy do namiotu używanego na kempingu przybrzeżnym (sól solna) potrzebny jest model 316?

Odp.: Do okazjonalnego użytku na wybrzeżu (tydzień w roku) zwykle wystarcza 304. Nasze pasywowane oczka 304 są odporne na działanie mgły solnej przez 200–500 godzin. Do ciągłej ekspozycji na wybrzeżu – namiot rozstawiony w pobliżu oceanu przez miesiące lub pokrycie żagla – zalecamy 316. Molibden w 316 zapobiega korozji wżerowej, która może wystąpić nawet w przypadku 304. W przypadku powyższego producenta namiotów wybrali 316, ponieważ ich namioty były używane w warunkach przybrzeżnych Patagonii. Jeśli nie masz pewności, możemy przesłać Ci próbki testowe obu gatunków. Możesz udostępnić je swojemu otoczeniu.

P2: Czy oczka ze stali nierdzewnej do płótna można montować za pomocą młotka ręcznego i zestawu matryc, czy też potrzebna jest prasa?

Odp.: Obydwa działają. W przypadku małych nakładów (poniżej 500 oczek) młotek ręczny z wklęsłym kowadłem i stemplem ustalającym działa dobrze. Umieść oczko na stalowej płytce, włóż przebijak i uderz jeden raz. W przypadku wielkości produkcji zalecamy ręczną prasę trzpieniową lub prasę pneumatyczną – bardziej spójna, mniej męcząca. Dla każdego rozmiaru udostępniamy przewodnik ustawień z zalecanymi zakresami siły. W przypadku producenta namiotów wykorzystano prasę nożną o nacisku 1,2 tony do oczka 8 mm.

P3: Twoje oczka są głęboko tłoczone z blachy. Czym to się różni od oczek w kształcie tuby i dlaczego ma to znaczenie w przypadku płótna?

Odp.: Oczka rurowe zaczynają się od rurki spawanej lub ze szwem. Szew ten tworzy lekki grzbiet po wewnętrznej stronie lufy. Kiedy beczka przewróci się podczas wiązania, szew może wciąć się w włókna płótna. Głęboko tłoczone oczka nie posiadają szwów – lufa jest pojedynczym, ciągłym kawałkiem metalu. Nasze oczka ze stali nierdzewnej do płótna są głęboko tłoczone. Lufa toczy się płynnie, bez ostrych przejść. Dla producenta namiotów wyeliminowało to rozdzieranie się materiału, którego doświadczyli w przypadku konkurencyjnego oczka w kształcie tuby.

Sprawdź zanim złożysz zamówienie

Każde płótno jest inne. Długość beczki odpowiednia dla kaczki bawełnianej o gramaturze 18 uncji może być niewłaściwa w przypadku płótna powlekanego poliestrem o grubości 10 uncji.

Metale Nuoteoferuje prosty test. Wyślij nam próbkę swojego płótna o wymiarach 10 x 10 cm. Powiedz nam, jakiej średnicy wewnętrznej potrzebujesz. Ustalimy naszeoczka ze stali nierdzewnej do płótnado swojego materiału i zwrócić zestaw do Ciebie. Bez opłat. Bez zobowiązań.

Skontaktuj się z nami, podając rodzaj płótna i pożądany rozmiar oczek. Twój zestaw testowy zostanie wysłany w ciągu trzech dni roboczych.
