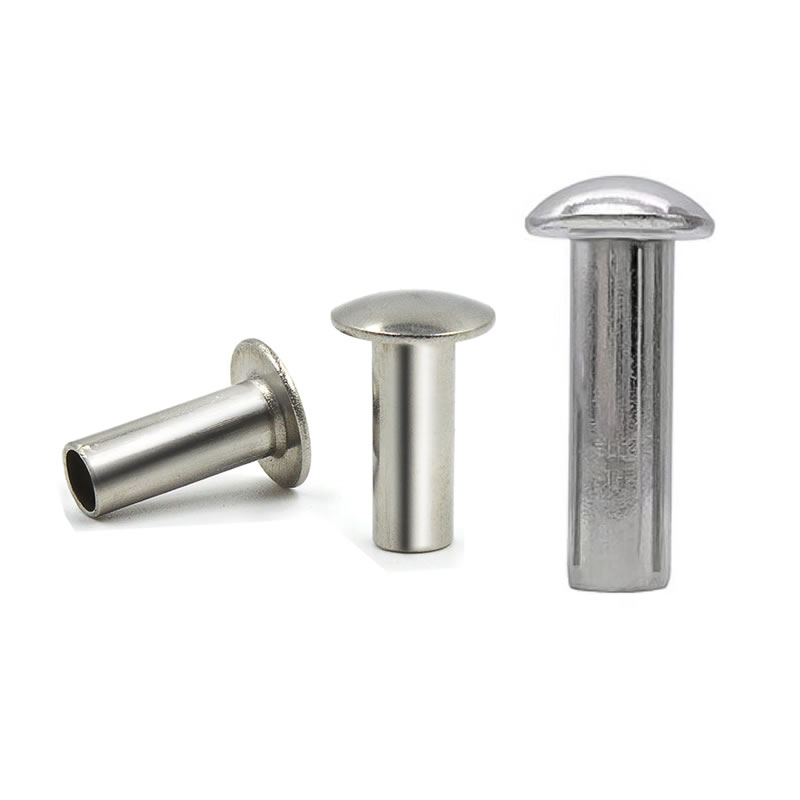

Nity półpuste z łbem okrągłym

Spośród wszystkich rodzajów łbów nitów, okrągła główka pozostaje najbardziej rozpoznawalną i wytrzymałą mechanicznie. Nity półdrążone z łbem okrągłym łączą tradycyjny profil kopułkowy – sprawdzony przez wieki montażu mechanicznego – z nowoczesną wydajnością konstrukcji z pustym końcem. Ta hybryda zapewnia wytrzymałość na ścinanie litego nitu, wymagając jednocześnie znacznie mniejszej siły osadzania.

Zimnogłowi Nuote MetalsNity półpuste z łbem okrągłymze stali niskowęglowej, stali nierdzewnej (304/316), mosiądzu i aluminium. Półpusta wnęka zmniejsza siłę osadzania o około 70% w porównaniu z pełnym nitem, co czyni je idealnymi do zautomatyzowanego montażu i zastosowań, w których problemem jest uszkodzenie podłoża. Nasze komponenty służą branżom, w których widoczna, jednolita kopuła jest zarówno funkcjonalna, jak i estetyczna – w tym meble, bagaże, wnętrza samochodów, ciężki sprzęt i wyroby skórzane.

Dane techniczne – co definiuje nit z łbem okrągłym

 Geometria główki – okrągła a inne style

Ciągła kopuła okrągłej główki zapewnia maksymalną wytrzymałość główki i jest odporna na odkształcenia pod wpływem uderzenia. Jego samocentrujący kształt pomaga wyrównać nit podczas wkładania, a widoczna kopuła zapewnia klasyczny, wykończony wygląd.

Opcje materiałowe

Wymiary standardowe (stal, główka okrągła)

Tolerancje: Trzpień ±0,05 mm, średnica łba ±0,15 mm, długość ±0,15 mm. Dostępne niestandardowe długości lufy.

Dane mechaniczne (okrągła główka stalowa 5 mm, osadzona w blasze stalowej o grubości 2 mm)

Nity półrurowe zazwyczaj zachowują 80–90% wytrzymałości na ścinanie nitu litego, a jednocześnie wymagają znacznie mniejszej siły montażowej. Wydrążony ogon pomaga kontrolować deformację, prowadząc do stabilnego tworzenia się klinczu.

Przykład prawdziwego klienta – zawias do szafki kuchennej

Jest to jedno z wielu zastosowań nitów półdrążonych z łbem okrągłym. Uwzględniamy go, aby pokazać rzeczywiste wykorzystanie produkcyjne, a nie sugerować ograniczenie.

Producent okuć do szafek kuchennych produkował setki tysięcy zawiasów ukrytych rocznie. W czopie zawiasu zastosowano nit z litej stali, ale duża siła osadzania spowodowała pęknięcia naprężeniowe w obudowie zawiasu z odlewu cynkowego. Wskaźnik odrzutów wynosił 3–4%, a klient potrzebował rozwiązania, które wyeliminowałoby pękanie bez przeprojektowywania zawiasu.

Dostarczono Nuote MetalsNity półpuste z łbem okrągłym– Trzon 4mm, główka okrągła 7mm, długość lufy 8mm, ocynkowana. Półpusta wnęka zmniejszyła siłę osadzania z 3,5 tony do 1,2 tony, całkowicie eliminując pęknięcia naprężeniowe. Okrągła główka zapewniła spójną kopułkę, która odpowiadała wymaganiom estetycznym zawiasu. Klient przetestował 2000 nitów w 1000 zawiasach. Zero pęknięć. Zero luźnych połączeń.

Klient początkowo zamówił 10 000 sztuk na próbę. Po pomyślnej weryfikacji złożyli zamówienie produkcyjne na 300 000 sztuk. Roczne zamówienia wahają się obecnie od 300 000 do 500 000 sztuk. Linia zawiasów pracuje z prędkością 1800 jednostek na godzinę bez przestojów związanych z nitami.

Nasz proces kontroli jakości – od surowca po linię produkcyjną

Nie opieramy się wyłącznie na losowym pobieraniu próbek. Każda partiaNity półpuste z łbem okrągłymstosuje warstwowy system inspekcji, który wychwytuje problemy, zanim staną się problemami.

Nadchodzący etap materialny

• Każda cewka drutu jest sprawdzana pod kątem średnicy (mikrometr laserowy, ±0,02 mm) i twardości (tester Rockwella). Odrzucamy każdą cewkę, która odbiega od określonego zakresu dla tego gatunku.

Etap konfiguracji i pierwszego uruchomienia

• Po zainstalowaniu oprzyrządowania pierwsze 10 nitów jest badanych pod 20-krotnym powiększeniem pod kątem wad powierzchniowych, a następnie mierzone na komparatorze optycznym. Przed rozpoczęciem produkcji średnica łba, wysokość łba, trzonek, długość i głębokość wgłębienia muszą być zgodne z rysunkiem.

Na etapie produkcji

• Operatorzy ściągają 5 nitów co 500 sztuk. Sprawdzają krytyczne wymiary za pomocą suwmiarki cyfrowej i miernika głębokości zagłębienia. Każde odchylenie poza tolerancję powoduje natychmiastowe zatrzymanie prasy i regulację narzędzia.

Etap weryfikacji klinczu

• Co 2000 sztuk wkładamy 3 nity do próbki Twojego rzeczywistego materiału (ta sama grubość i skład). Zwinięty klincz sprawdza się pod kątem symetrii, szczelności i braku pęknięć.

Badanie korozji (jeśli dotyczy)

• W przypadku nitów ze stali platerowanej lub stali nierdzewnej próbki umieszczane są w naszej komorze mgły solnej zgodnie z normą ASTM B117. Wystawiamy certyfikat z dokładnymi przepracowanymi godzinami.

Końcowy etap sortowania

• Każdy nit przechodzi przez optyczną maszynę sortującą wyposażoną w szybkie kamery. Odrzuca części o nieprawidłowej średnicy łba, wysokości łba, trzpieniu lub głębokości wnęki. Po sortowaniu losowa próbka AQL (poziom II, 1,0) jest ręcznie weryfikowana za pomocą projektora profilowego i mikrometrów.

Wszystkie zapisy z inspekcji — w tym dzienniki pomiarów, zdjęcia ustawień testów i raporty dotyczące mgły solnej — są przechowywane przez pięć lat i są dołączane do każdej przesyłki.

Co dostarczamy w każdej przesyłce

Nie musisz nam wierzyć na słowo. Do każdego zamówienia nitów półdrążonych z łbem okrągłym dołączony jest kompletny pakiet dokumentacji potwierdzający, że każda partia została zweryfikowana.

• Certyfikat testu młyna– Skład chemiczny i właściwości rozciągające od oryginalnego dostawcy cewek.
• Pierwszy raport wymiarowy– Rzeczywiste wartości zmierzone dla 10 nitów od początku produkcji.
• Dziennik procesu– Podsumowanie wszystkich kontroli wymiarowych przeprowadzonych podczas cyklu.
• Raport z testu klinczowego– Zdjęcia i wyniki siły uciągu (jeśli zostały zmierzone) z ustawień testowych materiału.
• Certyfikat mgły solnej– Jeśli ma to zastosowanie, wyświetlanie przetestowanych godzin i statusu pozytywnego/negatywnego.
• Certyfikat zgodności– Podpisany przez naszego menedżera ds. kontroli jakości, identyfikowalny wsadowo.

Nuote Metals posiada certyfikat ISO 9001:2015. Deklaracje RoHS i REACH udostępniamy na życzenie.

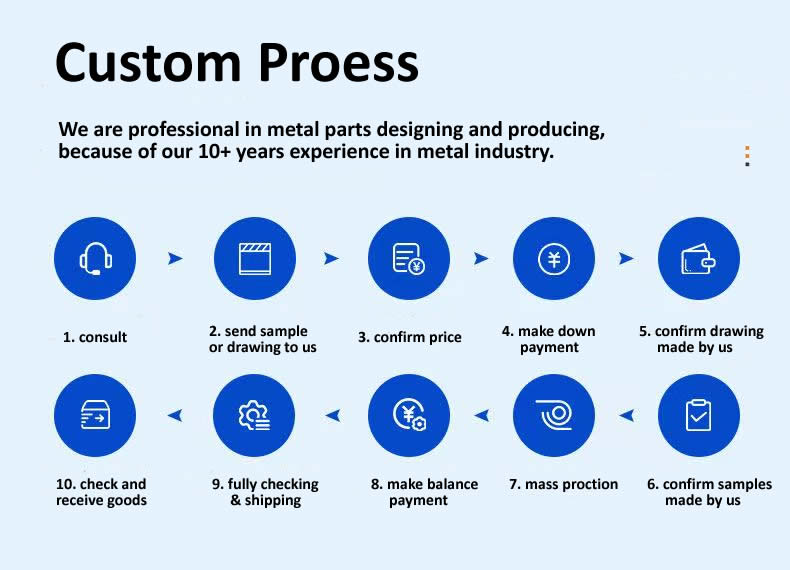

Nasz niestandardowy proces – od zapytania po dostawę

Przy każdym zamówieniu nitów półdrążonych z łbem okrągłym przestrzegamy jasnego i przejrzystego przepływu pracy.

• Konsultować– Udostępniasz swoje zastosowanie, grubość materiału i wymagania ilościowe.
• Wyślij próbki lub rysunek– Dostarczyć próbkę nitu lub szczegółowy rysunek z wymiarami i wykończeniem.
• Potwierdź cenę– Wystawiamy ofertę cenową z kosztem oprzyrządowania (jeśli występuje) i ceną za sztukę.
• Dokonaj zaliczki– 50% depozytu za oprzyrządowanie i surowiec.
• Potwierdź wykonany przez nas rysunek– Przygotowujemy do Państwa akceptacji rysunek produkcyjny.
• Potwierdź wykonane przez nas próbki– Produkujemy pierwsze artykuły (20–50 sztuk) i wysyłamy je do Państwa w celu przetestowania.
• Produkcja masowa– Po zatwierdzeniu próbki uruchamiamy pełną ilość na naszych prasach do tłoczenia na zimno.
• Dokonaj płatności salda– 50% salda przed wysyłką.
• Pełne sprawdzenie i wysyłka– 100% sortowanie optyczne + końcowa kontrola AQL, następnie pakowanie i wysyłka.
• Sprawdź i odbierz towar– Sprawdzasz towar po przybyciu. Wszelkie problemy rozwiązujemy natychmiast.

Zasady

Próbki– 20–50 bezpłatnych sztuk dla standardowych rozmiarów magazynowych (klient płaci za wysyłkę)

Zamówienie próbne– 10 000 sztuk zalecanych do pierwszej walidacji

MOQ– 20 000 sztuk (stal/mosiądz), 30 000 sztuk (stal nierdzewna)

Czas realizacji (magazyn)– 5–7 dni roboczych

Czas realizacji (lufa niestandardowa)– 12–15 dni

Opłaty za narzędzia– Brak dla standardowych narzędzi z łbem okrągłym (trzon 3–8 mm)

Współpraca z klientami – praca z partnerami globalnymi

Obejrzyj naszą linię do produkcji nitów w akcji

Prawdziwe opinie klientów

Trzy pytania, na które często odpowiadamy

P1: Jaka jest różnica między nitem półdrążonym z łbem okrągłym a nitem z łbem pełnym okrągłym? Kiedy warto wybrać wersję semi-hollow?

Odp.: Podstawową różnicą jest pusta wnęka w ogonie. Nit półdrążony z okrągłym łbem ma płytkie wgłębienie na końcu, wymagające jedynie 25–30% siły potrzebnej w przypadku nitu pełnego o tej samej średnicy. Solidne nity z łbem okrągłym są w pełni solidne i wymagają silnego ściskania lub uderzania młotkiem za pomocą drążka. W zastosowaniach, w których masz dostęp do obu stron i chcesz uzyskać tradycyjny wygląd kopuły, nity półpuste są prawie zawsze lepszym wyborem, ponieważ są szybsze w montażu, powodują mniejsze naprężenia otaczających materiałów i zapewniają bardziej spójny klin. Nity pełne są zarezerwowane dla ekstremalnych obciążeń konstrukcyjnych, gdzie jedynym priorytetem jest maksymalna wytrzymałość na ścinanie. Do zawiasów, mebli, bagażu i zastosowań we wnętrzach samochodów zalecamy nity półpuste z łbem okrągłym ze względu na ich połączenie klasycznego wyglądu i wydajności montażu.

P2: Czy nity półpuste z łbem okrągłym można stosować w tworzywach sztucznych lub cienkich blachach bez powodowania pęknięć?

O: Tak. Półpusta wnęka znacznie zmniejsza siłę osadzania — zwykle z 3–4 ton do 1–2 ton. Ta niższa siła jest znacznie łagodniejsza w przypadku kruchych materiałów, takich jak ABS, poliwęglan i cienkie aluminium. W przypadku powyższej obudowy zawiasów kuchennych solidny nit klienta spowodował pęknięcie cynkowej obudowy przy nacisku 3,5 tony; nasz nit półpustynny ustawiony na 1,2 tony. Zalecamy wybranie lufy o 1,5–2,0 mm dłuższej niż stos materiału i użycie prasy (a nie młotka) w celu uzyskania stałej, kontrolowanej siły. W przypadku bardzo cienkich lub delikatnych materiałów możemy również dostarczyć podkładkę w celu dalszego rozłożenia obciążenia ściskającego.

P3: Jakie wykończenia oferujecie dla nitów półpustych z łbem okrągłym i które są najlepsze do użytku na zewnątrz?

Odp.: Oferujemy kilka wykończeń w zależności od materiału. W przypadku stali: cynkowanie (przezroczyste, niebieskie lub żółte – 48–96 godzin w mgle solnej), tlenek czarny (łagodna odporność na korozję, matowy wygląd) i fosforanowanie (baza farby). Dla stali nierdzewnej: pasywacja (w standardzie przywraca odporność na korozję) i śrutowanie (wykończenie matowe). Do mosiądzu: lakierowany naturalnie (jasne złoto), antyczny (ciemny, postarzany) i niklowany (srebro). Do użytku na zewnątrz zalecamy stal nierdzewną 304 z pasywacją do ogólnego narażenia na zewnątrz lub stal nierdzewną 316 do środowisk przybrzeżnych/morskich. Nasze 316 nitów przeszło ponad 1000 godzin testów w mgle solnej. Stal ocynkowana nadaje się do użytku w pomieszczeniach lub pod osłonami na zewnątrz, ale ostatecznie rdzewieje w wilgotnych warunkach.

Wypróbuj 20 nitów we własnym montażu

Możemy wysłać Ci 20–50 sztuk nitów półdrążonych z łbem okrągłym, z wybranego przez Ciebie materiału i rozmiaru. Umieść je w zawiasie, zatrzasku lub dowolnym zespole. Porównaj siłę osadzania, jakość klinczu i klasyczny wygląd kopuły.

Skontaktuj się z Nuote Metals w sprawie średnicy trzpienia, długości lufy i materiału. Bezpłatne próbki wysyłamy w ciągu jednego dnia roboczego.
