Nity półpuste z łbem płaskim

Pomiędzy wysoką kopułą okrągłej główki a niskim profilem płaskiej główki znajduje się głowica typu pan. Ma szeroki, lekko wypukły blat z krótkim pionowym bokiem – jak patelnia odwrócona do góry nogami. Dla monterów, którzy potrzebują większej powierzchni nośnej niż łeb okrągły, ale większej wysokości łba niż łeb płaski, praktyczne nity drążone z łbem płaskim stanowią praktyczny kompromis.

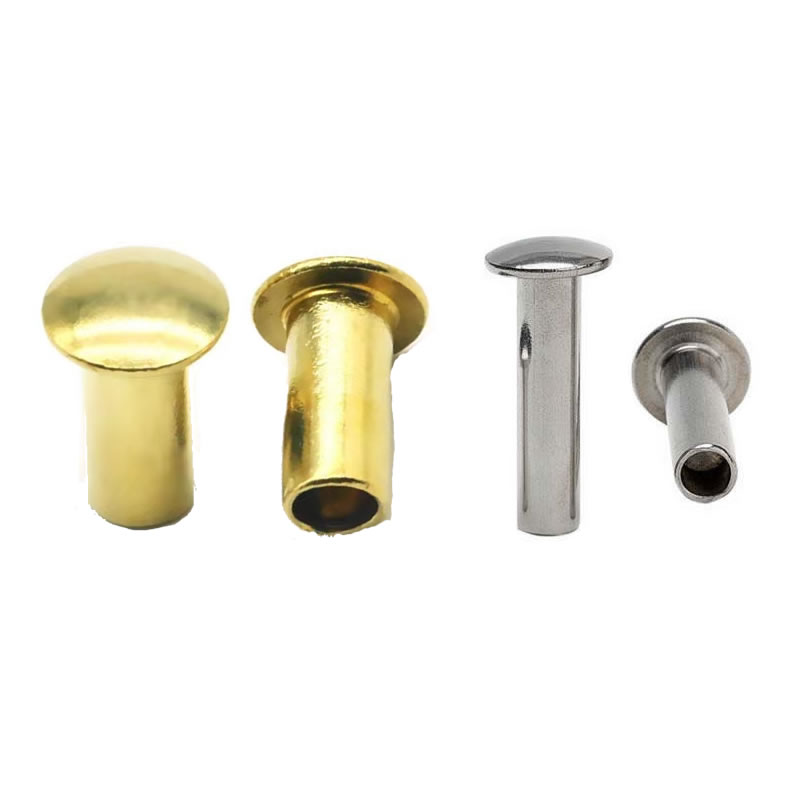

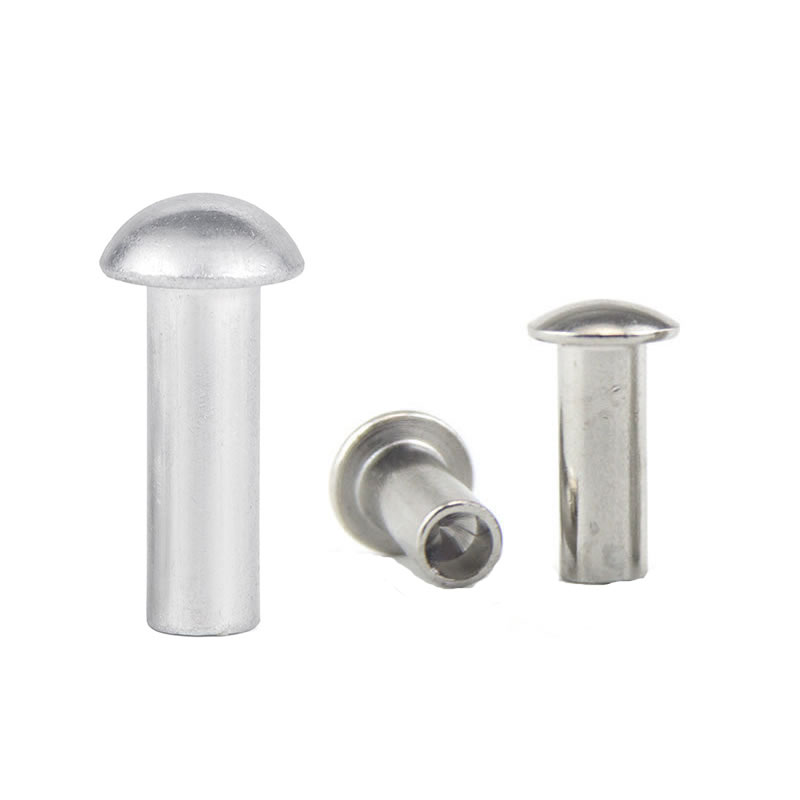

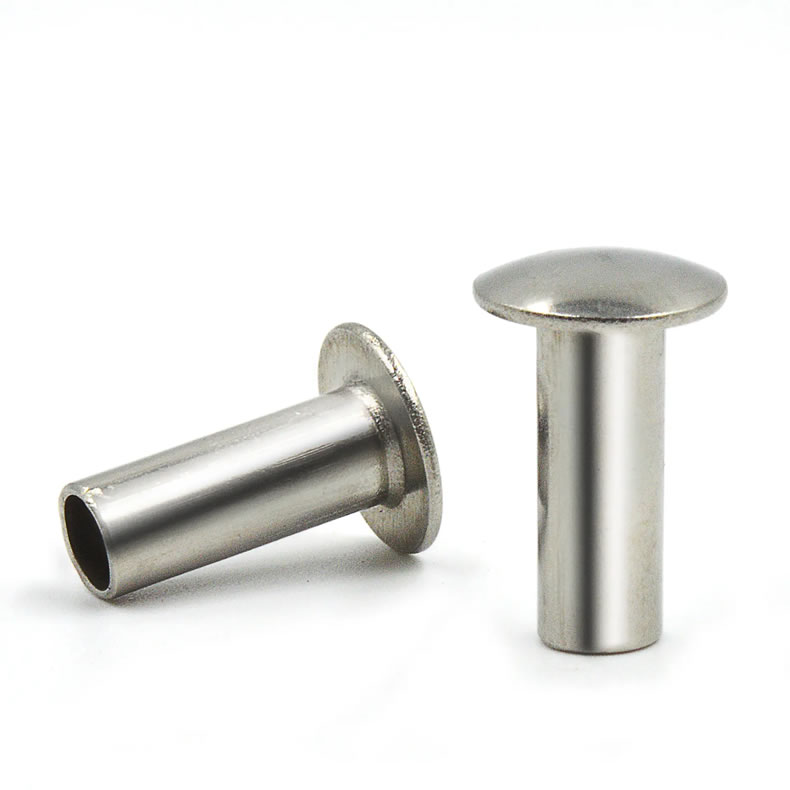

Nity półdrążone z łbem płaskim firmy Nuote Metals, wykonane ze stali niskowęglowej, stali nierdzewnej (304/316) i mosiądzu. Półpusta wnęka zmniejsza siłę osadzania o około 70% w porównaniu z nitem pełnym. Na tej stronie przedstawiono najpierw szczegóły techniczne, a następnie pokazano, jak producent statywów wykorzystał nasze nity, aby rozwiązać problem związany z zmniejszeniem masy.

Dane techniczne – co otrzymujesz

Geometria głowicy – ​​Pan kontra inne

Głowicę patelniową często myli się z okrągłą, ale prosta ściana boczna zapewnia jej większą, bardziej płaską powierzchnię nośną – idealną do cienkich arkuszy lub tworzyw sztucznych, nie wyglądającą przemysłowo.

Opcje materiałowe

Wymiary standardowe (stal, łeb stożkowy)

Tolerancje: Trzpień ±0,05 mm, średnica łba ±0,15 mm, długość ±0,15 mm. Dostępne długości niestandardowe.

Dane mechaniczne (stal 5 mm, osadzona na aluminium 2 mm)

Obejrzyj poniższy film, aby zobaczyć, jak wykonujemy nit

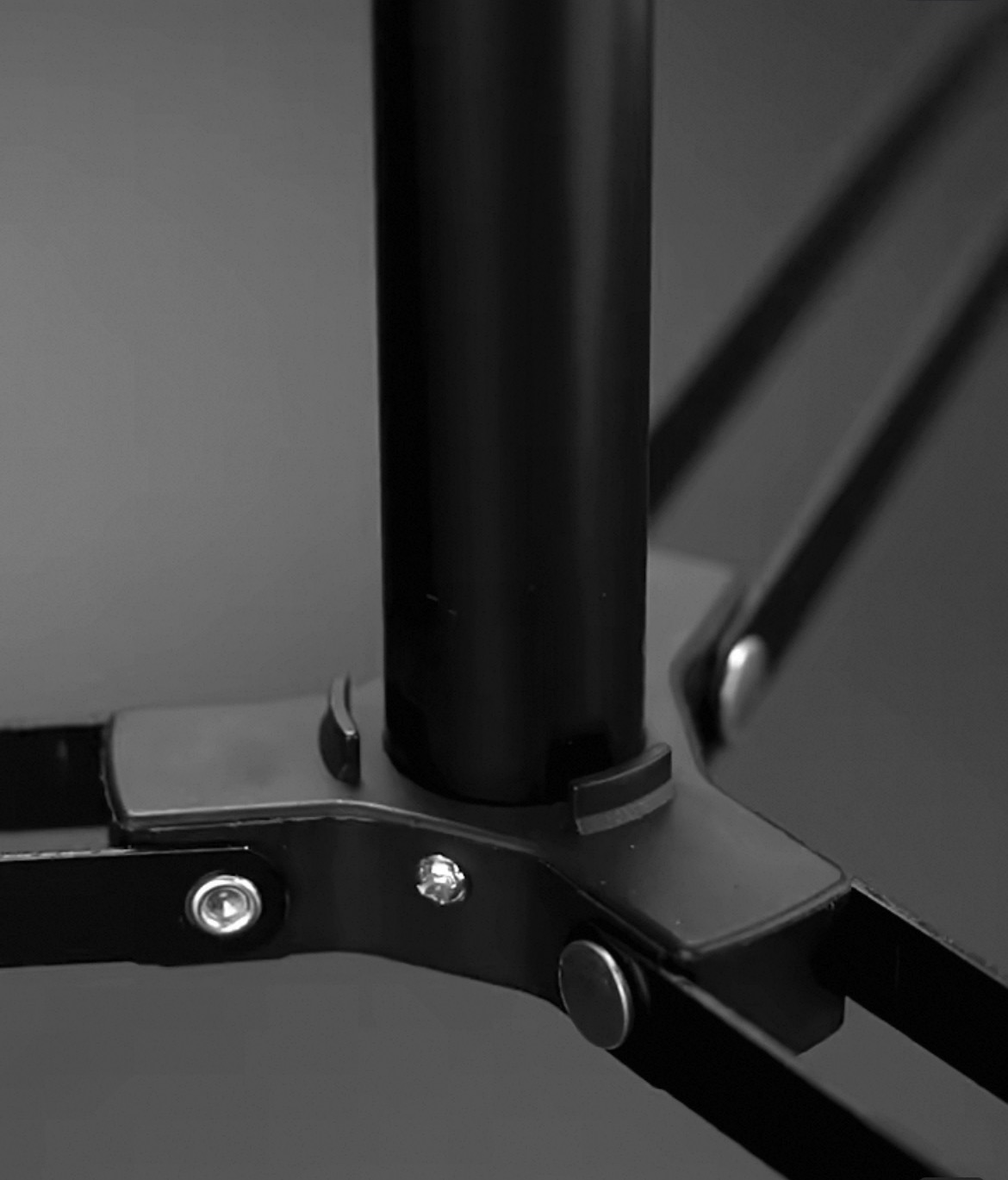

Jedno zastosowanie – zawiasy nóg statywu aparatu

Producent statywu chciał zmniejszyć wagę bez utraty wytrzymałości. W zawiasie nogi zastosowano nity z litej stali, które zwiększały niepotrzebną masę i wymagały dużych sił osadzających, które czasami powodowały pękanie wsporników zawiasów ze stopu magnezu.

Firma Nuote Metals zaproponowała nity półdrążone ze stali nierdzewnej 304 z łbem stożkowym – trzpień 4 mm, łeb stożkowy 8 mm i długość lufy 8 mm. Głowica patelni zapewniała większą powierzchnię nośną niż okrągła główka, zmniejszając naprężenia magnezu. Półpusta wnęka zmniejsza siłę wiązania z 4 ton do 1,4 tony – koniec z pękaniem. Stal nierdzewna 304 pasowała do wykończenia rurek nóg.

Firma zajmująca się statywami przetestowała 500 nitów w 100 jednostkach. Po 10 000 cykli otwierania i zamykania brak poluzowań i korozji. Zmniejszyli całkowitą masę zawiasów o 12% i czas montażu o 20%. Obecnie korzystają z naszych półdrążonych nitów z łbem stożkowym w całej swojej linii profesjonalnych statywów.

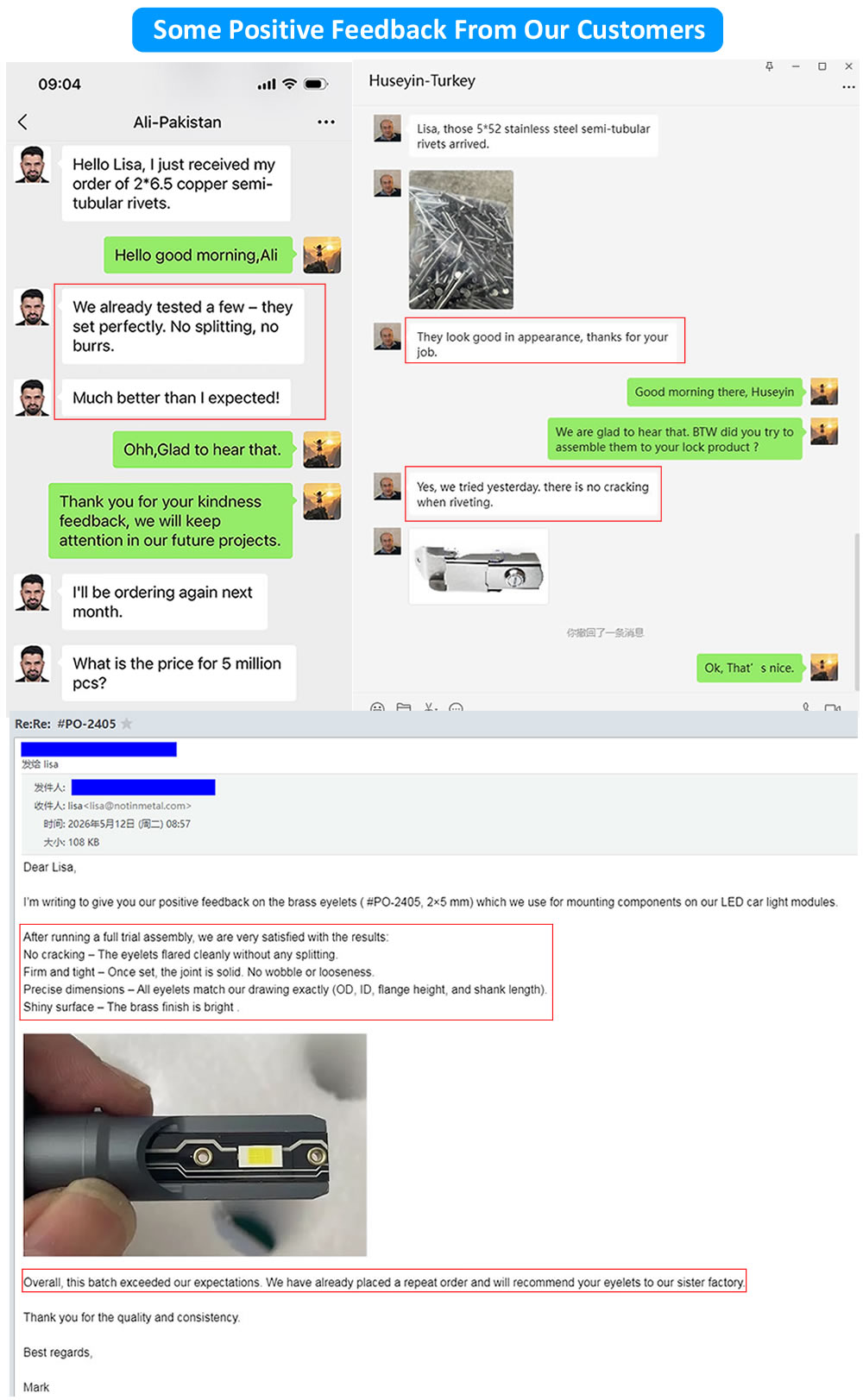

Prawdziwe opinie klientów

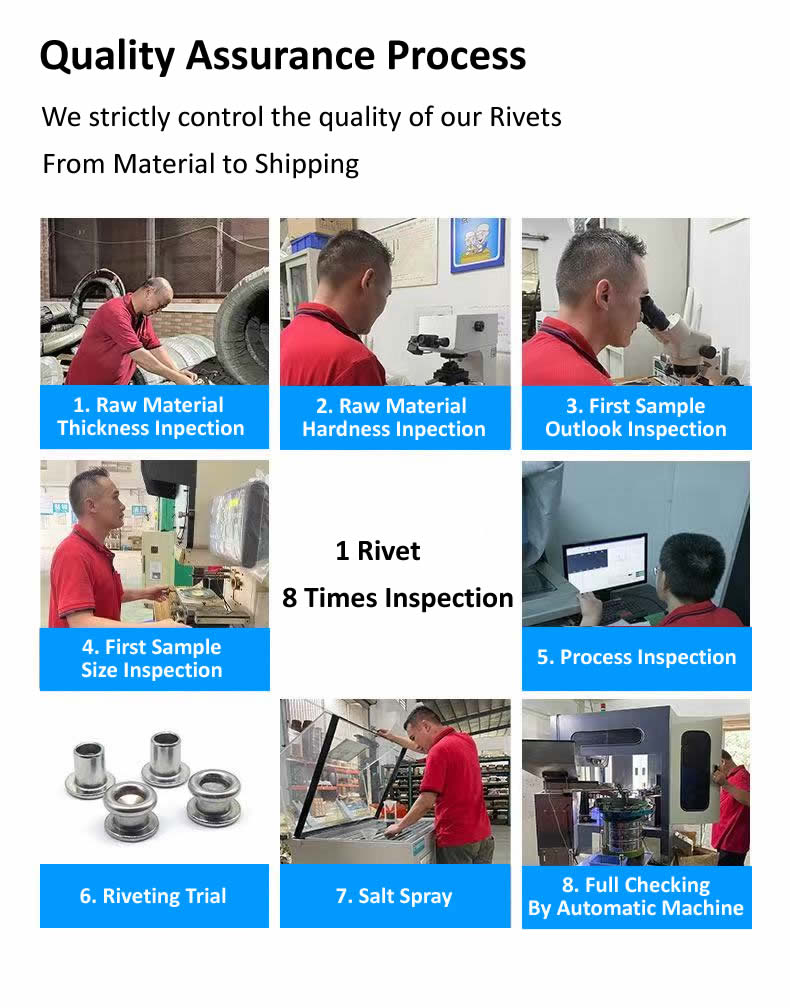

Jak kontrolujemy jakość – jeden nit, osiem kontroli

Nie ufamy szczęściu. Każda partia nitów półpustych z łbem stożkowym przechodzi przez osiem oddzielnych bramek jakości. Zasada jest prosta: mierz wcześnie, mierz często i nigdy nie zakładaj.

• Kontrola średnicy surowca – Przychodzący drut jest mierzony mikrometrem laserowym. Tolerancja średnicy: ±0,02 mm. Każda cewka spoza tego zakresu jest odrzucana, zanim dotknie naszych nagłówków.
• Kontrola twardości surowca – Próbka z każdej cewki jest testowana na twardościomierzu Rockwella. Do stali niskowęglowej wymagamy HRB 70–85. Zbyt miękki i nit odkształci się podczas wbijania. Zbyt twarde, wgłębienie może pęknąć.
• Kontrola wyglądu pierwszego artykułu – po skonfigurowaniu oprzyrządowania pierwsze 10 nitów jest sprawdzanych wzrokowo w powiększeniu. Szukamy pęknięć, wypływów, nierównych łbów lub śladów na powierzchni. Jakakolwiek widoczna wada zatrzymuje prasę.
• Kontrola wymiarów pierwszego artykułu – tych samych 10 nitów mierzy się na komparatorze optycznym. Średnica łba, wysokość łba, średnica trzpienia, długość całkowita i głębokość wnęki. Przed rozpoczęciem produkcji wszystko musi mieścić się w granicach tolerancji rysunku.
• Kontrole w trakcie procesu – Podczas produkcji masowej operator ściąga 5 nitów co 500 sztuk. Wymiary sprawdzane są za pomocą suwmiarki cyfrowej i miernika głębokości zagłębienia. Jakikolwiek dryft powoduje regulację oprzyrządowania.
• Ustawienie testowe (nitowanie próbne) – Co 2000 sztuk osadzamy 3 nity w reprezentatywnej próbce materiału (tej samej grubości i typu co Twój montaż). Zacisk jest sprawdzany pod kątem symetrii i szczelności. Nie akceptujemy luźnych lub popękanych nitów.
• Test mgły solnej (jeśli jest wymagany) – w przypadku zastosowań zewnętrznych lub morskich wysyłamy próbki do naszego laboratorium w celu przeprowadzenia testu mgły solnej ASTM B117. Klasa 304: 200–500 godzin. Klasa 316: ponad 1000 godzin. Do partii wydawany jest certyfikat.
• Końcowa kontrola wyjściowa – przed pakowaniem każdy nit przechodzi przez optyczną maszynę sortującą. Kamery sprawdzają średnicę główki, wysokość główki, średnicę trzonu, długość całkowitą i głębokość wnęki. Odrzucenia są automatycznie odrzucane. Następnie pobierana jest losowa próbka AQL (poziom II, 1,0) w celu ręcznej weryfikacji.

Półdrążony nit z łbem stożkowym, który wytrzymuje wszystkie osiem etapów, jest gotowy do opuszczenia naszej fabryki. Rejestrujemy każdą kontrolę przez pięć lat.

Co otrzymujesz przy każdym zamówieniu

• Certyfikat próby młyna (chemia, rozciąganie)
• Protokół kontroli wymiarowej (10 sztuk)
• Raport z ustawień testu (zdjęcia klinczowe, siła uciągu, jeśli została zmierzona)
• Certyfikat powłoki lub pasywacji (jeśli dotyczy)
• Certyfikat testu w mgle solnej (na żądanie)
• Certyfikat zgodności

Nuote Metals posiada certyfikat ISO 9001:2015. Dostarczono deklaracje RoHS i REACH.

Zasady

• Próbki– 20–50 bezpłatnych sztuk dla standardowych rozmiarów magazynowych (klient płaci za wysyłkę)
• MOQ– 2000 sztuk (stal/mosiądz), 3000 (stal nierdzewna)
• Czas realizacji (magazyn)– 5–7 dni roboczych
• Czas realizacji (lufa niestandardowa)– 12–15 dni
• Opłaty za narzędzia– Brak dla standardowych narzędzi z łbem stożkowym (trzpień 3–6 mm)

Trzy pytania, na które często odpowiadamy

P1: Kiedy powinienem wybrać nit półdrążony z łbem płaskim zamiast łba okrągłego czy płaskiego?

Odp.: Wybierz łeb stożkowy, jeśli potrzebujesz większej powierzchni nośnej niż łeb okrągły (aby zapobiec przeciąganiu w miękkich materiałach), ale potrzebujesz także większej wysokości łba niż łeb płaski (ze względów estetycznych lub związanych z prześwitem). Prosta ściana boczna głowicy panoramicznej nadaje jej czysty, wykończony wygląd, preferowany w przypadku produktów konsumenckich, takich jak statywy, meble i narzędzia. Okrągła główka jest prostsza i tańsza. Płaska główka przeznaczona jest do zastosowań spłukiwanych. Głowica panoramiczna to opcja „widoczna premium”.

P2: Czy nity półpuste z łbem stożkowym można stosować w częściach z włókna węglowego, np. nodze statywu?

Odpowiedź: Tak, ale wymagana jest ostrożność. Włókno węglowe jest kruche i może zmiażdżyć się pod łbem nitu. Większa powierzchnia nośna głowicy panoramicznej pomaga rozłożyć obciążenie. Użyj lufy o długości dokładnie 1,0 mm dłuższej niż stos materiału. Ustawianie za pomocą prasy (nie młotka) przy małej sile. W przypadku powyższego statywu klient użył aluminiowego wspornika, a nie włókna węglowego. Dostarczyliśmy nity z łbem stożkowym do ramion dronów z włókna węglowego ze specjalnym miękkim wgłębieniem. Skontaktuj się z nami, aby uzyskać szczegółowe zalecenia.

P3: Oferujesz bezpłatne próbki dostępnych rozmiarów. Jakie są dostępne rozmiary nitów półdrążonych z łbem stożkowym?

Odp.: W magazynie posiadamy następujące rozmiary do natychmiastowego pobrania próbek (20–50 sztuk gratis, klient płaci za wysyłkę):

Trzon 4mm, główka 8mm, długość lufy 6mm, 8mm, 10mm (stal ocynkowana)

Trzon 5 mm, główka 10 mm, długość lufy 8 mm, 10 mm, 12 mm (stal i stal nierdzewna 304)

Trzon 6 mm, główka 12 mm, długość lufy 10 mm, 12 mm, 15 mm (tylko stal)

W przypadku innych rozmiarów lub długości niestandardowych czas realizacji wynosi 12–15 dni. Nie pobieramy dodatkowych opłat za pierwsze próbkowanie w rozmiarach niestandardowych – płacisz tylko za wysyłkę.

Zobacz różnicę w głowicy panoramicznej

Możemy wysłać Ci 20–50 sztuk nitów półdrążonych z łbem stożkowym z wybranego materiału i rozmiaru. Umieść je w zawiasie statywu, wsporniku lub dowolnym innym zespole. Porównaj powierzchnię łożyska i łatwość osadzania.

Skontaktuj się z Nuote Metals w sprawie średnicy trzpienia, długości lufy i materiału. Bezpłatne próbki wysyłamy w ciągu jednego dnia roboczego.
