Nity półdrążone z łbem stożkowym

Kiedy łeb nitu nie może wystawać ponad powierzchnię – ze względu na współpracujące części, mechanizmy przesuwne lub po prostu czystą konstrukcję – jedynym rozwiązaniem jest łeb wpuszczany.

Nity półdrążone z łbem stożkowym łączą zerowy występ przy 70% mniejszej sile osadzania. Zwężająca się główka leży równo z powierzchnią. Półpusta wnęka zmniejsza siłę osadzania o około 70% w porównaniu z nitem pełnym. Szybkie ustawienie. Wykończenie gładkie. Żadnego zaczepiania. Żadnych zakłóceń.

Łeb stożkowy a płaski – różnica w wykończeniu na płasko

Wybierz łeb stożkowy, gdy:Połączenie musi być całkowicie gładkie. Nit znajduje się na powierzchni ślizgowej lub części współpracującej. Wystająca główka utrudniałaby montaż. Chcesz gładkiego wykończenia, ale nadal potrzebujesz szybkiego montażu przy użyciu niewielkiej siły.

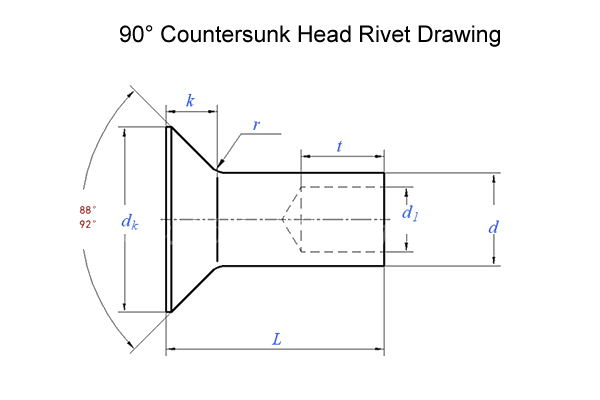

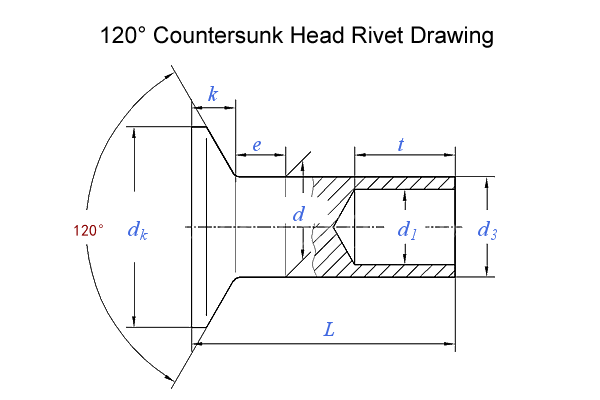

Kąty główki – jakiego potrzebujesz?

Dopasuj swoje narzędzie do pogłębiania. Nit o niewłaściwym kącie będzie albo siedział dumnie, albo siedział zbyt głęboko. Zalecamy dopasowanie kąta istniejącego pogłębiacza.

Jedno prawdziwe zastosowanie – montaż obudowy elektroniki

Producent przemysłowych paneli sterujących potrzebował do montażu podzespołów w metalowej obudowie bez wystających elementów mocujących. Panele musiały być ułożone jedna na drugiej. Poprzednie nity z łbem okrągłym ocierały się o współpracujące panele podczas montażu i tworzyły szczeliny. Pogłębianie było już częścią ich procesu – potrzebowali tylko odpowiedniego nitu.

Dostarczyliśmy nity półdrążone z łbem stożkowym ze stali nierdzewnej – trzpień 4,0 mm, łeb 8,0 mm, kąt 90°, długość lufy 10,0 mm, wykończenie pasywowane. Głowica przylega do powierzchni panelu – koniec ze skrobaniem, koniec z powstawaniem szczelin. Siła osadzania w półpustej wnęce zmniejszyła się z 3,5 tony do 1,0 tony. Klient przetestował 1000 nitów na 500 panelach. Po 10 000 cykli montażowych zero awarii. Obecnie zamawiają nity półdrążone z łbem stożkowym w partiach po 150 000 sztuk rocznie.

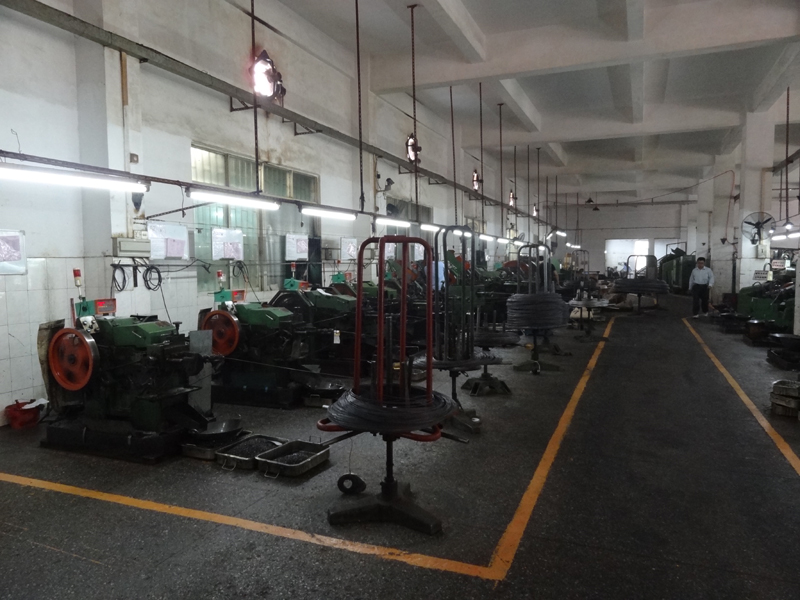

Wewnątrz naszej produkcji – 45 maszyn, ponad 10 lat doświadczenia

Nity półdrążone z łbem stożkowym produkujemy na 45 maszynach do gięcia na zimno w naszym zakładzie w Dongguan. Możliwość produkcji nitów o średnicy od 0,8 mm do 10 mm.

Co produkujemy:Nity standardowe do zamówień wielkoseryjnych oraz nity niestandardowe o niestandardowych kątach i długościach łba.

Kto je tworzy:Nasi starsi technicy mają średnio ponad 10-letnie doświadczenie w procesie spęczania na zimno.

Co sprawdzamy:Kąt łba (±1°), głębokość wgłębienia (45–55% długości lufy), średnica łba, średnica trzpienia, twardość – dla każdej partii.

Szybkość produkcji:Do 400 sztuk na minutę przy standardowych średnicach.

Dlaczego klienci nas wybierają – prawdziwe opinie

Pozwalamy naszym klientom mówić za nas. Producenci, którzy korzystają z naszych nitów półdrążonych z łbem stożkowym, wracają do nas z tych samych powodów:

Zerowy występ, który faktycznie działa– Głowy przylegają do powierzchni. Żadnych zaczepów, żadnych zakłóceń, żadnych skarg w terenie.

Ustawienie małej siły– 70% mniejsza siła niż nity pełne. Chroni cienkie panele i delikatne podzespoły.

Stałe kąty główki– Opcje 90° i 120° sprawdzane przy każdym pierwszym artykule. Żadnych dumnych głów. Brak zagłębionych głowic.

Szybkie próbki, niezawodna dostawa– Próbki w ciągu 5–7 dni. Produkcja zgodnie z harmonogramem.

Współpracujemy z producentami obudów do elektroniki, wnętrz samochodowych, zespołów paneli lotniczych, produkcji blach, urządzeń oraz oznakowań i wyświetlaczy – w Ameryce Północnej, Europie i Azji. Niezależnie od tego, czy prowadzisz mały sklep, czy duży producent OEM, jakość jest taka sama. Usługa jest taka sama.

Trzy pytania, na które często odpowiadamy

P: „Co się stanie, jeśli użyję nitu z łbem stożkowym o niewłaściwym kącie główki?”

Odp.: Nit 100° w zagłębieniu 90° będzie siedział dumnie – łeb nie będzie całkowicie osadzony. Nit 90° w zagłębieniu 100° będzie osadzony zbyt głęboko – łeb znajdzie się pod powierzchnią, tworząc wgłębienie, w którym mogą gromadzić się zanieczyszczenia lub osłabiać połączenie. Zasada jest prosta: kąt łba nitu musi odpowiadać kątowi narzędzia pogłębiającego. Jeśli nie masz pewności, jaki jest kąt Twojego pogłębiacza, zalecamy 90° – jest to najpopularniejszy i kompatybilny z większością standardowych pogłębiaczy. Wyślij nam próbkę narzędzia pogłębiającego lub otworu z pogłębieniem stożkowym, a my sprawdzimy dopasowanie przed produkcją.

P: „Jakie materiały i wykończenia oferujecie w przypadku nitów półdrążonych z łbem wpuszczanym?”

Odp.: Oferujemy pięć rodzin materiałów i wiele wykończeń:

• Stal węglowa – cynkowana, niklowana, oksydowana na czarno, gładka
• Stal nierdzewna (304/316) – pasywowana
• Mosiądz (C2680) – lakierowany naturalnie, niklowany, postarzany
• Miedź (C11000) – gładka, walcowana, lakierowana, cynowana
• Aluminium (1100/5052/5056) – gładkie, anodowane bezbarwnie, anodowane kolorowo, folia chemiczna

Wszystkie powłoki są zgodne z dyrektywą RoHS.
