Nity uniwersalne z łbem

Nity z łbem uniwersalnymsą „właściwym” łącznikiem. Nie za wysoki, nie za szeroki, z gładką, zaokrągloną górą, która wygodnie dopasowuje się do większości powierzchni. Jeśli główka okrągła jest za wąska, a główka kratownicowa za szeroka, odpowiedzią jest główka uniwersalna. Oferuje średnicę główki 2,0–2,2 razy większą od trzonu – szerszą niż okrągłą (1,6–1,8 ×), węższą niż kratownica (2,2–2,8 ×) – i profil, który wygląda na wykończony, ale nie jest nieporęczny.

Jeśli nie jesteś pewien, jaki rodzaj główki wybrać, uniwersalna główka będzie najlepszym rozwiązaniem. Sprawdza się w prawie każdym zastosowaniu, w niemal każdym materiale i przy tym dobrze wygląda.

Uniwersalne a okrągłe czy kratownicowe – tam, gdzie pasuje główka uniwersalna

Kiedy wybrać głowicę uniwersalną:

• Montujesz materiały mieszane (metal + plastik, metal + drewno)
• Chcesz równowagi pod względem powierzchni nośnej i profilu
• Nie jesteś pewien, jaki styl głowy wybrać – bezpiecznym rozwiązaniem jest uniwersalny
• Chcesz nitu, który dobrze wygląda, ale nie zwraca na siebie uwagi

Dwa projekty, pięć materiałów – co oferujemy

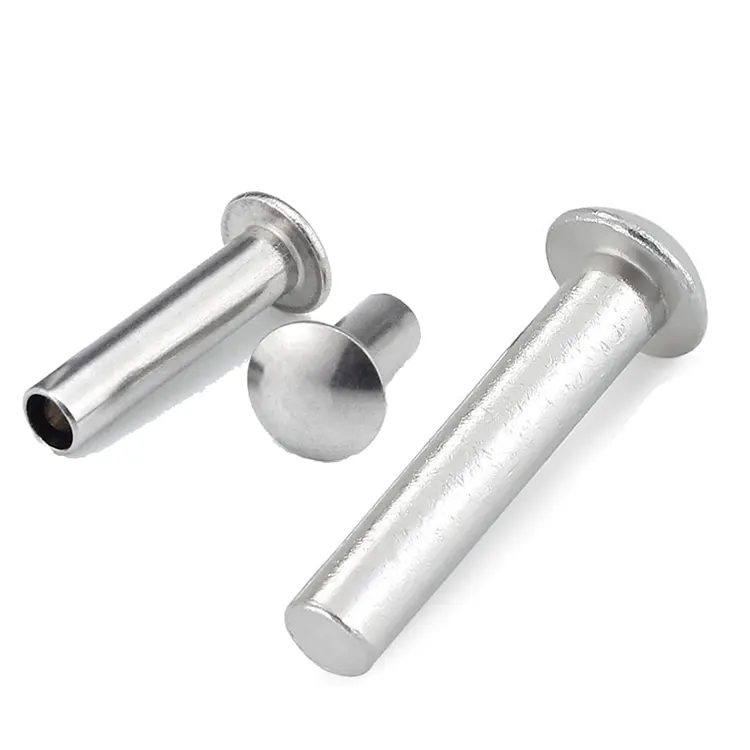

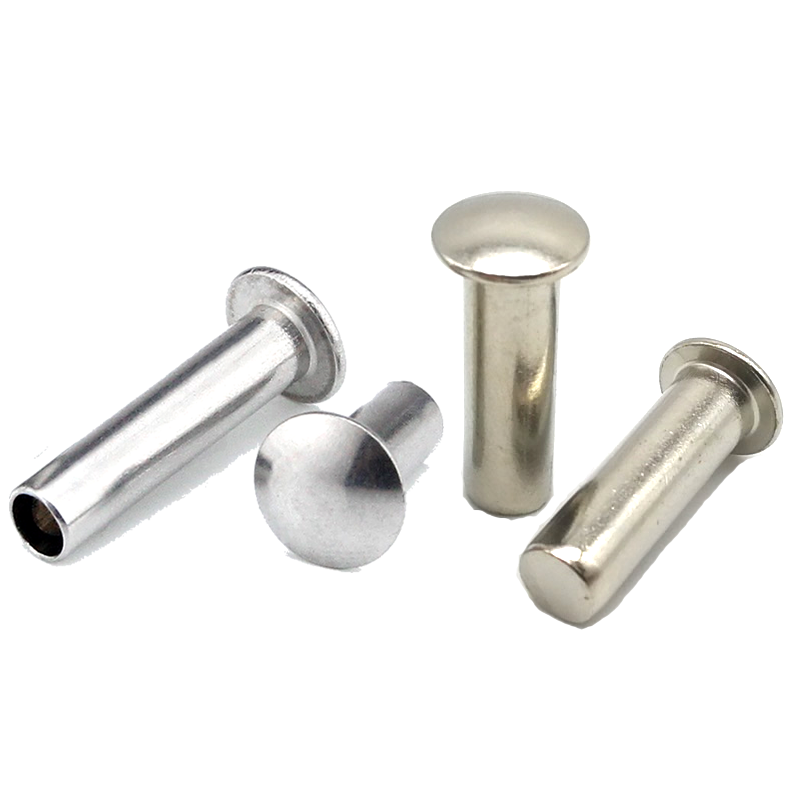

Nity z łbem uniwersalnymsą dostępne w wersji pełnej i półrurowej. Pełna rura nie jest dostępna dla tego typu główki ze względu na średnioprofilową geometrię, która nie zapewnia wystarczającej długości lufy do prawidłowego rozszerzenia.

Który projekt wybrać:

Solidny– Cały trzonek jest solidny. Maksymalna wytrzymałość na ścinanie i rozciąganie. Stosowany do zastosowań konstrukcyjnych, połączeń nośnych i zespołów, w których awaria nie jest wykluczona. Wymagana większa siła osadzania.

Półrurowy– Wgłębienie na końcu zmniejsza siłę osadzania o 70%. Używaj do produkcji na dużą skalę, cienkich materiałów i zespołów, gdzie chcesz chronić otaczający materiał. 80–90% wytrzymałości stałej.

Dostępne materiały:Stal niskowęglowa, stal nierdzewna (304/316), mosiądz (C2680), miedź (C11000), aluminium (5052/5056)

Wykończenia:Ocynkowane, oksydowane na czarno, pasywowane, lakierowane, niklowane, postarzane, anodowane, gładkie – w zależności od materiału.

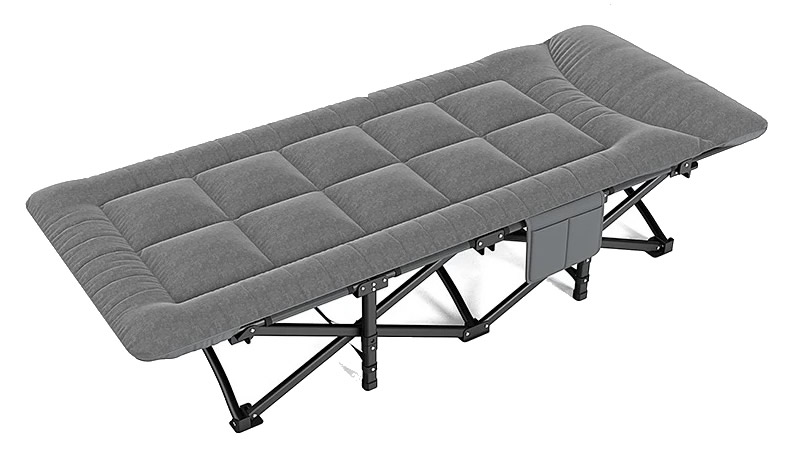

Jedno prawdziwe zastosowanie – składana rama łóżka polowego

Producent przenośnych łóżek kempingowych stosował nity z łbem okrągłym do połączeń zawiasów nożycowych. Okrągła głowica była za wąska – pod obciążeniem głowica przeciągała się przez cienkościenną stalową rurkę. Producent wypróbował nity z łbem kratownicowym – zadziałały, ale szeroki łeb wyglądał nieporęcznie i industrialnie na produkcie konsumenckim. Potrzebowali nitu o większej powierzchni nośnej niż łeb okrągły, ale o czystszym wyglądzie niż łeb kratownicowy – czegoś, co zapewniłoby pewne trzymanie bez psucia wyglądu produktu.

Firma Nuote Metals dostarczyła nity półrurowe z łbem uniwersalnym ze stali ocynkowanej – trzpień 5,0 mm, łeb uniwersalny 10,5 mm, długość lufy 14,0 mm. Uniwersalna główka zapewniła dodatkową powierzchnię nośną niezbędną do zapobiegania przeciąganiu – średnica łba wynosząca 10,5 mm zapewniła wzrost powierzchni nośnej o 38% w porównaniu z oryginalną okrągłą główką. Gładki, zaokrąglony profil wyglądał na czysty i wykończony. Półrurowa wnęka zapewniała niską siłę osadzania, zapobiegając odkształceniom cienkościennej rurki.

Producent przetestował 500 nitów na 250 łóżkach. Po 5000 cykli składania przy obciążeniu 120 kg brak przeciągnięć, brak luzów i uszkodzeń. Obecnie zamawiają uniwersalne nity z łbem w partiach po 150 000 sztuk rocznie.

Jak są określone – upraszczamy to

Nity z łbem uniwersalnym są produkowane na zamówienie, dokładnie według Twoich wymagań. Oto, czego potrzebujemy, aby Twoja specyfikacja była prawidłowa.

Wymiary jakie potrzebujemy:

• Średnica trzpienia – 1,5mm do 8,0mm. To jest część, która przechodzi przez twoją dziurę.
• Średnica łba – zazwyczaj 2,0–2,2 × średnica trzpienia, ale możemy dostosować się do wymagań dotyczących powierzchni łożyska.
• Wysokość głowy – zalecimy na podstawie wymagań dotyczących prześwitu.
• Długość całkowita – obliczamy ją na podstawie grubości stosu materiałów.

Wybory, których dokonujesz:

• Materiał – stal, stal nierdzewna, mosiądz, miedź lub aluminium
• Konstrukcja – pełna lub półrurowa
• Wykończenie – cynk, pasywacja, lakierowanie, nikiel, anodowanie, antyczne itp.

Jeśli nie masz pewności co do średnicy lub wysokości główki:Prześlij nam zdjęcie swojego montażu lub przykładowej części. Zarekomendujemy optymalne wymiary główki uniwersalnej dla Twojego zastosowania. Nie pobieramy opłat za doradztwo inżynieryjne.

Przykładowy czas realizacji: 5–10 dni w przypadku specyfikacji standardowych. Oprzyrządowanie niestandardowe: 15–20 dni.

Uniwersalny profil główki – zrównoważony, wszechstronny, niezawodny

Główka uniwersalna to najbardziej wszechstronna nakładka, jaką produkujemy – i najbardziej wybaczająca błędy. Sprawdza się niemal w każdym zastosowaniu, dlatego często jest domyślnym wyborem dla inżynierów, którzy nie są pewni, jaki typ głowicy wybrać.

Co wyróżnia głowicę uniwersalną:

Zrównoważony profil– Głowica uniwersalna została celowo zaprojektowana jako „środek”. Wystarczająco szerokie, aby zapobiec przeciąganiu się przez większość materiałów, wystarczająco niskie, aby uniknąć zaczepiania się i wystarczająco zaokrąglone, aby wyglądać na wykończone na produktach konsumenckich.

Gładki, zaokrąglony wierzch– W przeciwieństwie do ostrej krawędzi łba kratownicy lub wystającej kopuły łba okrągłego, łeb uniwersalny ma gładki, ciągły promień od środka do krawędzi. Zmniejsza to zadzieranie i nadaje profesjonalny wygląd.

Duża powierzchnia nośna– Przy 2,0–2,2-krotności średnicy trzpienia uniwersalna główka zapewnia znacznie większą powierzchnię nośną niż okrągła główka – wystarczająca do większości zespołów z różnych materiałów.

Jak zapewniamy spójność:

Precyzyjny kurs –Uniwersalny profil główki wycinany jest w naszych matrycach węglikowych o określonym promieniu korony i kącie krawędzi. Każdy nit ma ten sam profil.

Kontrola koncentryczności –Główka musi być wyśrodkowana na trzonku z dokładnością ±0,10 mm. Głowice niecentryczne zmniejszają skuteczność łożyska i wyglądają nieprawidłowo.

Wykończenie powierzchni– Nasze matryce są polerowane na lustrzane wykończenie, aby uzyskać czystą, pozbawioną skaz główkę.

Wynik:Głowice uniwersalne, które pracują w materiałach mieszanych, wyglądają profesjonalnie i niezawodnie ustawiają – partia za partią.

Co sprawdzamy – i dlaczego głowice uniwersalne wymagają stałej kontroli

Głowy uniwersalne nie są najtrudniejszym do wykonania stylem głowy – czyli główką okrągłą. Wymagają jednak spójnej kontroli, ponieważ ich konstrukcja „pośrodku” oznacza, że ​​można je stosować w najszerszym zakresie zastosowań. Odchylenie dopuszczalne w przypadku łba okrągłego (używanego wyłącznie do metalu) może powodować problemy w przypadku łba uniwersalnego (używanego do materiałów mieszanych).

Oto co oglądamy:

• Średnica trzpienia – ±0,05mm. Jeśli trzpień będzie zbyt luźny w otworze, nit przechyli się. Jeśli będzie zbyt ciasny, nie zostanie włożony. Sprawdzamy to przed rozpoczęciem produkcji i monitorujemy przez cały okres jej trwania.
• Średnica główki – ±0,15mm. Powierzchnia nośna jest głównym powodem wyboru głowicy uniwersalnej. Jeśli główka jest zbyt mała, tracisz powierzchnię nośną. Jeśli jest za duży, może nie pasować do Twojego luzu.
• Wysokość główki – ±0,10mm. Za wysoki i zacina się. Za krótkie i źle to wygląda. Sprawdzamy to przy każdej partii.
• Koncentryczność – ±0,10mm. Przekrzywiona głowica zmniejsza skuteczność łożyska. To też wygląda obłędnie – a na produktach konsumenckich często widać głowice uniwersalne.
• Głębokość wnęki (półrurowa) – 45–55% długości lufy. Zbyt płytko, a siła osadzania pozostaje wysoka. Za głęboko i klincz jest słaby.
• Długość całkowita – ±0,15mm. Musi pasować do grubości stosu materiałów, aby zapewnić prawidłowe formowanie klinczu.

Jak wcześnie wykrywamy problemy:

Twoja przesyłka – co Ci wysyłamy

Kiedy dotrą do Ciebie uniwersalne nity z łbem, otrzymasz pełny zapis tego, co zostało wykonane i jak zostało to zweryfikowane.

Co znajdziesz w pudełku:

• Nity w szczelnie zamkniętych torebkach foliowych – oznaczone numerem części, numerem partii i ilością. Żadnych luźnych części, żadnego zgadywania.
• Certyfikat materiałowy – Skład chemiczny i właściwości rozciągające z oryginalnej cewki. Możliwość prześledzenia numeru cieplnego.
• Arkusz kontrolny – Rzeczywiste wymiary 10 nitów z Twojej partii. Nie tylko „w granicach tolerancji” – rzeczywiste liczby, które zmierzyliśmy.
• Certyfikat wykończenia – jeśli Twoje nity są platerowane lub powlekane, uwzględniamy weryfikację grubości XRF.
• Dokument zgodności – podpisany przez naszego menedżera ds. kontroli jakości, z unikalnym numerem partii w celu zapewnienia identyfikowalności.

Dlaczego to ma znaczenie:Jeśli kiedykolwiek wystąpi awaria na miejscu, masz dokumentację pozwalającą na prześledzenie jej aż do dokładnego zwoju materiału i dokładnej serii produkcyjnej. Przechowujemy kopie przez pięć lat – ale zalecamy, abyś zachował także swoje.

Certyfikowany dla:ISO 9001:2015, RoHS, REACH

Gdzie są używane

• Łóżka i meble składane – Przeguby nożycowe, zespoły ram, punkty obrotu
• Okucia – zawiasy do bram, zatrzaski, okucia do drzwi, elementy ogrodzeń
• Produkty mieszkaniowe – okucia okienne, okucia do szafek, elementy dekoracyjne
• Motoryzacja – wykończenia wnętrz, zespoły paneli, elementy siedzeń
• Urządzenia przemysłowe – Osłony maszyn, panele sterujące
• Elektronika – Obudowy, obudowy
• Produkcja ogólna – każdy montaż, w przypadku którego nie jesteś pewien, jaki rodzaj główki wybrać

Trzy pytania, na które często odpowiadamy

P1: Jaka jest różnica między główką uniwersalną a główką okrągłą? Wyglądają podobnie.

Odp.: Główka uniwersalna jest szersza (2,0–2,2× średnica trzpienia w porównaniu z 1,6–1,8×) i nieco niższa niż okrągła główka. Ma również bardziej ciągły, zaokrąglony profil – mniej wyraźną kopułę. Różnica wizualna jest subtelna, ale różnica funkcjonalna jest realna: uniwersalna głowica zapewnia większą powierzchnię nośną, aby zapobiec przeciąganiu w mieszanych materiałach. W przypadku połączeń metal-metal z ciasnymi otworami nadal lepszym wyborem jest okrągła główka. W przypadku materiałów mieszanych bezpieczniejsza jest główka uniwersalna.

P2: Który projekt wybrać – pełny czy półrurowy?

A:Nit półrurowyjest domyślnym wyborem dla większości zastosowań – 80–90% wytrzymałości w stanie stałym przy 25–30% siły wiązania. Wybieraćsolidny nitgdy potrzebna jest maksymalna wytrzymałość zespołów konstrukcyjnych i nośnych. Pełna rura nie jest dostępna dla główki uniwersalnej ze względu na geometrię główki o średnim profilu. Wszystkie trzy modele dostępne są z tym samym uniwersalnym profilem główki.

P3: Jaki jest najlepszy materiał na uniwersalne nity z łbem do zastosowań zewnętrznych?

Odp.: Do zastosowań zewnętrznych zalecamy stal nierdzewną (304 lub 316) z pasywowanym wykończeniem zapewniającym trwałą odporność na korozję. 304 jest wystarczający do ogólnej ekspozycji na zewnątrz (deszcz, wilgotność). 316 jest zalecany do środowisk przybrzeżnych lub mgły solnej. Jeśli pracujesz z mniejszym budżetem, stal ocynkowana z żółtym chromianem zapewnia 96 godzin odporności na mgłę solną – nadaje się do stosowania na zewnątrz pod osłonami. W przypadku powyższego łóżka składanego klient wybrał stal ocynkowaną, ponieważ łóżka były używane w pomieszczeniach zamkniętych (namioty kempingowe), a sporadyczna ekspozycja na zewnątrz była ograniczona.
