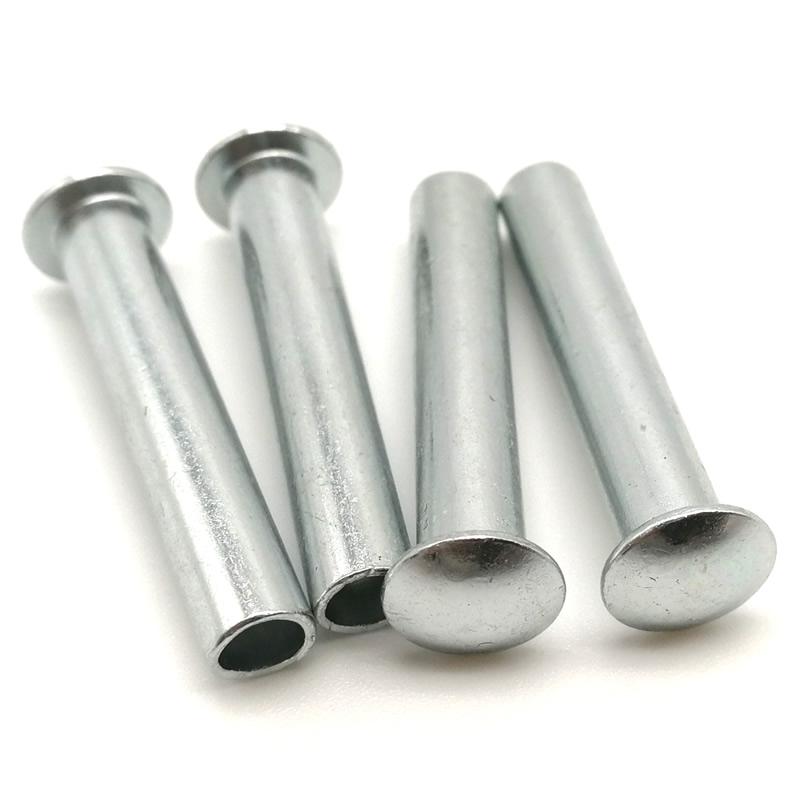

Nity półpuste z łbem kratownicowym

Standardowy nit z łbem okrągłym ma średnicę łba około 1,6–1,8 średnicy trzpienia. Działa to dobrze w przypadku połączeń metal-metal. Ale kiedy łączysz tworzywa sztuczne, kompozyty, cienką blachę lub drewno – ta wąska główka często się przebija. Powierzchnia nośna po prostu nie jest wystarczająco duża.

Nity półdrążone z łbem kratownicowym rozwiązują ten problem przy średnicy łba 2,2–2,8 razy większej od trzpienia – najszerszej ze wszystkich standardowych łbów. Szeroka, niska kopuła rozkłada obciążenie na większą powierzchnię, zapobiega przeciąganiu i jest osadzona wystarczająco nisko, aby uniknąć zaczepiania.

A ponieważ są w połowie puste, płytkie wgłębienie na końcu zmniejsza siłę osadzania o około 70% w porównaniu z nitem pełnym. Dodatkowa szerokość. Niższa siła. To samo stałe złącze.

Głowica kratownicowa a główka okrągła – dlaczego szerokość ma znaczenie

Łeb kratownicy jest czasami nazywany „nitem skrzyni wagonu”, ponieważ pierwotnie był używany do mocowania metalowych opasek do drewnianych pudeł wagonów. Zasada jest dziś ta sama – szeroki łeb zapobiega przeciąganiu nitu przez miękkie lub łamliwe materiały.

Wybierz główkę kratownicy, gdy:Łączysz tworzywa sztuczne, kompozyty, cienką blachę, miękkie drewno lub dowolny materiał, przez który wytrzymałaby standardowa główka. Dziura jest zbyt duża i wymaga szerszej główki, aby ją zakryć. Potrzebujesz niskiego profilu, ale chcesz maksymalnej powierzchni nośnej.

Głowica kratownicowa w połowie pusta vs. pełna – zaleta pusta

Półpusta konstrukcja pęcznieje tylko na końcu, dzięki czemu idealnie nadaje się do zespołów, w których otaczający materiał nie może zostać uszkodzony. Nity półdrążone z łbem kratownicowym są często stosowane w tworzywach sztucznych, kompozytach, cienkich blachach i zastosowaniach, w których problemem jest przeciągnięcie.

Materiały i wykończenia – co oferujemy

Przybory:Stal węglowa (ocynkowana), stal nierdzewna (304/316, pasywowana), mosiądz (C2680), miedź (C11000), aluminium (1100/5052/5056)

Wykończenia:Ocynkowane, niklowane, pasywowane, lakierowane, oksydowane na czarno, gładkie

Jedno prawdziwe zastosowanie – plastikowe siedzisko do stołka ogrodowego

Producent plastikowych stołków ogrodowych używał nitów z łbem okrągłym do mocowania metalowych wsporników nóg do siedziska z polipropylenu. Wąska powierzchnia nośna przebija się przez plastik po wielokrotnym użyciu. Okrągłe głowy zawiodły; płaskie głowy zaznaczały powierzchnię. Klient potrzebował szerszej głowicy i potrzebował montażu o małej sile w postaci półwydrążonej konstrukcji, aby uniknąć pękania plastiku.

Dostarczyliśmy nity półdrążone z łbem kratownicowym ze stali ocynkowanej – trzpień 4,0 mm, łeb 11,0 mm, długość lufy 10,0 mm. Wyjątkowo szeroka głowica rozłożyła obciążenie na większym obszarze – koniec z przeciąganiem. Siła wiązania z półpustą wnęką wynosi od 3,5 tony do 1,0 tony – brak pęknięć naprężeniowych w tworzywie sztucznym. Klient przetestował 500 stołków. Po 10 000 cykli ładowania zero awarii. Obecnie zamawiają nity półdrążone z łbem kratownicowym w partiach po 150 000 sztuk rocznie.

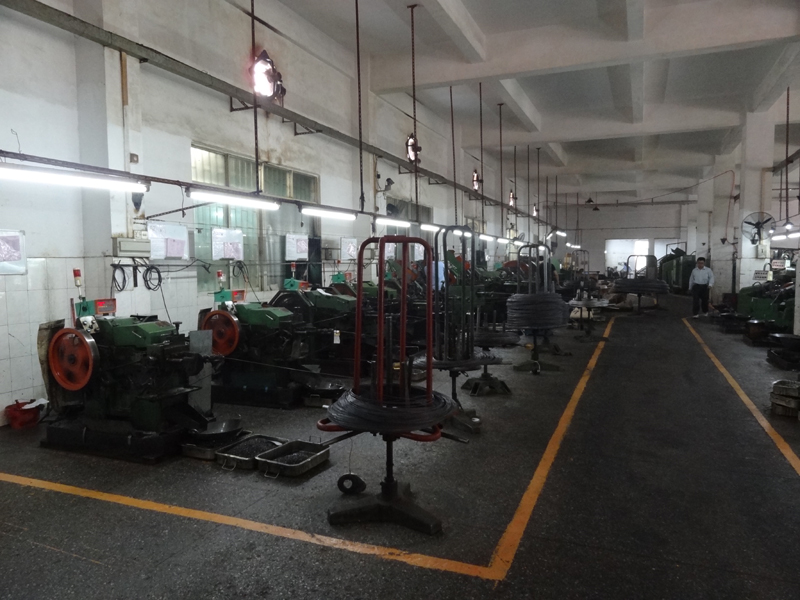

Wewnątrz naszej produkcji – 45 maszyn, ponad 10 lat doświadczenia

Nity półdrążone z łbem kratownicowym produkujemy na 45 maszynach do gięcia na zimno w naszym zakładzie w Dongguan. Możliwość produkcji nitów o średnicy od 0,8 mm do 10 mm.

Co produkujemy:Nity standardowe do zamówień wielkoseryjnych oraz nity niestandardowe z niestandardowymi profilami łbów lub długościami.

Kto je tworzy:Nasi starsi technicy mają średnio ponad 10-letnie doświadczenie w procesie spęczania na zimno. Rozumieją, jak szeroka główka kratownicy formuje się bez zmarszczek – metal musi równomiernie przepływać do matrycy, aby utworzyć niską, szeroką kopułę.

Co sprawdzamy:Głębokość wgłębienia (45–55% długości lufy), średnica łba, wysokość łba, średnica trzpienia, twardość – dla każdej partii.

Szybkość produkcji:Do 400 sztuk na minutę przy standardowych średnicach.

Praca z klientami na całym świecie

Dostarczamy nity drążone z łbem kratownicowym do producentów w Ameryce Północnej, Europie i Azji. Nasi klienci budują:

• Meble plastikowe i produkty ogrodowe – Krzesła, taborety, stoły, pojemniki do przechowywania
• Sprzęt HVAC – Połączenia kanałów, obudowy wentylatorów, zespoły paneli
• Urządzenia – Obudowy z tworzyw sztucznych, punkty zawiasów, mocowania paneli
• Motoryzacja – panele wykończeniowe wnętrza, zespoły miękkie, elementy pod maską
• Oznakowanie i ekspozytory – Mocowanie akrylu i blachy
• Obudowy do elektroniki – Obudowy plastikowe i cienkie metalowe

Współpracujemy zarówno z małymi zakładami montażowymi, jak i dużymi producentami OEM – od szybkiego prototypowania po serie produkcyjne na dużą skalę. Naszą siłą jest elastyczność: niestandardowe rozmiary, szybkie próbki i stała jakość w każdej ilości.

Dwa pytania, na które często odpowiadamy

P: „Co się stanie, jeśli zamiast łba kratowego użyję standardowego nitu z łbem okrągłym na zespole z tworzywa sztucznego?”

Odp.: Najczęstszą awarią jest przeciągnięcie. Łeb okrągły ma średnicę łba jedynie 1,6–1,8 średnicy trzpienia – powierzchnia nośna jest za mała dla miękkich materiałów. Z biegiem czasu lub pod obciążeniem głowica wciąga się w plastik – złącze ulega uszkodzeniu. Głowica kratownicy, znajdująca się w odległości 2,2–2,8 razy większej od trzonu, rozkłada obciążenie na mniej więcej dwukrotnie większą powierzchnię. W powyższym przypadku stołka ogrodowego okrągłe główki zawiodły; trzymane głowice kratownicowe. Jeśli mocujesz jakiś miękki lub łamliwy materiał, główka kratownicy nie jest sugestią – jest to właściwy łącznik.

P: „Czy mogę osadzać nity półdrążone z łbem kratownicowym za pomocą narzędzia ręcznego, czy też potrzebuję prasy pneumatycznej?”

Odp.: Obydwa działają, ale wybór zależy od głośności. W przypadku małych ilości (poniżej 500 nitów) dobrze sprawdzi się ręczna wyciskarka do nitów lub młotek ze stemplem ustalającym – umieść nit na stalowej płytce, włóż przebijak i uderz raz. W przypadku wielkości produkcji (ponad 1000 nitów) zdecydowanie zalecamy prasę pneumatyczną lub hydrauliczną – zapewnia stałą siłę osadzania, krótsze cykle, mniejsze zmęczenie operatora i zapobiega uszkodzeniu szerokiego łba kratownicy. Kluczowy wymóg: stempel ustalający musi mieć płaską lub lekko wklęsłą powierzchnię, dopasowaną do profilu główki kratownicy, aby uniknąć zarysowania główki. Możemy dostarczyć narzędzia do osadzania dopasowane do wymiarów nitów – czas realizacji oprzyrządowania wynosi 5–7 dni.
