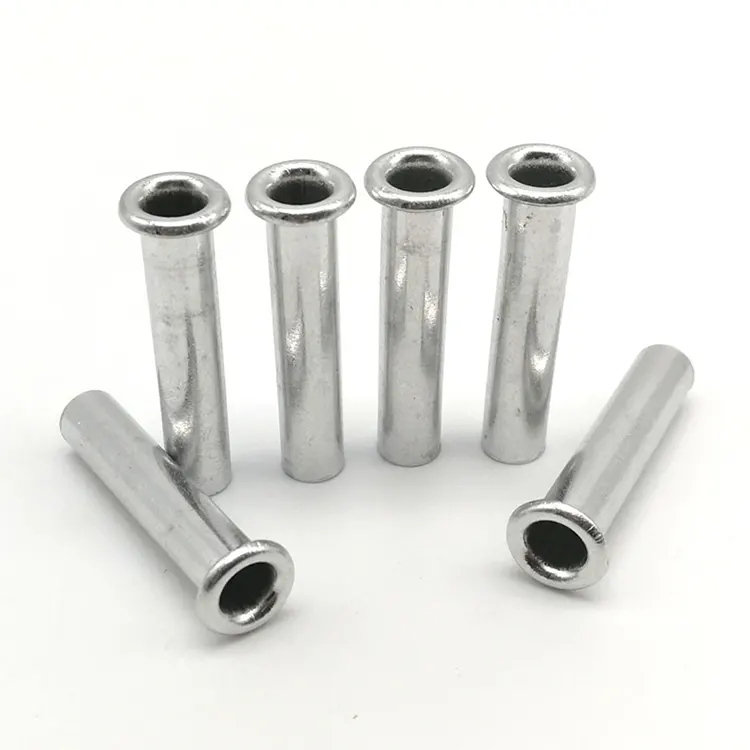

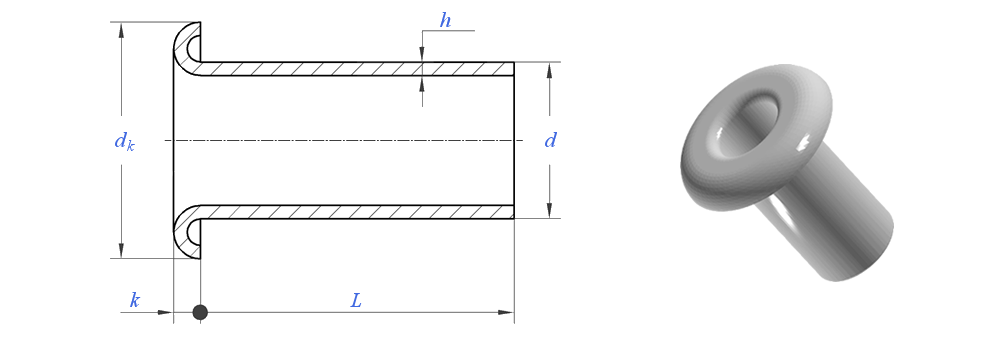

Nity drążone stalowe

Nity drążone stalowesą całkowicie pustymi elementami złącznymi z centralnym otworem. W przeciwieństwie do nitów pełnych lub półrurowych, nity drążone mają cienką ściankę, która podczas montażu rozszerza się na zewnątrz przy użyciu minimalnej siły – zwykle 15–20% siły wymaganej w przypadku nitu pełnego. Są najmocniejszą i najbardziej opłacalną opcją w rodzinie nitów drążonych.

Oferujemy dla nich dwie ścieżki produkcyjne, a wybór zależy od Twoich konkretnych wymagań:

Cięcie rur + głowica– Zaczynamy od pręta stalowego, przycinamy go na odpowiednią długość i formujemy główkę na jednym końcu. Ekonomiczne w przypadku większych średnic i grubszych ścianek, z krótszym czasem realizacji oprzyrządowania.

Głęboki rysunek z arkusza– Zaczynamy od blachy stalowej i formujemy nit poprzez ciągnienie progresywne. Tworzy bezszwową, jednoczęściową konstrukcję o stałej grubości ścianki i gładkim otworze wewnętrznym, idealną do cieńszych ścian i mniejszych tolerancji.

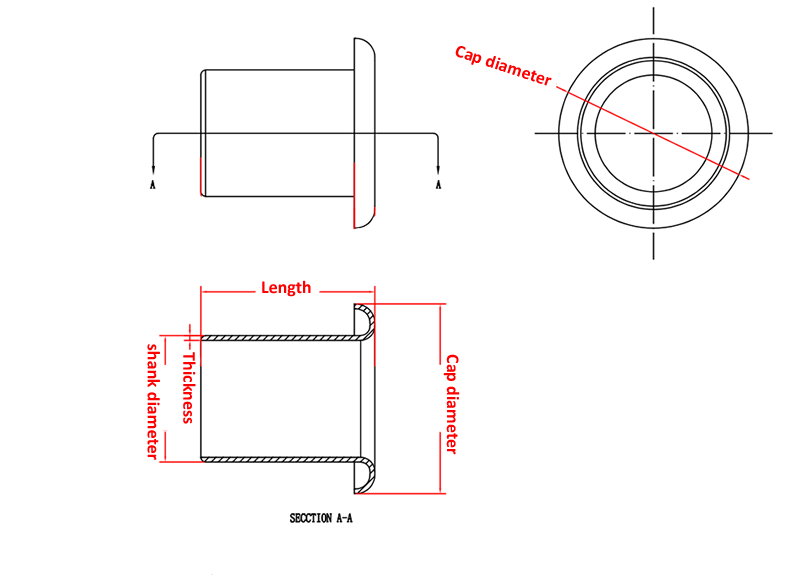

Sprawdzamy Twój rysunek i zalecamy optymalną ścieżkę produkcyjną na etapie wyceny.

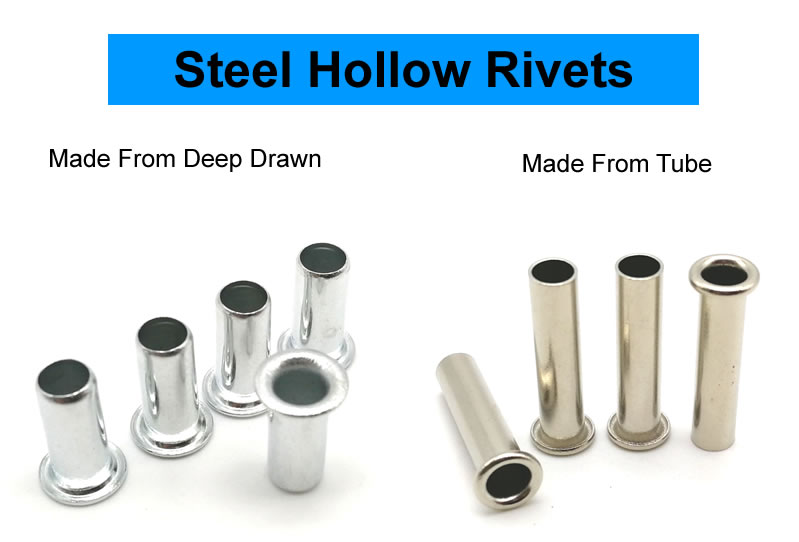

Cięcie rur a głębokie tłoczenie – który proces jest dla Ciebie odpowiedni?

Jeśli nie masz pewności, który proces jest odpowiedni dla Twojej aplikacji, prześlij nam swój rysunek. Bezpłatnie przeanalizujemy i zarekomendujemy optymalną metodę.

Dostępne wykończenia

Oferujemy wiele wykończeń powierzchni stalowych nitów drążonych, aby dopasować je do wymagań aplikacji:

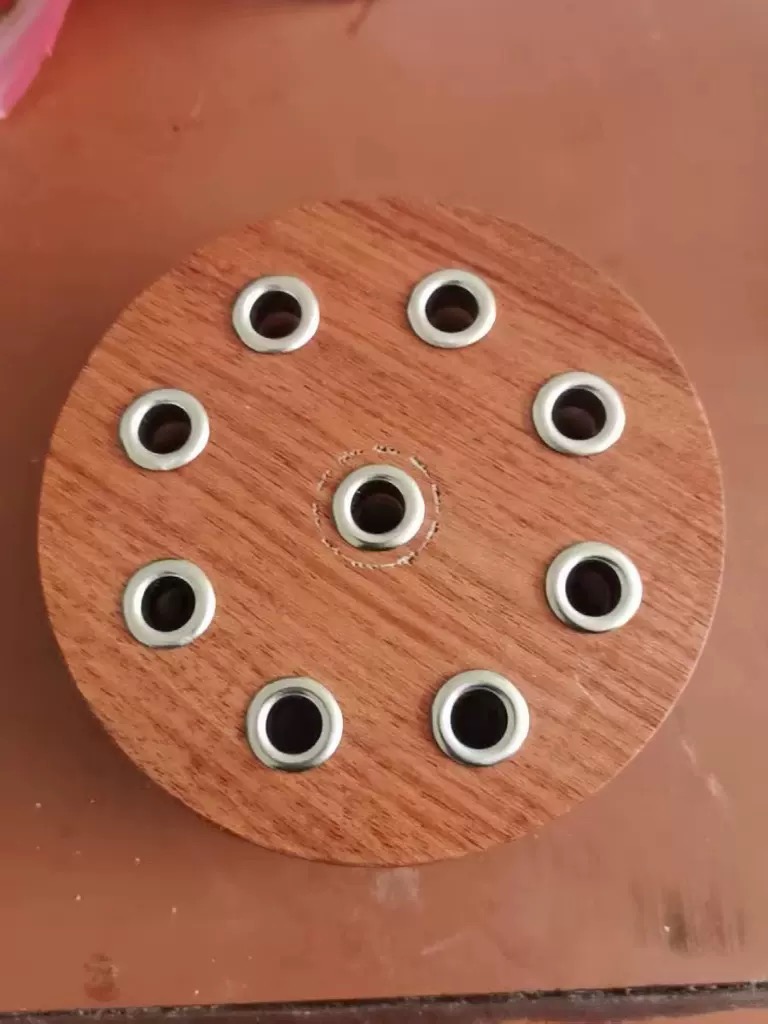

Jedno prawdziwe zastosowanie – drewniane figurki rzemieślnicze

Producent ręcznie wykonanych drewnianych figurek i rzemiosła dekoracyjnego potrzebował łącznika o małej sile do mocowania ruchomych ramion i części akcesoriów. Do każdej figurki potrzebne było 9 nitów drążonych – po 3 na każde złącze ramienia i 3 na mocowania ozdobne. Poprzednie wkręty z czasem się poluzowały, a klient potrzebował trwałego łącznika, który nie rozszczepi miękkiego drewna podczas montażu.

Dostarczyliśmy nity drążone ze stali ocynkowanej – trzpień 2,5 mm, łeb okrągły 5,0 mm, długość lufy 4,0 mm. Pusta konstrukcja rozszerzyła się przy minimalnej sile – bez pękania miękkiego drewna. Cynkowanie zapewniało ochronę antykorozyjną podczas długotrwałej ekspozycji. Klient przetestował 500 figurek (4500 nitów). Po 5000 cykli ruchu, zero luzów, zero pęknięć. Obecnie zamawiają nasze nity drążone w partiach po 200 000 sztuk rocznie.

Jak produkujemy nity drążone – dwie drogi

Trasa 1: Cięcie rur + kursowanie

1. Zamawianie zapasów rur – certyfikowane rury stalowe z zatwierdzonych hut. Do każdej partii dołączany jest certyfikat próby młyna i numer wytopu.

2. Kontrola materiału przychodzącego – Sprawdzenie rury pod kątem średnicy zewnętrznej (±0,02 mm), grubości ścianki i składu materiału.

3. Cięcie rury – rura jest cięta na dokładną długość półfabrykatu.

4. Głowica – Wycięty półfabrykat rury umieszcza się w prasie czołowej. Matryca z węglika tworzy główkę na jednym końcu.

5. Przycinanie – Usunięto wypływ wokół krawędzi głowy.

6. Przewracanie się – eliminacja mikrozadziorów.

7. Platerowanie lub powlekanie – cynk, nikiel, czarny tlenek lub inne wykończenia stosowane zgodnie ze specyfikacją.

8. Kontrola końcowa – 100% sortowanie optyczne. Próbka AQL zweryfikowana ręcznie.

Ścieżka 2: Głębokie rysowanie z arkusza

1. Zakup blachy – certyfikowana blacha stalowa z zatwierdzonych hut.

2. Kontrola materiałów przychodzących – sprawdzanie blachy pod kątem grubości i składu materiału.

3. Głębokie tłoczenie progresywne – arkusz jest podawany do prasy transferowej z wielostanowiskową matrycą progresywną. W jednej ciągłej sekwencji matryca wykrawa dysk, wciąga go do kubka, pogłębia do końcowej długości lufy i przebija dno, tworząc pusty otwór.

4. Kołnierz – kołnierz jest płaski i równoległy.

5. Przewracanie się – eliminacja mikrozadziorów.

6. Platerowanie lub powlekanie – stosowane zgodnie ze specyfikacją.

7. Kontrola końcowa – 100% sortowanie optyczne. Próbka AQL zweryfikowana ręcznie.

Przykładowy czas realizacji: standardowo 5–7 dni; oprzyrządowanie niestandardowe: 15–20 dni.

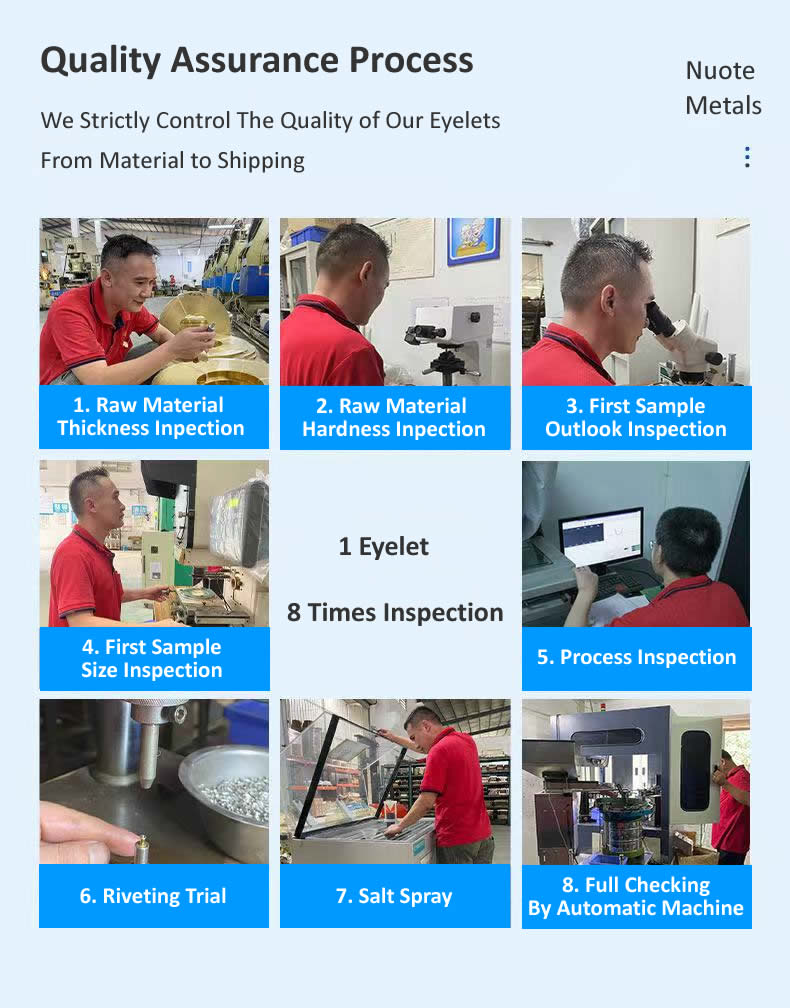

Nasz proces kontroli jakości

Stosujemy warstwowy system kontroli każdej partii stalowych nitów drążonych – od materiału przychodzącego po produkt gotowy.

Kontrola przychodzącego materiału– Rury lub arkusze sprawdzone pod kątem wymiarów i składu materiału. Każdy materiał wykraczający poza specyfikację jest odrzucany.

Konfiguracja i kontrola przy pierwszym uruchomieniu– Po zainstalowaniu oprzyrządowania pierwsze 10 nitów jest sprawdzanych pod powiększeniem pod kątem wad powierzchniowych. Każdy wymiar – średnica wewnętrzna, kołnierz zewnętrzny, długość lufy i grubość kołnierza – jest mierzony na komparatorze optycznym.

Monitorowanie w trakcie procesu– Podczas produkcji masowej operatorzy ściągają 5 nitów co 500 sztuk. Wymiary krytyczne sprawdzane są za pomocą suwmiarki cyfrowej. Każde odchylenie poza tolerancję powoduje natychmiastowe zatrzymanie prasy i regulację oprzyrządowania.

Weryfikacja klinowa– Co 2000 sztuk osadzamy 3 nity w próbce Twojego rzeczywistego materiału. Zwinięty klincz sprawdza się pod kątem symetrii, szczelności i braku pęknięć.

Weryfikacja platerowania– Grubość sprawdzona metodą XRF (jeśli dotyczy).

Końcowa kontrola wychodząca– Każdy nit przechodzi przez sortownik optyczny wyposażony w szybkie kamery. Odrzucenia są automatycznie odrzucane. Po sortowaniu losowa próbka AQL (Poziom II, 1.0) jest poddawana ręcznej weryfikacji.

Wszystkie zapisy z kontroli są przechowywane przez pięć lat i dołączane do każdej przesyłki.

Praca z klientami na całym świecie

Współpracujemy z producentami w Ameryce Północnej, Europie i Azji – od producentów rzemiosła drewnianego, przez dostawców motoryzacyjnych, po producentów urządzeń przemysłowych. Powyższe zdjęcia przedstawiają niektórych naszych cenionych partnerów odwiedzających nasz zakład, współpracujących przy niestandardowych projektach i dzielących się swoimi doświadczeniami z nitami drążonymi ze stali.

Dla każdej partii utrzymujemy pełną identyfikowalność i dokumentację jakościową:

• Certyfikaty materiałowe – Certyfikaty testów walcowni identyfikujące oryginalną cewkę
• Raporty z kontroli wymiarowej – Rzeczywiste pomiary z każdej partii
• Weryfikacja poszycia – udokumentowana grubość i jakość
• Certyfikat zgodności – podpisany, identyfikowalny dla partii

Trzy pytania, na które często odpowiadamy

P: „Jaka jest różnica między stalowymi nitami drążonymi a stalowymi nitami półrurowymi?”

Odp.: Stalowy nit drążony jest całkowicie pusty w środku – cała tuleja to cienka ścianka, która podczas osadzania rozszerza się na zewnątrz. Astalowy nit półrurowyma płytką wnękę (45–55% długości lufy) i grubszą ściankę. Nity drążone wymagają najmniejszej siły osadzania (15–20% masy stałej) i idealnie nadają się do miękkich materiałów, cienkich paneli i lekkich zespołów. Nity półrurowe zapewniają większą wytrzymałość (80–90% masy stałej) i lepiej nadają się do zastosowań ogólnych, gdzie wymagana jest równowaga wytrzymałości i małej siły osadzania.

P: „Jaki proces produkcyjny wybrać – cięcie rur czy głębokie tłoczenie?”

Odp.: Wybór zależy od zastosowania. Cięcie rur + gładzenie jest idealne w przypadku większych średnic, grubszych ścian i krótszych czasów realizacji narzędzi. Głębokie tłoczenie z arkusza jest lepsze w przypadku cieńszych ścian, mniejszych tolerancji i wymagań dotyczących bezszwowych otworów. Jeśli nie jesteś pewien, prześlij nam swój rysunek. Rozpatrzymy Twój wniosek i zaproponujemy optymalną metodę – bezpłatnie.

P: „Jak mogę zapobiec pękaniu stalowych nitów drążonych podczas osadzania?”

Odp.: Pękanie podczas wiązania to jeden z najczęstszych problemów, o którym słyszymy. Oto prawdopodobne przyczyny i rozwiązania:

Przyczyna 1:Długość lufy jest za krótka. Jeśli lufa nie wystaje o 1,0–1,5 mm poza grubość materiału, pusta sekcja opada i pęka. Rozwiązanie: Zmierz całkowitą grubość stosu – dostosujemy długość lufy przy następnym zamówieniu.

Przyczyna 2:Siła osadzania jest zbyt duża. Nity drążone wymagają jedynie 15–20% siły wymaganej w przypadku nitów pełnych. Jeśli prasa jest ustawiona zbyt wysoko, cienka ścianka raczej pęka niż rozszerza się. Rozwiązanie: Zmniejsz siłę osadzania o 30–40% i przetestuj ponownie.

Przyczyna 3:Rozmiar otworu jest zbyt ciasny. Jeśli otwór jest za mały, lufa jest nadmiernie ściskana. Rozwiązanie: Zwiększyć rozmiar otworu do średnicy trzpienia + 0,15–0,20 mm.

Przyczyna 4:Materiał jest zbyt twardy. Nity drążone stalowe twardnieją, jeśli prędkość prasy jest zbyt duża lub oprzyrządowanie jest zużyte. Rozwiązanie: Specjalnie dla nich używamy polerowanych matryc z węglików spiekanych i kontrolowanych prędkości kielichowania. Jeśli zauważysz pękanie, prześlij nam próbkę pękniętych nitów i stosu materiałów. Przeanalizujemy awarię i zaproponujemy konkretną naprawę – bezpłatnie.
