Opis produktu

W świecie obróbki plastycznej metali rozmiar stwarza wyjątkowe wyzwania. Tłoczenie małych części — elementów o średnicy zaledwie kilku milimetrów lub ważących ułamki grama — wymaga specjalistycznego sprzętu, narzędzi i kontroli procesu. Niewielkie zadziory lub przesunięcie wymiarowe o 0,02 mm mogą sprawić, że cała partia stanie się bezużyteczna.

Metale Nuoteposiada dedykowane linie produkcyjne specjalnie dlatłoczenie małych części. Nasze prasy, podajniki i matryce są zoptymalizowane pod kątem miniaturowych komponentów stosowanych w elektronice, urządzeniach medycznych, zegarmistrzostwie i precyzyjnych systemach motoryzacyjnych. Wykonujemy tłoczenie małych części z prędkością do 1200 uderzeń na minutę, z tolerancjami utrzymywanymi na poziomie ±0,01 mm.

Co to jest tłoczenie małych części?

Tłoczenie małych częścito elementy metalowe charakteryzujące się zazwyczaj:

Maksymalny wymiar – poniżej 30 mm w dowolnym kierunku

Grubość materiału – zwykle od 0,1 mm do 1,5 mm

Waga – często mniejsza niż 5 gramów

Złożoność – może obejmować wiele zagięć, przekłuć, wytłoczonych elementów lub wypukłych powierzchni

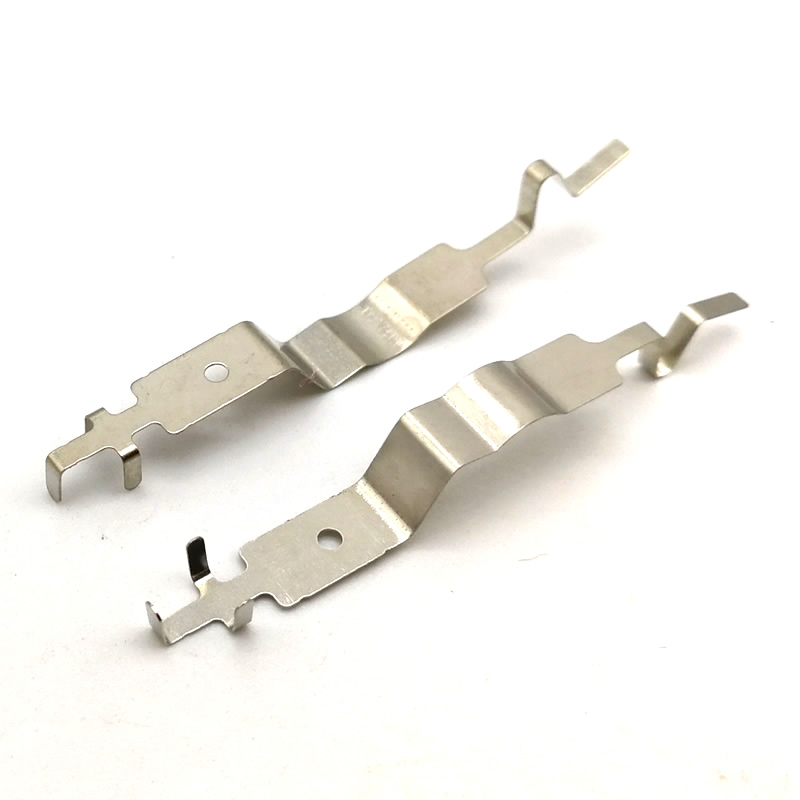

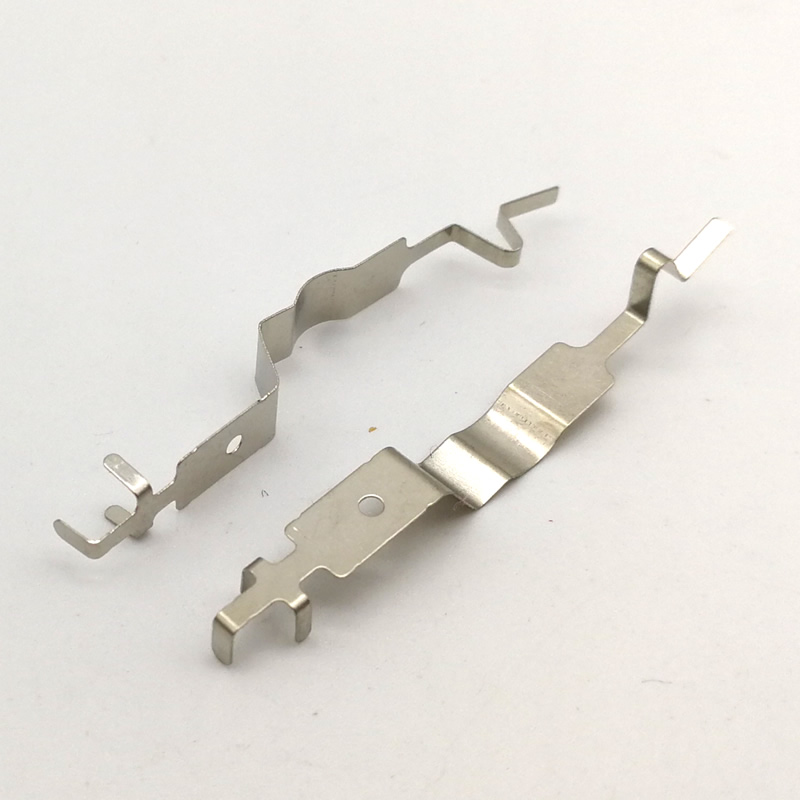

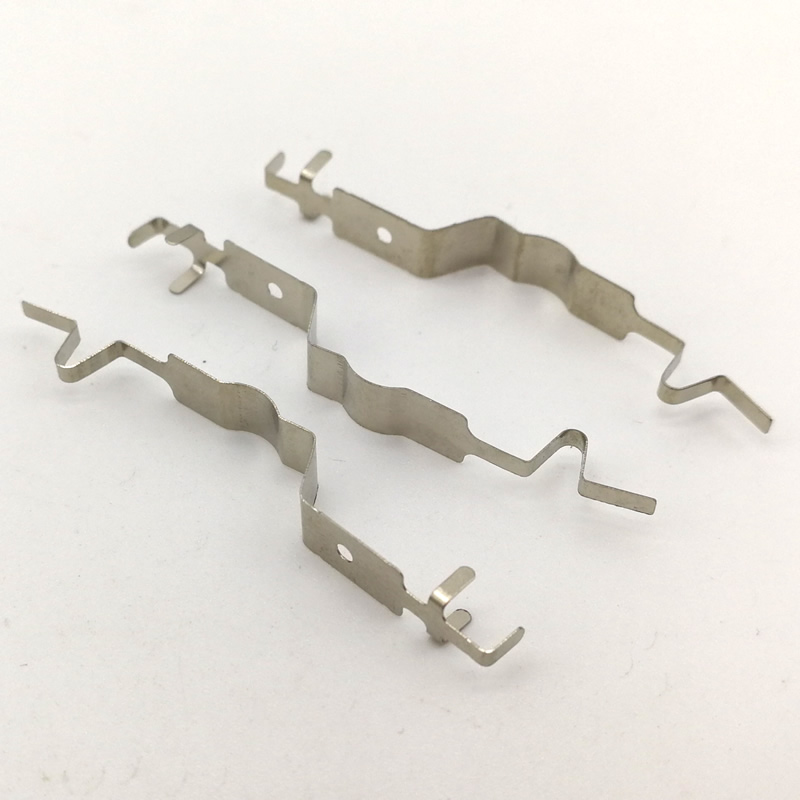

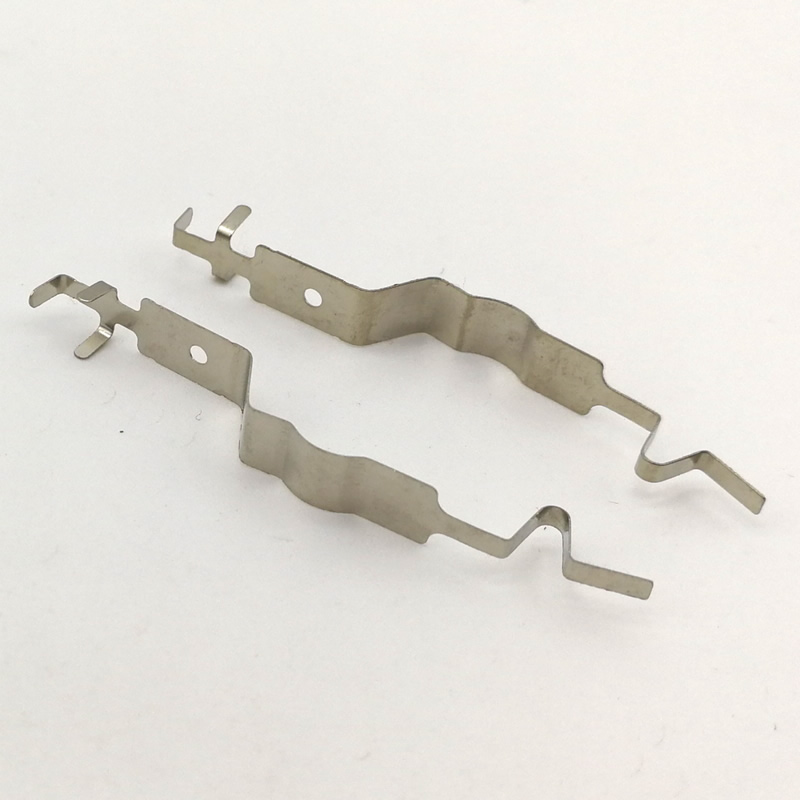

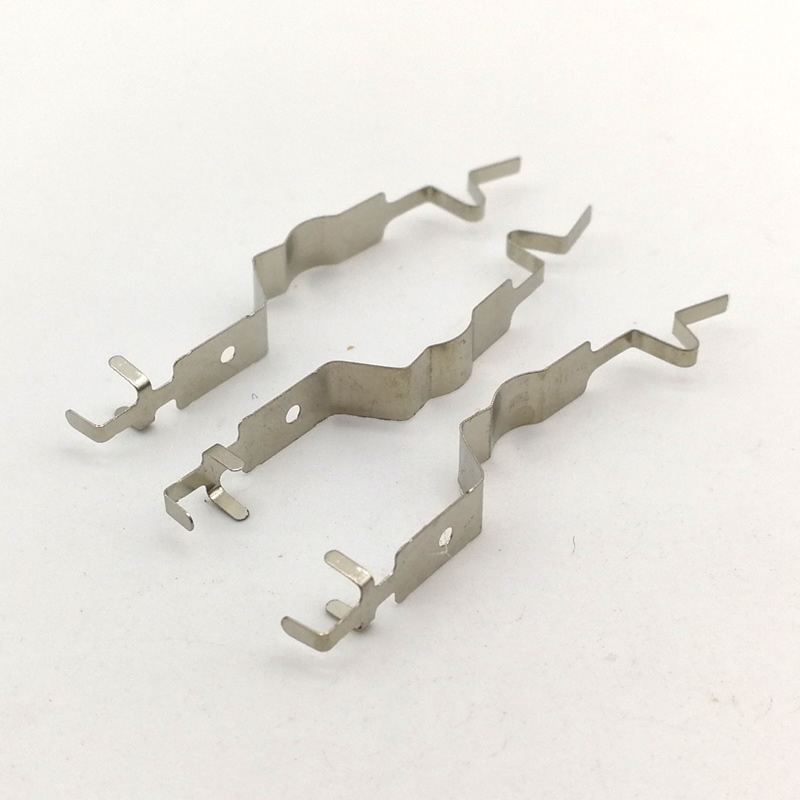

Przykłady tłoczenia małych części obejmują styki złącza, styki sprężynowe, osłony osłon, zaciski akumulatora, ogniwa zegarka, wsporniki czujników i końcówki narzędzi chirurgicznych.

Ekonomiatłoczenie małych częścisą wyjątkowe. Chociaż cena jednostkowa jest niska, oprzyrządowanie jest gęste (wiele wgłębień na matrycę), a wymagania jakościowe są wyjątkowo wysokie. Nuote Metals udoskonalił proces, aby zapewnić niezawodność na dużą skalę.

Dlaczego warto wybrać Nuote Metals do tłoczenia małych części?

Prasy specjalistyczne do małych części

Standardowe prasy do tłoczenia nie są idealnetłoczenie małych części. Nuote Metals obsługuje szybkie i precyzyjne prasy wyposażone w:

Krótkie długości skoku – 10 mm do 30 mm (skraca czas powietrza, zwiększa SPM)

Ramy tłumiące wibracje – Utrzymują wyrównanie matrycy przy dużych prędkościach

Serwoposuw z dokładnością ±0,02 mm – niezbędny w przypadku cienkich, wąskich cewek

Czujniki wbudowane w matrycę – wykrywają zacięcia, wyrzucanie części i zużycie narzędzia

Oprzyrządowanie zaprojektowane do miniaturowych funkcji

Nasze umierają zatłoczenie małych częściużywać:

Stemple z mikromielonego węglika – średnica zaledwie 0,3 mm

Płytki z węglika wolframu – wytrzymują zużycie cykliczne

Pozytywny wyrzut części – kołki powietrzne lub sprężynowe zapobiegają sklejaniu się

Optyczne stacje weryfikacji – kamery wbudowane do wymiarów krytycznych

Protokoły dotyczące pomieszczeń czystych i postępowania

Małe części łatwo ulegają zniszczeniu lub zanieczyszczeniu.Metale Nuoteutrzymuje:

Dedykowane linie do pakowania małych części – tace antystatyczne, taśmy i szpule lub torby niestandardowe

Podajniki magnetyczne i wibracyjne – Do automatycznego liczenia i pakowania

100% kontrola wzrokowa – w powiększeniu wykrywa wady powierzchni niewidoczne gołym okiem

Specyfikacje techniczne dotyczące tłoczenia małych części

Opcje materiałowe

Tworzywo	Wspólna grubość (mm)	Typowe małe części
Stal niskowęglowa (SPCC, 1008)	0,15 – 1,0	Podkładki, przekładki, zaciski
Stal nierdzewna (304, 301 półtwarda)	0,10 – 0,8	Styki sprężynowe, ostrza medyczne
Mosiądz (C260, C268)	0,10 – 0,8	Styki złącza, zaciski
Brąz fosforowy (C5191)	0,10 – 0,5	Sprężyny przekaźników, łopatki przełączające
Miedź berylowa (C17200)	0,10 – 0,5	Wysokowydajne sprężyny, styki akumulatora
Aluminium (5052, 1100)	0,15 – 1,0	Osłony EMI, rozpraszacze ciepła
Srebro niklowe	0,10 – 0,5	Ozdobna listwa elektroniczna, styki odporne na korozję

Możliwości wymiarowe tłoczenia małych części

Metale Nuoteosiąga następujące tolerancje natłoczenie małych części.

Parametr	Standardowe możliwości	Wysoka precyzja (na żądanie)
Minimalna długość/szerokość części	1,0 mm	0,8 mm
Minimalna średnica otworu	0,3 mm (0,5 mm dla grubszych materiałów)	0,2 mm (ze stemplem węglikowym)
Tolerancja środka od otworu do otworu	±0,025 mm	±0,010 mm
Tolerancja konturu półfabrykatu	±0,025 mm	±0,015 mm
Kąt zgięcia	±0,5°	±0,3°
Płaskość (długość powyżej 10 mm)	±0,05 mm	±0,02 mm
Wysokość zadziorów (ścięte krawędzie)	≤0,03 mm	≤0,01 mm (z wtórnym gratowaniem)
Tolerancja grubości wybicia	±0,010 mm	±0,005 mm

Prędkości i wolumeny produkcji

Grubość materiału	Typowa prędkość prasy (SPM)	Dzienna produkcja (na zmianę)	Minimalne ekonomiczne zamówienie
0,1 – 0,3 mm	800 – 1200	400 000 – 600 000	500 000 sztuk
0,3 – 0,8 mm	400 – 800	200 000 – 400 000	200 000 sztuk
0,8 – 1,5 mm	200 – 400	100 000 – 200 000	100 000 sztuk

Notatka:tłoczenie małych częściprzy mniejszych ilościach może być bardziej ekonomiczne przy użyciu cięcia laserowego lub trawienia chemicznego.Metale Nuotepodaje zalecenia dotyczące procesu w ofercie.

Typowe konfiguracje matryc do tłoczenia małych części

Typ matrycy	Liczba stacji	Typowe wgłębienia na szerokość paska	Najlepsze dla
Progresywny jednorzędowy	8 – 20	1 – 2	Skomplikowane części z zagięciami, monetami lub wieloma kolczykami
Progresywny wielorzędowy	10 – 30	4 – 16	Proste części płaskie (podkładki, zaciski, zaciski)
Matryca transferowa	6 – 12	1 (ale duży pasek)	Większe małe części (ponad 15 mm) wymagające ciężkiego formowania

Metale Nuotewykorzystuje matryce wielorzędowe do dużych objętościtłoczenie małych części, redukując odpady taśmy i zwiększając wydajność na skok prasy.

Zastosowania tłoczenia małych części

Metale Nuotezaopatrzeniestemplowanie małej częścidla branż, w których precyzja w miniaturowej skali ma kluczowe znaczenie.

Elektronika i złącza

Styki złącza USB i HDMI (mosiądz lub brąz fosforowy)

Styki uchwytu karty SIM (stal nierdzewna, niklowana)

Styki sprężynowe baterii do urządzeń do noszenia

Palce ekranujące i zaciski uziemiające (miedź berylowa)

Ramki prowadzące do czujników i diod LED

Urządzenia medyczne

Kowadełko i elementy wkładu zszywacza chirurgicznego

Końcówki narzędzi dentystycznych (nierdzewne, o ostrych krawędziach)

Wszczepialne łączniki urządzeń (tytan lub stal nierdzewna 316L)

Pierścienie blokujące piastę cewnika

Styki diagnostyczne paska testowego (pozłacane)

Motoryzacja i pojazdy elektryczne

Zaciski skrzynki bezpiecznikowej (mosiądz cynowany)

Zaciski wiązki przewodów (stal sprężynowa)

Wsporniki montażowe czujnika (cienka stal)

Ostrza stykowe portu ładowania

Szyny zbiorcze systemu zarządzania baterią (mały format)

Zegarmistrzostwo i mikromechanika

Mostki przekładni zębatej (mosiądz)

Trzpienie do ręcznego ustawiania (wytłoczki do dalszej obróbki)

Zaciski sprężynowe obudowy

Pierścienie dystansowe ruchu

Produkty konsumenckie

Styki ładowania słuchawek dousznych (stal pozłacana)

Płyty montażowe silnika drona (aluminium)

Zaciski akumulatora pilota

Suwaki zamka błyskawicznego i uchwyty (mała tłoczona stal)

Elementy klamer do plecaków

Zapewnienie jakości tłoczenia małych części – EEAT w praktyce

Metale Nuotestosuje specjalistyczne protokoły jakości dla miniaturowych komponentów.

Doświadczenie w pracy z mikronarzędziami

Nasi producenci narzędzi mają dziesiątki lat doświadczenia w szlifowaniu stempli o średnicy zaledwie 0,3 mm. Stosujemy elektrodrążenie drutowe i szlifowanie przyrządowe, aby uzyskać luz matrycy wynoszący 5–8% na stronę – co jest krytyczne dla czystego ścinania cienkich materiałów bez zadziorów.

Doświadczenie w inspekcji przy dużym powiększeniu

Do tłoczenia małych części standardowe narzędzia pomiarowe nie są wystarczające. Nuote Metals wykorzystuje:

Wizyjne systemy pomiarowe – powiększenie 100x z rozdzielczością submikronową

Mikrometry laserowe Keyence – pomiar bezkontaktowy z szybkością 1000 odczytów/sekundę

Skaningowa mikroskopia elektronowa (SEM) – do analizy uszkodzeń i weryfikacji jakości krawędzi (w razie potrzeby zlecana na zewnątrz)

Autorytatywność dzięki standardom branżowym

Nasztłoczenie małych częściprzestrzegać:

ISO 9001:2015 – Zarządzanie jakością

IPC-610 – Dopuszczalność zespołów elektronicznych (dla złączy i części stykowych)

RoHS i REACH – Zgodność materiałowa dla elektroniki

IATF 16949 – Jakość motoryzacyjna (dostępna dla małych części samochodowych)

Zaufaj dzięki 100% automatycznej kontroli

Do krytycznego tłoczenia małych części,Metale Nuoteprzybory:

Czujniki optyczne w matrycy – weryfikacja obecności części i podstawowej geometrii przy 1200 SPM

Sortowanie wizyjne po stemplu – odrzuca części z wadami wymiarowymi lub powierzchniowymi

Taśma i szpula z automatycznym zliczaniem – zapewnia dokładne ilości bez brakujących elementów

Typowe wyzwania związane z tłoczeniem małych części i sposoby ich rozwiązywania przez firmę Metale Nuote

Wyzwanie	Pierwotna przyczyna	Roztwór metali Nuote
Zadziory na mikrootworach	Odchylenie stempla lub niewłaściwy luz	Stemple węglikowe z prowadzonymi płytkami zdzierającymi; luz zoptymalizowany pod względem grubości
Część przyklejająca się do stempla (wybieranie)	Próżnia lub ładunek statyczny	Pozytywny wyrzut powietrza; stemple powlekane (TiN lub DLC); Jonizator antystatyczny
Niespójność wymiarowa na szerokości paska	Nierówne napięcie cewki lub błąd podawania	Zasilanie serwo ze sterowaniem w pętli zamkniętej; prostownica z rolkami dociskowymi
Wygięte lub skręcone części po wytłoczeniu	Naprężenia szczątkowe spowodowane zbijaniem lub zginaniem	Odprężanie liniowe (ciepło); stacje przeciwzginające
Brakujące części podczas pakowania	Atrakcyjność statyczna lub mały rozmiar	Tace antystatyczne; automatyczne podajniki wibracyjne z czujnikami zliczającymi

Często zadawane pytania dotyczące tłoczenia małych części

Poniżej znajdują się najczęstsze zapytania techniczne otrzymywane przezMetale Nuotew sprawietłoczenie małych części.

P1: Jaki jest najmniejszy rozmiar tłoczenia małych części, jaki może wyprodukować Nuote Metals?

Odp.: Nuote Metals produkuje małe części do tłoczenia o długości zaledwie 0,8 mm i szerokości 0,3 mm, przy grubości materiału 0,1 mm. Praktyczne minimum zależy od złożoności funkcji. W przypadku prostej podkładki płaskiej lub podkładki kontaktowej możemy tłoczyć części o średnicy do 0,5 mm za pomocą narzędzi z węglików spiekanych i pras szybkoobrotowych. W przypadku części wymagających otworów minimalna średnica otworu wynosi 0,2 mm (grubość materiału ≤0,15 mm). W przypadku części z zagięciami lub formami minimalny rozmiar części wynosi około 1,5 mm w dowolnym wymiarze, aby zapewnić luz na narzędzia. Jeśli tłoczenie małych części jest mniejsze niż te limity, Nuote Metals może zalecić alternatywne procesy, takie jak trawienie fotochemiczne (PCM) lub mikroobróbka laserowa. Zachęcamy do przesłania rysunku do oceny wykonalności – nasi inżynierowie doradzą, czy tłoczenie jest wykonalne technicznie i ekonomicznie.

P2: W jaki sposób Nuote Metals kontroluje zadziory na tłoczeniu małych części, zwłaszcza gdy części będą obsługiwane lub będą miały kontakt z wrażliwymi elementami?

Odp.: Kontrola zadziorów jest najważniejszym problemem związanym z jakością tłoczenia małych części.Metale Nuotestosuje podejście trójpoziomowe. Po pierwsze, zoptymalizowane luzy matrycy: w przypadku cienkich materiałów (poniżej 0,3 mm) utrzymujemy luz między stemplem a matrycą na poziomie zaledwie 3–5% na stronę, co znacznie zmniejsza powstawanie zadziorów, ale wymaga stempli z węglików spiekanych, aby zapobiec zużyciu. Po drugie, konserwacja ostrych narzędzi: śledzimy liczbę uderzeń stempla i wymieniamy lub ponownie ostrzymy stemple co 500 000 do 2 000 000 uderzeń, w zależności od ścieralności materiału. Po trzecie, wtórne gratowanie w przypadku krytycznego tłoczenia małych części: oferujemy bębnowanie wibracyjne z użyciem mediów ceramicznych lub plastikowych, które pozwala uzyskać jednolity promień krawędzi 0,01–0,03 mm i usunąć zadziory do wysokości ≤0,01 mm. W przypadku części, które nie tolerują wykrywalnych zadziorów (np. ostrza medyczne lub styki elektryczne, które nie mogą zarysować współpracujących powierzchni), oferujemy elektropolerowanie (w przypadku stali nierdzewnej) lub obróbkę strumieniowo-ścierną mikrościerną. Określ maksymalną dopuszczalną wysokość zadziorów na rysunku, a Nuote Metals wybierze odpowiedni proces.

P3: Jaki jest typowy czas realizacji oprzyrządowania i pierwszych próbek tłoczenia małych części?

Odp.: Terminy realizacji dlatłoczenie małych częścizależą od złożoności części i konstrukcji matrycy. W przypadku prostych części płaskich (podkładki, zaciski, końcówki), w których można zastosować matryce wielorzędowe z 2–4 stacjami, Nuote Metals zazwyczaj dostarcza pierwsze próbki w ciągu 15–20 dni roboczych po zatwierdzeniu rysunku. W przypadku złożonego tłoczenia małych części z wieloma zagięciami, wybijaniem i przebijaniem, wymagających matryc progresywnych z 8–15 stacjami, czas realizacji oprzyrządowania waha się od 25–35 dni roboczych. Oferujemy przyspieszoną usługę (dodatkowe 30% opłaty za oprzyrządowanie), która skraca czas realizacji o 7–10 dni. Po zatwierdzeniu oprzyrządowania zapewniamy 20 bezpłatnych próbek do kontroli klienta. Czas realizacji produkcji w przypadku tłoczenia małych części wynosi zazwyczaj 10–15 dni roboczych w przypadku zamówień do 500 000 sztuk, przy założeniu, że galwanizacja lub operacje wtórne są standardem. Skontaktuj się z Nuote Metals i przekaż rysunek części, aby uzyskać konkretny harmonogram.

P4: W jaki sposób pakowane są małe części do tłoczenia, aby zapobiec utracie lub uszkodzeniu podczas transportu? Czy możecie dostarczyć taśmę i szpulę do automatycznego montażu?

Odp.: Tak, Nuote Metals oferuje wiele opcji pakowaniatłoczenie małych części. Do ręcznego montażu lub stosowania w małych ilościach zapewniamy antystatyczne torby foliowe ze zgrzewanymi zamknięciami i środkiem osuszającym, zwykle pakowane po 1 000–10 000 sztuk na worek (w zależności od wielkości części). Do zautomatyzowanego montażu typu pick-and-place oferujemy opakowania na taśmach i szpulach zgodne ze standardami EIA-481 — dostępne dla części o wymiarach zaledwie 1,0 mm x 1,0 mm. Nasz serwis taśm i szpul obejmuje antystatyczną taśmę nośną, taśmę wierzchnią o kontrolowanej sile odrywania oraz plastikowe szpule o średnicy 7 cali i 13 cali. W przypadku bardzo małych lub delikatnych tłoczeń małych części oferujemy również tacki na wafle (standard JEDEC) z indywidualnymi kieszeniami zapobiegającymi stykaniu się części. W przypadku zamówień wielkonakładowych możemy zapewnić opakowania zbiorcze z automatycznym zliczaniem i etykietowaniem. Określ preferowaną metodę pakowania w momencie składania oferty — zazwyczaj nie ma dodatkowej opłaty za taśmę i szpulę w przypadku zamówień powyżej 50 000 sztuk.
