Nity z łbem płaskim żelaznym

Nit z łbem płaskim nie wymaga zagłębienia. Znajduje się około 0,8–1,2 mm nad powierzchnią – wystarczająco nisko, aby można było stosować w przypadku zespołów o ograniczonym prześwicie, ale bez dodatkowego etapu obróbki w postaci łba stożkowego. Jest to praktyczne, niskoprofilowe zapięcie.

Nity z łbem płaskim żelaznymWeź ten praktyczny projekt i dodaj najważniejszą cechę w produkcji przemysłowej: opłacalność. Stal niskowęglowa to najmocniejszy materiał na dolara wydanego, co czyni ją domyślnym wyborem w przypadku produkcji na dużą skalę. Żelazo jest mocne, niedrogie i przy odpowiednim wykończeniu sprawdza się w większości środowisk.

Jeśli Twój budżet jest napięty, a wielkość produkcji duża, logicznym rozwiązaniem będą nity z łbem płaskim żelazne.

Żelazo kontra stal – szybkie wyjaśnienie

In the fastener industry, “iron” and “steel” generally refer to the same product – a rivet made from low‑carbon steel (1008, Q195, SPCC grades). Termin „żelazo” ma charakter historyczny; „stal” jest bardziej precyzyjna. W Nuote Metals używamy obu. Materiał jest taki sam. Różnica polega na wyszukiwanym haśle – a strona, którą czytasz, istnieje, ponieważ niektórzy klienci wyszukują „żelazo”, a inni „stal”.

Dlaczego żelazo ma znaczenie:Zapewnia wytrzymałość na rozciąganie 400–500 MPa przy najniższym koszcie ze wszystkich popularnych materiałów nitowych. To połączenie zapewnia rentowność przemysłowych linii produkcyjnych.

Solidne czy półrurowe – wybierz odpowiedni projekt

Nity z łbem płaskim żelaznymdostępne są w dwóch wzorach.

Solidny nitjest w pełni solidny – cały trzon odkształca się podczas montażu, zapewniając maksymalną wytrzymałość na ścinanie i rozciąganie. Jest to właściwy wybór w przypadku połączeń konstrukcyjnych, zespołów nośnych i zastosowań, w których awaria nie jest wykluczona. Nity z litego żelaza przy pojedynczym ścinaniu zapewniają ciśnienie około 38 000 psi.

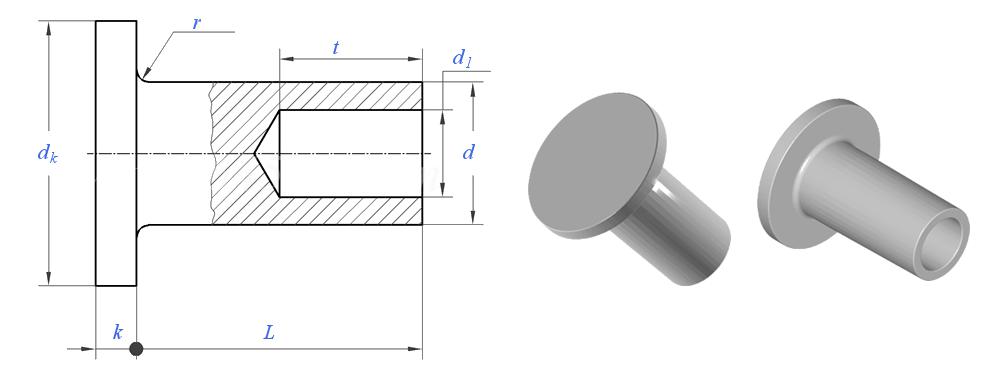

Nit półrurowyma płytką wnękę na ogonie (45–55% długości lufy). Podczas montażu tylko cienka ścianka tego pustego profilu wysuwa się na zewnątrz, co wymaga około 70% mniejszej siły osadzania. Zachowuje 80–90% wytrzymałości pełnego nitu, ale instaluje się znacznie szybciej i jest delikatniejszy w przypadku cienkich lub delikatnych materiałów.

Wybierz solidnydo połączeń konstrukcyjnych, gdzie wymagana jest maksymalna wytrzymałość.Wybierz półrurkędo produkcji wielkoseryjnej, cienkich materiałów i szybszych linii montażowych.

Jedno prawdziwe zastosowanie – montaż ramy przenośnika przemysłowego

Producent systemów przenośników do dużych obciążeń potrzebował niedrogiego łącznika o dużej wytrzymałości do montażu sekcji ramy stalowej. Ramy poddawane były ciągłym wibracjom i dużym obciążeniom – z biegiem czasu dotychczasowe nity półrurowe poluzowały się. Klient potrzebował trwałego łącznika, który nie poluzowałby się pod wpływem wibracji, za cenę uzasadnioną w przypadku produkcji na dużą skalę.

Dostarczyliśmy nity pełne z łbem płaskim z ocynkowanej stali – trzpień 6,0 mm, łeb 11,0 mm, długość całkowita 20,0 mm. The solid construction delivered permanent clamping force that would not loosen under vibration. The flat head sat low on the frame surface, clearing adjacent components. The zinc plating provided corrosion protection for the industrial environment. Klient przetestował 500 nitów na 100 odcinkach przenośnika. Po 12 miesiącach ciągłej pracy zero luzów, zero awarii. Obecnie zamawiają nity z łbem płaskim żelaznym w partiach po 300 000 sztuk rocznie.

Gdzie używane są żelazne nity z łbem płaskim

Żelazne nity z łbem płaskim są stosowane w szerokiej gamie zastosowań ciężkich i przemysłowych:

• Urządzenia przemysłowe – Ramy maszyn, systemy przenośników, połączenia konstrukcyjne
• Produkcja mebli – ramy o dużej wytrzymałości, zespoły zawiasów, regały przemysłowe
• Motoryzacja – Elementy ram, części zawieszenia, zespoły konstrukcyjne
• Budownictwo – Połączenia konstrukcji stalowych, okucia architektoniczne
• Komponenty szynowe – Połączenia konstrukcyjne, zespoły paneli
• Bramy i ogrodzenia – Montaż bram metalowych, połączenia paneli ogrodzeniowych
• Sprzęt rolniczy – Zespoły narzędzi, połączenia ram

Materiały i wykończenia – co oferujemy

Tworzywo:Stal niskowęglowa (1008 / Q195 / SPCC). Wytrzymałość na rozciąganie: 400–500 MPa.

Dostępne wykończenia:

Jeśli aplikacja jest stale mokra lub znajduje się w środowisku przybrzeżnym, zalecamy przejście na nity z łbem płaskim ze stali nierdzewnej. Do wszystkiego innego sprawdzi się żelazko z odpowiednim wykończeniem.

O firmie Nuote Metals – firmie i produkcji nitów

Jesteśmy producentem elementów złącznych z siedzibą w Dongguan, posiadającym ponad dziesięcioletnie doświadczenie w procesie kucia na zimno. Our facility runs 45 cold‑heading machines capable of producing rivets from 0.8mm to 10mm in diameter, in both solid and semi‑tubular designs. Utrzymujemy tolerancję ± 0,05 mm w przypadku standardowych wymiarów i posiadamy w magazynie ponad 3000 rozmiarów w celu szybkiego pobierania próbek i produkcji.

Wysyłamy do producentów w Ameryce Północnej, Europie, Azji i poza nią.

Nasz sprzęt kontrolny – jak weryfikujemy jakość

Nie opieramy się na losowym pobieraniu próbek. Każda partia nitów żelaznych z łbem płaskim jest sprawdzana przy użyciu skalibrowanego sprzętu kontrolnego:

Mikrometr laserowy– Szybki, bezdotykowy pomiar średnicy trzpienia z dokładnością do ±0,02 mm

Komparator optyczny (projektor profilowy)– Kontrola geometrii, średnicy, wysokości i profilu główki

System pomiaru obrazu 2,5D– Pełny pomiar konturu i weryfikacja koncentryczności

Twardościomierz Rockwella– Weryfikacja twardości surowca i gotowego produktu

Spektrometr– Weryfikacja składu materiału

Komora testowa mgły solnej– Jeśli jest to wymagane, badanie odporności na korozję (ASTM B117).

Grubościomierz XRF– Weryfikacja grubości poszycia

Cały sprzęt jest co roku kalibrowany przez akredytowane laboratoria zewnętrzne. Dokumentacja kontroli jest przechowywana przez pięć lat i dołączana do każdej przesyłki.

Trzy pytania, na które często odpowiadamy

P: „Czy mogę otrzymać próbki do testów – jaki jest czas realizacji i koszt?”

O: Tak. W przypadku standardowych specyfikacji magazynowych próbki są bezpłatne – płacisz tylko za wysyłkę. Czas realizacji próbki wynosi 5–7 dni dla rozmiarów standardowych. W przypadku niestandardowych rozmiarów lub niestandardowych narzędzi skontaktuj się z naszym zespołem sprzedaży, aby uzyskać przykładowy koszt i harmonogram.

P: „Jaka jest minimalna ilość zamówienia (MOQ) na żelazne nity z łbem płaskim?”

Odp.: Nasze standardowe MOQ dla nitów z łbem płaskim żelaznym wynosi 20 000 sztuk. Dotyczy to standardowych rozmiarów i wykończeń. For custom sizes, special finishes, or non‑standard head dimensions, the MOQ may be higher – typically 50,000 pieces – due to tooling and setup costs. Zalecamy rozpoczęcie od zamówienia próbnego na 20 000 sztuk, aby sprawdzić nity na linii produkcyjnej, zanim zdecydujesz się na większe ilości. Dla klientów o rocznym wolumenie przekraczającym 500 000 sztuk oferujemy rabaty ilościowe i organizację magazynów konsygnacyjnych. Skontaktuj się z naszym zespołem sprzedaży, przedstawiając swoje specyficzne wymagania – przedstawimy jasną wycenę z MOQ, czasem realizacji i ceną.

P: „Jaka jest zalecana siła osadzania nitów żelaznych z łbem płaskim i jak ją dostosować do różnych grubości?”

Odp.: W przypadku nitu z łbem płaskim o średnicy 5 mm z litego żelaza zalecana siła osadzania wynosi około 3,5 tony. W przypadku półrurowych spada do około 1,0–1,2 tony – 70% mniej. Z reguły siła osadzania wzrasta wraz ze średnicą trzpienia. W przypadku grubszych stosów materiałów użyj lufy o długości 1,5–2,0 mm dłuższej niż całkowita grubość materiału. Jeśli nie masz pewności, zacznij od próbki testowej i reguluj nacisk prasy, aż klincz utworzy się czysto i bez pęknięć. Możemy zalecić optymalne siły osadzania dla konkretnego rozmiaru nitu i grubości materiału – prześlij nam swoje specyfikacje.
