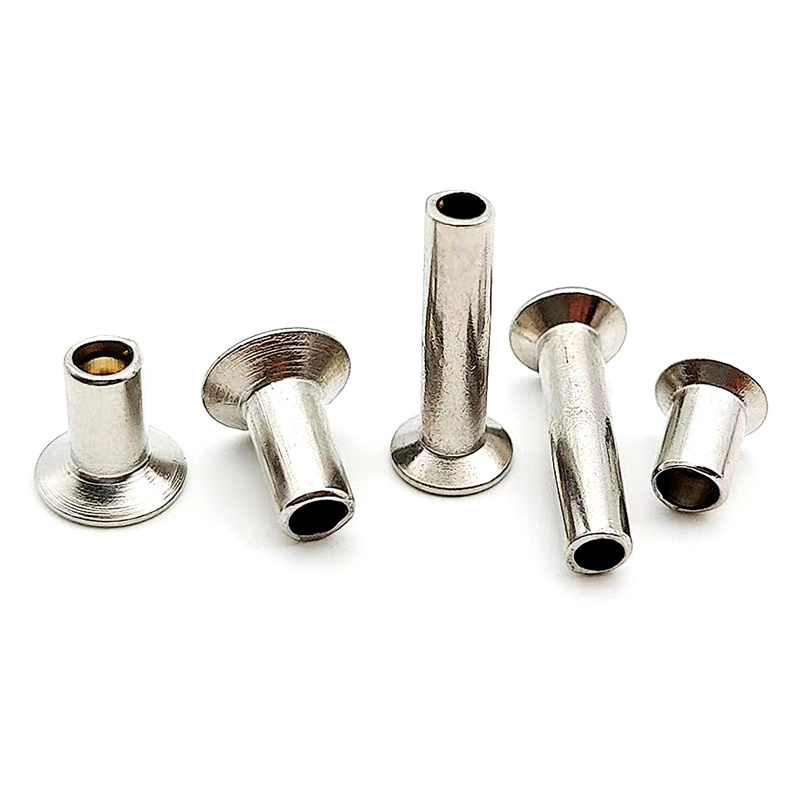

Nity półpuste z łbem stożkowym

Nity półpuste z łbem stożkowymłączą zerowy występ z 70% mniejszą siłą osadzania. Zwężająca się główka leży równo z powierzchnią. Półpusta wnęka zmniejsza siłę osadzania o około 70% w porównaniu z nitem pełnym. Szybkie ustawienie. Wykończenie gładkie. Żadnego zaczepiania. Żadnych zakłóceń.

Jest to nit, który wybierasz, gdy powierzchnia musi być gładka, a linia montażowa musi się poruszać.

Łeb stożkowy a płaski – różnica w wykończeniu na płasko

Wybierz łeb stożkowy, gdy:Połączenie musi być całkowicie gładkie. Nit znajduje się na powierzchni ślizgowej lub części współpracującej. Wystająca główka utrudniałaby montaż. Chcesz gładkiego wykończenia, ale nadal potrzebujesz szybkiego montażu przy użyciu niewielkiej siły.

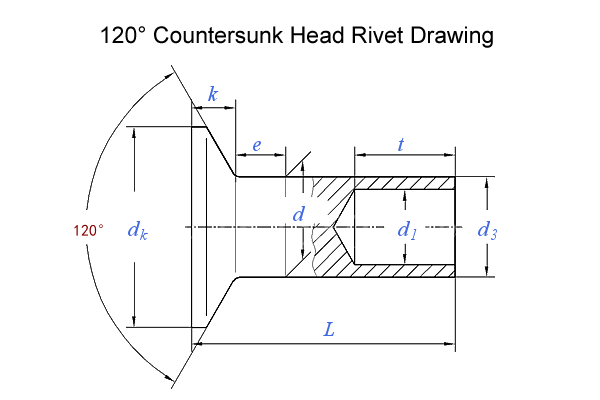

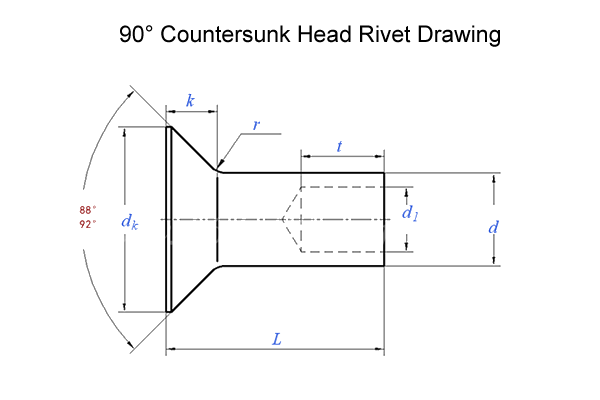

Kąty główki – 90° w porównaniu do 120° w porównaniu z innymi

Dopasuj swoje narzędzie do pogłębiania. Nit o niewłaściwym kącie będzie albo siedział dumnie, albo siedział zbyt głęboko. Zalecamy dopasowanie kąta istniejącego pogłębiacza. Jeśli nie masz pewności, najbardziej powszechnym rozwiązaniem jest kąt 90°, który jest kompatybilny z większością standardowych bitów pogłębiających.

Materiały i wykończenia – co oferujemy

Przybory:Stal węglowa (ocynkowana), stal nierdzewna (304/316, pasywowana), mosiądz (C2680), miedź (C11000), aluminium (1100/5052/5056)

Wykończenia:Ocynkowane, niklowane, pasywowane, lakierowane, oksydowane na czarno, gładkie

Jedno prawdziwe zastosowanie – obudowa elektronicznego panelu sterowania

Producent przemysłowych paneli sterujących potrzebował do montażu podzespołów w metalowej obudowie bez wystających elementów mocujących. Panele musiały być ułożone jedna na drugiej. Poprzednie nity z łbem okrągłym ocierały się o współpracujące panele podczas montażu i tworzyły szczeliny. Pogłębianie było już częścią ich procesu – potrzebowali tylko odpowiedniego nitu.

Dostarczyliśmy nity półdrążone z łbem stożkowym ze stali nierdzewnej – trzpień 4,0 mm, łeb 8,0 mm, kąt 90°, długość lufy 10,0 mm, wykończenie pasywowane. Głowica przylega do powierzchni panelu – koniec ze skrobaniem, koniec z powstawaniem szczelin. Półpusta wnęka zmniejsza siłę osadzania z 3,5 tony do 1,0 tony. Klient przetestował 1000 nitów na 500 panelach. Po 10 000 cykli montażowych zero awarii. Obecnie zamawiają nity półdrążone z łbem stożkowym w partiach po 150 000 sztuk rocznie.

O naszej firmie – i jak wykonujemy Twoje niestandardowe nity

Jesteśmy producentem elementów złącznych z siedzibą w Dongguan, posiadającym ponad dziesięcioletnie doświadczenie w procesie kucia na zimno. Specjalizujemy się w nitach półpustych z pięciu rodzin materiałów – stali węglowej, stali nierdzewnej, mosiądzu, miedzi i aluminium – o średnicy trzpienia od 0,8 mm do 10 mm.

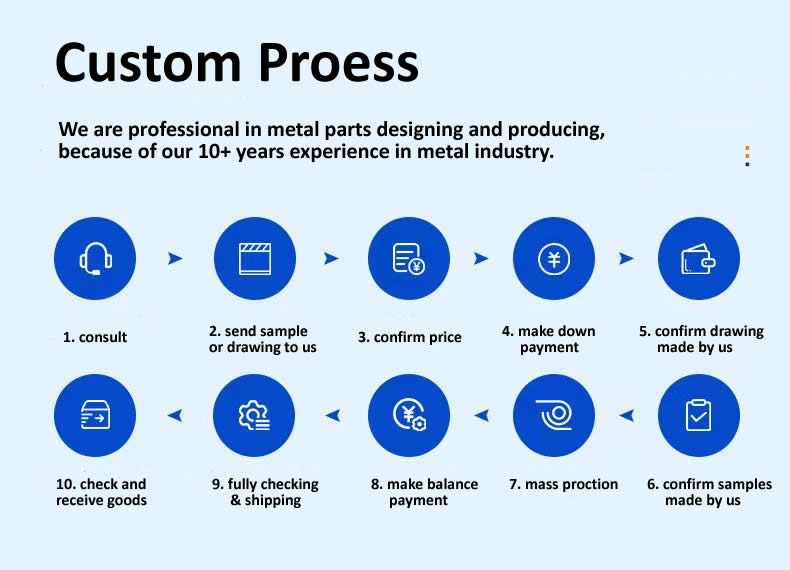

Oto jak współpracujemy z Tobą od projektu po dostawę:

1. Konsultacje– Udostępniasz swój rysunek, grubość materiału, kąt główki i wymagania ilościowe. Omówimy Twoje zastosowanie i zaproponujemy optymalną specyfikację.

2. Rysunek i wycena– Nasi inżynierowie przygotowują rysunek produkcyjny w oparciu o Twoje wymagania. Zapewniamy jasną wycenę – cenę jednostkową, koszt oprzyrządowania (jeśli występuje) i czas realizacji.

3. Zatwierdzenie rysunku– Przesyłamy rysunek do potwierdzenia. Żadna produkcja nie rozpocznie się bez Twojego podpisu.

4. Produkcja próbek– Produkujemy pierwsze artykuły (20–50 sztuk) i wysyłamy je do Ciebie do testów. Sprawdzamy kąt główki, głębokość wnęki, wymiary i wykończenie, zanim opuszczą nasz zakład.

5. Produkcja masowa– Po zatwierdzeniu próbki uruchamiamy pełną produkcję na naszych 45 maszynach do tłoczenia na zimno.

6. Kontrola jakości– 100% sortowanie optyczne dla kluczowych wymiarów. Próbka AQL zweryfikowana ręcznie. Wydana pełna dokumentacja – raport wymiarowy, certyfikat materiałowy i Certyfikat Zgodności.

7. Wysyłka– Pakiet dostosowany do Twoich wymagań. W załączeniu pełna dokumentacja.

8. Kontynuacja– Sprawdzamy, czy wszystko dotarło i działa zgodnie z oczekiwaniami.

Przykładowy czas realizacji:5–7 dni w przypadku specyfikacji standardowych; oprzyrządowanie niestandardowe: 15–20 dni.

Dlaczego klienci nas wybierają – prawdziwe opinie

Producenci, którzy korzystają z naszych nitów półdrążonych z łbem stożkowym, wracają do nas z tych samych powodów:

Zerowy występ– Głowy przylegają do powierzchni. Żadnych zaczepów, żadnych zakłóceń.

Ustawienie małej siły– 70% mniejsza siła niż nity pełne. Chroni cienkie panele.

Stałe kąty główki– 90°, 120° lub niestandardowe – sprawdzane przy każdym pierwszym artykule.

Szybkie próbki – 5–7 dni.

Współpracujemy z producentami obudów do elektroniki, wnętrz samochodowych, paneli lotniczych, produkcji blach, urządzeń i oznakowań – w Ameryce Północnej, Europie i Azji.

Dwa pytania, na które często odpowiadamy

P: „Jaki jest najlepszy sposób, aby po instalacji łeb stożkowy idealnie przylegał do powierzchni?”

Odp.: Trzy rzeczy decydują o dopasowaniu powierzchni nitu: kąt łba nitu musi pasować do narzędzia pogłębiającego; głębokość pogłębienia musi odpowiadać wysokości główki; a siła osadzania musi być przykładana równomiernie. Zalecamy umieszczenie nitu testowego w próbce rzeczywistego materiału przed rozpoczęciem produkcji. Jeśli główka stoi dumnie, pogłębiacz jest zbyt płytki lub kąt jest nieprawidłowy. Jeśli jest osadzony zbyt głęboko, pogłębiacz jest zbyt głęboki. Prawidłowe dopasowanie oznacza, że ​​nie czujesz krawędzi główki, gdy przesuwasz palcem po powierzchni – jest bezszwowa. Możemy dostarczyć dopasowane narzędzia do ustawiania, które zapewniają równomierny nacisk i spójne dopasowanie do płaszczyzny.

P: „Kiedy nie należy używać nitów półdrążonych z łbem stożkowym – jakie są ograniczenia?”

Odp.: Nity z łbem stożkowym nie nadają się do bardzo cienkich materiałów (poniżej 1,0 mm). Pogłębiacz usuwa materiał, który może osłabić cienkie panele lub spowodować odkształcenia. W przypadku materiałów o grubości poniżej 1,0 mm zalecamy zamiast nich nity z łbem płaskim. Łby stożkowe również wymagają dostępu do obu stron montażu – z jednej strony trzeba wstępnie nawiercić wgłębienie, a z drugiej założyć nit. Jeśli dostęp jest tylko z jednej strony, lepszym wyborem będą nity zrywalne. Wreszcie, łby stożkowe nie są zalecane do zastosowań, w których łeb musi przenosić znaczne obciążenie rozciągające – łeb stożkowy zmniejsza pole przekroju poprzecznego w porównaniu z łbem płaskim lub okrągłym. Do zastosowań konstrukcyjnych poddawanych dużym obciążeniom należy wybrać nit pełny z łbem płaskim lub z łbem okrągłym.
