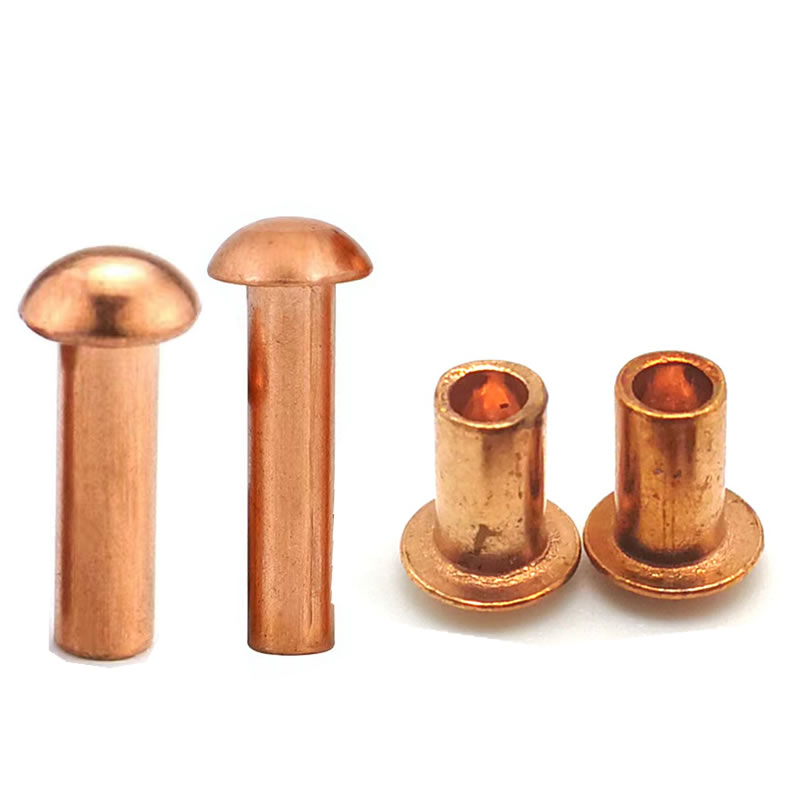

Nity miedziane z łbem płaskim – szeroka powierzchnia styku bez wysokości okrągłego łba

Cienkie blachy miedziane są bezlitosne. Zastosuj zbyt duże obciążenie punktowe, co spowoduje wgłębienia w materiale. Użyj zbyt małej główki, gdyż otwór wydłuża się pod wpływem wibracji. Użyj zbyt wysokiej głowicy, która zaczepia okablowanie lub nie mieści się w ciasnej obudowie.

Nity miedziane z łbem stożkowymfirmy Nuote Metals rozwiązują ten trójstronny problem. Łeb patelni jest szerszy niż główka okrągła (1,8×–2,0× średnicy trzonu), ale ma mniejszą wysokość (0,5×–0,6×). Ta geometria rozkłada siłę zacisku na szerszy pierścień miedziany, zmniejszając naprężenia na krawędzi otworu, zachowując jednocześnie niski profil w przypadku gęstych zespołów.

To nie jest nit ogólnego przeznaczenia. Jest to łącznik ukształtowany specjalnie do miękkich, cienkich i przewodzących materiałów.

Dlaczego geometria Pan Head sprawdza się lepiej w przypadku cienkiej miedzi

Niska granica plastyczności miedzi (70–100 MPa) oznacza, że ​​łatwo się odkształca. Standardowa okrągła głowica skupia siłę bezpośrednio pod kopułą, która może zacisnąć cienki arkusz do grubości 0,5 mm. Płaska główka ma mniejszą powierzchnię nośną, więc ta sama siła wytwarza większy nacisk na krawędzi otworu.

Głowica panoramująca zmienia rozkład:

W przypadku nitu o średnicy 4 mm z blachy miedzianej o grubości 1 mm łeb stożkowy styka się z około 60% większą powierzchnią niż łeb płaski. Ta różnica często wystarcza, aby całkowicie wyeliminować wgłębienia – bez dodawania osobnej podkładki.

Specyfikacje techniczne

Produkowane według wymiarów DIN 603 i ISO 1051. Dostępne są niestandardowe średnice łba do zastosowań o cienkich średnicach.

Gatunki materiałów:

C11000 (ETP):99,9% miedzi, 0,04% tlenu. Ogólne zastosowania elektryczne, dekoracyjne i cienkie blachy.

C10200 (OFHC):99,99% miedzi, beztlenowa. Krytyczne zastosowania elektroniczne i kriogeniczne.

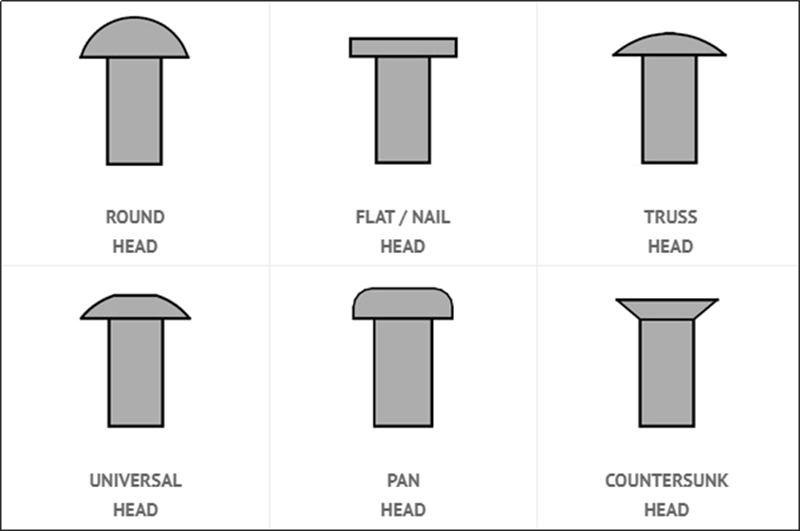

Kiedy wybrać głowicę panoramiczną zamiast płaskiej czy okrągłej – tylko do miedzi

To nie jest ogólne porównanie głów. Jest to specyficzne dla miękkości i przewodności miedzi.

Wybierz Głowę Panprzy łączeniu blach miedzianych o grubości poniżej 2 mm, gdy potrzebny jest niski profil, ale nie toleruje wgłębień, lub gdy połączenie wymaga umiarkowanej odporności na wibracje bez wysokości okrągłego łba.

Wybierz płaską główkęgdy powierzchnia musi być prawie równa, a miedź jest wystarczająco gruba (≥2 mm), aby wytrzymać odkształcenie bez szerokiego pierścienia łożyskowego.

Wybierz okrągłą głowęgdy złącze jest narażone na ciągłe wibracje lub uderzenia – silniki, generatory, silniki okrętowe – i dopuszczalna jest wyższa kopuła.

Częsty błąd:Używanie płaskiej głowicy na miedzi 0,8 mm, ponieważ wygląda niskoprofilowo. Mała powierzchnia nośna często powoduje wgłębienia w blasze, z czasem rozluźniając połączenie. Głowica patelniowa kosztuje tyle samo, ale zapobiega tej awarii.

Pełny czy półrurowy? Odpowiedź dotycząca miedzi

W przypadku cienkich blach miedzianych siła osadzania ma takie samo znaczenie jak kształt łba. Nity półrurowe z łbem stożkowym wymagają o 50–60% mniejszej siły niż nity pełne, co bezpośrednio zmniejsza ryzyko odkształcenia blachy podczas montażu.

• Półrurowyto lepszy wybór do blach miedzianych o grubości poniżej 1,5 mm, delikatnych obudów elektronicznych i linii zautomatyzowanych o dużej wydajności. Zwinięta końcówka delikatnie zaciska się, nie ściskając miedzi.

• Solidnyjest preferowany w przypadku grubszych płyt miedzianych (≥2 mm), połączeń nośnych lub tam, gdzie wymagana jest maksymalna wytrzymałość na ścinanie.

Nuote Metals może dostarczyć dowolną konfigurację z tą samą geometrią głowicy panoramicznej. W przypadku większości zastosowań z cienką miedzią zalecamy wykonanie półrurowe.

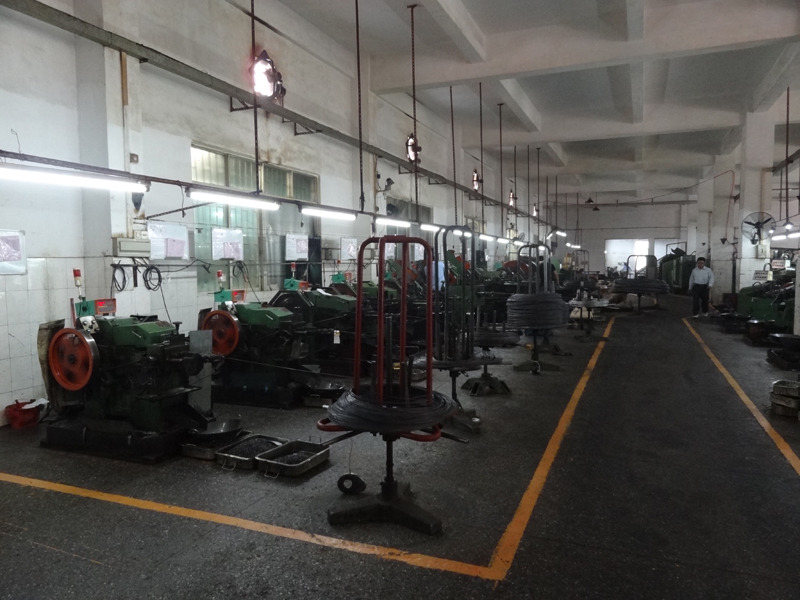

Jak Nuote Metals wspiera montaż z cienkiej miedzi

Nity miedziane z łbem stożkowym zawodzą z dwóch powodów: pękania podczas formowania łba lub wgłębień podczas montażu. Zajmujemy się obydwoma kwestiami przed wysyłką zamówienia.

Oprzyrządowanie przeznaczone do przepływu miedzi:

Głowice panoramiczne mają szeroką, płytką kopułkę. W przypadku miedzi kształt ten jest podatny na pękanie na połączeniu łba z trzonkiem, jeśli promień zaokrąglenia jest zbyt ostry. Nasze matryce mają minimalny promień 0,5×d i są polerowane w celu usunięcia mikrozarysowań. Przeprowadzamy również formowanie wieloetapowe — od trzech do pięciu uderzeń — aby umożliwić stopniowy przepływ miedzi, zamiast wymuszać ją jednym uderzeniem.

Pobieranie próbek przedprodukcyjnych dla cienkich blach:

Prześlij nam grubość miedzi i oczekiwaną metodę wiązania. Wyprodukujemy małą partię i przetestujemy ją na rzeczywistym materiale arkuszowym, a nie na standardowym kuponie. Otrzymasz raport ustawień z zalecaną siłą, typem kowadła i zdjęciami zainstalowanej głowicy. Eliminuje to metodę prób i błędów na linii.

Kontrola optyczna przy powiększeniu 10x:

Każda partia jest sprawdzana pod kątem średnicy, wysokości i koncentryczności główki. Na polerowanej miedzianej powierzchni widoczna jest różnica w wysokości główki wynosząca 0,05 mm — odrzucamy ją, zanim dotrze do Ciebie.

Wykończenie wewnętrzne:

Cynowane, posrebrzane, niklowane, polerowane lub lakierowane. W przypadku cienkich miedzianych paneli dekoracyjnych możemy dopasować wykończenie powierzchni, aby zminimalizować kontrast wizualny.

Identyfikowalność:

Do każdej przesyłki dołączone są certyfikaty ASTM B152 i raporty dotyczące przewodności. Otwarcie udostępniamy dane z inspekcji, ponieważ wydajność głowicy obrotowej zależy od geometrii, której nie widać gołym okiem.

Dzięki temu wsparciu na poziomie aplikacji klienci z branży elektronicznej, HVAC i architektonicznej wybierają firmę Nuote Metals do produkcji miedzianych nitów z łbem stożkowym.

Często zadawane pytania

P1: Czy miedzianych nitów z łbem stożkowym można używać na blachach miedzianych cieńszych niż 1 mm bez powodowania wgłębień?

Odp.: Tak – pod warunkiem zastosowania odpowiedniej siły osadzania i półrurowego korpusu. Szeroki obszar nośny głowicy panoramicznej rozkłada nacisk zaciskający na większy pierścień, zmniejszając naprężenia cienkiej blachy. W przypadku miedzi o średnicy poniżej 1 mm zalecamy: (a) nity półrurkowe w celu zmniejszenia siły osadzania o 50–60%, (b) płaskie kowadełko odpowiadające średnicy łba lub przekraczające ją oraz (c) kontrolowaną siłę – nigdy nie należy stosować nitów stalowych. W Nuote Metals możemy dostarczyć przedprodukcyjną partię próbek i przetestować ją na dokładnej grubości miedzi, zanim złożysz pełne zamówienie.

P2: Czy nity miedziane z łbem płaskim utlenią się lub zmatowieją w zastosowaniach architektonicznych na zewnątrz?

Odp.: Miedź naturalnie tworzy patynę pod wpływem powietrza i wilgoci – najpierw brązową, a następnie z biegiem lat zieloną. Ta patyna ma działanie ochronne i nie osłabia nitu. Jeśli chcesz zachować jasne miedziane wykończenie, wybierz lakierowane nity z łbem stożkowym. Jeśli wolisz wygląd postarzanej patyny, wybierz naturalny lub polerowany bez lakieru. W środowiskach przybrzeżnych lub o dużym zanieczyszczeniu patyna tworzy się szybciej, ale pozostaje stabilna. Nuote Metals dostarcza zarówno wykończenia lakierowane, jak i naturalne; możemy również zapewnić opcje cynowane lub niklowane, jeśli chcesz uzyskać srebrzysty kontrast z panelami miedzianymi.

P3: Czy nity miedziane z łbem stożkowym nadają się do uziemienia elektrycznego w obudowach elektronicznych?

Odp.: Tak, dla obudów stacjonarnych. Nity miedziane z łbem stożkowym zapewniają tę samą wysoką przewodność, co inne nity z łbem miedzianym (≥58 MS/m dla C11000). Szeroka głowica zapewnia stabilną powierzchnię styku dla pasków uziemiających lub uchwytów PCB. Jednakże w przypadku obudów narażonych na wibracje – takich jak elektronika montowana w pojazdach lub przemysłowe szafy sterownicze w pobliżu silników – zalecamy zamiast tego nity miedziane z okrągłym łbem. Głębsza kopułka jest lepiej odporna na rozluźnianie wibracyjne. W przypadku obudów statycznych głowica panoramiczna jest doskonałym wyborem: niskoprofilowa, z szerokim stykiem i kompatybilna z wykończeniami cynowanymi lub posrebrzanymi, aby zapobiec gromadzeniu się tlenków na styku uziemienia.
