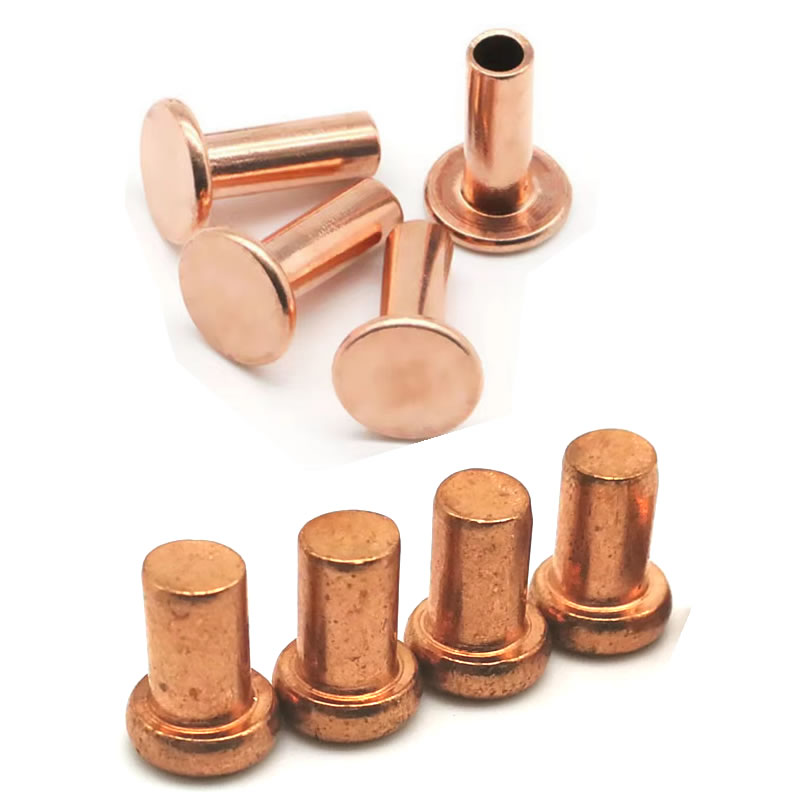

Nity miedziane z łbem płaskim

Wśród materiałów złącznych miedź jest wyjątkowa. Zapewnia najwyższą przewodność spośród wszystkich powszechnie stosowanych metali konstrukcyjnych, jest odporny na korozję bez powlekania i tworzy ciepłą patynę, cenioną przez architektów i rzemieślników. W połączeniu z płaskim profilem łba otrzymujesz łącznik, który znika w powierzchni, zapewniając jednocześnie parametry elektryczne i strukturalne.

W Nuote Metals wyprodukowaliśmyNity miedziane z łbem płaskimod ponad 20 lat – do zastosowań od szyn wysokiego napięcia po ręcznie szyte wyroby skórzane. Jest to solidna miedź o wysokiej czystości (C11000 lub C10200), a nie platerowany zamiennik.

Dlaczego miedź – i dlaczego płaska główka?

Miedź jako materiał:

• Przewodność:58 MS/m (C11000) – ustępuje jedynie srebrowi. Norma dotycząca szyn zbiorczych, zacisków transformatorowych i uziemienia.
• Odporność na korozję:Tworzy ochronną patynę – bez rdzy i wżerów.
• Nieiskrzące:Bezpieczny w środowiskach wybuchowych.
• Estetyka:Ogrzewa się z wiekiem – przeznaczony do elewacji budynków i detali wnętrz.

Łeb płaski jako profil:

• Najniższy profil– tylko 0,2×–0,3× średnicy trzpienia.
• Nie wymaga pogłębiania– proste przygotowanie otworu, bez specjalnego oprzyrządowania.
• Bez zaczepów– gładki blat nie zaczepia przewodów, węży ani odzieży.
• Łatwe do ukrycia– farba, lakier czy patyna czynią go niewidocznym.

Łeb płaski czy stożkowy:Jeśli nie chcesz obrabiać otworów stożkowych – a większość zastosowań miedzi obejmuje cienkie blachy, gdzie pogłębianie osłabia połączenie – płaska głowica zapewnia gładki wygląd bez konieczności usuwania kosztów i materiału.

Doświadczenie produkcyjne – co wyróżnia firmę Nuote Metals

Nie tylko kupujemy drut miedziany i kierujemy nim. Nasz proces jest dostosowany do wyjątkowego zachowania miedzi – jest bardziej miękka i bardziej utwardzalna niż stal.

Surowiec:

• C11000 (ETP)– 99,9% miedzi, 58 MS/m – do ogólnego zastosowania elektrycznego i morskiego.
• C10200 (OFHC)– 99,99% miedzi, zero tlenu – do krytycznych zastosowań elektronicznych i kriogenicznych.

Oprzyrządowanie i formowanie:

• Narzędzia do spęczania na zimno z większymi promieniami zaokrągleń i polerowanymi powierzchniami, aby dostosować się do płynięcia miedzi.
• Formowanie wieloetapowe dla średnic powyżej 8 mm – zmniejsza utwardzanie przez zgniot i utrzymuje stałą strukturę ziaren.

Kontrola jakości dotycząca miedzi:

• Testowanie przewodności:Każda cewka zweryfikowana – gwarantujemy ≥58 MS/m.
• Kontrola mikrostruktury:Sprawdza wielkość ziaren – grube ziarna prowadzą do wczesnych uszkodzeń zmęczeniowych.
• Geometria główki:Pomiar optyczny przy powiększeniu 10x – widoczna różnica wysokości 0,05 mm.

Pojemność:

• Średnica:1,5 mm – 12 mm (większe na zamówienie)
• Długość:3 mm – 40 mm pełne, 4 mm – 60 mm półrurowe
• Roczna produkcja:Ponad 500 ton nitów miedzianych
• Wykończenie we własnym zakresie:Cynowanie, srebrzenie, niklowanie, polerowanie, lakierowanie

Ta kontrola procesu– od cewki po gotowy nit – dlatego producenci OEM w Europie, Ameryce Północnej i na Bliskim Wschodzie ufają firmie Nuote Metals.

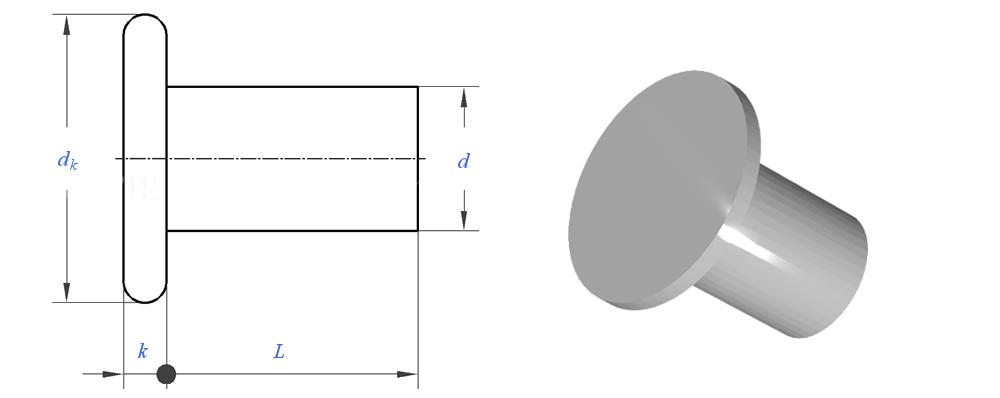

Dane techniczne – Nity miedziane z łbem płaskim w skrócie

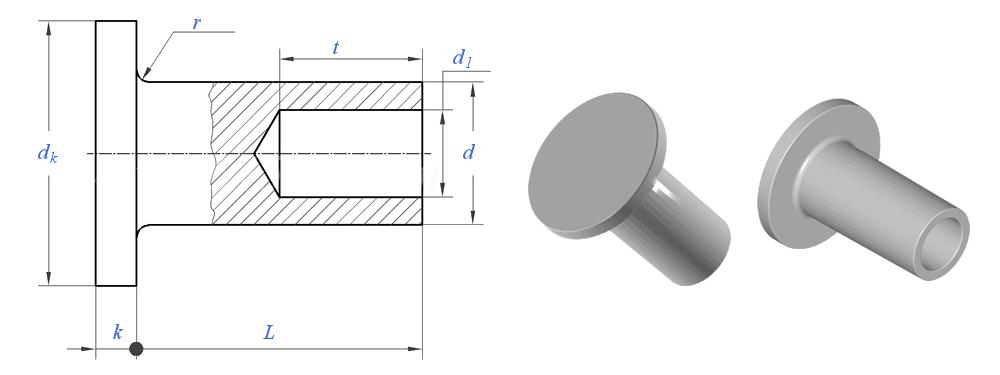

Solidne a półrurowe – kompromis specyficzny dla miedzi

Miękkość miedzi oznacza: Solidność zapewnia maksymalną wytrzymałość; półrurowe cięcia ustawiają siłę prawie o połowę i przyspieszają produkcję – idealne rozwiązanie dla linii zautomatyzowanych.

Opcje wykańczania miedzianych nitów z łbem płaskim

Nasza rekomendacja:W przypadku połączeń elektrycznych wybierz cynowane lub posrebrzane. W przypadku zastosowań morskich wybierz kolor naturalny – poszycie może powodować problemy galwaniczne w przypadku złączek z brązu.

Instalacja – kwestie specyficzne dla miedzi

Rozmiar otworu:d + 0,05 mm do d + 0,1 mm – mocniejsze niż stal. Miedź przepływa i wypełnia dziurę; luźne otwory zmniejszają przenoszenie obciążenia.

Siła wiązania:40–60% siły nitu stalowego. Nadmierna siła powoduje spłaszczenie główki poza specyfikacją.

Kowadło:Użyj wypolerowanego, płaskiego kowadła – rysy przenoszą się bezpośrednio na miękką miedzianą powierzchnię.

Zakres chwytu:L – 1,0×d do L – 0,6×d (pełny) lub L – 1,2×d do L – 0,8×d (półrurowy).

Dla połączeń elektrycznych:Przed wiązaniem oczyścić powierzchnie alkoholem izopropylowym. Folie tlenkowe zwiększają rezystancję styków – w przypadku połączeń powyżej 10 A należy stosować cynowane lub posrebrzane.

Często zadawane pytania dotyczące miedzianych nitów z łbem płaskim

P1: Czy mogę używać miedzianych nitów z łbem płaskim do zastosowań uziemiających?

Odpowiedź: Tak – i są jednymi z najlepszych wyborów. Wysoka przewodność miedzi (≥58 MS/m) zapewnia ścieżki uziemiające o niskiej impedancji. Do szyn uziemiających zalecamy nity z łbem płaskim z litej miedzi z wykończeniem cynowanym lub posrebrzanym – powłoka zapobiega tworzeniu się tlenków na powierzchniach stykowych, utrzymując stałą odporność przez dziesięciolecia. Nasze nity są stosowane w systemach uziemiających wież telekomunikacyjnych, centrów danych i podstacji przemysłowych w Europie i Azji. Na żądanie możemy dostarczyć raporty z testów przewodności zgodnych z normą ASTM B193.

P2: Jaka jest różnica pomiędzy miedzią C11000 i C10200 – którą wybrać?

Odp.: Kluczową różnicą jest zawartość tlenu. C11000 (ETP) zawiera ~0,04% tlenu – najpopularniejszą miedź elektryczną, oferującą przewodność 58 MS/m i dobrą odkształcalność. Nadaje się do 90% zastosowań. C10200 (OFHC) jest materiałem beztlenowym (99,99% miedzi) i charakteryzuje się większą ciągliwością – jest odporny na kruchość pod wpływem atmosfery redukującej lub wysokich temperatur. Wybierz OFHC do: (a) operacji spawania lub lutowania twardego, (b) temperatur kriogenicznych lub (c) elektroniki o krytycznym znaczeniu, gdzie problemem jest kruchość wodorowa. Do ogólnych zastosowań elektrycznych, morskich lub dekoracyjnych C11000 jest całkowicie odpowiedni i bardziej opłacalny. Nuote Metals dysponuje obydwoma produktami i może doradzić w oparciu o Twoją aplikację.

P3: Czy miedziane nity z łbem płaskim współpracują z blachami aluminiowymi i czy wystąpi korozja galwaniczna?

Odp.: Miedź i aluminium różnią się galwanicznie – w obecności elektrolitu (wody, zwłaszcza słonej) ulegną korozji. Nie łącz bezpośrednio nitów miedzianych z aluminium w środowisku zewnętrznym lub wilgotnym, chyba że zostaną oddzielone izolatorem. W przypadku suchych zastosowań wewnętrznych (elektronika, szyny zbiorcze) dopuszczalny jest bezpośredni kontakt – brak elektrolitu powodującego korozję. Jeśli musisz przymocować aluminium za pomocą nitów miedzianych na zewnątrz, rozważ: (a) powłokę ochronną na złączu, (b) użycie miedzi cynowanej (cyna zmniejsza potencjał galwaniczny) lub (c) przejście na nity aluminiowe. Nuote Metals dostarcza jedno i drugie – możemy pomóc Ci wybrać najlepszy materiał dla Twojej kombinacji materiałów i środowiska.
