Kiedy Twój staw się porusza, waga nadal ma znaczenie

Niektóre stawy są statyczne. Siedzą w panelu, nigdy nie wibrują, nigdy się nie wyginają, a nit z łbem płaskim działa idealnie. Ale umieść to samo złącze na panelu wnętrza samolotu, wsporniku samochodowym lub obudowie przenośnego generatora, a zasady się zmienią. Wibracje rozluźniają elementy mocujące. Uderzenie pęka głowicę. A każdy dodatkowy gram stali mnoży się w setkach nitów.

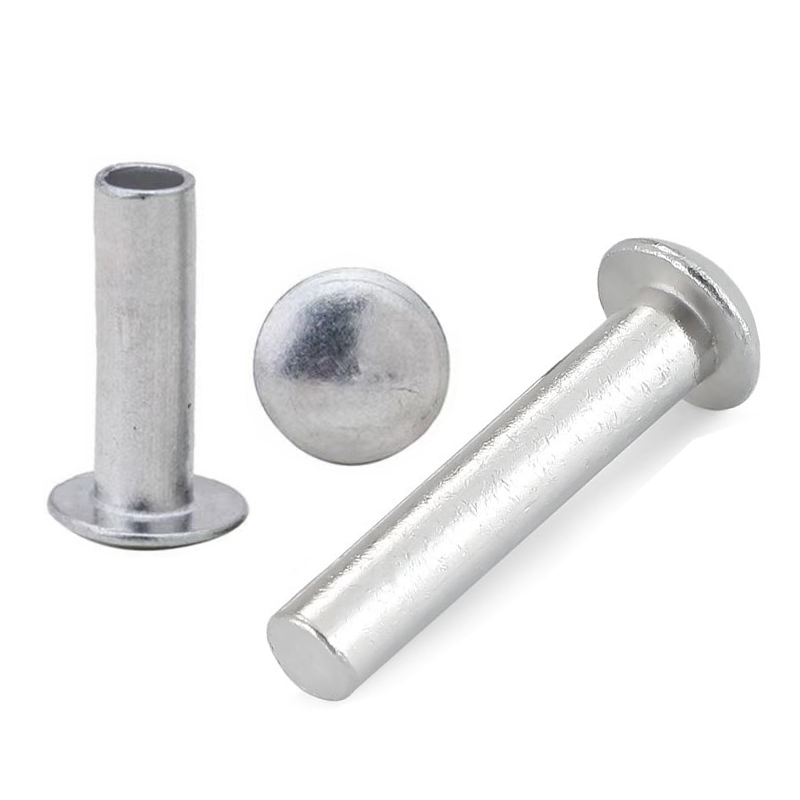

Aluminiowe nity z łbem okrągłym firmy Nuote Metals zostały zaprojektowane z myślą o dokładnie takim scenariuszu: dynamiczne połączenia, w których waga ma kluczowe znaczenie, ale nie można obniżyć niezawodności. Kopułowa głowica pochłania wstrząsy i jest odporna na rozluźnienie wibracyjne. Aluminiowy korpus zmniejsza wagę o 65% w porównaniu do stali. Naturalna warstwa tlenku oznacza, że ​​do użytku w pomieszczeniach zamkniętych nie jest potrzebne powlekanie.

To nie jest nit aluminiowy ogólnego przeznaczenia. Jest to zapięcie ukształtowane tak, aby zapewniało ruch.

Problem inżynieryjny – wibracje zabijają standardowe nity

Kiedy złącze wibruje, siła zaciskająca utrzymująca je razem powoli maleje. Trzon nitu wydłuża się, łeb się rozluźnia, a złącze ulega uszkodzeniu – często bez widocznego ostrzeżenia. Nity z łbem płaskim są szczególnie podatne na uszkodzenia, ponieważ mają mniejszą masę materiału na trzpieniu i nie mają cech geometrycznych zapobiegających poluzowaniu.

Okrągła geometria główki zmienia fizykę:

• Kopuła pełni funkcję amortyzatora– energia uderzenia rozprzestrzenia się po zakrzywionej powierzchni, zamiast skupiać się na połączeniu główki z trzonkiem.

• 25–30% większa masa materiału na trzpieniu w porównaniu z łbem płaskim– większy opór wyrywania.

• Blokada mechaniczna– po prawidłowym ustawieniu wypukła głowica tworzy zamek odporny na poluzowanie wibracyjne.

• Niższa koncentracja naprężeń –zakrzywiony profil pozwala uniknąć ostrych narożników, w których rozpoczynają się pęknięcia.

Dane terenowe:W testach wibracyjnych (10–2000 Hz, 10 g) nasze aluminiowe nity z łbem okrągłym utrzymują siłę mocowania 2,5 razy dłuższą niż odpowiedniki z łbem płaskim, wykonane z tego samego stopu i średnicy.

Specyfikacje techniczne

Wyprodukowane zgodnie z odpowiednikami norm DIN 660 i DIN 124. Dostępne rozmiary niestandardowe.

Stopy do połączeń dynamicznych:

5052:Najlepsza odporność na korozję i trwałość zmęczeniowa. Idealny do sprzętu wibracyjnego morskiego i zewnętrznego.

6061-T6:Najwyższa wytrzymałość (310 MPa). Najlepszy do wsporników konstrukcyjnych i motoryzacyjnych.

1100:Najbardziej plastyczny. Najlepszy do zastosowań wymagających maksymalnej odkształcalności.

Aluminiowa okrągła główka vs. Aluminiowa łeb płaski vs. Stalowa okrągła główka

To nie jest ogólne porównanie materiałów. Jest specyficzny dla dynamicznych, wrażliwych na obciążenie stawów.

Nity aluminiowe z łbem okrągłym: Najlepsze do zespołów wibracyjnych, gdzie liczy się waga – wnętrza samolotów, wsporniki samochodowe, sprzęt przenośny. Kopuła pochłania wstrząsy; aluminium obniża wagę o 65%.

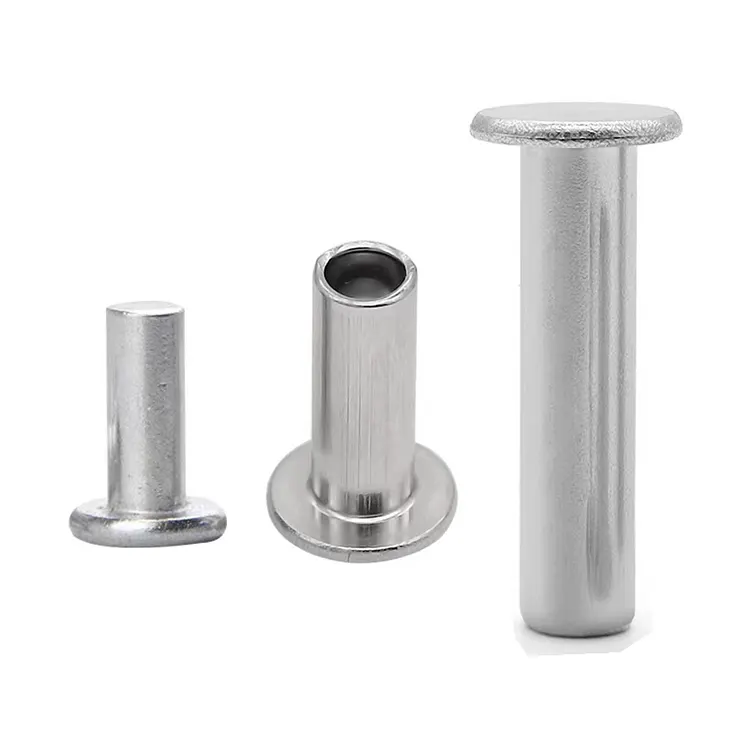

Nity aluminiowe z łbem płaskim: Najlepsze do statycznych, niskoprofilowych zespołów – obudów elektroniki, oznakowań, paneli HVAC. Niższy profil, ale mniejsza odporność na wibracje.

Nity stalowe z łbem okrągłym:Najlepsze dla maksymalnej wytrzymałości i odporności na wstrząsy, gdzie waga nie ma znaczenia – ciężkie maszyny, elementy szyn, stal konstrukcyjna.

Decydujący czynnik:Jeśli staw się rusza i zależy Ci na wadze, wybierz aluminiową główkę okrągłą. Jeśli się porusza, ale waga nie ma znaczenia, wybierz stal. Jeśli się nie porusza, wybierz płaską główkę.

Pełne czy półrurowe – wybór dostosowany do wibracji

W przypadku przegubów wibracyjnych wybór pomiędzy złączami pełnymi i półrurowymi wpływa na długoterminową niezawodność.

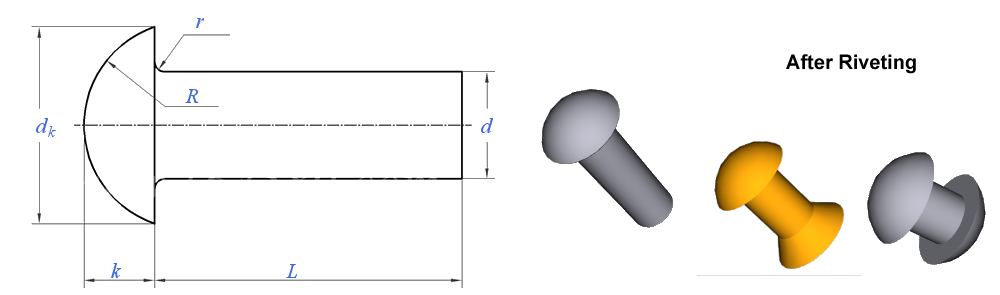

Solidne nity aluminiowestworzyć pełną, mocną głowicę warsztatową, która jest lepiej odporna na poluzowanie pod ciągłymi wibracjami. Całkowicie wypełniony trzonek zapewnia maksymalną odporność na wyciąganie i bardziej spójną blokadę mechaniczną. Stanowią lepszy wybór w przypadku krytycznych połączeń dynamicznych — wsporników samochodowych, elementów wyposażenia wnętrz samolotów i elementów mocujących sprzęt.

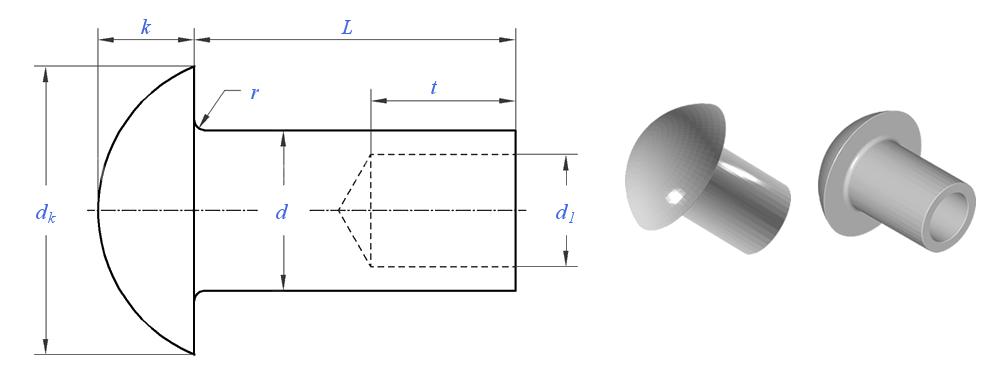

Nity półrurowe aluminioweustawiane przy użyciu 50–60% mniejszej siły i są szybsze na liniach produkcyjnych. Jednakże walcowana końcówka tworzy nieco cieńszą główkę warsztatową, która zapewnia nieco mniejszą odporność na długotrwałe luzowanie wibracyjne. Nadają się do lżejszych zastosowań dynamicznych — przenośnej elektroniki, lekkich obudów i wsporników o niskim naprężeniu.

Nasza rekomendacja:W przypadku każdego złącza, które podlega ciągłym wibracjom lub okresowym wstrząsom, wybierz solidne. Niewielki dodatkowy koszt jest uzasadniony znacznie dłuższą żywotnością złącza. W przypadku zespołów o małych obciążeniach lub o dużej objętości, w których wibracje są łagodne, dopuszczalne są półrurowe.

Korozja galwaniczna – ukryte ryzyko w dynamicznych złączach aluminiowych

Wibracje i wilgoć razem przyspieszają korozję galwaniczną. Kiedy aluminium styka się ze stalą, miedzią lub mosiądzem w wilgotnym środowisku, aluminium staje się anodą i koroduje – często na styku złącza, gdzie jest najtrudniej to wykryć. Wibracje pogarszają sytuację, wielokrotnie wystawiając świeże aluminium na działanie elektrolitu.

Jak zapobiegać korozji galwanicznej w dynamicznych złączach aluminiowych:

• Izoluj barierą– użyj podkładki nylonowej, taśmy izolacyjnej lub anodowanego wykończenia pomiędzy aluminium i różnymi metalami.

• Wybierz odpowiednie wykończenie– anodowana lub chromianowa powłoka konwersyjna zmniejszająca potencjał galwaniczny. Do zastosowań zewnętrznych lub morskich najlepszym wyborem jest anodowany 5052.

• Unikaj bezpośredniego kontaktu z miedzią– miedź jest szczególnie agresywna w stosunku do aluminium w wilgotnym środowisku. Jeśli musisz połączyć aluminium z miedzią, użyj bimetalicznej podkładki przejściowej.

• Uszczelnij złącze– warstwa masy uszczelniającej wokół łba nitu zapobiega przedostawaniu się wilgoci.

Nuote Metals może dostarczyć nity aluminiowe anodowane lub chromowane i doradzić w sprawie najlepszej metody izolacji dla konkretnej kombinacji materiałów.

Jak inżynierowie Nuote Metals nity pod kątem obciążeń dynamicznych

Aluminium jest bardziej miękkie niż stal i twardnieje inaczej. Uformowanie okrągłej główki odpornej na wibracje wymaga czegoś więcej niż standardowe narzędzia.

Oprzyrządowanie przeznaczone do przepływu aluminium:

Okrągłe główki z aluminium są podatne na pękanie na połączeniu łba z trzpieniem, jeśli promień zaokrąglenia jest zbyt ostry. Stosujemy minimalny promień 0,5×d i polerujemy nasze matryce w celu usunięcia mikrorys. Wielostopniowe formowanie progresywne — od trzech do czterech uderzeń — umożliwia stopniowe spływ aluminium bez utwardzania przez zgniot.

Badania wibracyjne jakie wykonujemy:

Każda partia jest testowana pod kątem:

Zmęczenie wibracjami:Przemiatanie 10–2000 Hz przez 8 godzin, pomiar utrzymania obciążenia zacisku.

Wpływ na spadek wagi:Masa 2kg od 300mm, sprawdzenie pod kątem deformacji lub pęknięć głowicy.

Kontrola filetu z główki i goleni:Powiększenie 20x w celu sprawdzenia integralności promienia.

Dlaczego to ma znaczenie:Aluminiowy nit z łbem okrągłym, który pęka pod wpływem wibracji, powoduje uszkodzenie całego zespołu. Nasza kontrola procesu gwarantuje, że każdy nit amortyzuje wstrząsy, a nie przenosi je na złącze.

Dzięki tej inżynierii dostosowanej do konkretnych zastosowań producenci sprzętu z branży lotniczej, motoryzacyjnej i sprzętu przenośnego wybierają firmę Nuote Metals do produkcji aluminiowych nitów z łbem okrągłym.

Często zadawane pytania

P1: Czy aluminiowe nity z łbem okrągłym można stosować we wnętrzach lotniczych?

Odp.: Tak – i są one powszechnym wyborem w przypadku niekonstrukcyjnych elementów wnętrz. Wnętrza samolotów wymagają elementów złącznych, które są lekkie, niemagnetyczne i odporne na wibracje. Nasze nity 6061-T6 zapewniają wytrzymałość na rozciąganie do 310 MPa, co jest wystarczające do stosowania w przypadku ram siedzeń, wsporników schowków podwieszanych i mocowania paneli. W przypadku krytycznych połączeń konstrukcyjnych specyfikacje lotnicze zazwyczaj wymagają określonych stopów i certyfikatów wykraczających poza standardowe gatunki komercyjne — Nuote Metals może dostarczyć certyfikaty materiałowe i raporty z testów, ale zalecamy potwierdzenie u władz inżynieryjnych, czy nasze standardowe gatunki spełniają wymagania zdatności do lotu.

P2: Czy w przypadku zespołu wibracyjnego powinienem wybrać aluminiowe nity z łbem okrągłym czy aluminiowe nity z łbem płaskim?

Odp.: Wybierz okrągłą głowicę do zespołów wibracyjnych. Łeb kopułkowy ma większą masę materiału na trzonku, co zwiększa opór wyciągania o 25–30% w porównaniu z łbem płaskim. Co ważniejsze, kształt kopuły pochłania energię wstrząsów i uderzeń, zamiast przenosić ją na staw. W testach wibracyjnych nity z łbem okrągłym znacznie dłużej utrzymują siłę mocowania. Nity z łbem płaskim są lepsze w zastosowaniach statycznych, niskoprofilowych, gdzie problemem jest zaczepianie. Jeśli Twój zespół porusza się, wibruje lub doświadcza okresowych wstrząsów, Nuote Metals zaleca aluminiowe nity z łbem okrągłym – a dla maksymalnej odporności na wibracje wybierz nity pełne zamiast półrurowych.

P3: Jak zapobiec korozji galwanicznej podczas stosowania nitów aluminiowych z częściami stalowymi lub miedzianymi?

Odp.: Korozja galwaniczna występuje, gdy aluminium styka się z bardziej szlachetnym metalem (stalą, miedzią, mosiądzem) w obecności elektrolitu, takiego jak woda. Wibracje pogarszają sytuację, wielokrotnie odsłaniając świeże aluminium. Aby temu zapobiec: (1) Użyj warstwy barierowej — nylonowej podkładki, taśmy izolacyjnej lub powłoki ochronnej. (2) Wybierz wykończenia anodowane lub chromianowane. (3) Unikaj bezpośrednich połączeń aluminium-miedź na zewnątrz, chyba że są izolowane. W suchych pomieszczeniach zamkniętych zazwyczaj dopuszczalny jest kontakt bezpośredni. Nuote Metals może dostarczyć nity z łbem okrągłym z anodyzowanego aluminium i doradzić w sprawie najlepszej metody izolacji dla konkretnej kombinacji materiałów i środowiska.
