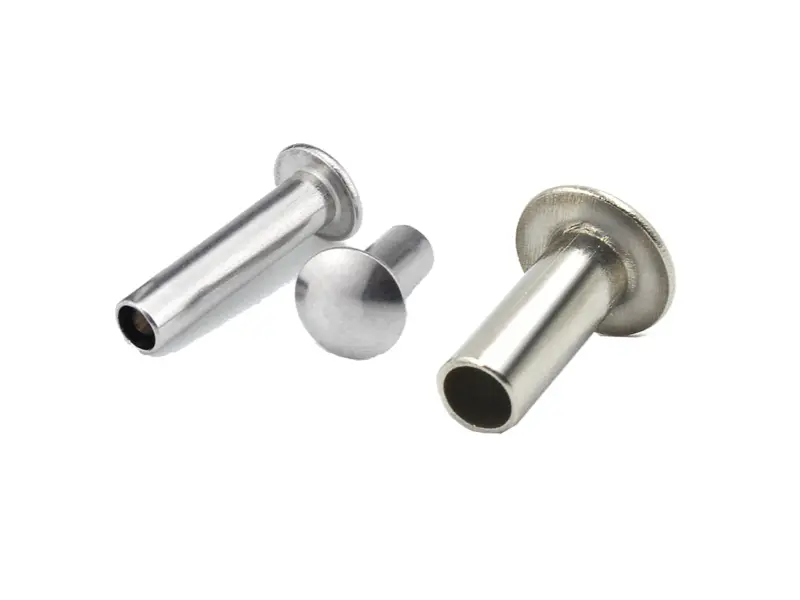

Nity półdrążone z łbem uniwersalnym

Kiedy nit musi być osadzony niżej niż łeb okrągły, ale zapewniać większą powierzchnię nośną niż łeb płaski, łeb uniwersalny zapewnia idealną równowagę. Nity półdrążone z łbem uniwersalnym mają lekko zaokrągloną, niskoprofilową kopułkę, która zmniejsza zaczepianie podczas rozkładania obciążenia na szerszą powierzchnię. Półpusta wnęka zmniejsza siłę osadzania o około 70% w porównaniu z nitami pełnymi, dzięki czemu nadają się do zautomatyzowanego montażu i delikatnych materiałów.

Uniwersalne nity z łbem zimnym Nuote Metals ze stali niskowęglowej, stali nierdzewnej (304/316) i mosiądzu. Nasze komponenty służą branżom, w których liczy się czysty, dyskretny wygląd – w tym wnętrza samochodów, bagaże, wyroby skórzane, obudowy elektroniki i zespoły mebli.

Co wyróżnia głowicę uniwersalną

Głowica uniwersalna znajduje się pomiędzy główką okrągłą a główką płaską zarówno pod względem wysokości, jak i szerokości. Oferuje większą powierzchnię nośną niż okrągła główka (zmniejszając ryzyko przeciągnięcia), zachowując jednocześnie niższy profil, który minimalizuje zaczepianie.

Głowica uniwersalna to opcja „pośrodku” — wystarczająco szeroka, aby zapobiec przeciąganiu przez większość tworzyw sztucznych i tkanin, wystarczająco niska, aby uniknąć zaczepiania się o ruchome części lub odzież, i wystarczająco zaokrąglona, ​​aby wyglądać na wykończoną na produktach konsumenckich.

Dane techniczne – materiały, wymiary i wykończenia

Opcje materiałowe

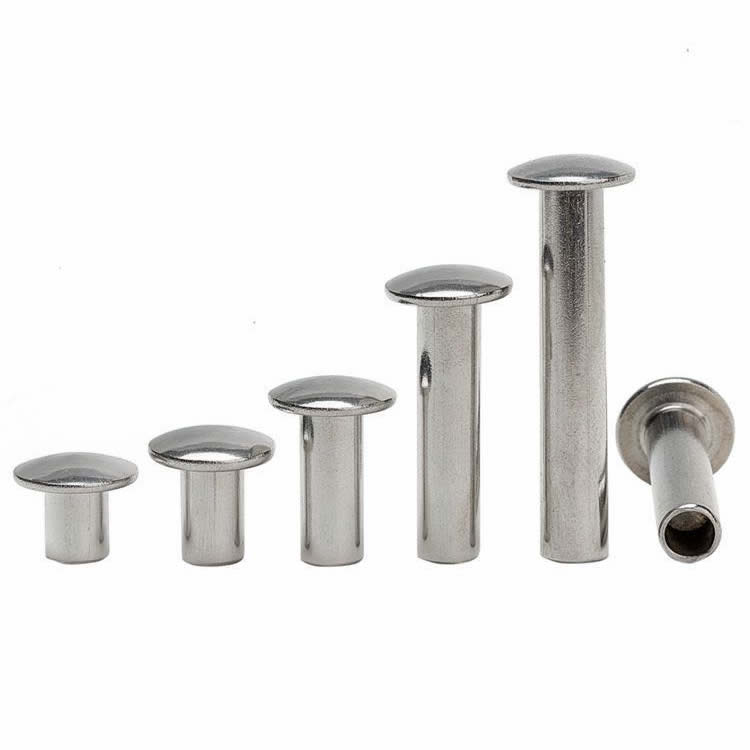

Wymiary standardowe – głowica uniwersalna (stal)

Tolerancje: średnica trzpienia ±0,05 mm, średnica łba ±0,15 mm, długość całkowita ±0,15 mm. Dostępne niestandardowe długości lufy.

Dane mechaniczne (głowica uniwersalna ze stali 5 mm, osadzona w blasze stalowej o grubości 2 mm)

Półpusta wnęka zazwyczaj zachowuje 80–90% wytrzymałości na ścinanie litego nitu, wymagając jednocześnie znacznie mniejszej siły montażowej.

Dostępne wykończenia

Obejrzyj Jak robimy nity

Zobaczyć to uwierzyć. Kliknij poniższy film, aby zobaczyć naszą prasę do spęczania na zimno w akcji — od podawania drutu po wyrzucenie gotowego nitu. Cała sekwencja przebiega z szybkością 200–300 sztuk na minutę i monitoruje jakość w czasie rzeczywistym na każdym etapie.

Nasz wielostanowiskowy heder na zimno wykonuje prostowanie, formowanie, wytłaczanie wnęki i przycinanie w jednym ciągłym cyklu – a wszystko to przy zachowaniu tolerancji ± 0,05 mm. To, co widzisz, jest tym, co dostarczamy, partia po partii.

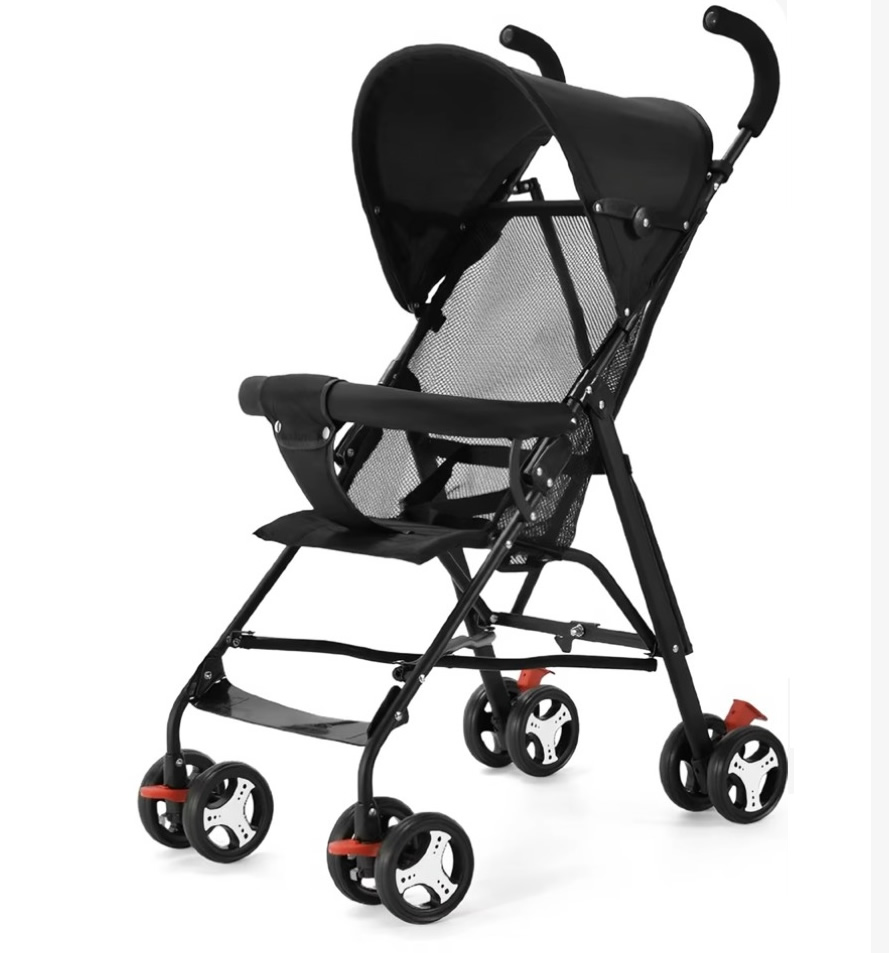

Przykład prawdziwego klienta – składany zawias do wózka dziecięcego

Jest to jedno z wielu zastosowań nitów drążonych z łbem uniwersalnym. Uwzględniamy go, aby pokazać rzeczywiste wykorzystanie produkcyjne, a nie sugerować ograniczenie.

Zgłosił się do nas producent artykułów dziecięcych z problemem. W ramie wózka zastosowano nit z łbem okrągłym na złączu składanym. Okrągła główka zaczepiła się o materiałowe siedzisko, gdy rodzice składali i rozkładali wózek. Narastała liczba skarg. Potrzebowali nitu, który będzie osadzony niżej niż okrągły łeb, nie będzie wyglądał nieporęcznie jak łeb kratownicowy i wytrzymuje 10 000 cykli składania.

Polecamy nity drążone z łbem uniwersalnym – trzpień 5mm, średnica łba 10mm, stal węglowa ocynkowana. Uniwersalna wysokość główki wynosiła zaledwie 2,4 mm w porównaniu do 3,2 mm w przypadku okrągłych. Ta różnica 0,8 mm wyeliminowała zaczepianie się tkaniny. Szersza główka 10 mm również lepiej rozprowadzała naprężenia, zapobiegając pękaniu plastikowej tulei.

Klient przetestował 500 nitów w 100 wózkach. Po 10 000 cykli składania bez zadzierania, luzowania i pękania. Obecnie zamawiają nasze nity w partiach po 50 000–100 000 sztuk.

Co mówią nasi klienci – prawdziwe opinie

Gdzie używane są nity półpuste

• Wózki dziecięce i wózki dziecięce – Składane zawiasy, punkty mocowania tkaniny
• Wnętrza samochodów – wykończenia paneli drzwi, pokrowce na siedzenia, uchwyty
• Bagaż i walizki – Wsporniki uchwytów, osłony narożników, mocowanie zamka
• Wyroby skórzane – Otwory na pasek, mocowania paska torby, ozdobne wykończenia
• Obudowy do elektroniki – Mocowanie niskoprofilowe, montaż podwozia
• Meble – łączenia metalu z drewnem, wykończenia tapicerki
• Miękkie materiały – płótno, plandeki, tworzywa sztuczne

Jak nity z łbem zimnym

Kucie na zimno kształtuje metal w temperaturze pokojowej przy użyciu pras szybkobieżnych i precyzyjnych matryc. Do nitów drążonych z łbem uniwersalnym stosujemy wielostanowiskową głowicę zimną.

Ciągnienie drutu– Drut wchodzący jest naciągany na dokładną średnicę trzpienia.

Odcięcie– Drut jest cięty na dokładną długość półfabrykatu.

Pierwszy cios (kwadrat)– Puste miejsce jest wyśrodkowane i kwadratowe.

Drugi cios (nagłówek)– Matryca węglikowa tworzy głowicę uniwersalną.

Trzeci cios (wytłaczanie wnęki)– Stempel tworzy półpustą wnękę (45–55% długości lufy).

Lamówka– Usunięto błysk wokół krawędzi głowy.

Koziołkujący– Mikrozadziory zostały usunięte.

Platerowanie lub pasywacja– Stosuje się zgodnie ze specyfikacją.

Kucie na zimno utwardza ​​materiał, zwiększając twardość powierzchni o 15–20%. Nasze matryce węglikowe są polerowane do Ra 0,1 µm, aby zapewnić gładkie formowanie główki.

Nasz proces kontroli jakości – od surowca po linię produkcyjną

Każda partia nitów podlega warstwowemu systemowi kontroli.

Nadchodzący etap materialny

Każda cewka jest sprawdzana pod kątem średnicy (mikrometr laserowy, ±0,02 mm) i twardości (tester Rockwella). Każda cewka wykraczająca poza specyfikację jest odrzucana.

Etap konfiguracji i pierwszego uruchomienia

Pierwsze 10 nitów bada się pod 20-krotnym powiększeniem pod kątem wad powierzchniowych, a następnie dokonuje pomiaru na komparatorze optycznym. Średnica łba, wysokość łba, trzonek, długość i głębokość wgłębienia muszą być zgodne z rysunkiem.

Na etapie produkcji

Operatorzy ściągają 5 nitów co 500 sztuk. Wymiary krytyczne sprawdzane są za pomocą suwmiarki cyfrowej i miernika typu „go/no go”. Jakikolwiek dryf powoduje natychmiastowe zatrzymanie prasy.

Cetap weryfikacji linch

Co 2000 sztuk osadzamy 3 nity w próbce Twojego rzeczywistego materiału. Zwinięty klincz sprawdza się pod kątem symetrii, szczelności i pęknięć.

Badanie korozji (jeśli dotyczy)

W przypadku nitów platerowanych próbki umieszczane są w naszej komorze mgły solnej zgodnie z normą ASTM B117. Do partii wydawany jest certyfikat.

Końcowy etap sortowania

Każdy nit przechodzi przez sortownik optyczny wyposażony w szybkie kamery. Po sortowaniu losowa próbka AQL (Poziom II, 1.0) jest poddawana ręcznej weryfikacji.

Wszystkie zapisy z kontroli są przechowywane przez pięć lat i dołączane do każdej przesyłki.

Twoje zamówienie — co znajduje się w pudełku

• Nity w zapieczętowanych torebkach – oznaczone numerem części, numerem partii i ilością
• Protokół kontroli wymiarowej – 10 nitów odmierzonych z partii
• Certyfikat materiałowy – Certyfikat testu młyna dla użytej cewki
• Certyfikat poszycia – Wyniki grubości i mgły solnej (jeśli dotyczy)
• Certyfikat zgodności – podpisany przez menedżera ds. kontroli jakości, identyfikowalny wsadowo

Nuote Metals posiada certyfikat ISO 9001:2015. Deklaracje RoHS i REACH udostępniamy na życzenie.

Jak pracujemy – informacje praktyczne

• Próbki – 20–50 bezpłatnych sztuk dla standardowych rozmiarów magazynowanych (klient płaci za wysyłkę)
• Zamówienie próbne – 10 000 sztuk zalecane do pierwszej walidacji
• MOQ – 2000 sztuk (stal/mosiądz), 3000 sztuk (stal nierdzewna)
• Czas realizacji (magazyn) – 5–7 dni roboczych
• Czas realizacji (beczka na zamówienie) – 12–15 dni
• Opłaty za narzędzia – brak w przypadku standardowych narzędzi z głowicą uniwersalną (chwyt 3–8 mm)

Trzy pytania, na które często odpowiadamy

P1: Kiedy wybrać nit półdrążony z łbem uniwersalnym zamiast z łbem okrągłym czy z łbem płaskim?

Odp.: Wybierz główkę uniwersalną, jeśli potrzebujesz większej powierzchni nośnej niż okrągła (aby zapobiec przeciąganiu w miękkich materiałach), ale potrzebujesz także niższego profilu, aby uniknąć zaczepiania. Główka uniwersalna jest szersza niż okrągła (trzpień 2,0–2,2× vs 1,6–1,8×) i jest osadzona niżej (35–40% średnicy łba vs 40–50%). W przypadku powyższego pokrowca na wózek różnica wysokości wynosząca 0,8 mm wyeliminowała zadzieranie się materiału. Okrągła główka jest prostsza i tańsza. Płaska główka przeznaczona jest do zastosowań spłukiwanych. Głowica uniwersalna to opcja „widoczna premium” do montażu z różnych materiałów.

P2: Czy nity półdrążone z łbem uniwersalnym można stosować w tworzywach sztucznych bez pękania piasty?

O: Tak. Szersza powierzchnia nośna głowicy uniwersalnej rozkłada siłę osadzania na większą powierzchnię, zmniejszając naprężenia w przypadku kruchych materiałów, takich jak ABS i poliwęglan. W przypadku tworzyw sztucznych zalecamy długość lufy dokładnie 1,0–1,5 mm dłuższą niż stos materiału i ustawianie za pomocą prasy (nie młotka) z kontrolowaną siłą. W przypadku wózka uniwersalna główka zapobiegła pęknięciu plastikowej tulejki, którą uszkodziła wcześniej okrągła główka.

P3: Jaki jest maksymalny zakres mocowania nitów drążonych z łbem uniwersalnym ze stali nierdzewnej?

Odp.: W przypadku stali nierdzewnej zalecamy chwyt nie większy niż 4× średnica trzpienia. W przypadku nitu ze stali nierdzewnej o średnicy 5 mm bezpieczny chwyt wynosi do 20 mm. Poza tym lufa może twardnieć podczas wiązania i pękać. W przypadku grubszych stosów zalecamy stal niskowęglową (bardziej ciągliwą) lub wydłużenie lufy poprzez wyżarzanie pośrednie. Możemy dostarczyć lufy o niestandardowej długości do 30 mm dla średnic 6 mm i 8 mm. Skontaktuj się z nami, podając dokładną grubość stosu, aby uzyskać rekomendację.

Poproś o wycenę – powiedz nam, czego potrzebujesz

Aby otrzymać wiążącą ofertę na nity drążone z łbem uniwersalnym, prosimy o podanie:

• Średnica trzpienia (mm)
• Długość lufy (mm) – lub całkowita grubość stosu materiału
• Materiał (stal / stal nierdzewna 304/316 / mosiądz)
• Wykończenie (cynk / nikiel / czarny tlenek / pasywacja)
• Szacowana ilość roczna

Możesz także załączyć rysunek, zdjęcie obecnego nitu lub próbkę części. Odpowiemy w ciągu 24 godzin, podając koszt oprzyrządowania (jeśli dotyczy), cenę jednostkową, czas realizacji i zasady dotyczące bezpłatnych próbek.

Wyślij swoje zapytanie ofertowe do Nuote Metals już dziś. Bez presji, bez zobowiązań – po prostu jasna, konkurencyjna oferta.
