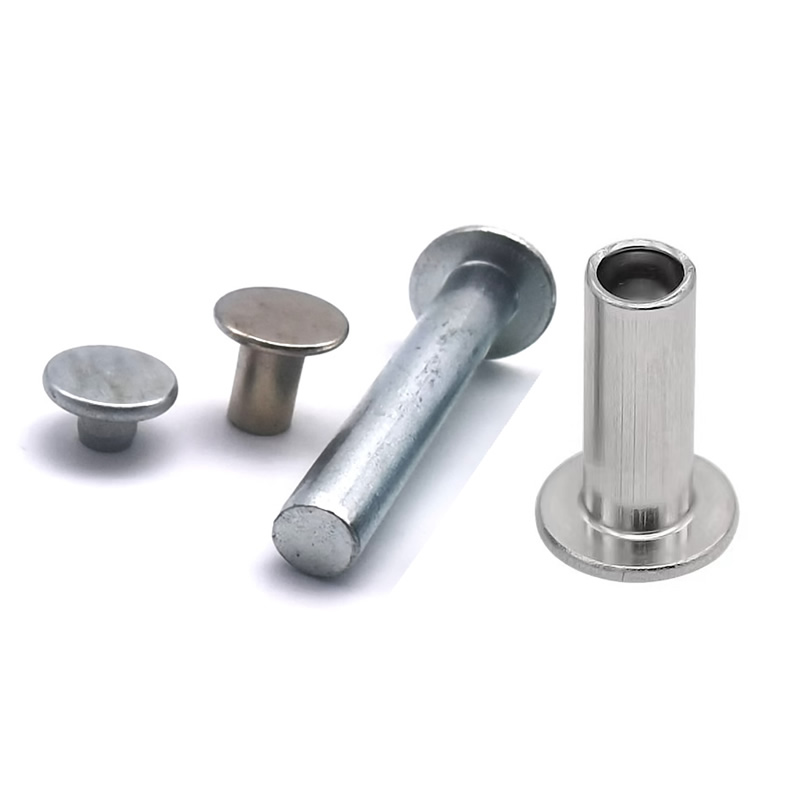

Nity stalowe z łbem płaskim

Nity stalowe z łbem płaskimłączą ten niski profil z wytrzymałością i opłacalnością stali. Stosuje się je w ramach konstrukcyjnych, osłonach maszyn, skrzyniach ciężarówek, elementach szyn, sprzęcie przemysłowym i wszędzie tam, gdzie potrzebne jest trwałe trzymanie bez wystającej kopuły.

Łeb płaski a łeb okrągły – różnica w niskim profilu

Wybierz płaską główkę, gdy:Potrzebujesz niskiego profilu, ale nie chcesz dodatkowych kosztów i stopnia pogłębiania. Nit będzie widoczny, a wygląd ma znaczenie. Aby rozłożyć obciążenie, potrzebna jest szeroka powierzchnia nośna. Odprawa jest ograniczona.

Pełny czy półrurowy – jakiego projektu potrzebujesz?

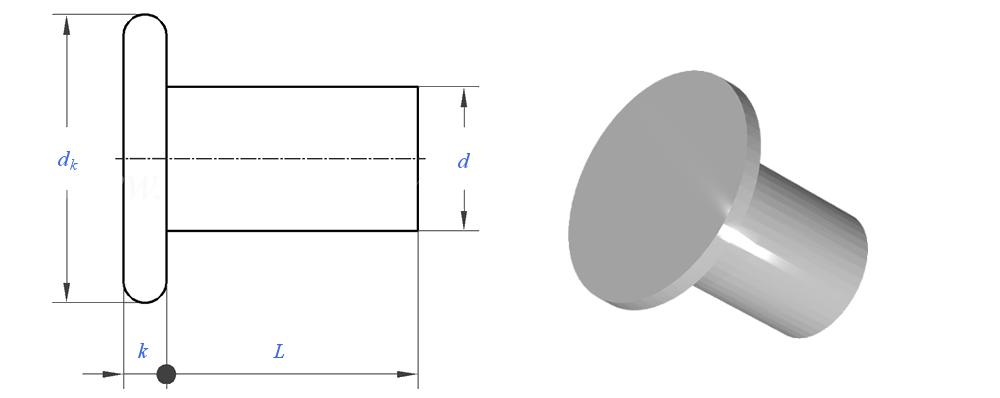

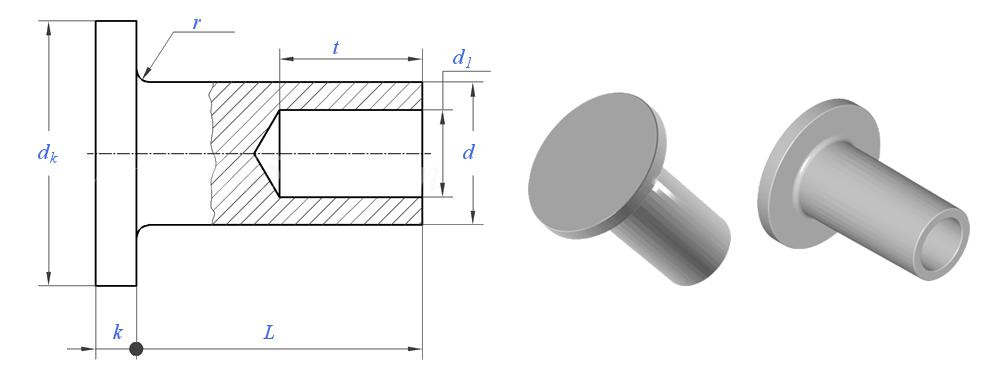

Wybierz solidnydo połączeń konstrukcyjnych, gdzie wymagana jest maksymalna wytrzymałość.Wybierz półrurkędo produkcji wielkoseryjnej, cienkich materiałów i szybszych linii montażowych. Nity półrurowe pęcznieją tylko na końcu, dzięki czemu idealnie nadają się do montażu wzdłuż punktów obrotu i zespołów, w których otaczający materiał nie może zostać uszkodzony.

Jedno prawdziwe zastosowanie – przemysłowa obudowa panelu sterowania

Producent przemysłowych paneli sterujących potrzebował łącznika umożliwiającego montaż podzespołów wewnątrz metalowych obudów. Panele musiały być ułożone jedna na drugiej – każda wystająca główka powodowałaby powstawanie szczelin i zarysowań podczas montażu. Pogłębianie nie było możliwe ze względu na cienki materiał panelu. Klient potrzebował niskoprofilowego łącznika, który wytrzymałby bezpiecznie wibracje.

Dostarczyliśmy nity półrurowe z łbem płaskim ze stali ocynkowanej – trzpień 4,0 mm, łeb 8,0 mm, długość lufy 10,0 mm. Płaska główka znajdowała się zaledwie 0,9 mm nad powierzchnią panelu – wystarczająco nisko, aby przesunąć współpracujące panele. Półrurowa wnęka zmniejsza siłę wiązania z 3,5 tony do 1,0 tony – brak deformacji cienkich paneli. Cynkowanie zapewniło ochronę antykorozyjną w środowisku przemysłowym. Klient przetestował 1000 nitów na 500 panelach. Po 100 000 cykli wibracji zero luzów. Obecnie zamawiają stalowe nity z łbem płaskim w partiach po 300 000 sztuk rocznie.

Gdzie są używane

Nity stalowe z łbem płaskim są stosowane w szerokiej gamie zastosowań ciężkich i przemysłowych:

Sprzęt przemysłowy– Osłony maszyn, panele sterowania, ramy konstrukcyjne, elementy linii montażowych

HVAC– Połączenia kanałów, zespoły z cienkiej blachy, centrale wentylacyjne

Produkcja mebli– Łączniki ram metalowych, zespoły zawiasów, prowadnice szuflad

Automobilowy– Panele wykończenia wnętrza, elementy siedzeń, panele nadwozia

Bagaż i walizki– Nakładki na uchwyty, narożniki, sworznie zawiasów

Elementy szynowe– Połączenia konstrukcyjne, zespoły paneli

Łóżka i przyczepy do samochodów ciężarowych– Mocowania paneli, połączenia konstrukcyjne

Nity z łbem płaskim idealnie nadają się do obróbki blachy, paneli i zastosowań, w których cenione jest czyste, bezproblemowe połączenie. Zapewniają mocne i trwałe połączenie bez wystającej główki.

Materiały i wykończenia – co oferujemy

Tworzywo:Stal niskowęglowa (1008 / Q195 / SPCC). Wytrzymałość na rozciąganie: 400–500 MPa. Stal niskowęglowa zapewnia doskonałą odkształcalność i najwyższy stosunek wytrzymałości do kosztu ze wszystkich materiałów nitów.

Dostępne wykończenia:

Jeśli aplikacja jest stale mokra lub znajduje się w środowisku przybrzeżnym, zalecamy przejście na nity z łbem płaskim ze stali nierdzewnej. Do wszystkiego innego sprawdza się stal z odpowiednim wykończeniem.

O Nuote Metals – kim jesteśmy i co robimy

Jesteśmy producentem elementów złącznych z siedzibą w Dongguan, posiadającym ponad dziesięcioletnie doświadczenie w procesie kucia na zimno. W naszym zakładzie znajduje się 45 maszyn do gięcia na zimno, które mogą produkować nity o średnicy od 0,8 mm do 10 mm, zarówno w wersji pełnej, jak i półrurowej.

Nasze linie produktów obejmują:

Nity– nity pełne, półrurowe, rurowe i specjalne ze stali węglowej, nierdzewnej, mosiądzu, miedzi i aluminium

Oczka– produkowane na dedykowanych urządzeniach do głębokiego tłoczenia

Tłoczenie części– szybkie tłoczenie precyzyjnych elementów metalowych

Części toczone CNC– precyzyjne elementy z tolerancjami do ±0,005mm

Co trzymamy:

Tolerancje– ±0,05 mm w przypadku standardowych wymiarów nitów

Magazyn– ponad 3000 różnych rozmiarów, od średnicy trzpienia od 0,8mm do 10mm

Czas realizacji– 3–5 dni w przypadku rozmiarów magazynowych; 15–25 dni w przypadku zamówień niestandardowych

Jakość– 100% sprawdzone przed wysyłką

Orzecznictwo– ISO 9001:2015

Wysyłamy do producentów w Ameryce Północnej, Europie, Azji i poza nią.

Dlaczego klienci nas wybierają — prawdziwe opinie i jakość, której możesz zaufać

Producenci korzystający z naszych stalowych nitów z łbem płaskim wracają do nas, zapewniając stałą jakość i niezawodną dostawę. Oto, co nam mówią:

„Zamawiamy u nich nity z łbem płaskim od dwóch lat. Wysokość łba i średnica trzpienia są zawsze zgodne ze specyfikacją – brak różnic pomiędzy partiami.”– Producent urządzeń przemysłowych

„Nity półrurowe osadzają się czysto za każdym razem. Wyeliminowaliśmy odsetek odrzutów, jaki mieliśmy u naszego poprzedniego dostawcy.”– Monter instalacji HVAC

„Ich dokumentacja jest kompletna – certyfikaty materiałowe, raporty wymiarowe, wszystko, czego potrzebujemy do naszego systemu jakości”.– Dostawca komponentów szynowych

Co dodaje im pewności siebie:

Sprawdzamy każdą partię– Nie tylko przypadkowe próbki. Nasze własne laboratorium inspekcyjne wyposażone jest w: mikrometry laserowe (dokładność ±0,02mm), komparatory optyczne do weryfikacji geometrii głowicy, systemy pomiaru obrazu 2,5D, twardościomierze Rockwella, spektrometry do weryfikacji materiałów, komory mgły solnej do badań korozji (w razie potrzeby) oraz mierniki grubości XRF do weryfikacji galwanizacji. Cały sprzęt jest kalibrowany raz w roku.

Śledzimy wszystko– Każda cewka drutu stalowego posiada certyfikat próby walcowniczej i numer wytopu. Możemy prześledzić każdą partię aż do pierwotnego stopu. Jeśli kiedykolwiek wystąpi problem z polem, możemy pobrać pełny plik.

Dostarczamy to, co obiecujemy– Próbki w ciągu 5–7 dni. Produkcja zgodnie z harmonogramem. Do każdej przesyłki pełna dokumentacja.

Współpracujemy z producentami wsprzęt przemysłowy, HVAC, produkcja mebli, wnętrza samochodów, elementy szyn i montaż nadwozi samochodów ciężarowych– w Ameryce Północnej, Europie i Azji.

Dwa pytania, na które często odpowiadamy

P: „Czy stalowe nity z łbem płaskim można stosować w zastosowaniach konstrukcyjnych, gdzie nośność ma kluczowe znaczenie?”

Odpowiedź: Tak, ale z rozróżnieniem na konstrukcje pełne i półrurowe. Nit z łbem płaskim z litej stali zapewnia maksymalną wytrzymałość na ścinanie i rozciąganie i jest szeroko stosowany w zespołach konstrukcyjnych, mostach i ciężkich maszynach. Półrurowy nit z łbem płaskim zachowuje 80–90% wytrzymałości nitu pełnego – co jest więcej niż wystarczające w przypadku większości urządzeń przemysłowych, osłon maszyn i zastosowań meblowych. Jeśli Twoje zastosowanie ma charakter konstrukcyjny i przenosi znaczne obciążenia, wybierz bryłę. Jeśli jest to zastosowanie na linii montażowej z umiarkowanymi obciążeniami, półrurowe zapewnią potrzebną wytrzymałość i szybszy montaż. W przypadku powyższej obudowy panelu sterowania, konstrukcja półrurowa zapewniła więcej niż wystarczającą wytrzymałość do tego zastosowania.

P: „Jaka jest maksymalna średnica trzpienia, jaką można wyprodukować dla stalowych nitów z łbem płaskim – i jaka jest najdłuższa długość?”

Odp.: Nasze 45 maszyn do gięcia na zimno może produkować nity o średnicy trzpienia do 10 mm i długości całkowitej 100 mm w przypadku konstrukcji solidnych. W przypadku konstrukcji półrurowych maksymalna długość jest zazwyczaj ograniczona głębokością wnęki – możemy wyprodukować lufy o długości do 80 mm, w zależności od średnicy. W przypadku średnic powyżej 10 mm lub długości powyżej 100 mm możemy omówić niestandardowe oprzyrządowanie i alternatywne metody produkcji. W przypadku większości zastosowań przemysłowych, HVAC i meblowych zakres średnic 0,8–10 mm pokrywa ponad 90% wymagań. Prześlij nam swój rysunek – potwierdzimy wykonalność i przedstawimy wycenę.
