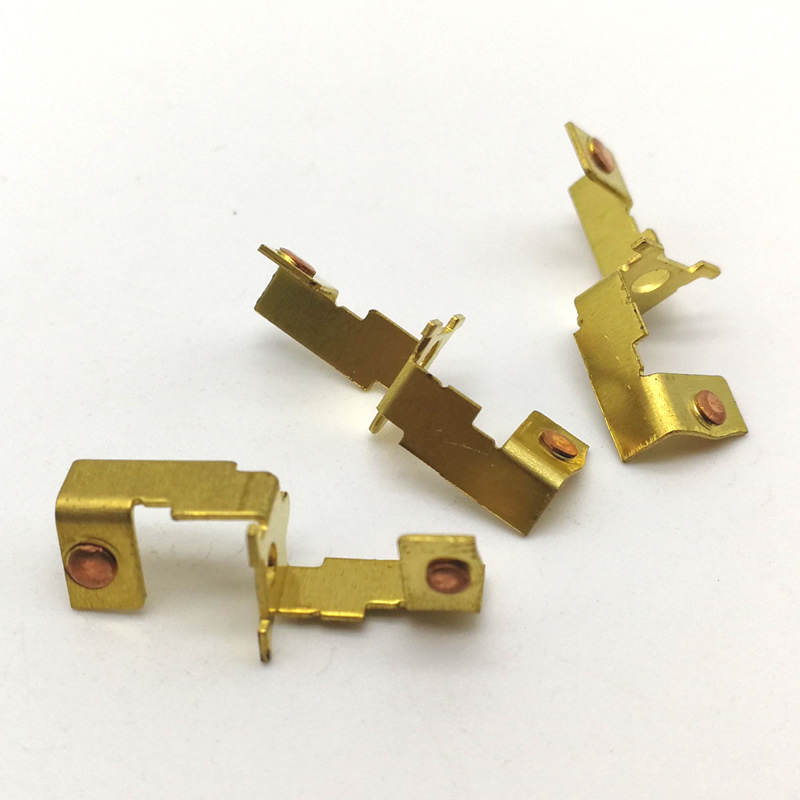

Tłoczone części metalowe

W nowoczesnej produkcji niewiele procesów zapewnia szybkość, spójność i opłacalność tłoczenia metali. Gdy gotowe komponenty nie są w stanie spełnić unikalnych wymagań projektowych, niestandardowe, tłoczone części metalowe zapewniają dokładną geometrię, materiał i charakterystykę wydajności niezbędną w złożeniach o znaczeniu krytycznym.

Metale Nuoteod ponad dekady dostarcza rozwiązania w zakresie tłoczenia klasy inżynieryjnej. Nasze niestandardowe, tłoczone części metalowe służą branżom, w tym motoryzacji, elektronice, urządzeniom medycznym, energii odnawialnej i sprzętowi przemysłowemu, gdzie precyzja i powtarzalność nie podlegają negocjacjom.

Jakie są niestandardowe tłoczone części metalowe?

Niestandardowe tłoczone części metalowe to komponenty produkowane przez podanie metalowej cewki lub pustego arkusza przez prasę do tłoczenia wyposażoną w specjalnie zaprojektowane matryce. Prasa przykłada dużą siłę do cięcia, zginania, formowania lub przebijania metalu w celu uzyskania gotowego kształtu — często w jednym pociągnięciu lub w sekwencji progresywnej.

W przeciwieństwie do standardowych części katalogowych, niestandardowe, tłoczone części metalowe są projektowane zgodnie ze specyfikacjami klienta, w tym:

Unikalne wzory otworów, szczelin lub wycięć

Określone kąty i promienie zgięcia

Wąskie tolerancje wymiarowe (aż do ±0,05 mm)

Specjalne wykończenia powierzchni lub powłoki

Produkcja wielkoseryjna przy stałej jakości

Dlaczego warto wybrać Nuote Metals do niestandardowych tłoczonych części metalowych?

Doświadczenie inżynieryjne w różnych branżach

Metale Nuotewnosi ponad dziesięcioletnie doświadczenie w praktycznym stemplowaniu. Nasz zespół inżynierów współpracuje z klientami od prototypu po produkcję, oferując informacje zwrotne dotyczące projektowania pod kątem produktywności (DFM) w celu zmniejszenia kosztów oprzyrządowania i poprawy wydajności części.

Własne oprzyrządowanie i produkcja matryc

Projektujemy i produkujemy własne wykrojniki. Ta pionowa integracja umożliwia szybsze czasy realizacji, niższe koszty oprzyrządowania i pełną kontrolę nad jakością niestandardowych tłoczonych części metalowych.

Elastyczne wielkości produkcji

Seria prototypów: 50–1000 sztuk

Produkcja niskonakładowa: 10 000–50 000 sztuk

Produkcja wielkoseryjna: 10 000–1 000 000+ sztuk

Możliwości techniczne dla niestandardowych tłoczonych części metalowych

Metale Nuoteposiada nowoczesną tłocznię z prasami o nacisku od 25 ton do 200 ton. Poniżej znajduje się szczegółowe zestawienie naszych możliwości.

Opcje materiałowe

Dostępne procesy tłoczenia

Tolerancje wymiarowe dla niestandardowych tłoczonych części metalowych

Metale Nuoteutrzymuje wąskie tolerancje w oparciu o grubość materiału i geometrię części.

Maksymalne wymiary części

Wykończenia powierzchni i operacje wtórne

Wiele niestandardowych tłoczonych części metalowych wymaga obróbki po tłoczeniu.Metale Nuoteoferuje usługi własne i partnerskie.

Platerowanie i powlekanie

Cynkowanie – pasywacja żółta, niebieska lub przezroczysta

Niklowanie – wykończenie matowe lub błyszczące

Cynowanie – Możliwość lutowania i ochrona przed korozją

Malowanie proszkowe – możliwość wyboru koloru z palety RAL, grubość 60–120µm

Anodowanie – Części aluminiowe, przezroczyste lub kolorowe (Typ II)

Czarny tlenek – Części stalowe zapewniające łagodną odporność na korozję i odblaski

Mechaniczne operacje wtórne

Gwintowanie i gwintowanie (otwory przelotowe lub nieprzelotowe)

Gratowanie i wykańczanie krawędzi

Nitowanie i wkładanie okuć (nakrętki, kołki, wsporniki)

Spawanie (punktowe, projekcyjne lub laserowe)

Obróbka cieplna ( odprężanie , wyżarzanie )

Zastosowania niestandardowych tłoczonych części metalowych

Metale Nuotedostarcza niestandardowe, tłoczone części metalowe dla różnych gałęzi przemysłu. Poniżej znajdują się reprezentatywne przykłady.

Samochody i pojazdy elektryczne

Złącza zacisków akumulatora

Wsporniki montażowe czujników i jednostek sterujących

Elementy systemu HVAC

Wzmocnienia ramy siedziska

Puszki osłonowe do ochrony EMI/RFI

Elektronika i Telekomunikacja

Osłony i ramki ekranujące RF

Radiatory do półprzewodników mocy

Styki baterii i zaciski sprężynowe

Obudowa i wsporniki wewnętrzne do serwerów

Obudowy złączy (ekranowane)

Urządzenia medyczne

Elementy narzędzi chirurgicznych

Obudowy urządzeń wszczepialnych (z certyfikowanych materiałów)

Wsporniki sprzętu diagnostycznego

Wkładki do tac sterylizacyjnych

Półfabrykaty sprzętu ortopedycznego

Energia Odnawialna

Zaciski do montażu paneli słonecznych i złącza szynowe

Obudowa falownika i wsporniki wewnętrzne

Mocowania czujnika turbiny wiatrowej

Szyny zbiorcze systemu magazynowania energii akumulatorowej

Sprzęt Przemysłowy

Elementy pompy i zaworu

Podkładki i dystanse skrzyni biegów

Prowadnice systemu przenośników

Obudowy paneli sterowania

Pneumatyczne płyty kolektora

Zapewnienie jakości tłoczonych na zamówienie części metalowych – EEAT w praktyce

Metale Nuoteprzestrzega zasad Google EEAT poprzez udokumentowane procesy, certyfikowaną wiedzę specjalistyczną i przejrzyste raporty dotyczące jakości.

Doświadczenie w projektowaniu narzędzi

Nasi inżynierowie zajmujący się narzędziami mają średnio 15 lat doświadczenia w projektowaniu matryc. Używamy oprogramowania CAD/CAM (SolidWorks, AutoCAD) do symulacji sekwencji tłoczenia przed cięciem stali, redukując przebiegi próbne nawet o 40%.

Specjalizacja w sterowaniu procesami

Kontrola pierwszego artykułu (FAI) – kompletny raport wymiarowy zgodnie z ASME Y14.5

Monitorowanie SPC – śledzenie kluczowych wymiarów podczas serii produkcyjnych

Identyfikowalność materiału – certyfikaty walcowni zachowywane dla każdej partii kręgów

Pomiary w trakcie procesu — hartowane uchwyty typu „go/no go” do części o dużej objętości

Autorytatywność poprzez certyfikację

ISO 9001:2015 – System zarządzania jakością

IATF 16949 – Norma jakości motoryzacyjnej (dostępna na żądanie)

RoHS i REACH – dokumentacja zgodności dla wszystkich materiałów

Raportowanie minerałów z regionów objętych konfliktami – dostępne na potrzeby klienta

Zaufanie dzięki przejrzystości

W przypadku każdej przesyłki niestandardowych tłoczonych części metalowych Nuote Metals zapewnia:

Certyfikat zgodności (CoC)

Protokół kontroli wymiarowej (ze zmierzonymi wartościami)

Certyfikacja materiału (raport z testów w walcowni)

Zdjęcia reprezentatywnych części

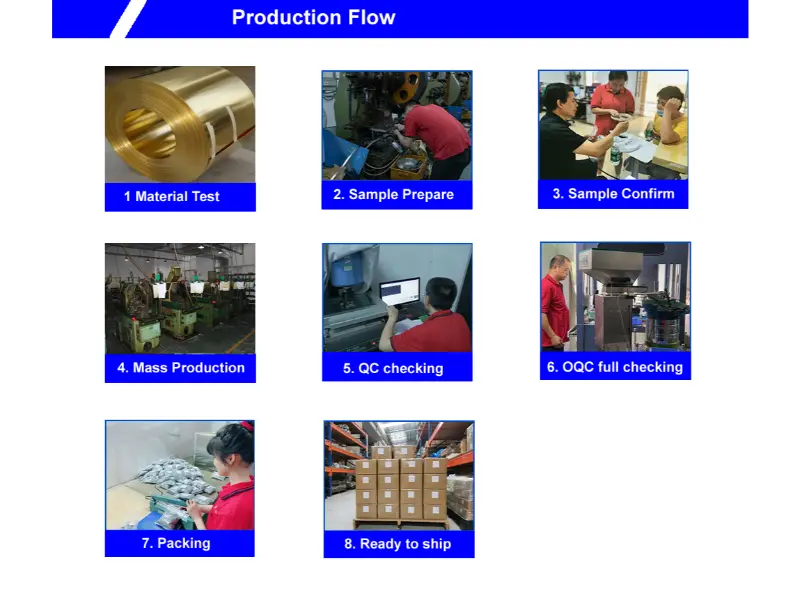

Proces niestandardowych tłoczonych części metalowych w Metale Nuote

Od koncepcji po dostawę – nasz przepływ pracy zapewnia przewidywalność i jakość.

Krok 1 – Projekt i przegląd DFM

Klient dostarcza rysunek 2D lub model 3D (STEP, IGES lub PDF)

Nasi inżynierowie sprawdzają tolerancje, promienie i dobór materiałów

Raport DFM wydawany w ciągu 2–3 dni roboczych

Krok 2 – Produkcja oprzyrządowania

Wybór stali narzędziowej (D2, A2 lub węglik do zastosowań wielkoseryjnych)

Obróbka CNC płyt matrycowych, stempli i ściągaczy

Próba na materiale próbnym – wyprodukowano pierwsze części

Krok 3 – Pobieranie próbek i zatwierdzanie

Do 20 próbek dostarczonych bez dodatkowych opłat (w przypadku zatwierdzonego oprzyrządowania)

Klient sprawdza i zatwierdza wymiary

Wszelkie poprawki projektowe wprowadzone przed produkcją

Krok 4 – Produkcja i kontrola jakości

Pełna seria produkcyjna według ilości PO

Kontrole w trakcie procesu w określonych odstępach czasu (co 500–2000 sztuk)

Końcowe próbkowanie losowe według AQL (ANSI/ASQ Z1.4)

Krok 5 – Wykończenie i wysyłka

Wykonywane operacje wtórne (powlekanie, gwintowanie itp.)

Opakowanie według specyfikacji klienta (luzem, tacka, szpula lub torba)

Wysyłka z pełną dokumentacją

Często zadawane pytania dotyczące niestandardowych tłoczonych części metalowych

Poniżej znajdują się najczęstsze zapytania techniczne otrzymywane przez Nuote Metals dotyczące niestandardowych tłoczonych części metalowych.

P1: Jaki jest typowy czas realizacji oprzyrządowania i pierwszych próbek niestandardowych tłoczonych części metalowych?

Odp.: Czas realizacji zależy od złożoności części i wymagań dotyczących narzędzi. W przypadku prostych, tłoczonych na zamówienie części metalowych z narzędziami do wykrawania lub przekłuwania w ramach jednej operacji (matryca złożona), produkcja oprzyrządowania trwa zwykle 15–20 dni roboczych. Pierwsze próbki są dostępne 3–5 dni po zakończeniu oprzyrządowania. W przypadku skomplikowanych, tłoczonych na zamówienie części metalowych, wymagających matryc progresywnych z wieloma stacjami (gięcie, ciągnienie, zwijanie), czas realizacji oprzyrządowania waha się od 25–40 dni roboczych. Nuote Metals oferuje przyspieszone oprzyrządowanie za dodatkową opłatą — skontaktuj się z naszym zespołem inżynierów, przedstawiając rysunek części, aby uzyskać określony harmonogram. Oprzyrządowanie prototypowe (oprzyrządowanie miękkie z aluminium lub stali miękkiej) można wyprodukować w ciągu 7–10 dni w przypadku serii walidacyjnych w małych seriach przed zastosowaniem stali narzędziowej klasy produkcyjnej.

P2: Jaka jest minimalna wielkość zamówienia (MOQ) dla niestandardowych tłoczonych części metalowych? Czy możesz dostosować się do małych serii prototypów?

O: Tak, Nuote Metals obsługuje zarówno prototypowanie w małych seriach, jak i produkcję w dużych ilościach. W przypadku niestandardowych tłoczonych części metalowych wymagających nowego, dedykowanego oprzyrządowania, nasze typowe MOQ wynosi 5 000–10 000 sztuk, aby amortyzować koszty oprzyrządowania. Jednakże w przypadku prototypowania lub serii pilotażowych oferujemy elastyczne ilości już od 50–500 sztuk przy użyciu tymczasowego miękkiego oprzyrządowania lub nawet cięcia laserowego (w przypadku części płaskich bez gięcia). W przypadku prostych, tłoczonych na zamówienie części metalowych, które można wyprodukować przy użyciu naszej istniejącej standardowej biblioteki narzędzi (np. typowe kształty podkładek, proste wsporniki), nie ma MOQ — przyjmujemy zamówienia już od 100 sztuk. Prosimy o przesłanie rysunku w celu uzyskania niestandardowej wyceny. Oferujemy również przykładowy program: po zatwierdzeniu oprzyrządowania dostarczamy bezpłatnie do 20 sztuk próbek (klient płaci za wysyłkę).

P3: Jak mogę się upewnić, że moje niestandardowe, tłoczone części metalowe będą miały minimalne zadziory i ostre krawędzie? Jakie są Wasze standardowe metody gratowania?

Odp.: Kontrola zadziorów jest krytycznym parametrem jakości w przypadku niestandardowych tłoczonych części metalowych, zwłaszcza gdy części będą obsługiwane lub montowane za pomocą okablowania. Nuote Metals zajmuje się zadziorami na trzy sposoby. Po pierwsze, optymalizujemy luzy matrycy – dla każdej grubości materiału utrzymujemy luzy między stemplem a matrycą na poziomie 5–10% na stronę, co minimalizuje powstawanie zadziorów u źródła. Po drugie, w przypadku większości tłoczonych na zamówienie części metalowych wykonujemy mechaniczne gratowanie za pomocą bębna wibracyjnego z mediami ceramicznymi lub plastikowymi, uzyskując jednolity promień 0,05–0,15 mm. Po trzecie, w przypadku części wymagających usunięcia wyjątkowo ostrych krawędzi (np. zastosowania medyczne lub elektroniczne) oferujemy gratowanie ręczne lub gratowanie termiczne. Nasz standardowy limit wysokości zadziorów wynosi ≤0,1 mm dla materiału o grubości powyżej 1 mm i ≤0,05 mm dla materiału o grubości poniżej 1 mm. Jeśli Twoja aplikacja wymaga krawędzi bez zadziorów (np. do kontaktu ze skórą lub izolacją drutu), określ na rysunku „brak ostrych krawędzi” lub „promień krawędzi 0,1 mm”, a my odpowiednio dostosujemy nasz proces.

P4: Jakie informacje muszę podać, aby uzyskać dokładną wycenę niestandardowych tłoczonych części metalowych?

Odp.: Aby przedstawić dokładną wycenę niestandardowych tłoczonych części metalowych, Nuote Metals wymaga następujących minimalnych informacji. Najpierw rysunek 2D (PDF) lub model 3D (STEP, IGES lub SolidWorks) z określonymi wymiarami, tolerancjami i materiałem. Po drugie, rodzaj i grubość materiału – jeśli nie jest to pewne, opisz zastosowanie (np. „odporny na korozję, podobny do stali nierdzewnej 304, 1,5 mm”). Po trzecie, szacunkowa wielkość roczna lub wielkość zamówienia – amortyzacja kosztów oprzyrządowania zależy w dużym stopniu od wielkości. Po czwarte, wszelkie wymagania dotyczące wykończenia powierzchni lub operacji dodatkowych (powlekanie, gwintowanie, obróbka cieplna). Po piąte, wszelkie cechy krytyczne dla jakości (np. „średnica otworu musi mieścić się w zakresie ±0,05 mm” lub „krytyczna płaskość”). Dzięki tym informacjom Nuote Metals zazwyczaj przedstawia wycenę budżetową w ciągu 24 godzin oraz wiążącą wycenę z zestawieniem narzędzi w ciągu 3–5 dni roboczych. W przypadku prostych, tłoczonych na zamówienie części metalowych możemy zacytować odręczny szkic lub wyraźną fotografię z wymiarami.

Dlaczego warto współpracować z Nuote Metals w zakresie niestandardowych tłoczonych części metalowych?

Wybór odpowiedniego partnera w zakresie tłoczenia zapewnia spójność wymiarową, kontrolę kosztów i niezawodność łańcucha dostaw. Oferta Nuote Metals:

Wsparcie inżynieryjne – analiza DFM przed obróbką

Własne narzędzia – brak opóźnień w outsourcingu i niespodzianek związanych z jakością

Elastyczność materiałowa – ponad 20 stopów w magazynie

Brak MOQ dla prostych części – korzystanie z istniejącej biblioteki narzędzi

Szybkie pobieranie próbek – 20 bezpłatnych próbek z zatwierdzonym oprzyrządowaniem

Wysyłka globalna – drogą lotniczą lub morską do Ameryki Północnej, Europy, Azji i poza nią

Pełna identyfikowalność – certyfikaty materiałowe i raporty z kontroli przy każdej wysyłce

KontaktMetale Nuotejuż dziś, aby przesłać swój rysunek lub omówić projekt niestandardowych tłoczonych części metalowych.
