Nity półpuste

Znasz to uczucie zapadania się. Prasa opada, nit zostaje osadzony – i słychać trzask. Albo, co gorsza, nic nie słychać, ale trzy miesiące później awaria pola powraca. Część się przeciągnęła. Połączenie się rozluźniło. Klient jest niezadowolony.

Rzecz w tym, że w większości przypadków to nie twoja wina. Używasz właściwego materiału. Twoja prasa jest skalibrowana. Projekt wygląda solidnie na papierze. Więc po co to robićnity półpuste—czasami nazywane nitami półrurowymi, półrurowymi lub drążonymi — ciągle zawodzą w produkcji?

Pozwól, że przeprowadzę Cię przez to, czego nauczyliśmy się po wyprodukowaniu milionów sztuk w Nuote Metals. Nie z katalogu. Od rzeczywistych klientów, którzy przyszli do nas z tymi samymi problemami, z którymi borykasz się Ty.

Zasada 70% (i dlaczego wszystko zmienia)

Solidny nit wymaga około 3,5 tony siły, aby ustawić trzpień o średnicy 5 mm. Nit półdrążony? Około 1,0–1,2 tony. To o 70% mniej siły.

Co to właściwie oznacza na Twojej linii produkcyjnej?

• Mniejsze obciążenie narzędzi– Twoja prasa wytrzymuje dłużej i nie wymieniasz matryc tak często.
• Mniejsze obciążenie materiałów– Jeśli pracujesz z cienkimi metalami, tworzywami sztucznymi lub delikatnymi zespołami, redukcja o 70% stanowi różnicę między czystym złączem a pękniętą częścią.
• Szybsze cykle– Lżejsze prasy działają szybciej. Mniej czasu na nit skraca się szybko, gdy używasz 50 000 sztuk.

Ale tu jest haczyk: wgłębienie musi być odpowiednie. Zbyt płytkie, a nadal walczysz z siłami solidnego nitu. Za głęboko i klincz jest słaby. W Nuote Metals utrzymujemy głębokość wnęki na poziomie 45–55% długości lufy – jest to optymalny punkt, w którym pusta ściana toczy się gładko i bez pęknięć.

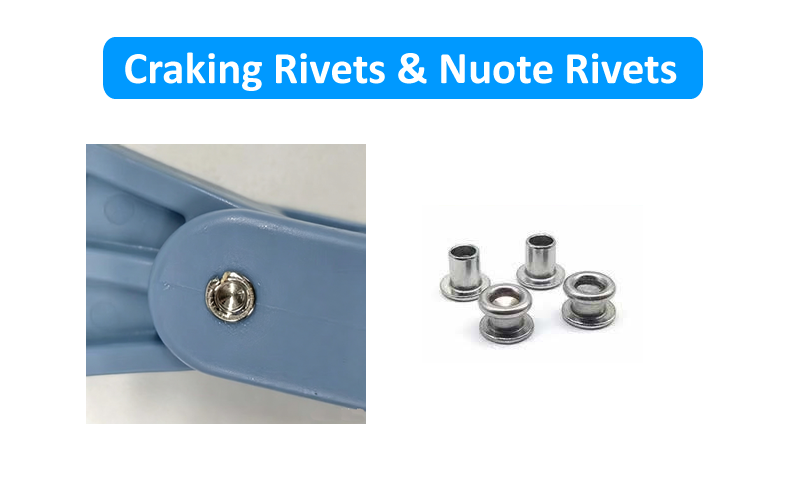

Najczęstsze pytanie, jakie otrzymujemy: „Dlaczego moje nity pękają?”

Słyszymy to co najmniej dwa razy w tygodniu. Klient dzwoni sfrustrowany, bo podczas osadzania pękają mu nity. Oto co znaleźliśmy:

Problem nr 1: Materiał jest nieodpowiedni do zastosowania.

Stal nierdzewna szybko twardnieje. Jest silny, ale nie wybacza. Jeśli pod wysokim ciśnieniem osadzisz stal nierdzewną w ciasnym otworze, metal twardnieje, zanim będzie mógł się toczyć, i pęka. Przejście na stal niskowęglową lub mosiądz często rozwiązuje problem natychmiast. Są bardziej plastyczne i nie walczą w ten sam sposób.

Problem nr 2: Głębokość wnęki jest zbyt głęboka.

Jeśli wnęka przekracza 55% długości lufy, pozostała ściana jest zbyt cienka, aby wytrzymać działanie toczne. Metal zamiast się zwijać, składa się. W każdym pierwszym artykule mierzymy głębokość ubytku i możemy ją dostosować do 45–50%, jeśli tego wymaga Twoje zastosowanie.

Problem nr 3: Siła osadzania jest zbyt duża.

Używasz konstrukcji półpustej, ale ustawiasz ją tak, jakby była solidna. Solidne nity wymagają siły. Wymagają finezji. Jeśli prasa jest ustawiona zbyt wysoko, pusta ściana pęka. Zalecamy zmniejszenie siły o 30% przy zmianie z pełnego na półpuste, a następnie dokonaj regulacji na tej podstawie.

Problem nr 4: Długość lufy jest za krótka.

Ten jest zaskakująco powszechny. Długość lufy powinna być o 1,5–2,0 mm dłuższa niż całkowita grubość stosu materiałów. Jeśli jest za krótki, pusta sekcja sięga dna, zanim uformuje się klincz, a połączenie będzie słabe. Prześlij nam swój stos materiałów, a my zalecimy dokładną długość.

Prawdziwy: 250 000 nitów, żadnych pęknięć

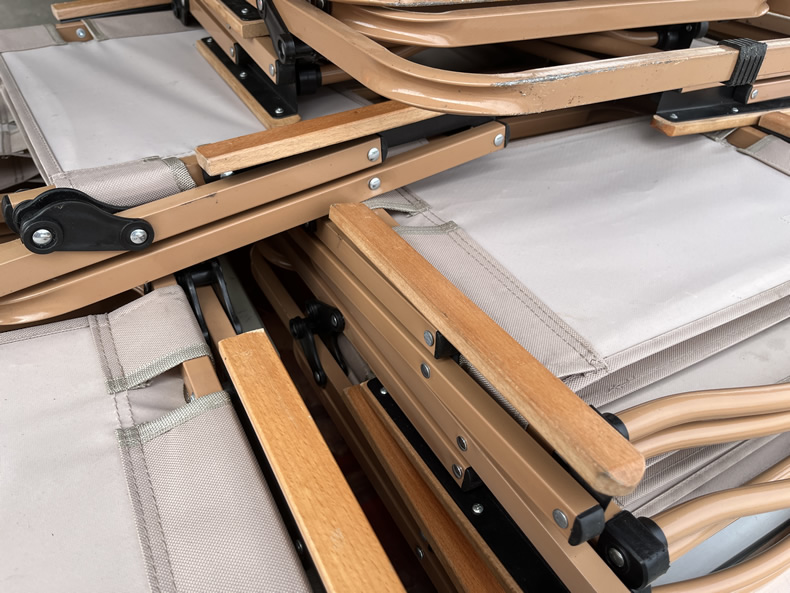

W zeszłym roku współpracowaliśmy z producentem mebli. Robili składane krzesła i używali solidnych nitów do zawiasów nożycowych. Wskaźniki odrzuceń wynosiły 6–7%. Solidne nity pękały nylonowe tuleje. Potrzebowali rozwiązania, które pozwoliłoby im utrzymać prędkość produkcji bez niszczenia części.

Dostarczyliśmy nity półdrążone ze stali ocynkowanej — trzpień 4,0 mm, łeb okrągły 7,0 mm i długość lufy 10,0 mm. Wnęka zmniejszyła siłę wiązania z 3,5 tony do 1,0 tony. Pęknięcia ustały. Całkowicie.

Przetestowali 1000 elementów na 500 krzesłach, przeprowadzili 50 000 cykli regulacji i nie odnotowali żadnych usterek. Obecnie zamawiają od Nuote Metals 250 000 nitów półdrążonych rocznie, a odsetek odrzutów wynosi poniżej 0,3%.

Kolejna: 300 000 nitów do stojaków aluminiowych

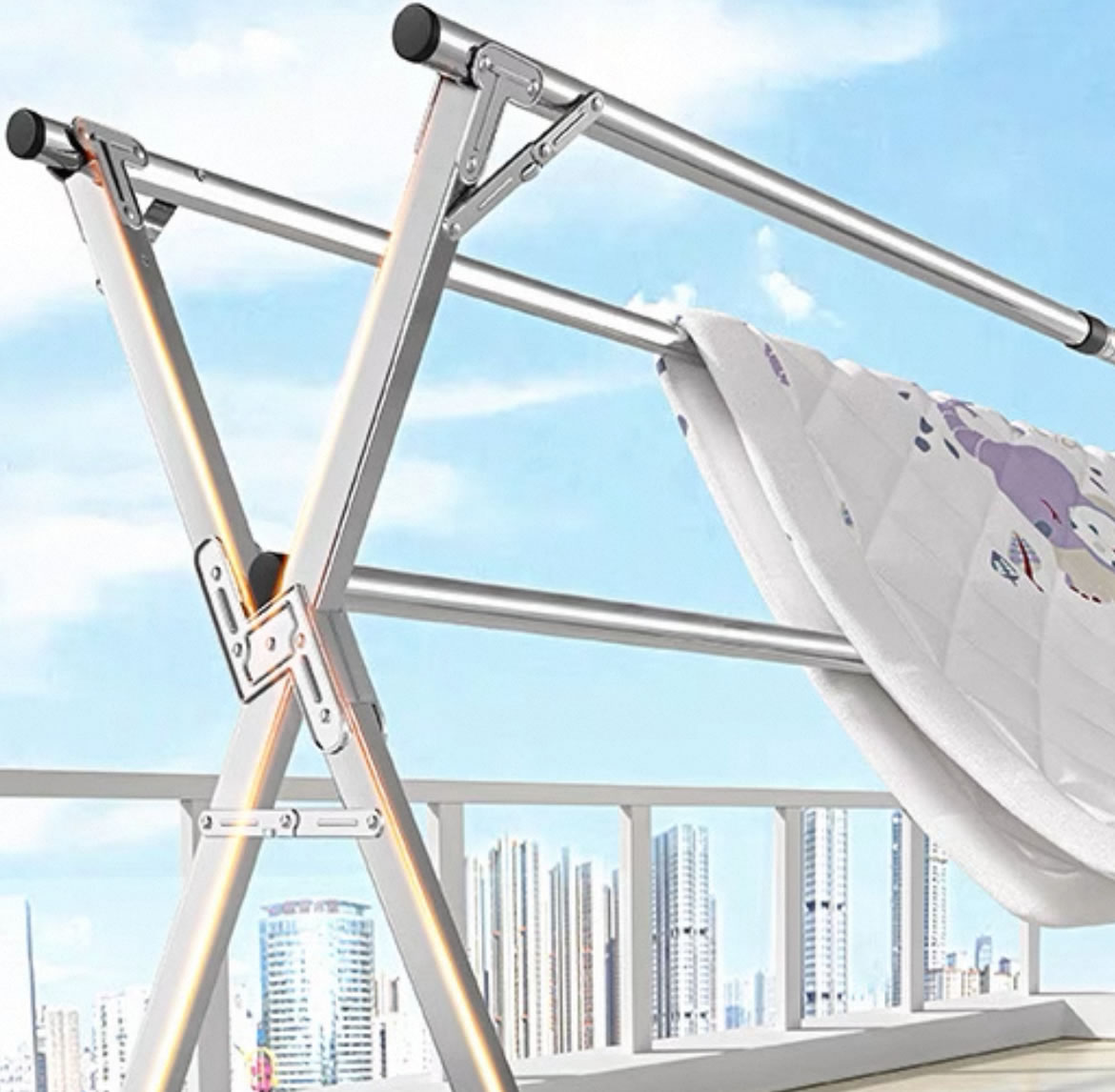

Producent aluminiowych stojaków do suszenia miał inny problem. Ich nity z litego aluminium działały, ale linia montażowa działała wolno. Wysoka siła ustalająca oznaczała staranne ustawienie prasy, a wszelkie niewspółosiowość zniekształcała cienką rurkę.

Daliśmy im aluminiowe nity półdrążone: trzpień 4,0 mm, łeb okrągły 7,0 mm, długość lufy 10,0 mm. Zwykłe wykończenie. Nic nadzwyczajnego.

Siła osadzania spadła o 60%. Zniekształcenie zniknęło. Szybkość montażu wzrosła o 35%. Przetestowali 1000 nitów na 500 stojakach, wykonali 10 000 cykli składania pod obciążeniem 15 kg i nie stwierdzili żadnego poluzowania. Teraz zamawiają u nas 300 000 sztuk rocznie.

Co właściwie robimy

Dostępne są nity półdrążone firmy Nuote Metals:

• Średnice trzpienia:1,5 mm do 8,0 mm
• Przybory: Stal niskowęglowa, stal nierdzewna (304/316), mosiądz (C2680), miedź (C11000), aluminium (5052/5056)
• Style głowy:Okrągłe, płaskie, owalne, kratowe, patelniowe, uniwersalne, grzybkowe, wpuszczane
• Wykończenia:Ocynkowane, oksydowane na czarno, pasywowane, lakierowane, niklowane, postarzane, anodowane, gładkie

Wszystkie długości niestandardowe. Nic z półki. Ponieważ każde zastosowanie jest inne.

Proces: co sprawdzamy i dlaczego

Nie przeprowadzamy losowych testów wsadowych. Każda partia przechodzi przez to:

• Drut przychodzący – średnica i twardość sprawdzane przed produkcją. Spektrometr weryfikuje skład materiału. Jeśli cewka nie spełnia specyfikacji, odrzucamy ją, zanim trafi do prasy.
• Artykuł pierwszy – 10 nitów mierzonych komparatorem optycznym. Zweryfikowano każdy wymiar – trzon, główkę, długość lufy, głębokość wnęki.
• W trakcie – 5 nitów co 500 sztuk. Wymiary krytyczne sprawdzone suwmiarką cyfrową. Jakikolwiek dryf zatrzymuje prasę.
• Test wiązania – co 2000 sztuk umieszczamy 3 próbki Twojego rzeczywistego materiału. Sprawdzamy klincz pod kątem symetrii, szczelności i pęknięć.
• Sortowanie końcowe – 100% kontrola optyczna. Próbka AQL zweryfikowana ręcznie.

Tolerancje jakie posiadamy:

Co otrzymasz zamawiając

Kiedy nity dotrą do Ciebie, otrzymasz kompletny zapis:

• Certyfikat materiałowy – Skład chemiczny i właściwości rozciągające z oryginalnej cewki. Możliwość prześledzenia numeru cieplnego.
• Arkusz kontrolny – Rzeczywiste wymiary 10 nitów z Twojej partii. Nie „w granicach tolerancji” – rzeczywiste liczby.
• Certyfikat wykończenia – Grubość poszycia zweryfikowana metodą XRF (jeśli dotyczy).
• Dokument zgodności – podpisany przez naszego menedżera ds. kontroli jakości, z unikalnym numerem partii.

Przechowujemy kopie przez pięć lat. Ty też powinieneś zachować swoje.

Trzy pytania, które faktycznie dostajemy

P: „Jaka jest różnica między półpustym a półrurowym?”

O: Nic. To ten sam produkt. Dwie nazwy tego samego elementu złącznego – nit z płytkim wgłębieniem na końcu. Niektóre branże używają jednego terminu, inne drugiego. Robimy oba.

P: „Czy mogę ich używać na zewnątrz?”

Odp.: Tak, z odpowiednim wykończeniem. Do zastosowań zewnętrznych polecamy:

• Nity półpuste ze stali nierdzewnej (304 lub 316) z pasywowanym wykończeniem zapewniającym trwałą odporność na korozję
• Stal ocynkowana z żółtym chromianem zapewniająca 96-godzinną odporność na mgłę solną
• Aluminium z anodowanym wykończeniem do lekkich zespołów zewnętrznych

P: „Jak wybrać odpowiednią długość lufy?”

Odp.: Długość lufy = grubość stosu materiału + 1,5–2,0 mm. Jeśli łączysz dwa arkusze o grubości 2 mm (w sumie 4 mm), wybierz długość beczki 5,5–6,0 mm. Za krótkie i klincz słaby. Za długa i lufa się gniecie. Prześlij nam swój stos materiałów, a my zalecimy dokładną długość.

Nuote Metals – Dongguan, Chiny. Certyfikat ISO 9001:2015. Dostępne bezpłatne próbki. Skontaktuj się z nami, podając swoje specyfikacje — odpowiemy w ciągu 24 godzin, podając koszt oprzyrządowania (jeśli dotyczy), cenę za sztukę i czas realizacji.
