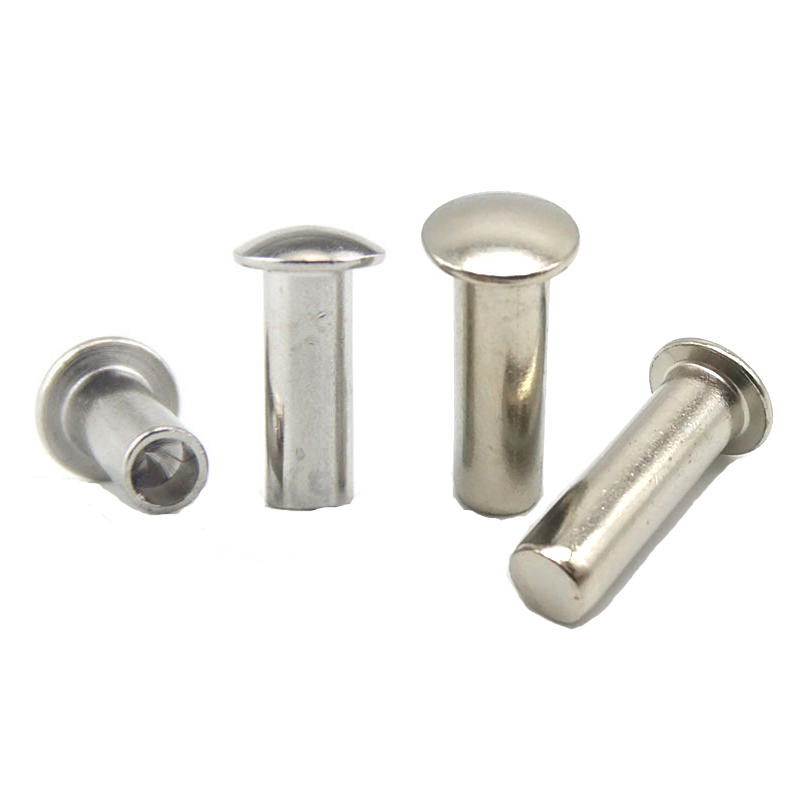

Nity z łbem płaskim

Nity z łbem płaskimsą tym, co inżynierowie określają, gdy potrzebują czegoś pomiędzy okrągłą a płaską główką. Łeb patelni ma szerszą powierzchnię nośną niż łeb okrągły (1,8–2,2 × średnica trzpienia w porównaniu z 1,6–1,8 ×), ale większą wysokość łba niż łeb płaski. Krótka prosta ściana boczna nadaje mu czysty, wykończony wygląd, który dobrze pasuje do widocznych podzespołów, nie wyglądając przy tym na nieporęczny.

Kiedy okrągła główka jest zbyt wystająca, a płaska jest zbyt niska, odpowiedzią jest główka typu pan.

Pan czy Okrągły czy Płaski – tam, gdzie pasuje głowica Pan

Kiedy wybrać głowicę patelniową:

• Chcesz mieć większą powierzchnię nośną niż okrągłą główkę, ale większą wysokość głowy niż płaska główka
• Nit będzie widoczny, a wygląd ma znaczenie
• Potrzebujesz czystego, wykończonego wyglądu bez dużej okrągłej głowy
• Luz jest umiarkowany – niewystarczająco ciasny dla płaskiej głowy, niewystarczająco otwarty dla okrągłej głowy

Co tworzymy – dwa projekty, pięć materiałów

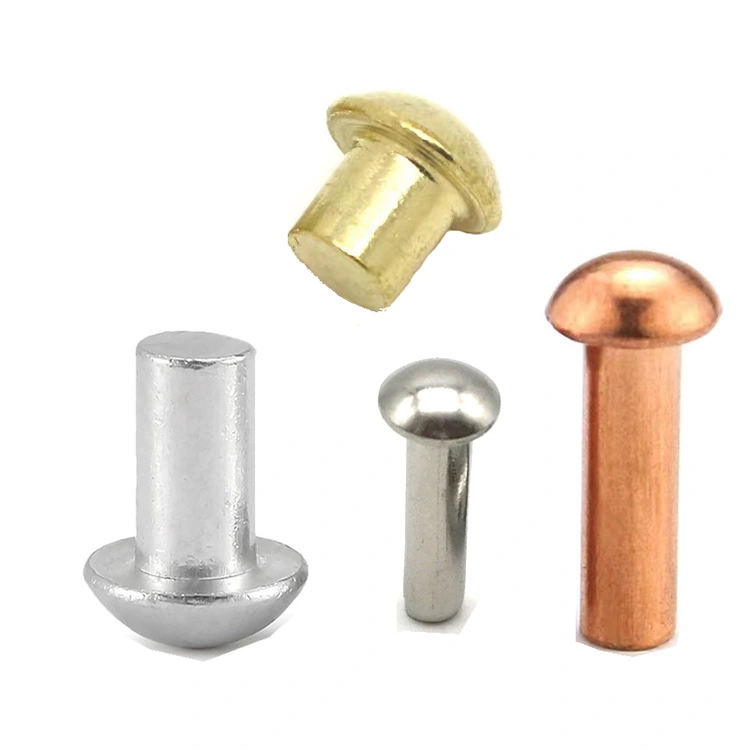

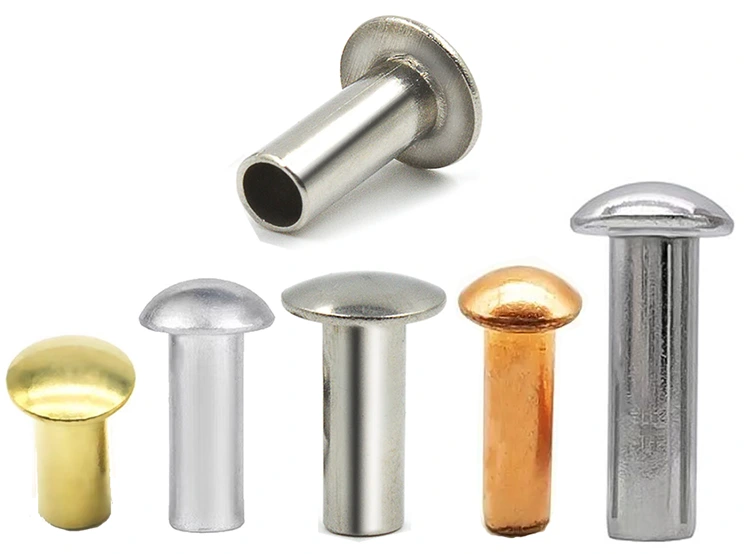

Nity z łbem płaskimsą dostępne w wersji pełnej i półrurowej. Pełna rura nie jest dostępna dla tego typu główki ze względu na krótką, prostą geometrię ścian bocznych.

Dostępne materiały:Stal niskowęglowa, stal nierdzewna (304/316), mosiądz (C2680), miedź (C11000), aluminium (5052/5056)

Wykończenia:Ocynkowane, oksydowane na czarno, pasywowane, lakierowane, niklowane, postarzane, anodowane, gładkie – w zależności od materiału.

Jedno prawdziwe zastosowanie – komercyjna obudowa ekspresu do kawy

Producent komercyjnych ekspresów do kawy montował zewnętrzne panele obudowy za pomocą nitów z łbem okrągłym. Okrągłe główki wyraźnie wystawały z gotowej maszyny, psując luksusowy wygląd, jakiego oczekiwała marka. Rozważano zastosowanie nitów z łbem płaskim, ale konstrukcja obudowy ograniczała przestrzeń za panelem – pogłębianie nie było możliwe bez zbytniego pocienienia metalu. Zespół projektowy potrzebował nitu o niższym profilu niż łeb okrągły, ale bez konieczności pogłębiania.

Firma Nuote Metals dostarczyła nity półrurowe ze stali nierdzewnej z łbem stożkowym – trzpień 4,0 mm, łeb stożkowy 8,0 mm, długość lufy 8,0 mm, wykończenie pasywowane. Głowica patelni znajdowała się niżej niż oryginalna okrągła główka, nadając obudowie czystszy wygląd. Krótka prosta ściana boczna zapewniła wykończony wygląd bez dużej kopuły. Półrurowa wnęka utrzymuje siłę osadzania na niskim poziomie, zapobiegając deformacji cienkich paneli obudowy.

Producent przetestował 500 nitów na 100 maszynach. Po montażu i testach terenowych brak poluzowań i korozji. Zespół projektowy zatwierdził nowy styl główki dla wszystkich przyszłych modeli. Obecnie zamawiają nity z łbem stożkowym w partiach po 100 000 sztuk rocznie.

Opcje standardowe – dostosowane do Twojej specyfikacji

Nity z łbem płaskimsą produkowane według Twoich dokładnych wymagań. Ponieważ każde zastosowanie ma inne wymagania dotyczące prześwitu i wyglądu, nie posiadamy w magazynie standardowych rozmiarów głowicy obrotowej – każde zamówienie jest produkowane na zamówienie.

Czego od Ciebie potrzebujemy:

• Średnica trzpienia – 1,5mm do 8,0mm
• Średnica łba – dopasowana do wymagań dotyczących powierzchni nośnej
• Wysokość głowy – dostosowana do wymagań dotyczących prześwitu
• Długość całkowita – lub całkowita grubość stosu materiałów
• Materiał – stal, stal nierdzewna, mosiądz, miedź lub aluminium
• Konstrukcja – pełna lub półrurowa
• Wykończenie – cynk, pasywacja, lakierowanie, nikiel, anodowanie itp.

Polecamy:Jeśli nie jesteś pewien średnicy lub wysokości główki, prześlij nam rysunek lub próbkę swojego montażu. Zalecimy optymalne wymiary głowicy patelni dla Twojego zastosowania.

Przykładowy czas realizacji:5–10 dni na niestandardowe specyfikacje głowicy panoramicznej. Aby uzyskać szczegółowe wymagania, skontaktuj się z naszym zespołem sprzedaży.

Jak formujemy głowice panoramiczne – prosta ściana, która robi różnicę

Głowica panoramiczna wygląda prosto – kopułka z prostą ścianą boczną. Ale ta prosta ściana wymaga precyzyjnego zaprojektowania matrycy. Za duży stożek i wygląda jak okrągła główka. Za mało, a wysokość głowy staje się nierówna.

Co kontrolujemy:

• Kąt ściany – Ściana boczna musi być prosta, a nie zwężana. Tworzy to czysty, wykończony wygląd, który odróżnia główkę płaską od główki okrągłej.
• Promień korony – wierzchołek głowy jest lekko wypukły, ale nie całkowicie płaski. Nasze matryce są przycinane do określonego promienia korony, który pasuje do klasycznego profilu główki patelni.
• Promień naroża – przejście od łba do trzonu musi być gładkie. Ostry narożnik powoduje koncentrację naprężeń, które mogą prowadzić do pęknięć podczas wiązania.

Wynik:Głowice panoramiczne, które wyglądają czysto, są spójne i niezawodnie ustawione – partia po partii.

Nasz proces:

• Ciągnienie drutu – Materiał ciągniony na dokładną średnicę trzpienia (± 0,02 mm)
• Odcięcie – przycięte do długości półfabrykatu
• Pierwszy cios – Pusty kwadrat i wyśrodkowany
• Drugi cios (formowanie wstępne) – matryca rozpoczyna kształt główki patelni od prostej ścianki
• Trzeci cios (wybijanie) – Ostateczny kształt i grubość główki
• Czwarte uderzenie (w razie potrzeby) – Punch tworzy wnękę pod półrurkę
• Przycinanie – usunięto Flash
• Przewracanie się – eliminacja mikrozadziorów
• Platerowanie lub powlekanie – stosowane zgodnie ze specyfikacją

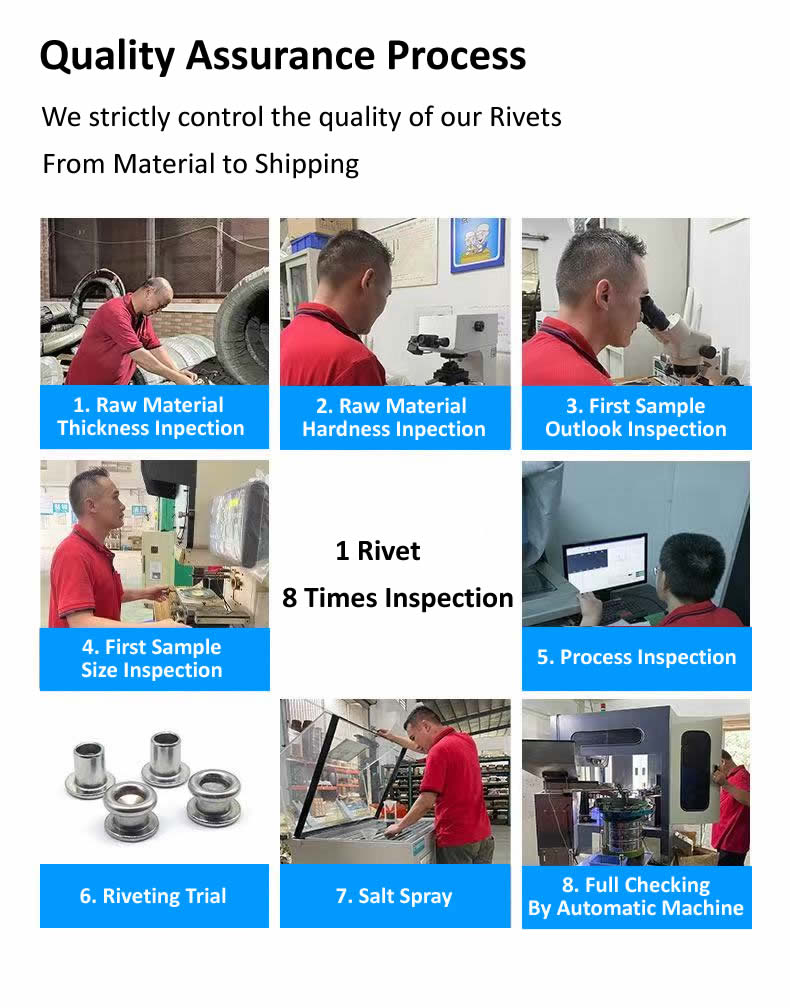

Jeden nit, osiem kontroli – jak możemy mieć pewność, że każda główka jest dobra

Nie ufamy szczęściu. Każda partianity z łbem płaskimprzechodzi przez osiem oddzielnych bramek jakości przed opuszczeniem naszej fabryki. Zasada jest prosta: mierz wcześnie, mierz często i nigdy nie zakładaj.

Kontrola średnicy surowca– Pomiar przewodu przychodzącego odbywa się za pomocą mikrometru laserowego. Tolerancja średnicy: ±0,02 mm. Każda cewka spoza tego zakresu jest odrzucana, zanim dotknie naszych nagłówków.

Kontrola twardości surowca– Próbka z każdej cewki jest badana na twardościomierzu Rockwella. Dopuszczalny zakres różni się w zależności od materiału (stal: HRB 70–85, stal nierdzewna: HRB 80–95, mosiądz: HRB 60–75).

Kontrola wyglądu pierwszego artykułu– Po skonfigurowaniu oprzyrządowania pierwsze 10 nitów jest sprawdzanych wzrokowo w powiększeniu. Szukamy pęknięć, wypływów, nierównych łbów lub śladów na powierzchni. Jakakolwiek widoczna wada zatrzymuje prasę.

Kontrola wymiarowa pierwszego artykułu– Pomiarów tych samych 10 nitów dokonuje się na komparatorze optycznym. Przed rozpoczęciem produkcji średnica łba, wysokość łba, średnica trzpienia, długość całkowita i głębokość wnęki (w przypadku rur półrurowych) muszą mieścić się w granicach tolerancji rysunku.

Kontrole w trakcie procesu –Podczas produkcji masowej operator ściąga 5 nitów co 500 sztuk. Wymiary sprawdzane są za pomocą suwmiarki cyfrowej i miernika głębokości zagłębienia. Jakikolwiek dryft powoduje regulację oprzyrządowania.

Ustawienie testowe (nitowanie próbne)– Co 2000 sztuk osadzamy 3 nity w reprezentatywnej próbce materiału (tej samej grubości i typu co Twój montaż). Zacisk jest sprawdzany pod kątem symetrii i szczelności. Nie akceptujemy luźnych lub popękanych nitów.

Test mgły solnej (jeśli jest wymagany)– W przypadku nitów zewnętrznych lub platerowanych wysyłamy próbki do naszego laboratorium w celu przeprowadzenia testu mgły solnej ASTM B117. Do partii wydawany jest certyfikat.

Końcowa kontrola wychodząca– Przed pakowaniem każdy nit przechodzi przez sortownik optyczny. Kamery sprawdzają średnicę główki, wysokość główki, średnicę trzonu, długość całkowitą i głębokość wnęki. Odrzucenia są automatycznie odrzucane. Następnie pobierana jest losowa próbka AQL (poziom II, 1,0) w celu ręcznej weryfikacji.

Nit z łbem stożkowym, który wytrzymuje wszystkie osiem etapów, jest gotowy do opuszczenia naszej fabryki. Rejestrujemy każdą kontrolę przez pięć lat.

Co faktycznie otrzymujesz – kompletny zapis tego, co stworzyliśmy

Nie tylko wysyłamy nity. Wysyłamy dokumentację dotyczącą dokładnie tego, co zostało wyprodukowane i w jaki sposób zostało to zweryfikowane.

Pakiet zawiera:

• Certyfikat materiałowy – Skład chemiczny i wytrzymałość użytej cewki na rozciąganie
• Arkusz kontrolny – Rzeczywiste wymiary 10 nitów z partii
• Certyfikat wykończenia – Grubość poszycia zweryfikowana przez XRF (jeśli dotyczy)
• Dokument zgodności – podpisany przez naszego menedżera ds. kontroli jakości, identyfikowalny wsadowo

Certyfikowany dla:ISO 9001:2015, RoHS, REACH

Gdzie używane są nity z łbem stożkowym

• Urządzenia komercyjne – Ekspresy do kawy, sprzęt spożywczy, automaty vendingowe – widoczne zespoły, w których liczy się wygląd
• Meble – Meble biurowe, regały, witryny – widoczne połączenia, które wymagają czystego wykończenia
• Motoryzacja – elementy wykończenia wnętrza, tablice przyrządów, elementy siedzeń – tam, gdzie spotykają się wygląd i umiarkowany prześwit
• Elektronika – Obudowy, obudowy, panele sterowania – gdzie nit jest widoczny, ale nie powinien być nieporęczny
• Sprzęt medyczny – Obudowy urządzeń, zespoły instrumentów – tam, gdzie liczy się higiena i wygląd
• Urządzenia przemysłowe – Panele sterowania, osłony maszyn – gdzie wymagane jest profesjonalne wykończenie
• Produkcja ogólna – każdy zespół, w którym okrągła główka jest zbyt nieporęczna, a płaska główka jest zbyt niska

Trzy pytania, na które często odpowiadamy

P1: Główka patelni wygląda podobnie do okrągłej główki. Jaka jest dokładnie różnica?

Odp.: Główka patelni ma krótką prostą ściankę boczną pomiędzy kopułą a trzonkiem. Okrągła główka to ciągła krzywa od góry do trzonu. Dzięki tej prostej ściance łeb talerzowy ma szerszą powierzchnię nośną (1,8–2,2 × średnica trzpienia w porównaniu z 1,6–1,8 ×) i nieco niższy profil. Różnica wizualna jest subtelna, ale znacząca – głowica panoramiczna wygląda bardziej „zaprojektowana”, a mniej „industrialna”. Jeśli trzymasz je obok siebie, prosta ściana jest gratką.

P2: Który styl głowy wygląda najbardziej profesjonalnie na produktach konsumenckich?

Odp.: W przypadku produktów konsumenckich, dla których wygląd ma znaczenie, często najlepszym wyborem jest głowica patelniowa. Ma czysty, wykończony wygląd – bardziej wyrafinowany niż okrągła główka (która może wyglądać industrialnie) i bardziej solidna niż płaska główka (która może wyglądać zbyt minimalistycznie). Prosta ściana boczna nadaje mu „zaprojektowany” wygląd, który sygnalizuje jakość. Jeśli spojrzysz na wysokiej klasy ekspresy do kawy, wysokiej klasy meble i elektronikę użytkową, zobaczysz, że nity z łbem stożkowym zostały celowo użyte jako element projektu, a nie tylko funkcjonalne zapięcie.

P3: Jaki jest typowy czas realizacji niestandardowych nitów z łbem stożkowym o określonej średnicy łba?

Odp.: W przypadku niestandardowych nitów z łbem stożkowym harmonogram zależy od tego, czy musimy stworzyć nowe oprzyrządowanie. Jeśli średnica Twojej główki mieści się w naszym istniejącym zakresie narzędzi, czas realizacji próbki wynosi 5–10 dni. Jeśli musimy zaprojektować i wyciąć nowe matryce, produkcja oprzyrządowania zajmuje 15–20 dni, po czym następuje produkcja próbek. Skontaktuj się z naszym zespołem sprzedaży, przedstawiając swoje specyfikacje, a my podamy Ci dokładny harmonogram. Nie pobieramy opłat za obróbkę na standardowych wymiarach łba panoramicznego – jedynie w przypadku całkowicie niestandardowych profili łba.
